DB37/T 5067-2016 FS外模板现浇混凝土复合保温系统应用技术规程

书

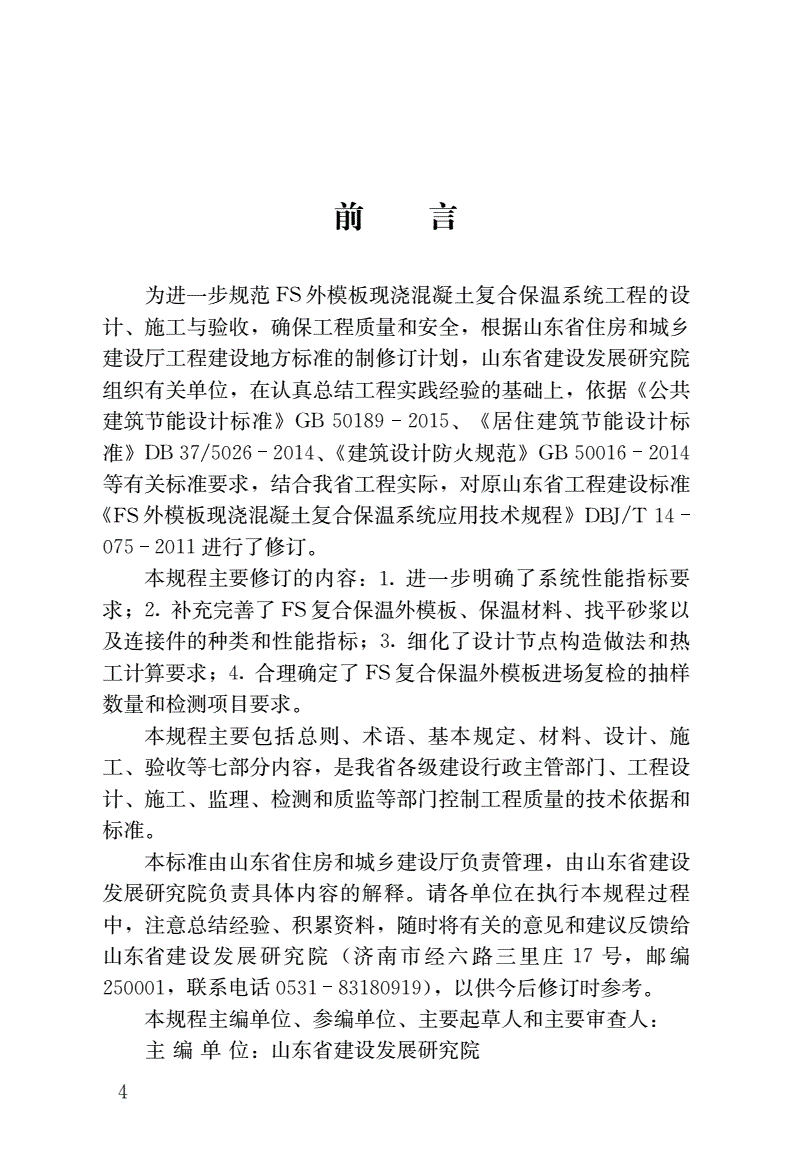

前言

为进一步规范ＦＳ外模板现浇混凝土复合保温系统工程的设

计、施工与验收，确保工程质量和安全，根据山东省住房和城乡

建设厅工程建设地方标准的制修订计划，山东省建设发展研究院

组织有关单位，在认真总结工程实践经验的基础上，依据《公共

建筑节能设计标准》ＧＢ５０１８９２０１５、《居住建筑节能设计标

准》ＤＢ３７／５０２６２０１４、《建筑设计防火规范》ＧＢ５００１６２０１４

等有关标准要求，结合我省工程实际，对原山东省工程建设标准

《ＦＳ外模板现浇混凝土复合保温系统应用技术规程》ＤＢＪ／Ｔ１４

０７５２０１１进行了修订。

本规程主要修订的内容：１．进一步明确了系统性能指标要

求；２．补充完善了ＦＳ复合保温外模板、保温材料、找平砂浆以

及连接件的种类和性能指标；３．细化了设计节点构造做法和热

工计算要求；４．合理确定了ＦＳ复合保温外模板进场复检的抽样

数量和检测项目要求。

本规程主要包括总则、术语、基本规定、材料、设计、施

工、验收等七部分内容，是我省各级建设行政主管部门、工程设

计、施工、监理、检测和质监等部门控制工程质量的技术依据和

标准。

本标准由山东省住房和城乡建设厅负责管理，由山东省建设

发展研究院负责具体内容的解释。请各单位在执行本规程过程

中，注意总结经验、积累资料，随时将有关的意见和建议反馈给

山东省建设发展研究院（济南市经六路三里庄１７号，邮编

２５０００１，联系电话０５３１８３１８０９１９），以供今后修订时参考。

本规程主编单位、参编单位、主要起草人和主要审查人：

主编单位：山东省建设发展研究院

４

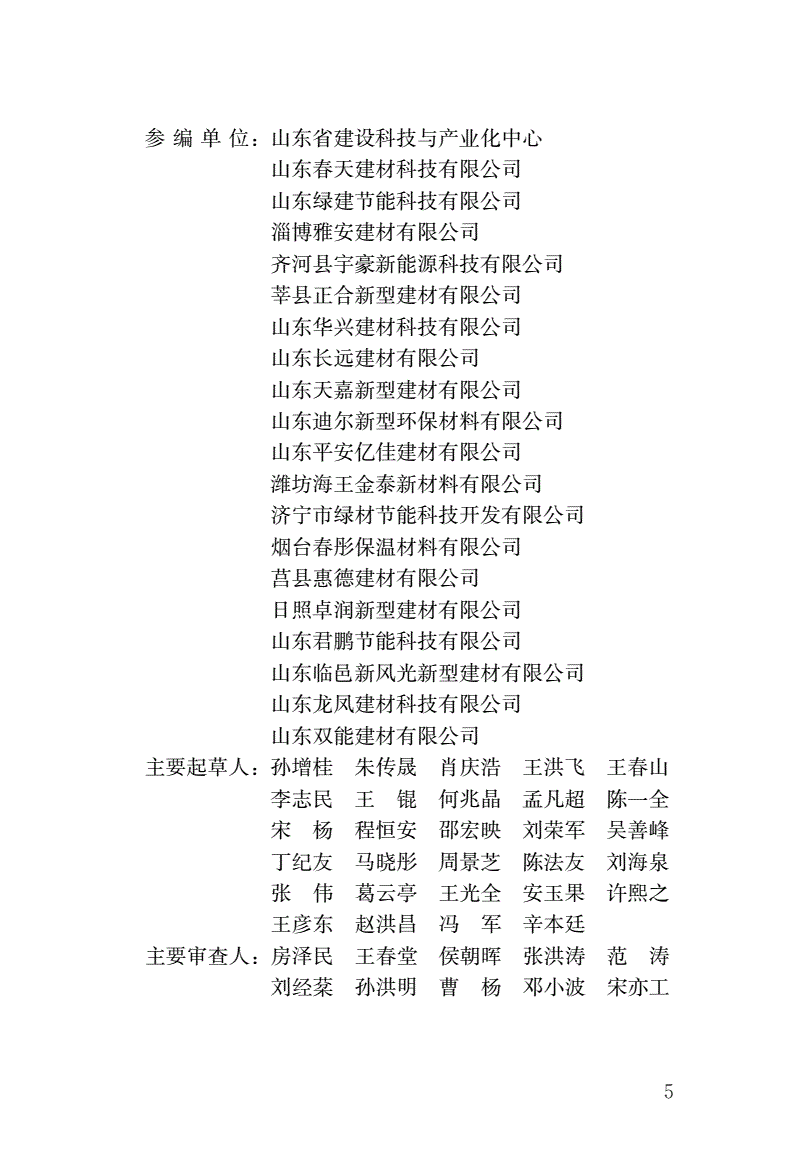

参编单位：山东省建设科技与产业化中心

山东春天建材科技有限公司

山东绿建节能科技有限公司

淄博雅安建材有限公司

齐河县宇豪新能源科技有限公司

莘县正合新型建材有限公司

山东华兴建材科技有限公司

山东长远建材有限公司

山东天嘉新型建材有限公司

山东迪尔新型环保材料有限公司

山东平安亿佳建材有限公司

潍坊海王金泰新材料有限公司

济宁市绿材节能科技开发有限公司

烟台春彤保温材料有限公司

莒县惠德建材有限公司

日照卓润新型建材有限公司

山东君鹏节能科技有限公司

山东临邑新风光新型建材有限公司

山东龙凤建材科技有限公司

山东双能建材有限公司

主要起草人：孙增桂朱传晟肖庆浩王洪飞王春山

李志民王锟何兆晶孟凡超陈一全

宋杨程恒安邵宏映刘荣军吴善峰

丁纪友马晓彤周景芝陈法友刘海泉

张伟葛云亭王光全安玉果许熙之

王彦东赵洪昌冯军辛本廷

主要审查人：房泽民王春堂侯朝晖张洪涛范涛

刘经孙洪明曹杨邓小波宋亦工

５

目次

１总则……………１

２术语……………２

３基本规定………４

４材料……………５

４．１ＦＳ外模板复合保温系统……５

４．２ＦＳ复合保温外模板…………６

４．３配套材料……………………９

５设计……………１１

５．１一般规定…………………１１

５．２构造要求…………………１２

６施工……………１４

６．１一般规定…………………１４

６．２施工要点…………………１５

７验收……………１８

７．１一般规定…………………１８

７．２主控项目…………………１９

７．３一般项目…………………２０

７．４验收………２１

附录Ａ抗折荷载试验方法……２２

附录Ｂ热工计算参考选用表…………………２４

附录Ｃ特殊部位构造做法……２９

本规程用词说明…………………３７

引用标准名录……………………３８

附：条文说明……………………４１

６

犆狅狀狋犲狀狋狊

１ＧｅｎｅｒａｌＰｒｏｖｉｓｉｏｎｓ……………１

２Ｔｅｒｍｓ…………２

３ＧｅｎｅｒａｌＲｅｑｕｉｒｅｍｅｎｔｓ………４

４Ｍａｔｅｒｉａｌ………５

４．１ＦＳｅｘｔｅｒｎａｌｆｏｒｍｗｏｒｋｓｙｓｔｅｍ………………５

４．２ＦＳｅｘｔｅｒｎａｌｆｏｒｍｗｏｒｋ………６

４．３ＳｕｐｐｏｒｔｉｎｇＭａｔｅｒｉａｌ…………９

５Ｄｅｓｉｇｎ………１１

５．１ＧｅｎｅｒａｌＲｅｑｕｉｒｅｍｅｎｔｓ………１１

５．２Ｓｔｒｕｃｔｕｒａｌｒｅｑｕｉｒｅｍｅｎｔｓ……１２

６Ｃｏｎｓｔｒｕｃｔｉｏｎ…………………１４

６．１ＧｅｎｅｒａｌＲｅｑｕｉｒｅｍｅｎｔｓ………１４

６．２Ｃｏｎｓｔｒｕｃｔｉｏｎｐｏｉｎｔｓ…………１５

７ＥｎｇｉｎｅｅｒｉｎｇＱｕａｌｉｔｙＡｃｃｅｐｔａｎｃｅ…………１８

７．１ＧｅｎｅｒａｌＲｅｑｕｉｒｅｍｅｎｔｓ………１８

７．２Ｄｏｍｉｎａｔｅｉｔｅｍｓ……………１９

７．３Ｇｅｎｅｒａｌｉｔｅｍｓ………………２０

７．４ＱｕａｌｉｔｙＡｃｃｅｐｔａｎｃｅ…………２１

ＡｐｐｅｎｄｉｘＡＢｅｎｄｉｎｇｌｏａｄｔｅｓｔｍｅｔｈｏｄ………２２

ＡｐｐｅｎｄｉｘＢＴｈｅｒｍａｌｃａｌｃｕｌａｔｉｏｎｒｅｆｅｒｅｎｃｅｔａｂｌｅ…………２４

ＡｐｐｅｎｄｉｘＣＳｐｅｃｉａｌｓｉｔｅｃｏｎｓｔｒｕｃｔｉｏｎｐｒａｃｔｉｃｅ………………２９

Ｅｘｐｌａｎａｔｉｏｎｏｆｗｏｒｄｉｎｇｉｎｔｈｉｓｓｔａｎｄａｒｄ………３７

Ｌｉｓｔｏｆｑｕｏｔｅｄｓｔａｎｄａｒｄｓ………３８

Ａｄｄｉｔｉｏｎ：Ｅｘｐｌａｎａｔｉｏｎｏｆｐｒｏｖｉｓｉｏｎｓ…………４１

７

１总则

１．０．１为规范ＦＳ外模板现浇混凝土复合保温系统的设计、施

工及验收，做到技术先进、经济合理、安全适用和保证工程质

量，制定本规程。

１．０．２ＦＳ外模板现浇混凝土复合保温系统适用于抗震设防烈度

８度和８度以下地区工业与民用建筑的现浇混凝土工程。

１．０．３本规程适用于采用ＦＳ复合保温外模板的现浇混凝土梁、

柱、墙体，以及供暖与非供暖空间现浇混凝土楼板等保温工程。

１．０．４ＦＳ外模板现浇混凝土复合保温系统的设计、施工及验

收，除应执行本规程外，尚应符合国家、行业和山东省相关现行

工程建设标准要求。

１

２术语

２．０．１建筑节能与结构一体化技术ｉｎｔｅｇｒａｔｉｏｎｔｅｃｈｎｏｌｏｇｙｏｆ

ｂｕｉｌｄｉｎｇｅｎｅｒｇｙｃｏｎｓｅｒｖａｔｉｏｎａｎｄｓｔｕｃｔｕｒｅ

集建筑保温功能与墙体围护功能于一体，不需另行采取保温

措施，就可满足建筑节能现行标准的要求，实现建筑保温与结构

同寿命的节能技术。

２．０．２ＦＳ外模板现浇混凝土复合保温系统ｃａｓｔｉｎｐｌａｃｅｃｏｎ

ｃｒｅｔｅｃｏｍｐｏｓｉｔｅｔｈｅｒｍａｌｉｎｓｕｌａｔｉｏｎｓｙｓｔｅｍｏｎＦＳｅｘｔｅｒｎａｌｆｏｒｍ

ｗｏｒｋ

以ＦＳ复合保温外模板为免拆模板，内侧浇筑混凝土，通过

连接件将ＦＳ复合保温外模板与混凝土牢固连接在一起，外侧做

无机砂浆抹面层形成的无空腔复合保温结构墙体，简称ＦＳ外模

板复合保温系统。

２．０．３ＦＳ复合保温外模板ＦＳｃｏｍｐｏｓｉｔｅｔｈｅｒｍａｌｉｎｓｕｌａｔｉｏｎ

ｏｕｔｓｉｄｅｔｅｍｐｌａｔｅ

经工厂化预制，由保温层、粘结层、加强肋、保温过渡层、

内外侧粘结加强层、连接件构成，在现浇混凝土工程施工中起免

拆外模板作用和保温隔热作用的复合保温板。

２．０．４保温层ｈｅｒｍａｌｉｎｓｕｌａｔｉｏｎｌａｙｅ

以保温材料为芯材的构造层，主要包括挤塑聚苯板（ＸＰＳ

板）、石墨模塑聚苯板（ＳＥＰＳ板）、ＧＰＥＳ硬质泡沫复合塑料保

温板（ＧＰＥＳ板）、聚氨酯板（ＰＵ板）和岩棉带等。

２．０．５粘结层ａｄｈｅｓｉｖｅｌａｙｅ

以聚合物水泥砂浆为主要胶结材料，将保温层与保温过渡层

粘结在一起的构造层。

２．０．６加强肋ｒｅｉｎｆｏｒｃｉｎｇｒｉｂ

２

以聚合物水泥砂浆填充于保温层内的横竖凹槽中形成的增强

肋，起增强ＦＳ复合保温外模板强度和刚度的作用。

２．０．７保温过渡层ｔｈｅｒｍａｌｉｎｓｕｌａｔｉｏｎｔｒａｎｓｉｔｉｏｎｌａｙｅｒ

以保温砂浆为主要材料制成的构造层，缓解保温模板因环境

变化产生的应变，减少内外温差应力，防止抹面层开裂。

２．０．８粘结加强层ｂｏｎｄｅｄｒｅｉｎｆｏｒｃｉｎｇｌａｙｅｒ

以聚合物水泥砂浆为主要胶结材料，辅以增强材料而制成的

保护构造层。

２．０．９连接件ｃｏｎｎｅｃｔｉｎｇｐｉｅｃｅ

连接ＦＳ复合保温外模板与现浇混凝土结构的专用连接件，

材质主要为尼龙、尼龙金属组合或具有防腐性能的金属等。

２．０．１０非承重自保温砌块ｎｏｎｂｅａｒｉｎｇｓｅｌｆｉｎｓｕｌａｔｉｏｎｂｌｏｃｋ

用于非承重填充墙，自身保温隔热性能满足现行建筑节能标

准要求的保温砌块，简称自保温砌块。

２．０．１１保温砂浆Ｔｈｅｒｍａｌｉｎｓｕｌａｔｉｏｎｍｏｒｔａｒ

用于ＦＳ复合保温外模板外表面，起找平和保护作用的砂

浆，主要包括玻化微珠保温砂浆和胶粉聚苯颗粒保温砂浆。

２．０．１２抗裂砂浆ａｎｔｉｃｒａｃｋｍｏｒｔａｒ

用于保温砂浆外侧，起抗裂和保护作用的聚合物水泥砂浆。

２．０．１３耐碱玻纤网布ａｌｋａｌｉｒｅｓｉｓｔａｎｔｆｉｂｅｒｇｌａｓｓｍｅｓｈ

以耐碱玻璃纤维织成的网布为基布，表面经高分子材料涂覆

处理的具有耐碱功能的玻璃纤维网布。

２．０．１４ＧＰＥＳ硬质泡沫复合塑料保温板ＧＰＥＳｒｉｇｉｄｆｏａｍ

ｐｌａｓｔｉｃｔｈｅｒｍａｌｉｎｓｕｌａｔｉｏｎｂｏａｒｄ

由多种高分子聚合物、改性纳米石墨颗粒及添加剂混合料，

经高压、高温混炼、低温调性后高压注入含超临界二氧化碳的复

合发泡剂流体发泡，低温高压释放压制而成的聚合物硬质泡沫复

合塑料保温板，简称ＧＰＥＳ板。

３

３基本规定

３．０．１建筑工程的现浇混凝土梁、柱、剪力墙等外围护结构保

温设计采用ＦＳ外模板复合保温系统，外围护结构的填充墙宜采

用非承重自保温砌块墙体。

３．０．２ＦＳ外模板复合保温系统应经过系统型式检验，系统的主

要组成材料应由系统产品制造商配套提供。

３．０．３ＦＳ外模板复合保温系统应能适应基层的正常变形，在长

期自重荷载、风荷载和气候变化的情况下，不应出现裂缝、空

鼓、脱落等破坏现象，在规定的抗震设防烈度范围内不应从基层

上脱落。

３．０．４ＦＳ外模板复合保温系统应具有良好的防水渗透性和透气

性，各组成部分应具有物理化学稳定性，所有组成材料应彼此

相容并应具有防腐性。

３．０．５ＦＳ外模板复合保温系统应符合《建筑设计防火规范》

ＧＢ５００１６和国家有关防火要求。

３．０．６ＦＳ复合保温外模板支撑应具有足够的承载能力、刚度和

稳定性，应能承受浇筑混凝土的自重、侧压力和施工过程中所产

生的荷载。

３．０．７现浇混凝土构件外侧采用ＦＳ复合保温外模板，内侧模

板采用竹（木）模板，内、外支撑系统应符合《建筑施工模板安

全技术规范》ＪＧＪ１６２的要求。

３．０．８ＦＳ外模板复合保温系统的饰面层宜采用弹性防水涂料、

真石漆、柔性面砖等。当采用面砖时，除应按本规程采取加强措

施外，尚应满足相关标准要求，确保安全。

４

４材料

４．１ＦＳ外模板复合保温系统

４．１．１系统构造

ＦＳ外模板复合保温系统由现浇混凝土结构、ＦＳ复合保温外

模板、连接件、保温砂浆找平层和抗裂砂浆抹面层共同组成。构

造示意见图４．１．１。

图４．１．１ＦＳ外模板复合保温系统构造示意图

４．１．２系统性能要求

ＦＳ外模板复合保温系统性能指标，应符合表４．１．２的规定。

表４．１．２ＦＳ外模板复合保温系统性能指标

试验项目单位性能指标试验方法

经耐候性试验后，不得出现饰面层起泡或剥落、

保护层空鼓或脱落等破坏，不得产生渗水裂缝。

试验结束后，应检验拉伸粘结强度：当保温层

采用ＸＰＳ板、ＳＥＰＳ板、ＰＵ板和ＧＰＥＳ板时，系

耐候性—ＪＧＪ１４４

统拉伸粘结强度不应小于０．１０ＭＰａ；当保温层采

用岩棉带时，系统拉伸粘结强度不应小于

０．０８ＭＰａ；对饰面砖系统，饰面砖与抹面层的拉

伸粘结强度不应小于０．４０ＭＰａ

５

续表４．１．２

试验项目单位性能指标试验方法

无空鼓、脱落破坏，无渗水裂缝。当保温层采

耐冻融用板、板、板和板时，系统

—ＸＰＳＳＥＰＳＰＵＧＰＥＳ

（Ｄ３０）拉伸粘结强度不应小于０．１０ＭＰａ；当保温层采用

岩棉时，系统拉伸粘结强度不应小于０．０８ＭＰａＪＧＪ１４４

抗冲击

级

强度Ｊ１０

４．２ＦＳ复合保温外模板

４．２．１ＦＳ复合保温外模板由保温层、粘结层、保温过渡层、加

强肋、内（外）侧粘结加强层等部分构成，见图４．２．１。ＦＳ复

合保温外模板根据保温过渡层厚度不同分为Ⅰ型和Ⅱ型，Ⅰ型板

的保温过渡层厚度为８ｍｍ，Ⅱ型板的保温过渡层厚度为１６ｍｍ。

保温层可采用ＸＰＳ、ＳＥＰＳ、ＧＰＥＳ、ＰＵ和岩棉带等保温材料。

图４．２．１ＦＳ复合保温外模板构造示意图

１—保温层；２、５—内、外侧粘结加强层（３ｍｍ厚）；

３—粘结层（１ｍｍ厚）；４—保温过渡层（８ｍｍ或１６ｍｍ厚）；６—加强肋

４．２．２ＦＳ复合保温外模板主要规格尺寸见表４．２．２。

表４．２．２ＦＳ复合保温外模板的规格尺寸（单位：ｍｍ）

板类型厚度宽度长度保温层厚度

７５，８０，８５，３００，４００，１５００，２４００，６０，６５，７０，

Ⅰ型

９０，１００５００，６００２９００７５，８５

６

续表４．２．２

板类型厚度宽度长度保温层厚度

８３，８８，９３，３００，４００，１５００，２４００，６０，６５，

Ⅱ型

９８，１０３５００，６００２９００７０，７５，８０

非标准板按设计施工要求制作各种规格和尺寸

４．２．３ＦＳ复合保温外模板的外观质量

产品表面平整，颜色均匀，不应有明显影响使用的可见缺

陷，如裂纹、变形等。

４．２．４ＦＳ复合保温外模板的尺寸允许偏差应符合表４．２．４的

规定。

表４．２．４尺寸允许偏差（单位：ｍｍ）

项目允许偏差项目允许偏差

＋２

长度±３厚度

－１

宽度±２板面平整度≤２

４．２．５ＦＳ复合保温外模板的主要性能指标应符合表４．２．５的

规定。

表４．２．５ＦＳ复合保温外模板性能要求

保温层

试验项目试验方法

ＸＰＳＧＰＥＳＰＵＳＥＰＳ岩棉带

面密度Ⅰ型≤３０≤３０≤３０≤３０≤４５

ＪＧ／Ｔ１５９

（ｋｇ／ｍ２）Ⅱ型≤４５≤４５≤４５≤４５—

外侧抗冲击性／Ｊ级１０

拉伸粘结原强度≥１５０≥３００≥１００≥１００≥８０

ＪＧＪ１４４

强度耐水强度≥１５０≥３００≥１００≥１００≥８０

（）

ｋＰａ耐冻融强度≥１５０≥３００≥１００≥１００≥８０

抗折荷载／Ｎ≥２０００附录Ａ

４．２．６保温板的性能要求

７

１ＸＰＳ板、ＧＰＥＳ板、ＳＥＰＳ板的性能指标应符合表４．２．６１

的规定。

表４．２．６１ＸＰＳ板、ＧＰＥＳ板、ＳＥＰＳ性能要求

性能指标

试验项目单位试验方法

ＸＰＳＧＰＥＳＳＥＰＳ

密度ｋｇ／ｍ３２５～３５３２～３８１８～２２ＧＢ／Ｔ６３４３

压缩强度ｋＰａ≥２００≥３００≥１００ＧＢ／Ｔ８８１３

垂直板面

方向的抗ｋＰａ≥１５０≥３００≥１００ＪＧＪ１４４

拉强度

导热系数Ｗ／（ｍ·Ｋ）≤０．０３０≤０．０２５≤０．０３３ＧＢ／Ｔ１０２９４

燃烧性能—不低于Ｂ２级不低于Ｂ１级不低于Ｂ２级ＧＢ８６２４

２ＰＵ板的性能指标应符合表４．２．６２的规定。

表４．２．６２ＰＵ板的性能要求

试验项目单位性能指标试验方法

密度ｋｇ／ｍ３≥４５ＧＢ／Ｔ６３４３

压缩强度ｋＰａ≥１００ＧＢ／Ｔ８８１３

垂直板面的抗拉强度ｋＰａ≥１００ＧＢ５０４０４

导热系数Ｗ／（ｍ·Ｋ）≤０．０２４ＧＢ／Ｔ１０２９４

燃烧性能—不低于Ｂ２级ＧＢ８６２４

３岩棉带的性能指标应符合表４．２．６３的规定。

表４．２．６３岩棉带的性能要求

试验项目单位性能指标试验方法

密度ｋｇ／ｍ３≥１００ＧＢ／Ｔ５４８０

压缩强度ｋＰａ≥６０ＧＢ／Ｔ１３４８０

垂直板面的抗拉强度ｋＰａ≥８０ＪＧ１４９

酸度系数—１．８～３．０ＧＢ／Ｔ５４８０

憎水率％≥９８．０ＧＢ／Ｔ１０２９９

导热系数Ｗ／（ｍ·Ｋ）≤０．０４８ＧＢ／Ｔ１０２９４

燃烧性能—Ａ级ＧＢ８６２４

８

４．３配套材料

４．３．１连接件应采用尼龙、尼龙金属组合或金属（不锈钢或经

过表面防腐处理的金属）等材质，端部带有羊角端头或本身带有

倒刺，圆盘直径不小于５０ｍｍ，连接件性能指标应符合表４．３．１

的要求。

表４．３．１连接件性能要求

项目单位性能指标试验方法

单个连接件抗拉承载力标准值（普通混凝土基层墙体）ｋＮ≥０．６ＪＧ／Ｔ３６６

４．３．２ＦＳ外模板复合保温系统应采用玻化微珠或胶粉聚苯颗粒

保温砂浆找平，保温砂浆性能指标应符合表４．３．２的要求。

表４．３．２保温砂浆性能要求

项目单位性能指标试验方法

干表观密度ｋｇ／ｍ３２５０～４００ＧＢ／Ｔ５４８６

抗压强度ＭＰａ≥０．３０ＧＢ／Ｔ５４８６

软化系数—≥０．５ＧＢ／Ｔ２０４７３

线性收缩率％≤０．３０ＪＧＪ／Ｔ７０

拉伸粘结强度ＭＰａ≥０．１０ＪＧ／Ｔ１５８

导热系数Ｗ／（ｍ·Ｋ）≤０．０８５ＧＢ／Ｔ１０２９４

燃烧性能—Ａ级ＧＢ８６２４

４．３．３ＦＳ外模板复合保温系统应采用抗裂砂浆抹面，抗裂砂浆

性能应符合表４．３．３的要求。

表４．３．３抗裂砂浆性能要求

项目单位性能指标试验方法

拉伸粘结强度标准状态ＭＰａ≥０．１０

（与保温砂浆）浸水状态ＭＰａ≥０．１０

标准状态ＭＰａ≥０．７０

拉伸粘结强度

浸水状态ＭＰａ≥０．５０ＪＧ／Ｔ１５８

（与水泥砂浆）

冻融循环处理ＭＰａ≥０．５０

可操作时间ｈ１．５～４．０

压折比—≤３．０

９

４．３．４耐碱玻纤网布和热镀锌电焊网应符合表４．３．４１和表

４．３．４２的要求。

表４．３．４１耐碱玻纤网布性能要求

性能指标

项目单位涂料面砖试验方法

饰面饰面

单位面积质量ｇ／ｍ２≥１６０≥２７０ＧＢ／Ｔ９９１４．３

耐碱拉伸断裂强力（经、纬向）Ｎ／５０ｍｍ≥９００≥１５００

ＧＢ／Ｔ２０１０２

耐碱拉伸断裂强力保留率（经、纬向）％≥７５≥９０

断裂伸长率（经、纬向）％≤５．０≤４．０ＧＢ／Ｔ７６８９．５

玻璃ＺｒＯ２和ＴｉＯ２总含量—≥１９．２

％ＪＣ／Ｔ８４１

成分ＺｒＯ２含量—≥１３．７

表４．３．４２热镀锌电焊网性能要求

项目单位性能指标试验方法

钢丝直径ｍｍ０．８～１．０

网孔中心距ｍｍ１２．７～１９．０５ＱＢ／Ｔ３８９７

焊点抗拉力Ｎ≥６５

镀锌层质量ｇ／ｍ２≥１２２ＧＢ／Ｔ１８３９

４．３．５柔性腻子应与系统组成材料相容，其性能指标应符合

《建筑外墙用腻子》ＪＧ／Ｔ１５７中柔性建筑外墙用腻子的有关

要求。

４．３．６与ＦＳ复合保温外模板相配套的自保温砌块性能指标应

符合《非承重砌块墙体自保温系统材料》ＤＢ３７／Ｔ２６４９等有关

要求。

４．３．７涂料、面砖粘结砂浆、面砖勾缝料和饰面砖的性能指标

应符合国家、行业和地方有关标准规范要求。

０１

５设计

５．１一般规定

５．１．１采用ＦＳ外模板复合保温系统的建筑工程承重结构及内

部构造按国家及我省现行有关标准设计，外围护结构的填充墙体

按本规程的有关规定执行。

５．１．２ＦＳ外模板复合保温系统的节能设计除应符合国家《公共

建筑节能设计标准》ＧＢ５０１８９和山东省《居住建筑节能设计标

准》ＤＢ３７／５０２６的规定外，尚应符合下列规定：

１保温层内表面温度应高于０℃；

２保温系统包含的门窗框外侧洞口、女儿墙、封闭阳台以

及出挑构件等热桥部位宜采用保温浆料处理；

３供暖与非供暖空间的楼板保温宜采用ＦＳ复合保温外模

板与混凝土现场浇筑的方式保温；

４ＦＳ外模板复合保温系统的热阻应按各构造层厚度计算确

定，包括ＦＳ复合保温外模板的保温芯材、保温过渡层、粘结

层、粘结加强层，以及保温砂浆找平层和抗裂砂浆抹面层。自保

温砌块填充墙的墙体热阻按有关标准规定取值计算。

５ＦＳ复合保温外模板的保温过渡层砂浆导热系数按保温砂

浆取值，粘结层砂浆、粘结加强层砂浆、抗裂砂浆导热系数按水

泥砂浆取值。ＦＳ外模板复合保温系统保温材料导热系数的修正

系数按表５．１．２取值。

表５．１．２保温材料导热系数的修正系数取值表

保温材料导热系数的修正系数取值

ＸＰＳ／ＳＥＰＳ／ＧＰＥＳ／ＰＵ１．１０

岩棉带１．２０

１１

续表５．１．２

保温材料导热系数的修正系数取值

保温砂浆１．２５

水泥砂浆１．００

５．１．３ＦＳ外模板复合保温系统应按照
