GB/T 5137.4-2020 汽车安全玻璃试验方法 第4部分：太阳能特性试验

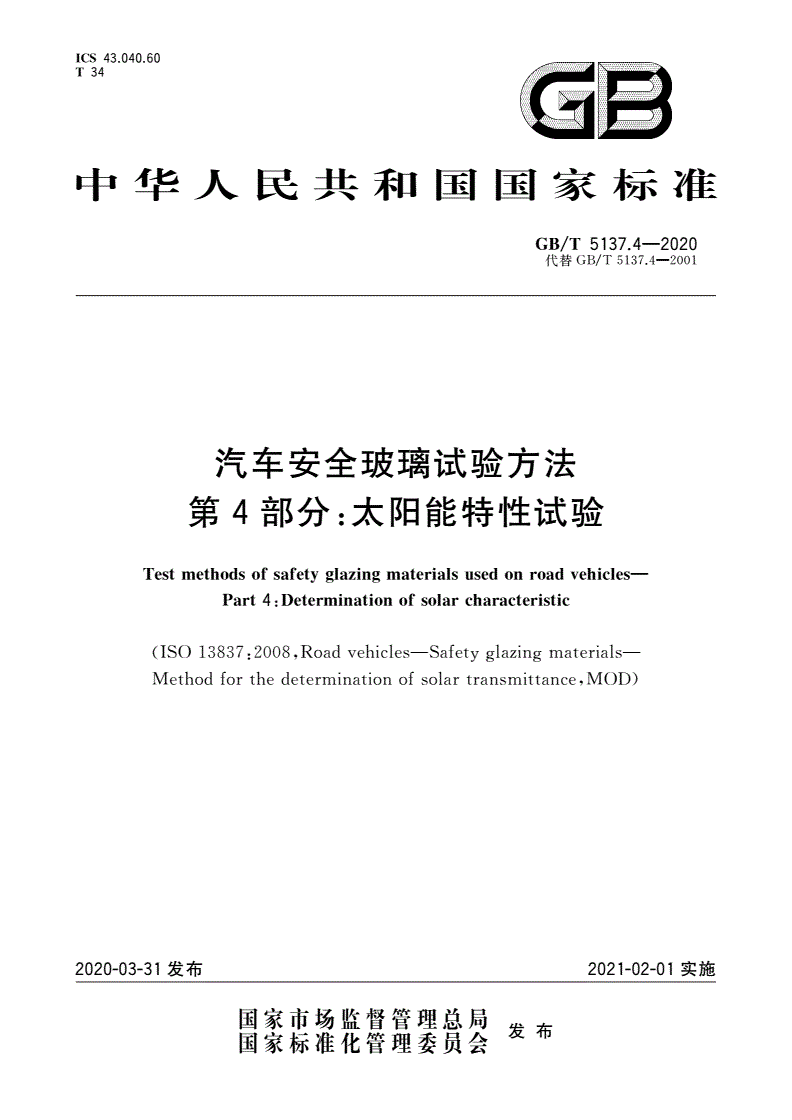

ICS43.040.60

T34

中华人民共和国国家标准

/—

GBT5137.42020

代替/—

GBT5137.42001

汽车安全玻璃试验方法

:

第部分太阳能特性试验

4

—

Testmethodsofsafetlazinmaterialsusedonroadvehicles

ygg

:

Part4Determinationofsolarcharacteristic

(:,——

ISO138372008RoadvehiclesSafetlazinmaterials

ygg

,)

MethodforthedeterminationofsolartransmittanceMOD

2020-03-31发布2021-02-01实施

国家市场监督管理总局

发布

国家标准化管理委员会

/—

GBT5137.42020

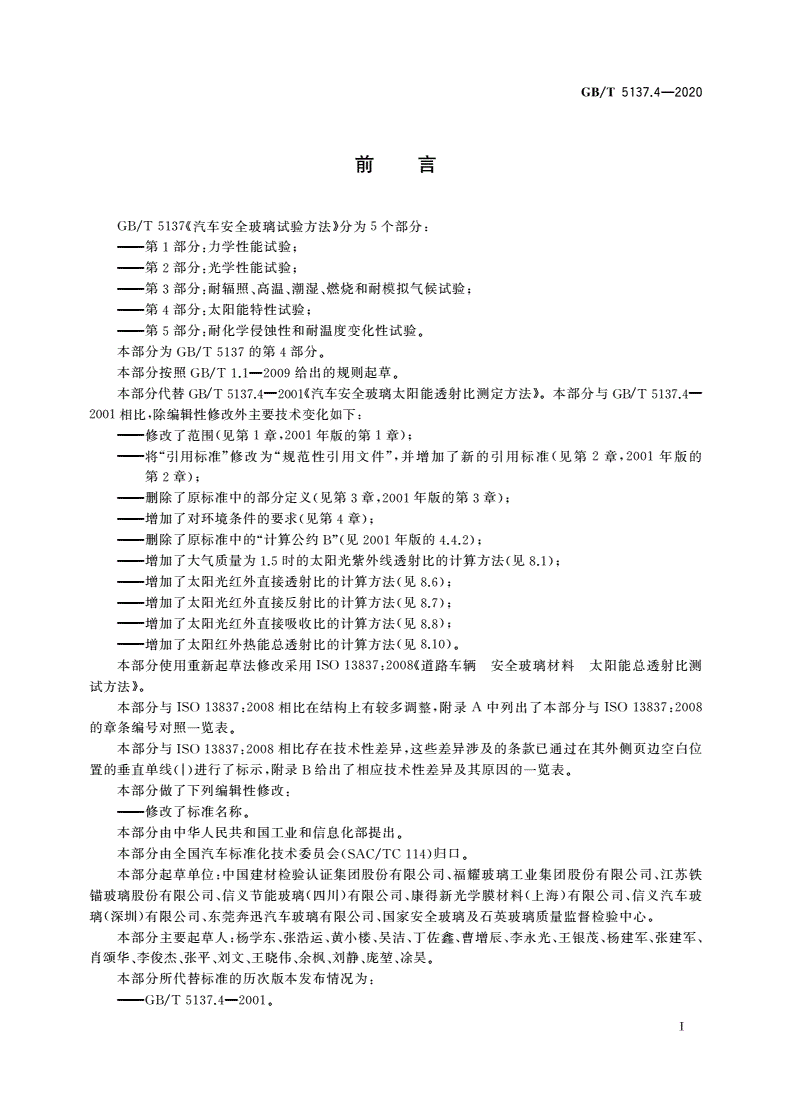

前言

/《》:

汽车安全玻璃试验方法分为个部分

GBT51375

———:;

第部分力学性能试验

1

———:;

第部分光学性能试验

2

———:、、、;

第部分耐辐照高温潮湿燃烧和耐模拟气候试验

3

———:;

第部分太阳能特性试验

4

———:。

第部分耐化学侵蚀性和耐温度变化性试验

5

本部分为/的第部分。

GBT51374

本部分按照/—给出的规则起草。

GBT1.12009

/—《》。/—

本部分代替GBT5137.42001汽车安全玻璃太阳能透射比测定方法本部分与GBT5137.4

,:

2001相比除编辑性修改外主要技术变化如下

———(,);

修改了范围见第章年版的第章

120011

———“”“”,(,

将引用标准修改为规范性引用文件并增加了新的引用标准见第章年版的

22001

第章);

2

———(,);

删除了原标准中的部分定义见第章年版的第章

320013

———();

增加了对环境条件的要求见第章

4

———“”();

删除了原标准中的计算公约B见2001年版的4.4.2

———();

增加了大气质量为1.5时的太阳光紫外线透射比的计算方法见8.1

———();

增加了太阳光红外直接透射比的计算方法见8.6

———();

增加了太阳光红外直接反射比的计算方法见8.7

———();

增加了太阳光红外直接吸收比的计算方法见8.8

———()。

增加了太阳红外热能总透射比的计算方法见8.10

本部分使用重新起草法修改采用:《道路车辆安全玻璃材料太阳能总透射比测

ISO138372008

试方法》。

:,:

本部分与相比在结构上有较多调整附录中列出了本部分与

ISO138372008AISO138372008

的章条编号对照一览表。

:,

本部分与ISO138372008相比存在技术性差异这些差异涉及的条款已通过在其外侧页边空白位

(),。

置的垂直单线进行了标示附录给出了相应技术性差异及其原因的一览表

|B

本部分做了下列编辑性修改:

———修改了标准名称。

本部分由中华人民共和国工业和信息化部提出

———/—。

GBT5137.42001

Ⅰ

/—

GBT5137.42020

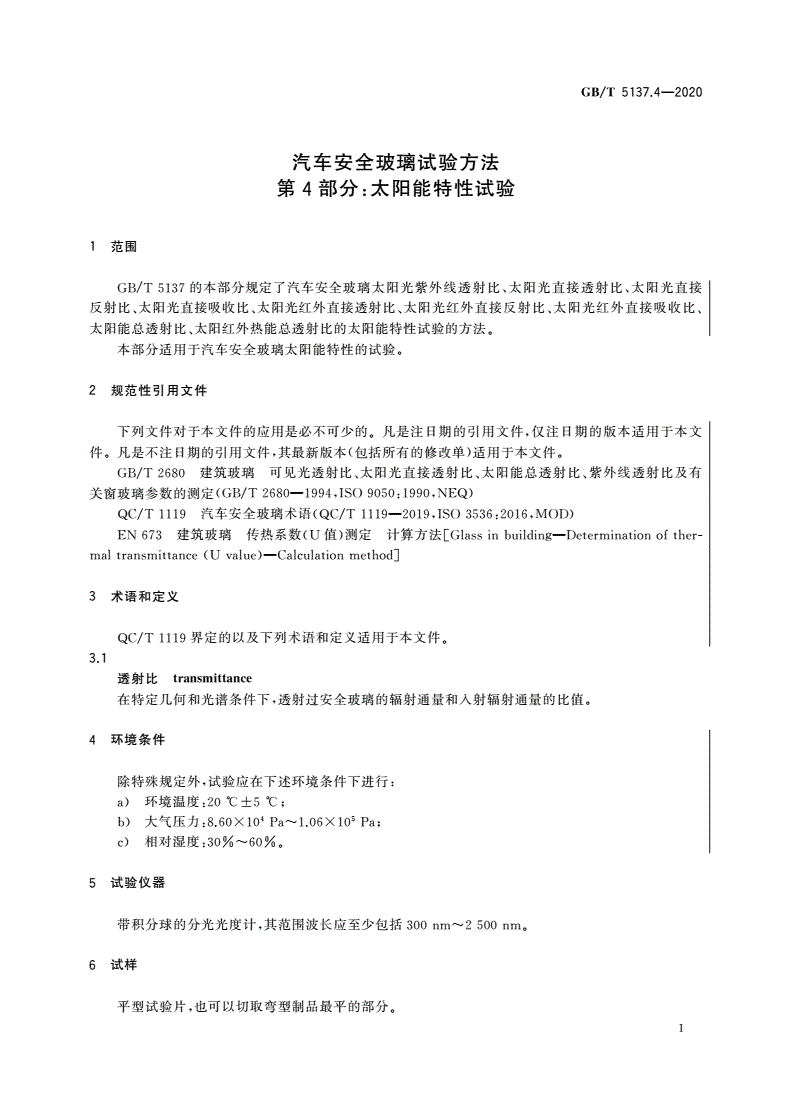

汽车安全玻璃试验方法

:

第部分太阳能特性试验

4

1范围

/、、

GBT5137的本部分规定了汽车安全玻璃太阳光紫外线透射比太阳光直接透射比太阳光直接

、、、、、

反射比太阳光直接吸收比太阳光红外直接透射比太阳光红外直接反射比太阳光红外直接吸收比

、。

太阳能总透射比太阳红外热能总透射比的太阳能特性试验的方法

本部分适用于汽车安全玻璃太阳能特性的试验。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/、、、

建筑玻璃可见光透射比太阳光直接透射比太阳能总透射比紫外线透射比及有

GBT2680

关窗玻璃参数的测定(/—,:,)

GBT26801994ISO90501990NEQ

/汽车安全玻璃术语(/—,:,)

QCT1119QCT11192019ISO35362016MOD

()[—

建筑玻璃传热系数值测定计算方法

EN673UGlassinbuildinDeterminationofther-

g

()—]

maltransmittanceUvalueCalculationmethod

3术语和定义

/界定的以及下列术语和定义适用于本文件。

QCT1119

3.1

透射比transmittance

,。

在特定几何和光谱条件下透射过安全玻璃的辐射通量和入射辐射通量的比值

4环境条件

,:

除特殊规定外试验应在下述环境条件下进行

)环境温度:;

a20℃±5℃

)大气压力:45;

b8.60×10Pa~1.06×10Pa

)相对湿度:。

c30%~60%

5试验仪器

,。

带积分球的分光光度计其范围波长应至少包括300nm~2500nm

6试样

,。

平型试验片也可以切取弯型制品最平的部分

1

/—

GBT5137.42020

7试验步骤

,,。

按设备制造商的要求校准仪器放入清洁试样试样与入射光束垂直单片玻璃可直接作为试样进

;,。。,

行测试中空玻璃试样应拆分成单片进行测试试样在测试过程中应保持清洁如适用应标明试样

,、。

膜面或曲面方向记录试样光谱透射比光谱反射比值

8数据处理

太阳光紫外线透射比()()。

8.1按式计算

T3801

UV

380nm

()()………()

T380TE'n1

UV=∑λ×λ

λ300nm

=

式中:

()———太阳光紫外线透射比,;

T380%

UV

———太阳光光谱透射比,;

Tλ%

()———,。

E'nλ波长的太阳辐射相对光谱分布系数见表1

λ

表大气质量为时,()太阳辐射相对光谱分布系数

11.5300nm~380nm

/()/()

λnmE'nλnmE'n

λλ

3000.0000003450.072400

3050.0015753500.079794

3100.0069833550.082806

3150.0177833600.085819

3200.0298503650.097851

3250.0407193700.109901

3300.0652113750.114385

3350.0643553800.058767

3400.071801——

:/—(),。

注本表来源于表第列大气质量为对数据进行了归一化处理

GBT17683.11999151.5

太阳光紫外线透射比()()。

8.2T按式计算

UV4002

400nm

()()………()

T400TE'n2

UV=∑λ×λ

λ=300nm

式中:

T()———太阳光紫外线透射比,;

UV400%

()———
