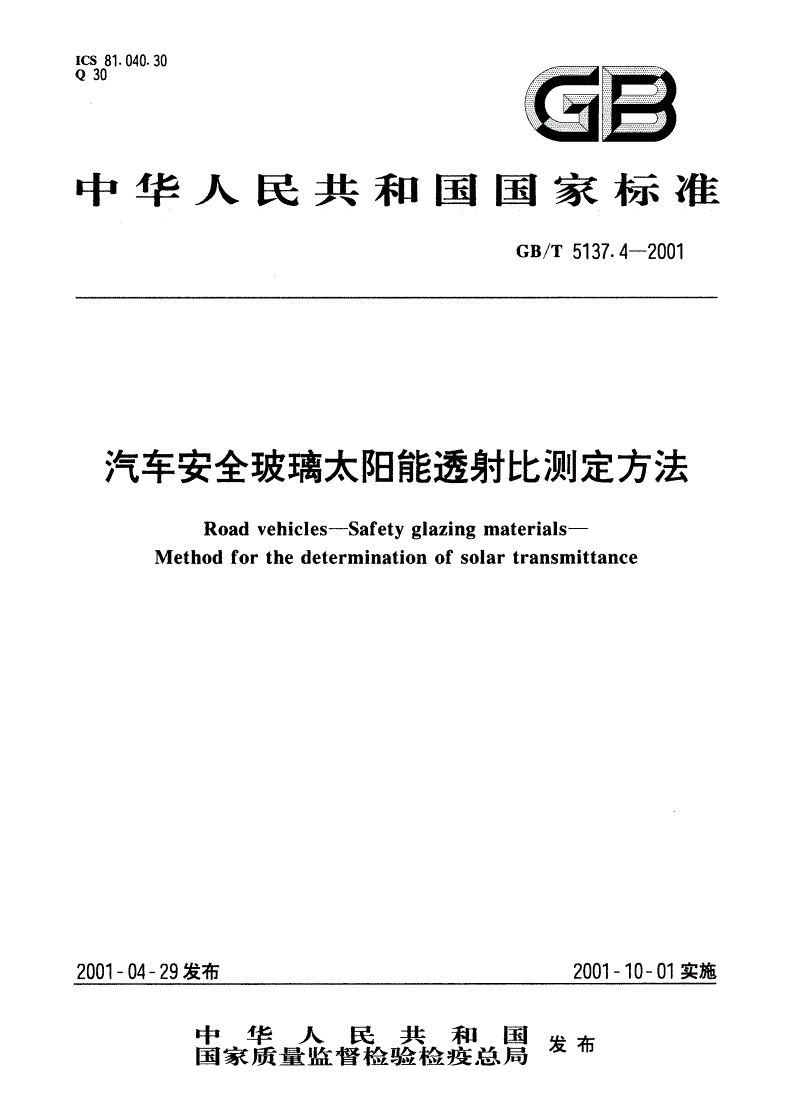

GB/T 5137.4-2001 汽车安全玻璃太阳能透射比测定方法

GB/T5137.4-2001

曰毖

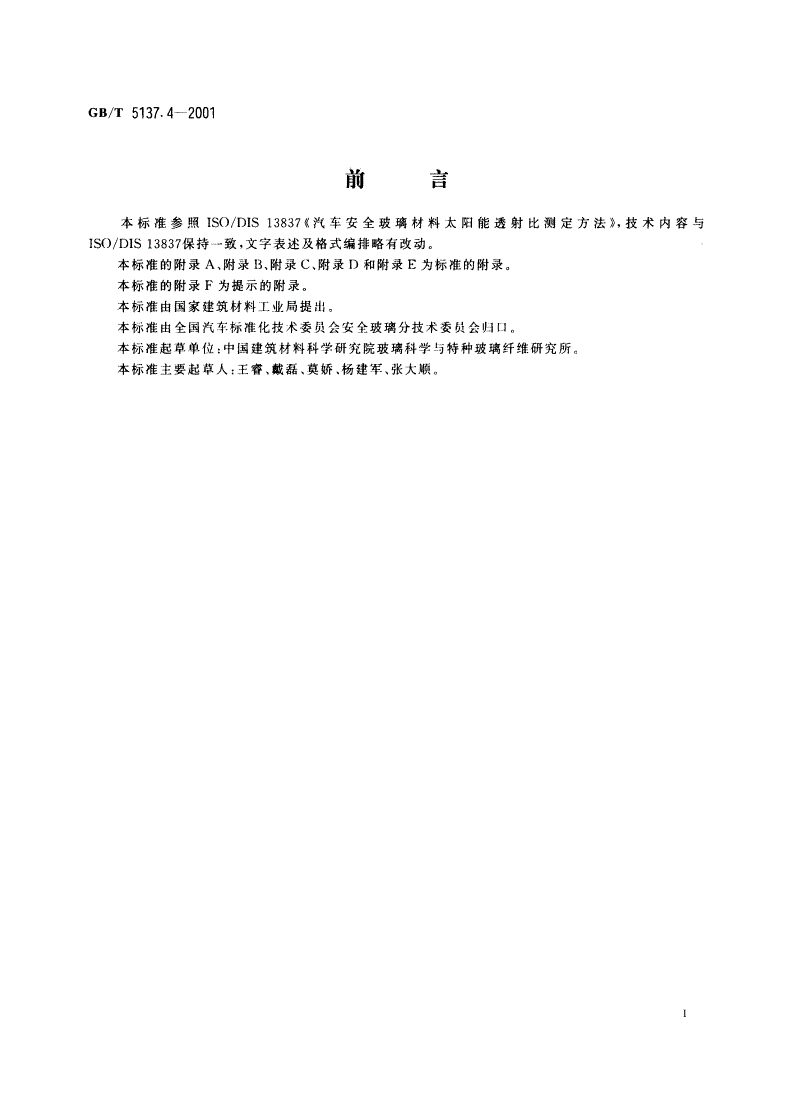

前「．

本标准参照ISO/DIS13837《汽车安全玻璃材料太阳能透射比测定方法》，技术内容与

ISO/DIS13837保持一致，文字表述及格式编排略有改动。

本标准的附录A、附录B、附录C、附录D和附录E为标准的附录。

本标准的附录F为提示的附录。

本标准由国家建筑材料工业局提出。

本标准由全国汽车标准化技术委员会安全玻璃分技术委员会归口。

本标准起草单位：中国建筑材料科学研究院玻璃科学与特种玻璃纤维研究所。

本标准主要起草人：王睿、戴磊、莫娇、杨建军、张大顺。

中华人民共和国国家标准

汽车安全玻璃太阳能透射比测定方法GBIT5137.4-2001

Roadvehicles-Safetyglazingmaterials-

Methodforthedeterminationofsolartransmittance

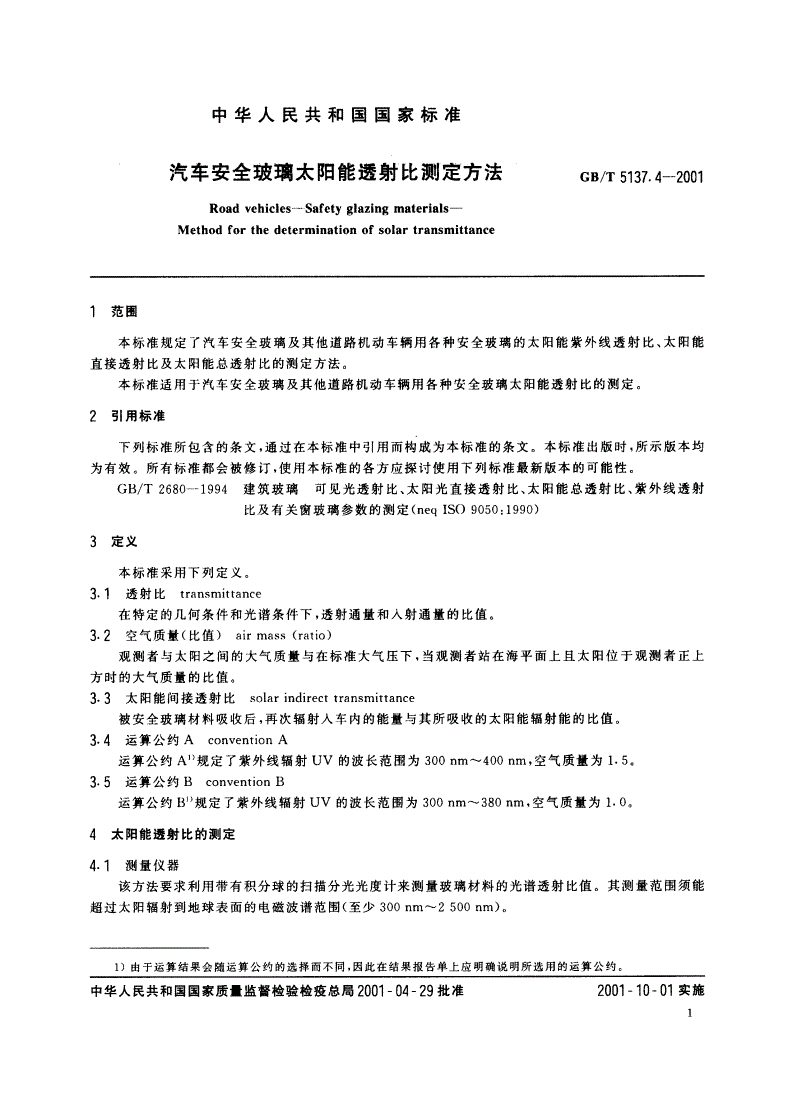

1范围

本标准规定了汽车安全玻璃及其他道路机动车辆用各种安全玻璃的太阳能紫外线透射比、太阳能

直接透射比及太阳能总透射比的测定方法。

本标准适用于汽车安全玻璃及其他道路机动车辆用各种安全玻璃太阳能透射比的测定。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GBJT2680-1994建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射

比及有关窗玻璃参数的测定n（eqISO9050:1990)

3定义

本标准采用下列定义。

3.1透射比transmittance

在特定的几何条件和光谱条件下，透射通量和人射通量的比值。

3.2空气质量（比值）airmass(ratio)

观测者与太阳之间的大气质量与在标准大气压下，当观测者站在海平面上且太阳位于观测者正上

方时的大气质量的比值。

3.3太阳能间接透射比solarindirecttransmittance

被安全玻璃材料吸收后，再次辐射人车内的能量与其所吸收的太阳能辐射能的比值。

3.4运算公约AconventionA

运算公约A'，规定了紫外线辐射UV的波长范围为300nm-400rim.，空气质量为1.50

3.5运算公约BconventionB

运算公约B'’规定了紫外线辐射UV的波长范围为300nm^-380nm，空气质量为1.0.

4太阳能透射比的测定

4.1测量仪器

该方法要求利用带有积分球的扫描分光光度计来测量玻璃材料的光谱透射比值。其测量范围须能

超过太阳辐射到地球表面的电磁波谱范围至（少300nm-2500nm),

1)由于运算结果会随运算公约的选择而不同，因此在结果报告单上应明确说明所选用的运算公约。

中华人民共和国国家质且监督检验检疫总局2001-04一29批准2001一，0-01实施

GB/T5137.4-2001

4.2样品准备

本试验采用平型试验片，必要时可以切割弯型试验片的最平整部位。用蒸馏水或化学试剂甲醇进行

清洗，必要时可采用其他适合于材料的方法清洗试验片，

4．3测定程序

根据扫描分光光度计生产厂商的要求校准仪器。放人清洁试样，并使之与穿过的光束垂直。如适用，

应标明试样膜面及曲面方向，记录样品光谱透射比值。

4.4数据处理

4.4.1按运算公约A计算

4.4.1.1太阳能紫外线辐射透射比Tuv(400)：利用公式1（)及附录A标（准的附录，空气质量二1.5),

从300nm-400nm，以5nm为一区间，一区间一区间地加权透射比值，经积分计算得出太阳能紫外线

辐射透射比。

Tuv(400)＝2400T,X[E',,XAA]············”··········……（1）

式中：Elx—在波长区间△〔习，用梯形法计算后被修正的太阳能。

4.4.1.2太阳能直接透射比Tns(1.5)：利用公式(2（)和附录B标（准的附录，空气质量＝1-5)，从

300nm-2500nm"，分别以5nm,10nm,50nm为一区间，一区间一区间地加权透射比值，经积分计算

得出太阳能直接透射比。

TDs(1.5)二X3101000T,X[E',,XAA]························……（2）

式中：E14—在波长区间△「习，用梯形法计算后被修正的太阳能。

4.4.2按运算公约B计算

4.4.2.1太阳能紫外线辐射透射比Tuv(380)：利用公式3（)和附录C标（准的附录，空气质量＝1.0),

从300nm-380nm，以5nm为一区间，一区间一区间的加权透射比值，经积分计算得出太阳能紫外线

辐射透射比。

Tuv(380)＝乞粼T,X[E',X△习·····。··················……（3）

式中：E'A—在波长区间△［习，用梯形法计算后被修正的太阳能。

4.4-2.2太阳能直接透射比T,,(1.0)：利用公式(4（）和附录D（标准的附录，空气质量＝1-0)，从

300nm-2500`nm3'，分别以5nm,10nm,50nm为一区间，一区间一区间的加权透射比值，经积分计算

得出太阳能直接透射比。

TDs(l.0)＝X置o0TaX[E'xX△月························……（4）

式中：Elz—在波长区间△「习，用梯形法计算后被修正的太阳能。

4.4.3太阳能总透射比

本标准规定了用运算公约A或B测定安全玻璃材料太阳能直接透射比的方法。必要时，可利用

4.4-1.2或4.4-2.2的太阳能直接透射比测定结果和附录E标（准的附录）中的公式来计算太阳能总透

射比。

5结果表达

报告中应体现：试样厚度、类型、结构。如果适用，还包括曲面方向；使用仪器及所选用的运算公约

(A或B)；试样总UV和太阳能直接透射比，必要时，还包括试样的太阳能总透射比，并精确至0.10afl

2)透射比值必须至少测量到2300nm，如果不能测量到推荐值2500nm，最后一个数值必须与附录B中剩余的

EE',XA习的加权值相乘。

3)透射比值必须至少测量到2300nm，如果不能测量到推荐值2500nm。最后一个数值必须与附录D中剩余的

[E',XA习的加权值相乘。

GB/T5137.4-2001

附录A

标（准的附录）

当空气质f为，.5时，被修正后的相关光谱

分布太阳能E〔'a〕与波长区间△「久〕的乘积

波长A(nm)E〔,‘XA.l〕

3000.000000

3050.001045

3100.004634

3150.011800

3200.019807

3250.027019

3300.043271

3350.042703

3400.047644

3450.048041

3500.052948

3550.054947

3600.056946

3650.064930

3700.072925

3750.075901

3800.077991

3850.075890

3900.073777

3950.092335

4000.055446

Tuv(400)=}so0TAXFE'aXAA]

附录B

标（准的附录）

当空气质f为1.5时，被修正后的相关光谱

分布太阳能仁E'a〕与波长区间△「入〕的乘积

波长A(nm)[E'axAA〕波长A(nm)[E',XAA〕波长.1(nm)[E'AXAA]

3000.0000004100.0117128500.049016

3050.0000484200.0119739000.039872

3100.0002144300.0108399500.016652

3150.0005454400.01316610000.037501

3200.0009154500.01543110500.034127

3250.0012484600.01617511000.020859

GBIT5137.4-2001

波长A(nm)[E',X0.1〕波长A(nm)[E'AXAA〕波长A(nm)[E'xXAA]

3300.0019994700.01598811500.012512

3350.0019734800.01646612000.021415

3400.0022014900.01556512500.023934

3450.0022195000.01566113000.018651

3500.0024465100.01604313500.001642

3550.0025385200.01501614000.000136

3600.0026305300.01590014500.003746

3650.0029995400.01568115000.009548

3700.0033695500.01579015500.013934

3750.0035065600.01553916000.012093

3800.0036035700.01518416500.011636

3850.0035065800.01464617000.010440

3900.0034085900.01411217500.008111

3950.0042656000.01456818000.001553

4000.0076846100.01502018500.000231

6200.01476019000.000000

6300.01450219500.000682

6400.01452520000.001878

6500.01454720500.004040

6600.01433321000.004507

6700.01407921500.004134

6800.01274922000.003604

6900.01142622500.003583

7000.01237523000.003468

7100.01331523500.003242

7200.01031324000.002251

7300.01109424500.001070

7400.01224825000.000433

7500.012119

7600.009197

7700.010675

7800.011438

7900.011201

8000.032812

TDs(1.5)=23000TAX[E'A>Cal]

GB/T5137.4-2001

附录C

标（准的附录）

h空气质f为1.0时，被修正后的相关光谱

分布太阳能E〔l;,」与波长区间△［入〕的乘积

波长A(nm)E［',XA.l]

3000.000000

3050.005026

3100.014169

3150.027622

3200.040070
