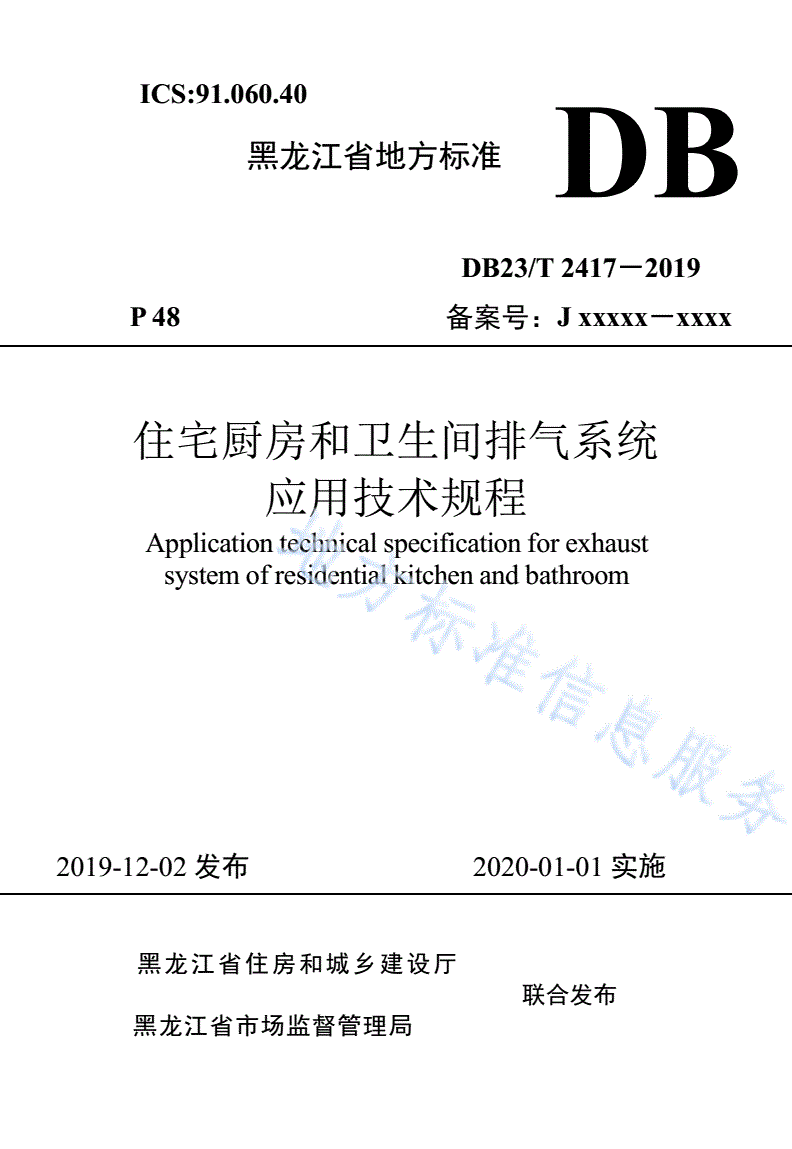

DB23/T 2417-2019 住宅厨房和卫生间排气系统应用技术规程

ICS:91.060.40

黑龙江省地方标准DB

DB23/T2417－2019

P48备案号：Jxxxxx－xxxx

住宅厨房和卫生间排气系统

应用技术规程

Applicationtechnicalspecificationforexhaust

systemofresidentialkitchenandbathroom

2019-12-02发布2020-01-01实施

黑龙黑江龙省江省住住房房和和城城乡建乡设建厅设厅联合发布

黑龙江省质量技术监督局联合发布

黑龙江省市场监督管理局

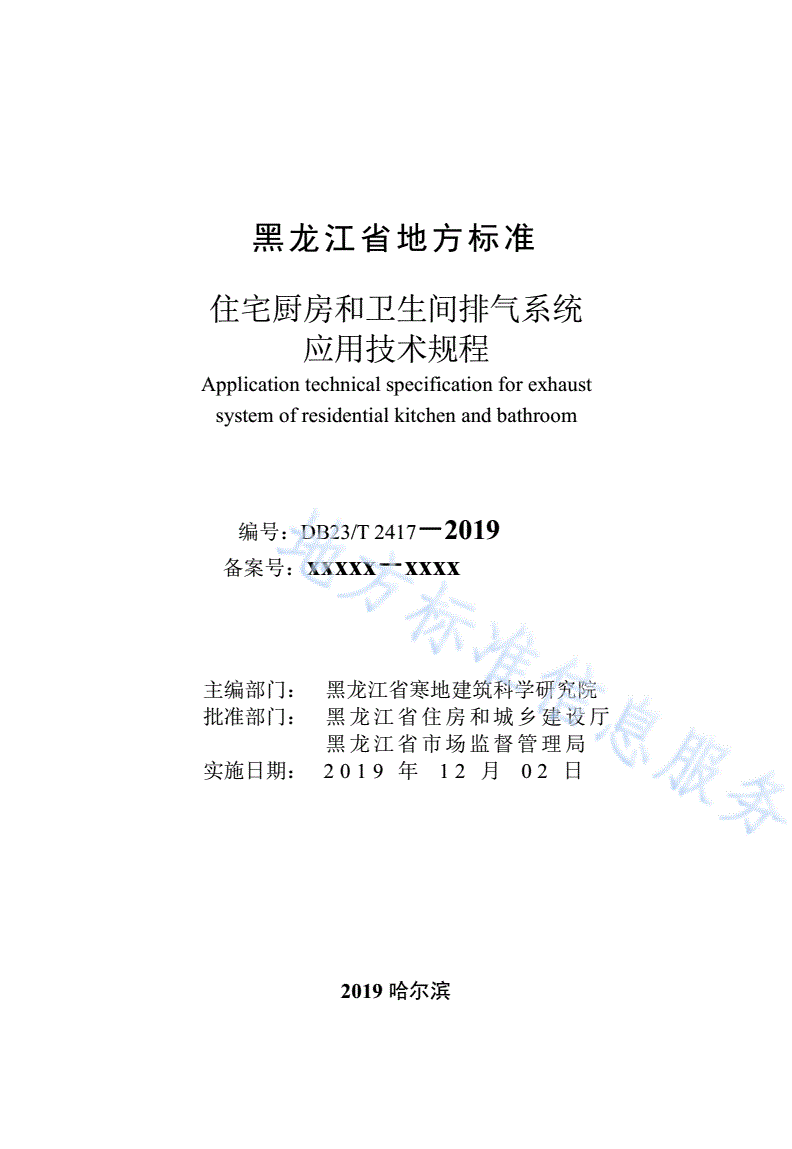

黑龙江省地方标准

住宅厨房和卫生间排气系统

应用技术规程

Applicationtechnicalspecificationforexhaust

systemofresidentialkitchenandbathroom

编号：DB23/T2417－2019

备案号：xxxxx－xxxx

主编部门：黑龙江省寒地建筑科学研究院

批准部门：黑龙江省住房和城乡建设厅

黑龙江省市场监督管理局

实施日期：2019年12月02日

2019哈尔滨

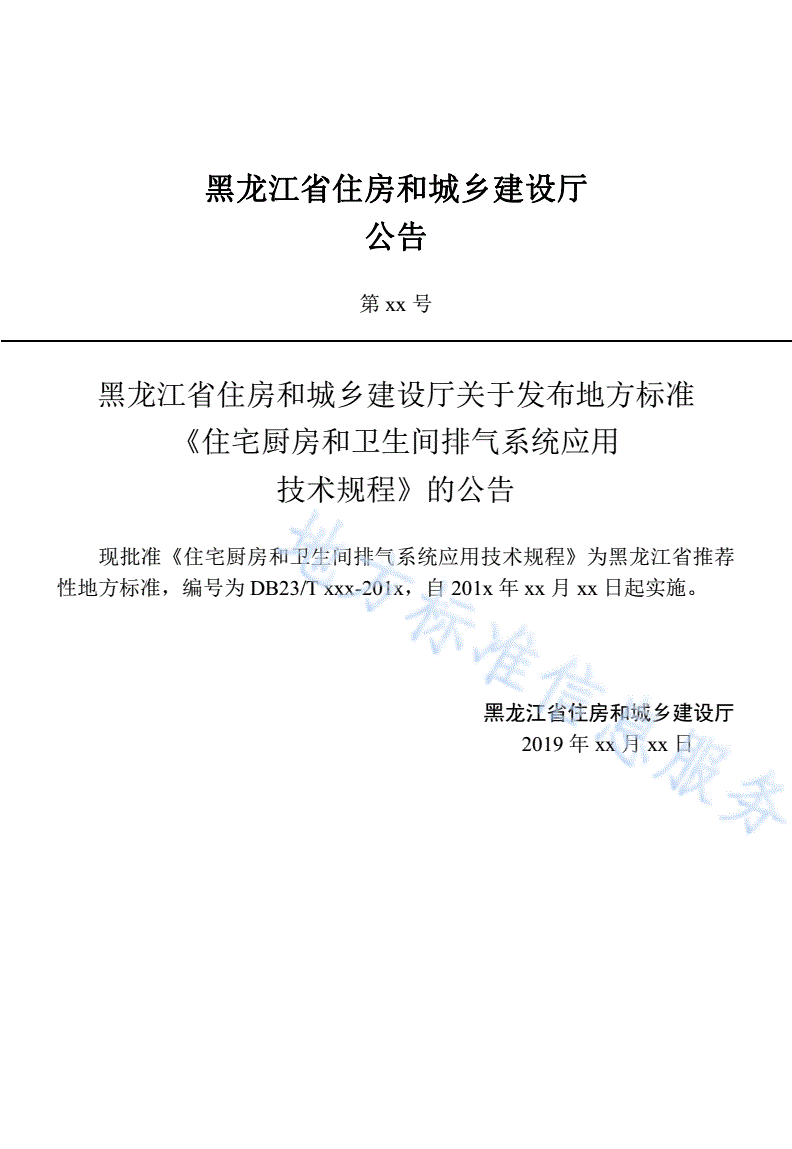

黑龙江省住房和城乡建设厅

公告

第xx号

黑龙江省住房和城乡建设厅关于发布地方标准

《住宅厨房和卫生间排气系统应用

技术规程》的公告

现批准《住宅厨房和卫生间排气系统应用技术规程》为黑龙江省推荐

性地方标准，编号为DB23/Txxx-201x，自201x年xx月xx日起实施。

黑龙江省住房和城乡建设厅

2019年xx月xx日

前言

为规范住宅厨房、卫生间排气系统的设计、施工及验收，促进

产品制作工业化、设计施工标准化，提升住宅工程质量和品质，根

据黑龙江省住房和城乡建设厅关于对编制地方标准《住宅厨房和卫

生间排烟(气)系统应用技术规程》的批复（黑建科〔2018〕19号）

文件的要求，编制组经过广泛调查研究，参考国家和省外相关标准，

总结省内外工程应用实践经验，并广泛征求科研、设计、施工、制

作企业等单位的意见，编制本规程。

本规程主要技术内容是：1.总则；2.术语；3.基本规定；4.材料

与部件；5.设计；6.施工；7.验收。

本规程由黑龙江省住房和城乡建设厅和黑龙江省市场监督管理

局批准，由黑龙江省寒地建筑科学研究院负责具体技术内容的解释。

执行过程中如有意见或建议，请寄送黑龙江省寒地建筑科学研究院

（地址：哈尔滨市南岗区清滨路60号，邮政编码：150080）。

本规程主编单位：黑龙江省寒地建筑科学研究院

黑龙江省建设工程监测中心

哈尔滨常义建筑材料有限公司

本规程参编单位：哈尔滨市建设工程质量监督总站

哈尔滨经济技术开发区建设工程质量安

全监督站

哈尔滨市松北区建设工程质量监督站

哈尔滨高新技术产业开发区建设工程质

量安全监督站

齐齐哈尔市建设工程质量监督站

佳木斯市工程质量监督站

哈尔滨市易达通建筑材料有限公司

哈尔滨排烟道建筑材料有限公司

哈尔滨工程质量咨询中心

本规程主要起草人员：王殿海李会义李若冰孙常义

1

姜英洲夏赟阴雨夫金皓爽

单星本张薪萍陈龙石开明

路琦王子迅吴飞舟咸耀国

丛晓光姜元阁孔祥夔苏德峰

高鹏军徐刚高晓旭田利东

张桂君张宏宇邵晓东黄延东

郭小群于传军乔富春周航

王骄阳孙作铭李春光金辉

本规程主要审查人员：朱卫中张国祥孙振宇唐榕滨

王福山冯伟东杨淑华

2

目次

1总则.....................................................................................................1

2术语.....................................................................................................2

3基本规定.............................................................................................3

4材料与部件.........................................................................................4

4.1材料................................................................................................................4

4.2排气道............................................................................................................4

4.3防火与止回部件............................................................................................6

4.4风帽................................................................................................................7

5设计.....................................................................................................8

5.1一般规定........................................................................................................8

5.2系统设计........................................................................................................9

5.3设计性能要求..............................................................................................10

6施工...................................................................................................13

6.1一般规定......................................................................................................13

6.2材料准备......................................................................................................13

6.3排气道安装..................................................................................................13

6.4风帽安装......................................................................................................15

6.5防火与止回部件安装..................................................................................15

7验收...................................................................................................16

7.1一般规定......................................................................................................16

7.2主控项目......................................................................................................17

7.3一般项目......................................................................................................18

附录A住宅厨房、卫生间排气系统性能型式试验方法................20

附录B排气道力学性能试验方法.....................................................22

附录C排气道耐火性能试验方法.....................................................24

附录D隐蔽工程验收记录................................................................28

附录E住宅厨房、卫生间排气系统检验批质量验收记录............29

本规程用词说明....................................................................................31

引用标准名录.........................................................................................32

3

附：条文说明.........................................................................................33

4

Contents

1GeneralProvisions..............................................................................1

2Terms...................................................................................................2

3BasicRequirements............................................................................3

4MaterialsandComponents.................................................................4

4.1Materials..........................................................................................................4

4.2ExhaustPipe....................................................................................................4

4.3FireproofandCheckValveParts.....................................................................6

4.4BlastCap.........................................................................................................7

5Design……………….8

5.1GeneralRequirements.....................................................................................8

5.2SystemDesign.................................................................................................9

5.3DesignPerformanceRequirements...............................................................10

6Construction……………………..…13

6.1GeneralRequirements...................................................................................13

6.2MaterialPreparation......................................................................................13

6.3ExhaustPipeInstallation...............................................................................13

6.4BlastCapInstallation....................................................................................15

6.5FireproofandCheckValvePartsInstallation................................................15

7InspectionandAcceptance...............................................................16

7.1GeneralRequirements.................................................................................16

7.2DomiantItem.................................................................................................17

7.3GeneralItem..................................................................................................18

AppendixATypeTestingMethodforExhaustSystemPerformance

ofResidentialKitchenandBathroom.......................20

AppendixBMechanicalPropertyTestingMethodofExhaustPipe..22

AppendixCFireResistancePropertyTestingMethodofExhaust

Pipe…….24

AppendixDConcealedEngineeringAcceptanceRecords.................28

5

AppendixEQualityAcceptanceRecordofInspectionlotsforExhaust

SystemofResidentialKitchenandBathroom...............29

ExplanationofWordinginthisSpecification.........................................31

ListofQuotedStandards……………….32

Addition：ExplanationofProvisions…………………..33

6

1总则

1.0.1为规范住宅厨房、卫生间排气系统的设计、施工及验收，做

到安全适用、技术先进、经济合理和保证工程质量及使用功能，

制定本规程。

1.0.2本规程适用于新建、改建、扩建住宅厨房、卫生间通风换

气集中式排气系统的设计、施工及验收。

1.0.3住宅厨房、卫生间排气系统的设计及施工应满足环保与安

全要求，并应按系统化原则进行设计选型。

1.0.4住宅厨房、卫生间排气系统的设计、施工及验收，除应符

合本规程外，尚应符合国家现行有关标准的规定。

1

2术语

2.0.1住宅厨房、卫生间排气系统exhaustsystemofresidential

kitchenandbathroom

在住宅厨房、卫生间竖向安装的共用排气道、防火与止回部

件、风帽及其连接结构等构件组成的排放废气的集中管道集成。

2.0.2排气道exhaustpipe

用于排出住宅厨房、卫生间产生废气的管道部件，是住宅厨

房或卫生间集中排气系统的基本组成部分。

2.0.3进气口airinlet

排气道上的进气开口。

2.0.4防火与止回部件fireproofandcheckvalveparts

安装在排气道进气口处起隔烟阻火作用的一体化阀门，由防

火、止回功能的部件构成，具有在规定时间内满足耐火性能要求

的组合件。

2.0.5支管branchduct

连接防火与止回部件与吸油烟机或排风机之间的管道。

2.0.6支管最大排气静压maximumexhauststaticpressureof

branchduct

排气管道系统正常使用时，楼层支管排气静压力的最大值。

2.0.7风帽blastcap

安装在排气道最顶部，可防止雨雪及杂物进入排气道内，并

引导排气道内废气排出、防止倒灌的装置。

2

3基本规定

3.0.1住宅厨房、卫生间排气系统应保证气体顺畅排出，并具有

防火、防串烟和防倒灌的功能。

3.0.2住宅厨房、卫生间排气系统按结构特征可划分为等截面排

气道系统或变截面排气道系统。

3.0.3支管进入排气道的气流方向应与排气道内的气流方向相

同。

3.0.4排气道制品应采用有原材料自动计量的机械成套设备制作，

不得使用手工预制水泥制品的排气道。

3.0.5住宅厨房、卫生间排气系统应根据建筑层数、当地气候条

件、防火要求等因素，选择型式试验合格的成套产品。

3.0.6应采用与型式检验报告一致的排气道、防火与止回部件、

风帽等关键部件，并应确保系统的完整性、有效性和配套性。

3.0.7住宅厨房、卫生间排气系统应经型式试验合格后方可应

用；其型式试验方法应符合本规程附录A的规定，其性能指标应

符合本规程第5.3.1条规定。

3

4材料与部件

4.1材料

4.1.1排气道制作主要原材料应符合下列规定：

1水泥强度等级不得低于42.5MPa，性能应符合现行国家标

准《通用硅酸盐水泥》GB175的规定；

2骨料粒径不得大于排气道壁厚的1/3，其质量应符合现行

行业标准《普通混凝土用砂、石质量及检验方法标准》JGJ52或

《轻骨料混凝土技术规程》JGJ51的规定；

3外加剂应符合现行国家标准《混凝土外加剂》GB8076的

规定；

4制作用水应符合现行行业标准《混凝土用水标准》JGJ63

的规定；

5矿物掺合料应符合现行国家标准《用于水泥和混凝土中的

粉煤灰》GB/T1596、《用于水泥、砂浆和混凝土中的粒化高炉

矿渣粉》GB/T18046、《砂浆和混凝土用硅灰》GB/T27690、《用

于水泥和混凝土中的钢渣粉》GB/T20491的规定；

6增强材料应符合现行行业标准《镀锌电焊网》QB/T3897

及现行国家标准《钢筋混凝土用钢第1部分：热轧光圆钢筋》

GB/T1499.1的规定。

4.1.2承托件宜使用角钢或钢筋等金属材料制作，并应进行防腐

蚀处理。

4.1.3施工现场用坐浆、填缝及密封砂浆宜采用1:2水泥砂浆，

填充材料宜使用强度等级为C20及以上细石混凝土。

4.2排气道

4.2.1排气道制品宜采用混凝土制作，壁厚不得小于15mm；当建

4

筑层高不大于3m时，排气道的长度应为建筑层高。

4.2.2排气道制品用增强材料宜采用网号为04×04、丝径不小于

0.7mm的热镀锌电焊网及直径不小于4mm钢筋。热镀锌电焊网

竖向搭接长度不应小于50mm，横向搭接长度不应小于100mm。

4.2.3排气道制品力学性能及耐火极限应符合表4.2.3规定。

表4.2.3排气道制品力学性能及耐火极限

项目指标试验方法

垂直承载力（kN）≥90

使用沙袋，由高度自由下落冲击两本规程附录B

抗柔性冲击10kg1m

垂直面共6次，排气道不开裂

耐火极限（h）≥1.0本规程附录C

4.2.4排气道制品外观质量应符合下列规定：

1排气道制品的内外表面不应有裸露钢丝网、蜂窝、孔洞和

塌陷现象；

2排气道制品流通截面为矩形时内角应做成圆角或倒角；

3排气道制品端面应平整无飞边，且与管体外壁面相垂直；

4排气道制品的内表面应平整、光滑、无麻面，不应有裂纹。

但表面龟裂和砂浆层干缩裂缝不在此限。

4.2.5排气道制品尺寸允许偏差应符合表4.2.5的规定。

表4.2.5排气道制品尺寸允许偏差

允许偏差

项目

上偏差下偏差

轴项长度H（mm）0-9

壁厚（mm）+30

外廓横截面长度与宽度（mm）+2-2

横截面对角线差值（mm）7

管体外壁面垂直度（以管体端面为基准）H/400

管体外壁面平整度（mm）5

4.2.6排气道制品有下列情况时应允许修补：

5

1每侧壁面的麻面、蜂窝不应超过两处，每处面积不应超过

0.01m2；

2端面碰损，外壁纵深度不应超过20mm，宽度不应超过

50mm，并不得损伤增强材料。

4.2.7排气道制品在制作时应预留进气口，不得在现场开洞。

4.2.8排气道制品的其他性能应符合现行行业标准《住宅厨房和卫

生间排烟（气）道制品》JG/T194的规定。

4.3防火与止回部件

4.3.1防火与止回部件性能指标应符合《排油烟气防火止回阀》

GA/T798的规定。

4.3.2厨房用防火与止回部件外接口直径不宜小于160mm，卫生

间用防火与止回部件外接口直径不宜小于100mm。

4.3.3防火与止回部件应由具有耐火、耐腐蚀、抗老化性能的金属

材料制作，其外观质量应符合下列要求：

1防火与止回部
