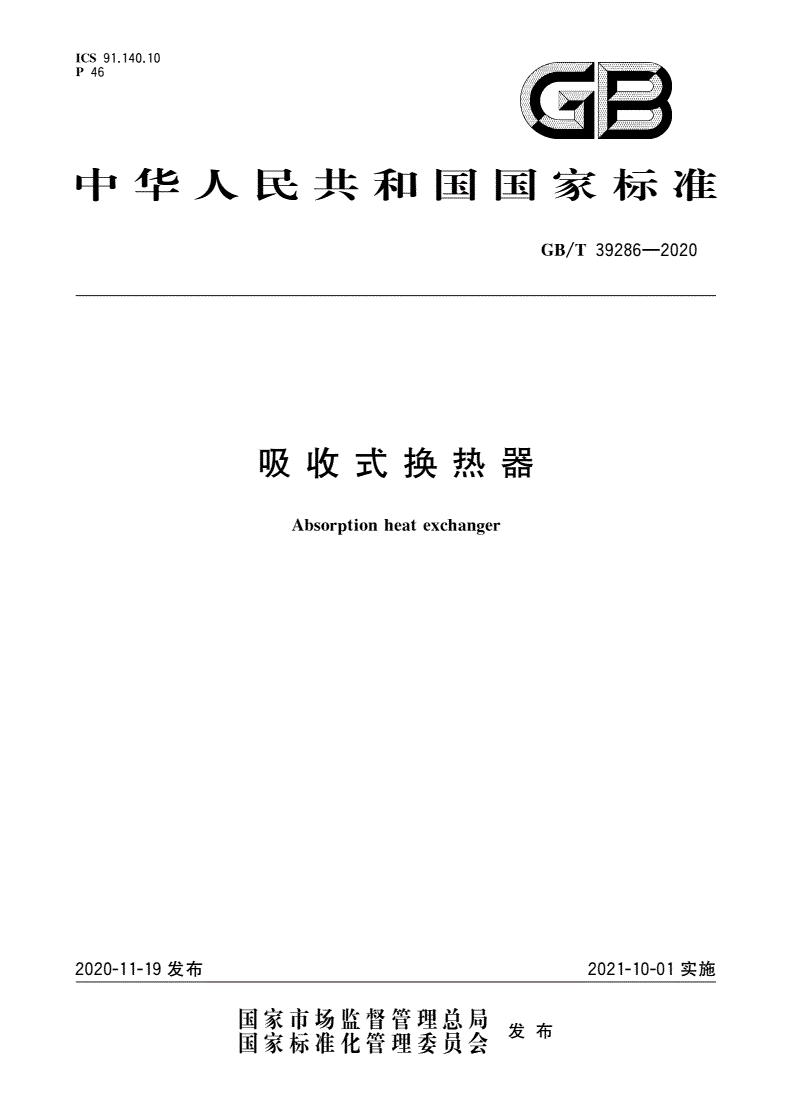

GB/T 39286-2020 吸收式换热器

犐犆犛９１．１４０．１０

犘４６

／—

犌犅犜３９２８６２０２０

犃犫狊狅狉狋犻狅狀犺犲犪狋犲狓犮犺犪狀犲狉

狆犵

２０２０１１１９２０２１１００１

／—

犌犅犜３９２８６２０２０

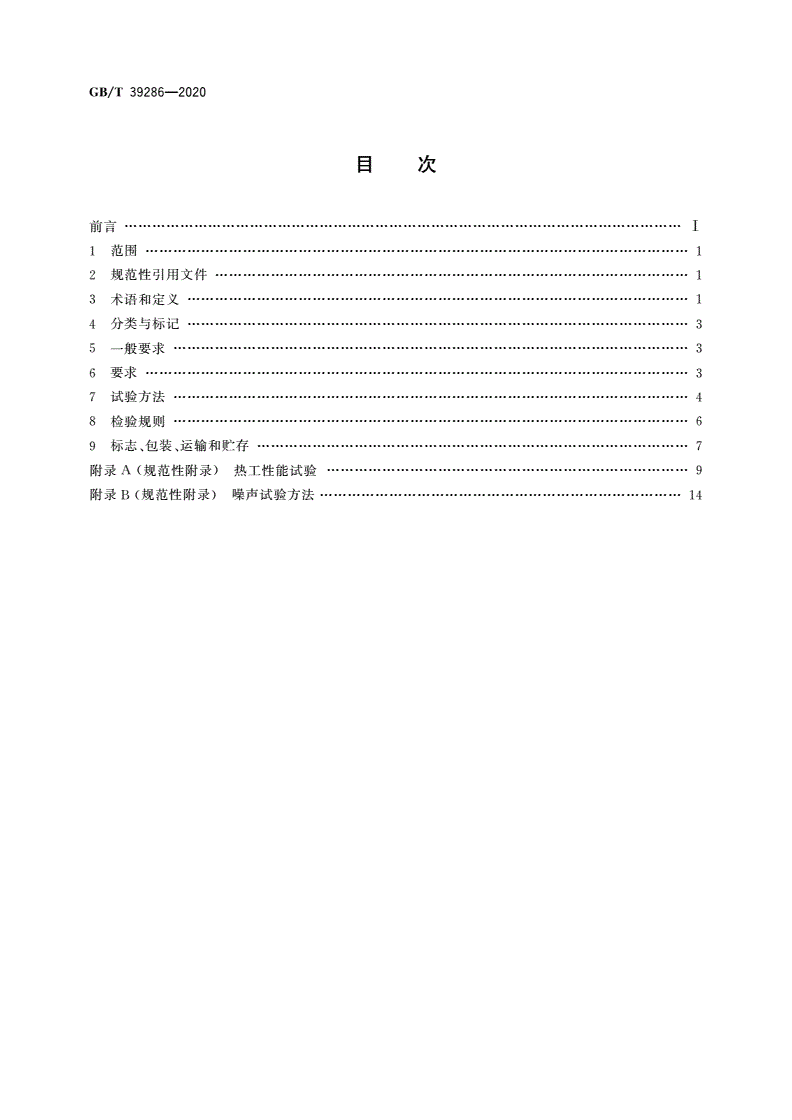

目次

前言…………………………Ⅰ

１范围………………………１

２规范性引用文件…………………………１

３术语和定义………………１

４分类与标记………………３

５一般要求…………………３

６要求………………………３

７试验方法…………………４

８检验规则…………………６

、、…………………

９标志包装运输和贮存７

（）……………………

附录Ａ规范性附录热工性能试验９

（）……………………

附录规范性附录噪声试验方法

Ｂ１４

／—

犌犅犜３９２８６２０２０

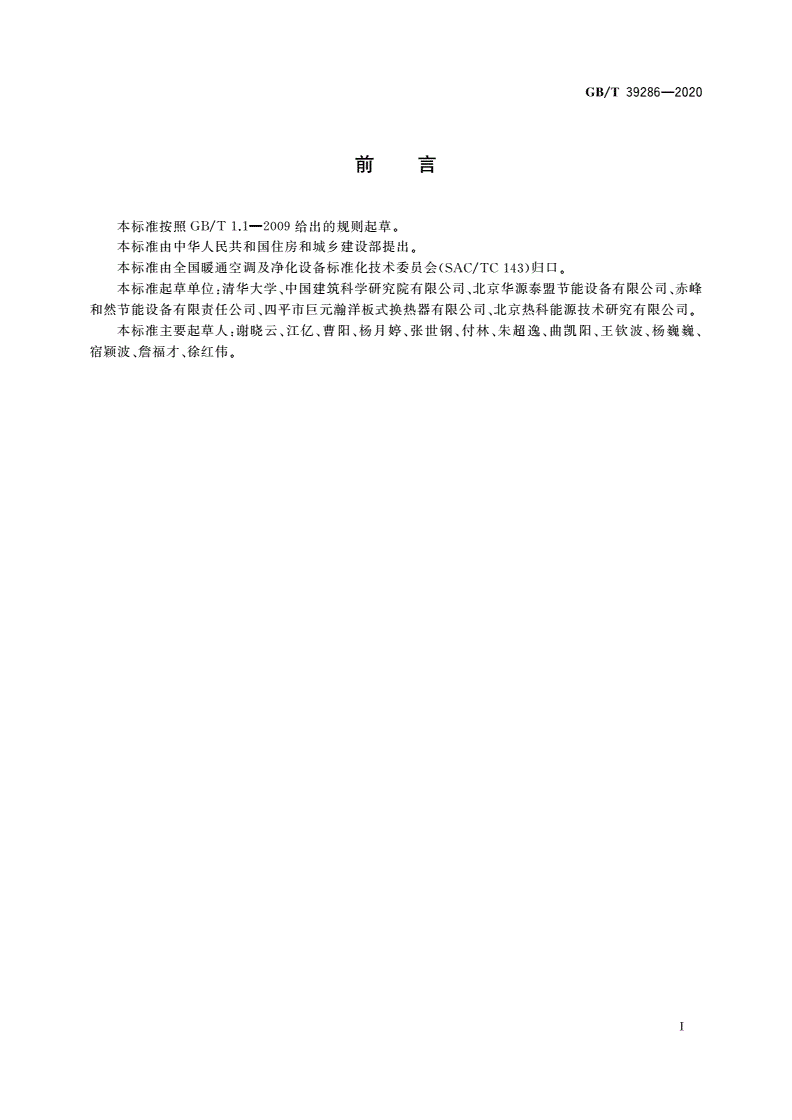

前言

本标准按照／—给出的规则起草。

ＧＢＴ１．１２００９

本标准由中华人民共和国住房和城乡建设部提出。

本标准由全国暖通空调及净化设备标准化技术委员会（／）归口。

ＳＡＣＴＣ１４３

：、、、

本标准起草单位清华大学中国建筑科学研究院有限公司北京华源泰盟节能设备有限公司赤峰

和然节能设备有限责任公司、四平市巨元瀚洋板式换热器有限公司、北京热科能源技术研究有限公司。

：、、、、、、、、、、

本标准主要起草人谢晓云江亿曹阳杨月婷张世钢付林朱超逸曲凯阳王钦波杨巍巍

、、。

宿颖波詹福才徐红伟

Ⅰ

／—

犌犅犜３９２８６２０２０

吸收式换热器

１范围

，，，，，、、

本标准规定了吸收式换热器的分类与标记一般要求要求试验方法检验规则标志包装运输

和贮存。

、，

本标准适用于最高工作温度不超过１５０℃最高工作压力不超过２．５ＭＰａ应用于低品位余热回收

或集中供热等领域的水水吸收式换热器。

２规范性引用文件

。，

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。，（）。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

／：

电声学声级计第部分规范

ＧＢＴ３７８５．１１

／采暖通风与空气调节设备噪声声功率级的测定工程法

ＧＢＴ９０６８

／、、、

ＧＢＴ１６８０３供暖通风空调净化设备术语

（）

ＧＢ１８３６１溴化锂吸收式冷温水机组安全要求

／蒸汽和热水型溴化锂吸收式冷水机组

ＧＢＴ１８４３１

／：

热交换器及传热元件性能测试方法第部分通用要求

ＧＢＴ２７６９８．１１

ＣＪＪ３４城镇供热管网设计规范

／供热术语标准

ＣＪＪＴ５５

／制冷和空调设备噪声的测定

ＪＢＴ４３３０

／：

板式热交换器第部分可拆卸板式热交换器

ＮＢＴ４７００４．１１

３术语和定义

／和／界定的以及下列术语和定义适用于本文件。

ＧＢＴ１６８０３ＣＪＪＴ５５

３．１

吸收式换热器犪犫狊狅狉狋犻狅狀犺犲犪狋犲狓犮犺犪狀犲狉

狆犵

一种由热水型吸收式热泵与常规换热器集成一体的换热装置。

注：适用于热源和热汇两侧流量相差大的情况，特别适用于质量流量比大于的情况。

３

３．２

第一类吸收式换热器犪犫狊狅狉狋犻狅狀犺犲犪狋犲狓犮犺犪狀犲狉狅犳狋犲Ⅰ

狆犵狔狆

可实现热量自小流量的热源向大流量的热汇进行传递，且热源侧出口温度低于热汇侧进口温度的

吸收式换热器。

３．３

第二类吸收式换热器犪犫狊狅狉狋犻狅狀犺犲犪狋犲狓犮犺犪狀犲狉狅犳狋犲Ⅱ

狆犵狔狆

，

可实现热量自大流量的热源向小流量的热汇进行传递且热汇侧出口温度高于热源侧进口温度的

吸收式换热器。

１

／—

犌犅犜３９２８６２０２０

３．４

吸收式换热器效能犲犳犳犲犮狋犻狏犲狀犲狊狊狅犳犪犫狊狅狉狋犻狅狀犺犲犪狋犲狓犮犺犪狀犲狉

狆犵

两侧流体中流量小的一侧流体进出口温差与两侧流体进口温差的比值。

３．５

热源侧犺犲犪狋狊狅狌狉犮犲狊犻犱犲

释放热量的流体侧。

３．６

热汇侧犺犲犪狋狊犻狀犽狊犻犱犲

获得热量的流体侧。

３．７

质量流量比犿犪狊狊犳犾狅狑狉犪狋犲狉犪狋犻狅

流量大的一侧流体质量流量与流量小的一侧流体质量流量的比值。

３．８

额定流量狉犪狋犲犱犳犾狅狑狉犪狋犲

流量小的一侧的流体质量流量。

注：单位为吨每小时（／）。

ｔｈ

３．９

名义工况狀狅犿犻狀犪犾狑狅狉犽犻狀犮狅狀犱犻狋犻狅狀

犵

，、

本标准规定的吸收式换热器的特定工作工况包括热源侧和热汇侧的进口温度热源侧和热汇侧的

、。

流量比额定流量

３．１０

换热量犺犲犪狋狋狉犪狀狊犳犲狉狉犪狋犲

、、。

流量小的一侧流体质量流量比热容两侧流体进口温差以及吸收式换热器效能的乘积

注：单位为千瓦（）。

ｋＷ

３．１１

吸收式换热器输入电功率狅狑犲狉犮狅狀狊狌犿狋犻狅狀狅犳犪犫狊狅狉狋犻狅狀犺犲犪狋犲狓犮犺犪狀犲狉

狆狆狆犵

，。

吸收式换热器运行时所需输入的总电功率不包括两侧水系统循环泵的电功率

注：单位为千瓦（）。

ｋＷ

３．１２

名义压力损失狀狅犿犻狀犪犾狉犲狊狊狌狉犲犾狅狊狊

狆

在名义工况流量下，吸收式换热器热源侧和热汇侧流体各自的压力损失。

注：单位为兆帕（）。

ＭＰａ

３．１３

最高工作压力犿犪狓犻犿狌犿狉犲狊狊狌狉犲

狆

吸收式换热器热源侧和热汇侧允许的流体最高压力。

注：单位为兆帕（）。

ＭＰａ

３．１４

最高工作温度犿犪狓犻犿狌犿狅犲狉犪狋犻狅狀狋犲犿犲狉犪狋狌狉犲

狆狆

吸收式换热器热源侧和热汇侧允许的流体最高温度。

注：单位为摄氏度（）。

℃

２

／—

犌犅犜３９２８６２０２０

４分类与标记

４．１分类

吸收式换热器可分为第一类吸收式换热器和第二类吸收式换热器，代号分别为和。

ⅠⅡ

４．２标记

吸收式换热器的标记方式如下：

ＡＨＥ

□□□□

热汇侧最高工作压力（）

ＭＰａ

热源侧最高工作压力（）

ＭＰａ

额定流量（／）

ｔｈ

，、

类型代表第一类代表第二类

ⅠⅡ

产品代号（）

ＡＨＥ

示例：

，／，、，

第一类吸收式换热器额定流量为１０ｔｈ热源侧最高工作压力为１．６ＭＰａ热汇侧最高工作压力为１．０ＭＰａ其标

记为：

ＡＨＥＩ１０１．６１．０

５一般要求

５．１吸收式换热器应按照规定程序批准的图样和技术文件制造。

５．２吸收式换热器各零部件的安装应牢固可靠。

、，（）。

５．３吸收式换热器的保温绝热材料应无毒无异味难燃Ｂ１级

５．４吸收式换热器采用的各部件材料应符合设计要求及ＧＢ１８３６１的规定。

，。

５．５吸收式换热器的电气控制应保证设备正常工作各种保护器件应符合设计要求并灵敏可靠

６要求

６．１气密性

／，－６

吸收式换热器的气密性应满足ＧＢＴ１８４３１的相关要求且整机泄漏率不大于２．０３×１０

３

（·）／。

Ｐａｍｓ

６．２承压能力

吸收式换热器应按的规定进行承压能力试验应无可见变形及泄露

７．４，。

６．３热工性能

，

在规定的名义工况下实测吸收式换热器效能不应低于且与名义值的负偏差不应大

６．３．１７．２．２．１１．２

于０．０１；热源侧和热汇侧流体压力损失不应大于名义压力损失的１０５％；吸收式换热器输入电功率不应

大于名义值的１０５％。

，，

６．３．２在７．２．２．２规定的变工况下应测试吸收式换热器效能值并应根据测试结果拟合得到吸收式换

３

／—

犌犅犜３９２８６２０２０

热器效能在变工况下的拟合式。

，。

６．３．３在７．２．２．３规定的最小负荷运行工况下吸收式换热器效能不应低于名义值

６．４安全性能

吸收式换热器的安全性能应满足ＧＢ１８３６１的相关要求。

６．５噪声

，／，

吸收式换热器的噪声额定流量１０ｔｈ以下的吸收式换热器的噪声不应高于７０ｄＢ额定流量

／／之间的吸收式换热器的噪声不应高于，额定流量／以上的吸收式换热器

１０ｔｈ１００ｔｈ７５ｄＢ１００ｔｈ

～

的噪声不应高于８５ｄＢ。

７试验方法

７．１试验仪表

７．１．１试验用仪表应经检定合格并在有效使用期内。

、、（）。

试验流量温度压力压差等各参数所用仪表精度应符合表的规定

７．１．２１

表１试验仪表精度要求

测量参数测量仪表测量项目精度要求

流量流量计热源侧和热汇侧流体体积流量０．５级

、

温度热电偶或电阻温度计热源侧和热汇侧进出口流体温度±０．２℃

、

压力压力传感器热源侧和热汇侧流体进出口压力０．５级

电压电压表

电
