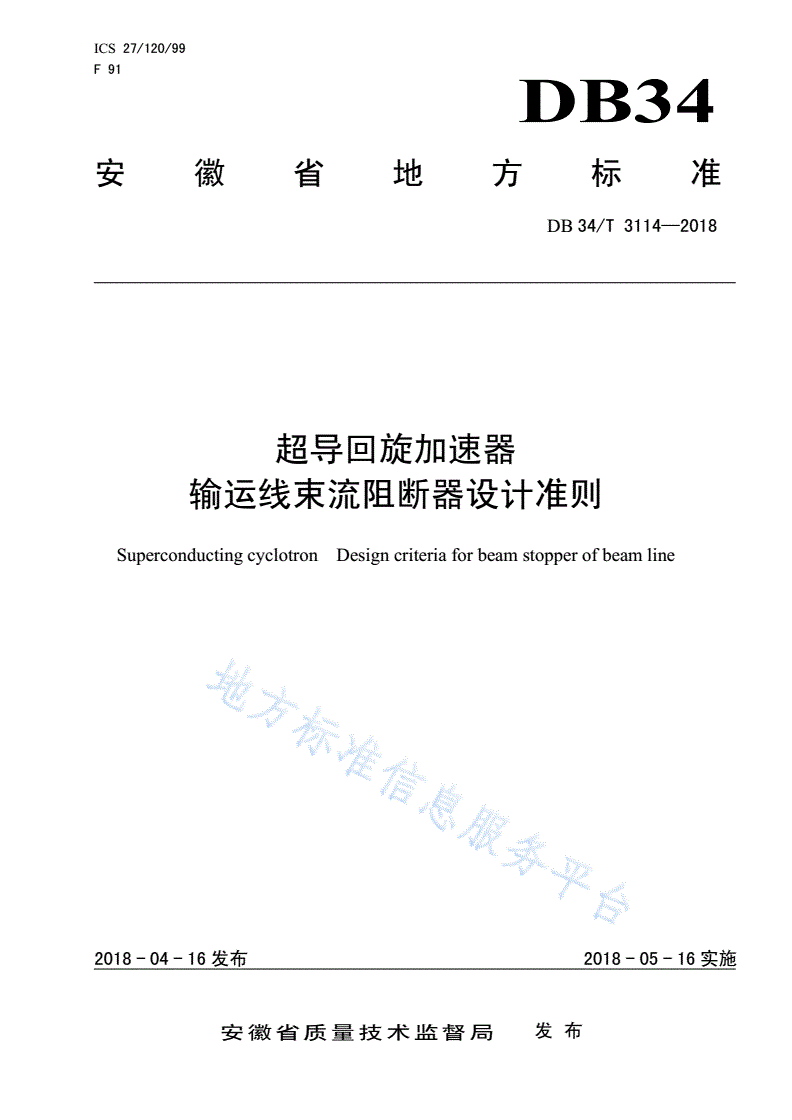

DB34/T 3114-2018 超导回旋加速器 输运线束流阻断器设计准则

ICS27/120/99

F91

DB34

安徽省地方标准

DB34/T3114—2018

超导回旋加速器

输运线束流阻断器设计准则

SuperconductingcyclotronDesigncriteriaforbeamstopperofbeamline

文稿版次选择

2018-04-16发布2018-05-16实施

安徽省质量技术监督局发布

DB34/T3114—2018

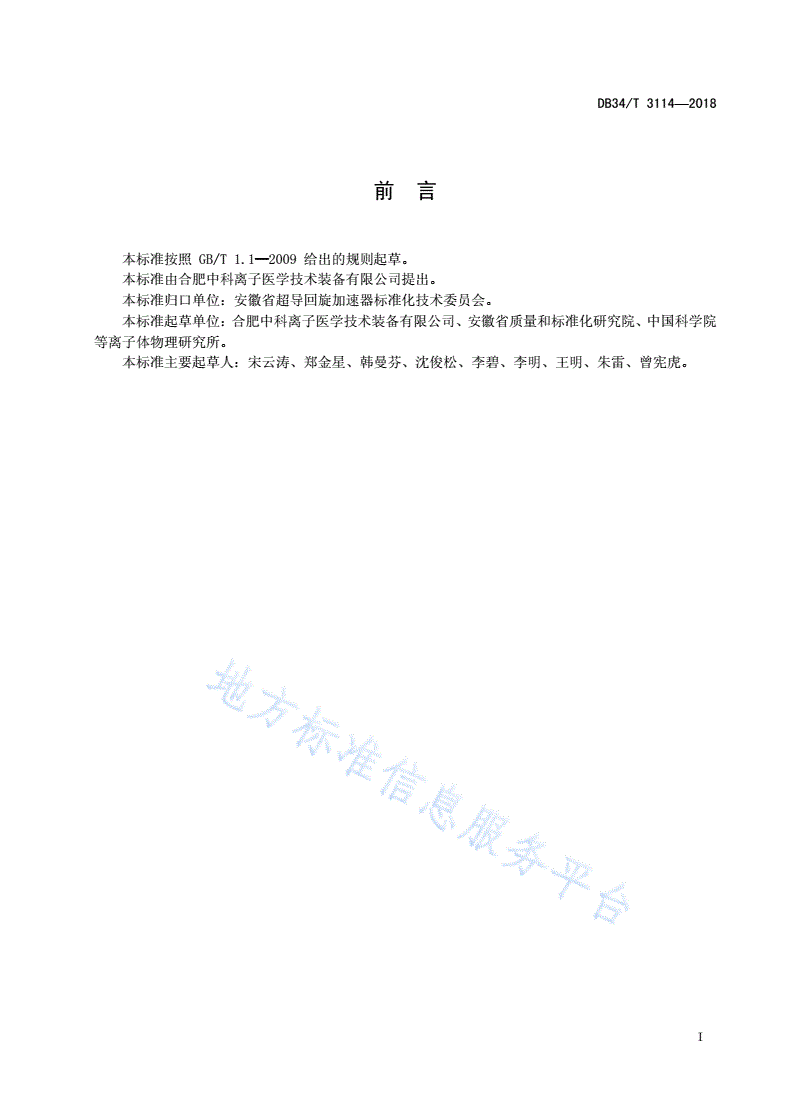

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由合肥中科离子医学技术装备有限公司提出。

本标准归口单位：安徽省超导回旋加速器标准化技术委员会。

本标准起草单位：合肥中科离子医学技术装备有限公司、安徽省质量和标准化研究院、中国科学院

等离子体物理研究所。

本标准主要起草人：宋云涛、郑金星、韩曼芬、沈俊松、李碧、李明、王明、朱雷、曾宪虎。

I

DB34/T3114—2018

超导回旋加速器输运线束流阻断器设计准则

1范围

本标准规定了超导回旋加速器输运线束流阻断器的术语和定义、阻断块厚度设计、气动设备设计、

焊接波纹管设计和机械装配及控制要求。

本标准适用于超导回旋加速器输运线束流阻断器的结构部件设计，从事放射技术研究、生产和临床

诊断的专业人员也可参考使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1184形状和位置公差未注公差值

GB/T1800.2产品几何技术规范（GPS）极限与配合第2部分：标准公差等级和孔、轴极限偏差表

GB/T1804一般公差、未注公差的线性和角度尺寸的公差

GB/T2348-1993液压气动系统及元件缸内径及活塞杆外径

GB/T4213气动调节阀

GB4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求

GB/T11345焊缝无损检测超声检测技术、检测等级和评定

JB/T5923-2013气动气缸技术条件

JB/T6169-2006金属波纹管

JB/T11129-2011气缸活塞杆技术条件

3术语和定义

下列术语和定义适用于本文件。

3.1

输运线beamline

由一系列不连续的磁铁元件、真空元件、束流选择元件、束流测量元件组成，实现将从加速器主机

引出的束流安全、高效、稳定的输送到输出端的束流传输系统。

3.2

束流阻断器beamstopper

在真空环境中对束流进行快速切断，能保证输运线运行安全性的部件。

3.3

1

DB34/T3114—2018

阻断块stopblock

通过与束流的物理作用实现切断束流功能的零件，是束流阻断器的主要组成部分。

3.4

波纹管组件bellowscomponents

两端焊接刀口法兰并具有多个横向波纹可折叠的管状弹性敏感元件。

3.5

气缸aircylinder

将压缩气体的压力能转换为机械能的圆筒型金属机件。

3.6

活塞piston

靠压力下的流体作用，在缸径中移动并传递机械力和运动的缸零件。

3.7

活塞杆pistonrod

与活塞同轴并联为一体，传递来自活塞的机械力和运动的缸零件。

4阻断块厚度设计

4.1阻断块在束流方向上的厚度应符合式（1）、（2）的规定。

dEZ112mc222T

2emax2..................(1)
