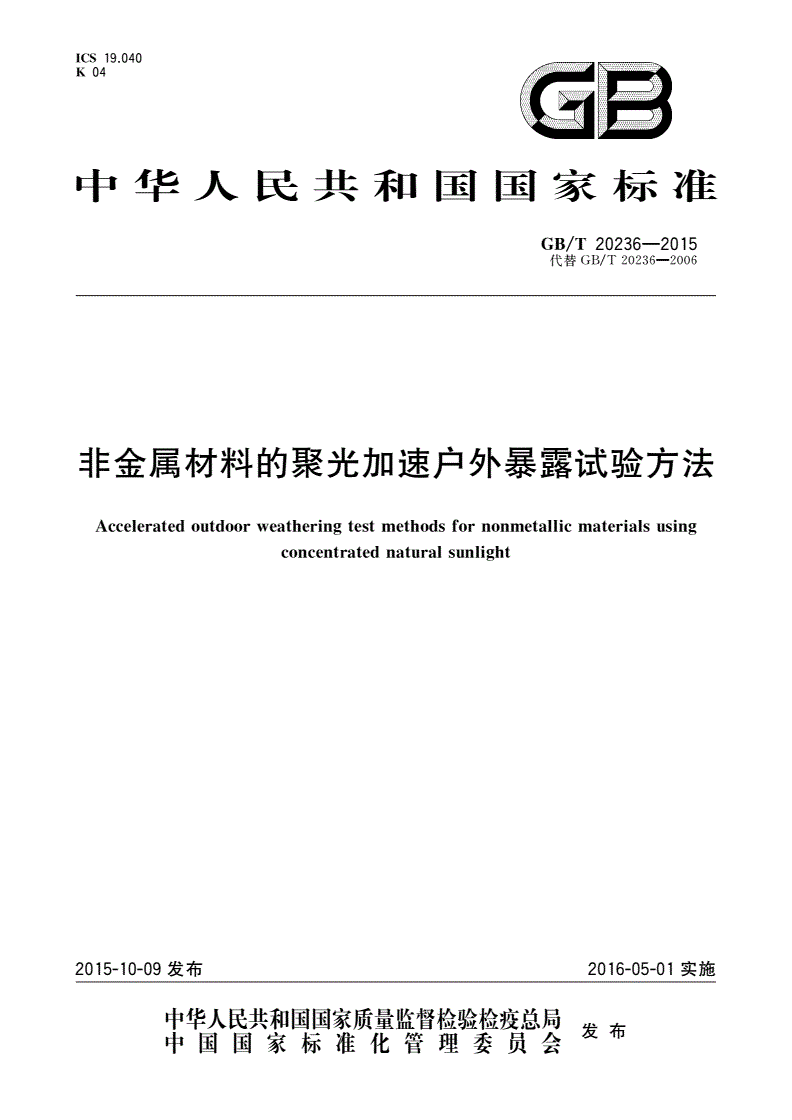

GB/T 20236-2015 非金属材料的聚光加速户外暴露试验方法

ICS19.040

K04

.±1:

中华人民

和国国家标准

J，、、

GB/T20236-2015

代替GB/T20236-2006

非金属材料的聚光加速户外暴露试验方法

Acceleratedoutdoorweatheringtestmethodsfornonmetallicmaterialsusing

concentratednaturalsunlight

2015-10-09发布

2016-05-01实施

中华人民共和国国家质量监督检验检痊总局

发布

中国国家标准化管理委员会

GB/T20236-2015

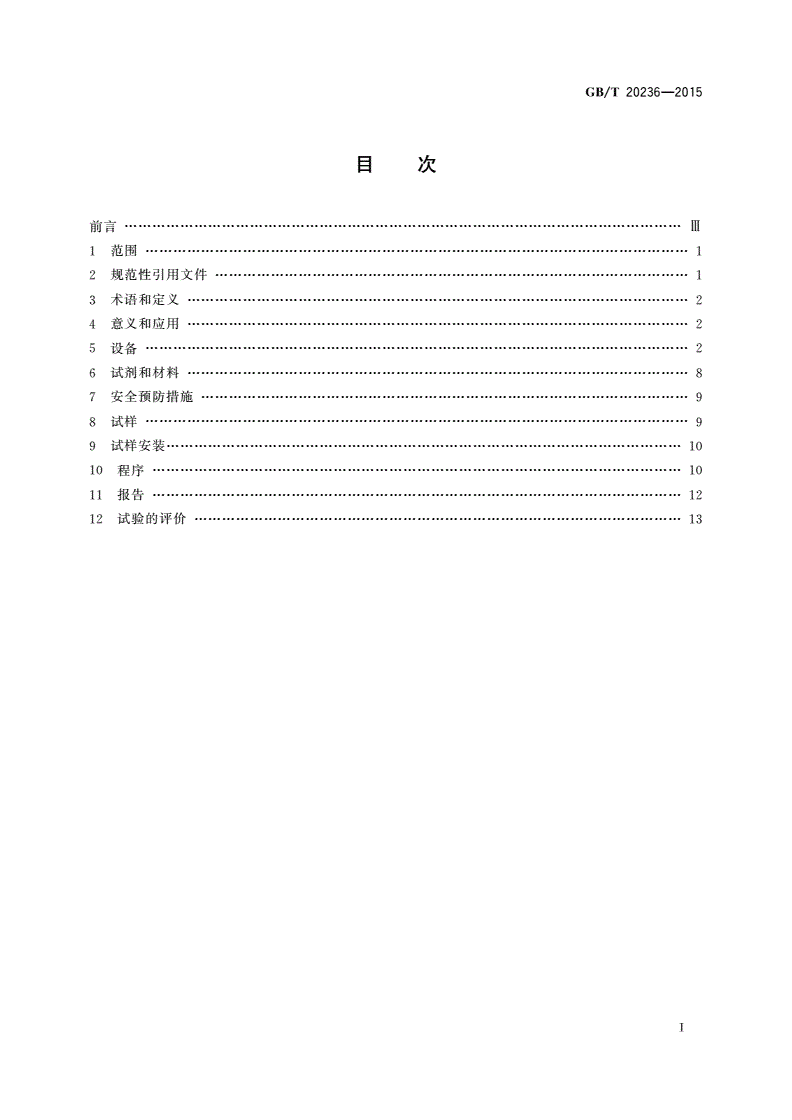

目次

前言………皿

1范围

2规范性引用文件

3术语和定义·

4意义和应用…

5设备……………2

6试剂和材料…………8

7安全预防措施……··

8试样······························································………..9

9试样安装………10

10程序……………四

口报告………..12

12试验的评价………………………四

I

GB/T20236一2015

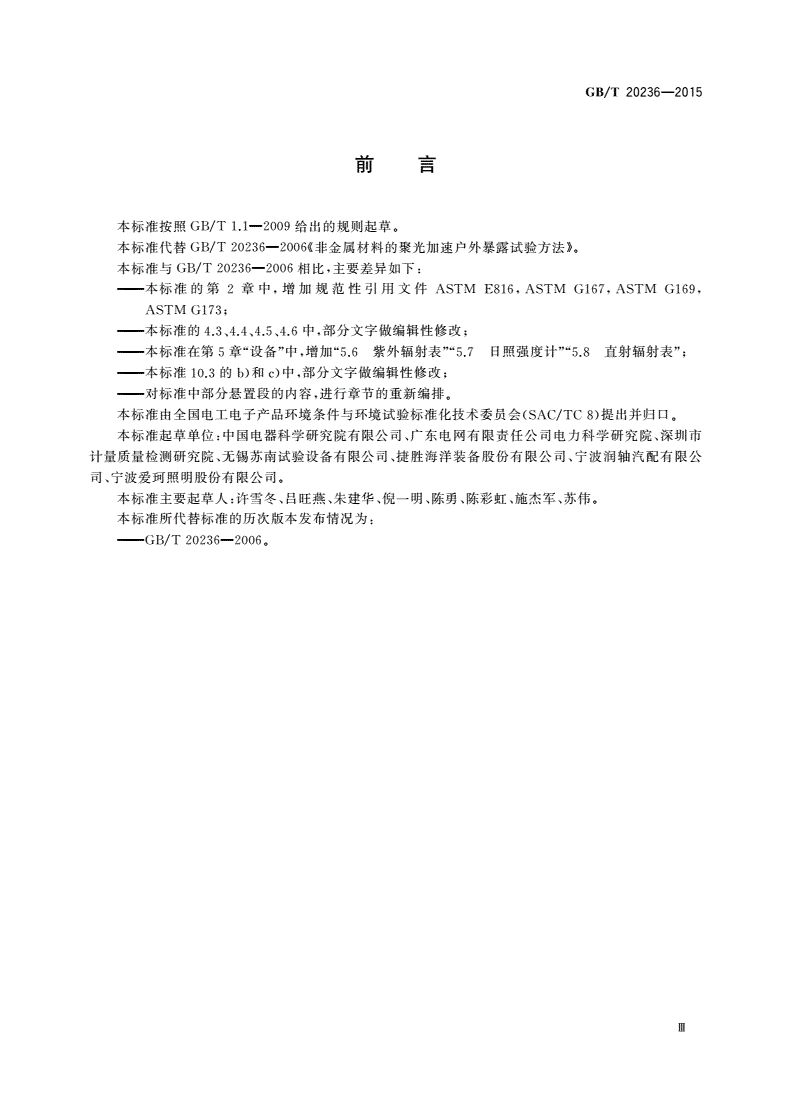

前

本标准按照GB/T1.1-2009给出的规则起草。

本标准代替GB/T20236-2006《非金属材料的聚光加速户外暴露试验方法》。

本标准与GB/T20236-2006相比，主要差异如下：

一一本标准的第2章中，增加规范性引用文件ASTME816,ASTMGl67,ASTMGl69,

ASTMG173;

一一本标准的4.3、4.4、4.5、4.6中，部分文字做编辑性修改；

一一本标准在第5章“设备”中，增加“5.6紫外辐射表”“5.7日照强度计”“5.8直射辐射表”；

一一本标准10.3的b）和c）中，部分文字做编辑性修改z

一一对标准中部分悬置段的内容，进行章节的重新编排。

本标准由全国电工电子产品环境条件与环境试验标准化技术委员会（SAC/TC的提出并归口，

本标准起草单位t中国电器科学研究院有限公司、广东电网有限责任公司电力科学研究院、深圳市

计量质量检测研究院、无锡苏南试验设备有限公司、捷胜海洋装备股份有限公司、宁波润轴汽配有限公

司、宁波爱到照明股份有限公司。

本标准主要起草人z许雪冬、吕旺菇、朱建华、倪一明、陈勇、陈彩虹、施杰军、苏伟。

本标准所代替标准的历次版本发布情况为：

一一一GB/T20236-2006。

皿而

GB/T20236-2015

非金属材料的聚光加速户外暴露试验方法

范围

本标准规定了利用由菲涅耳（Fresnel)反射系统构成的加速户外暴露试验设备进行非金属材料加

速户外暴露试验的方法，同时给出了所使用的设备（见图1和图2）以及设备的使用导则。本标准还规

定了设备和方法可用于确定暴露于日光、热和潮湿下的材料的相对耐久性，前提是假设试验期间发生的

对材料加速老化速率起决定性作用的物理和（或〉化学变化机理没有太大的不同。同时规定了统一的试

样安装方法和试验过程中的维护程序，也给出了设备和反射系统的维护程序。

本标准适用于满足8.2及8.3尺寸要求的试样。

本标准没有给出针对具体材料的最适宜的试验条件，而仅限于测量方法和过程控制。针对具体材

料的试样的准备、试验条件和结果评价可参照已有的标准和规范。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

ASTMD859水中二氧化硅的测试方法（StandardTestMethodforSilicainWater)

ASTMDl014金属基底上油漆和涂层的户外暴露试验操作规程（StandardPracticefor

ConductingExteriorExposureTestsofPaintsandCoatingsonMetalSubstrates)

ASTMDl435塑料的户外老化试验规程（StandardPracticeforOutdoorWeatheringofPlastics)

ASTMDl898塑料制样规程（StandardPracticeforSamplingofPlastics)

ASTMD4141涂层的加速户外暴露试验规程（StandardPracticeforConductingBlackBoxand

SolarConcentratingExposuresofCoatings)

ASTMD4517使用无火焰原子吸收光谱法测定高纯度水中低浓度二氧化硅总量的试验方法

(StandardTestMethodforLow-LevelTotalSilicainHigh-PurityWaterbyFlamelessAtomic

AbsorptionSpectroscopy)

ASTME816现场用的二级基准日射强度计与日射强度计的校准方法（StandardTestMethod

forCalibrationofPyrheliometersbyComparisontoReferencePyrheliometers)

ASTME824户外辐射计的校准转化方法（StandardTestMethodforTransferofCalibration

FromReferencetoFieldRadiometers)

ASTME903使用租分球测定材料的太阳光吸收率、反射率和传播率的试验方法（StandardTest

MethodforSolarAbsorptance,Reflectance,andTransmittanceofMaterialsUsingIntegrating

Spheres)

ASTMG7非金属材料的大气环境暴露试验规程（StandardPracticeforAtmosphericEnviron-

mentalExposureTestingofNonmetallicMaterials)

ASTMG24通过玻璃过滤的日光下暴露的试验规程（StandardPracticeforConducting

ExposurestoDaylightFilteredThroughGlass)

ASTMGl13有关非金属材料的自然及人工气候老化试验的专门术语（StandardTerminology

RelatingtoNaturalandArtificialWeatheringTestsofNonmetallicMaterials)

1

GB/T20236-2015

ASTMG167用直接日射强度表校正日射强度计试验方法（StandardTestMethodfor

CalibrationofaPyranometerUsingaPyrheliometer)

ASTMGl69环境试验基本统计方法应用指南（StandardGuideforApplicationofBasic

StatisticalMethodstoWeatheringTests)

ASTMG173直射及37°半球倾斜面的参考太阳光谱辐照度的标准表（StandardTablesforRefer-

enceSolarSpectrallrradiances:DirectNormalandHemisphericalon37°TiltedSurface)

SAEJ576使用在光学部件如汽车照明装置的透镜和反射镜中的塑料材料（PlasticMaterialsfor

UseinOpticalPartsSuchasLensesReflexReflectorsofMotorVehicleLightingDevices)

3术语和定义

ASTMG113界定的术语和定义适用于本文件。

4意义和应用

4.1本标准的试验结果可用于比较经过特定周期试验的材料之间的相对耐久性。任何加速暴露试验

都不能视为对自然或现场暴露进行了完全的模拟，只有当被试材料的可用于比较的性能等级已经确定

后，本标准的试验结果才可视为能够代表自然或现场暴露试验的结果，

4.2由于不同暴露场地的紫外线、潮湿时间、温度、商染物及其他因素的不同，在不同暴露场地进行自

然或现场暴露试验的材料的相对耐久性会显著不同，因此，即使某一特定条件的加速试验结果能够较好

地比较暴露于某一特定地点的材料的相对耐久性，也不能说明试样在其他地点能够得到同样的结果。

4.3由于材料的类型和型式的多样性，在户外暴露试验中，不建议使用单一的加速因子。不同的温温

度和提高辐照水平对每一种材料和型式的影响是不同的。因此某一种材料的加速因子可能并不适用于

其他材料。由于试验结果的多样性，不管是加速试验还是户外暴露试验结果（通过大量的试验〉，一种材

料只能获得一个加速因子。另外，由于一些重要的气象因素的季节性和年度性差异，户外暴露试验的结

果会相应变化。

4.4在标准给出的范围内，当选择不同的操作条件时，试验结果是不同的。例如，同一材料分批进行试

验时，虽然可认为试样进行了同样的暴露试验、经历了同样的试验时间或周期，但老化的程度有可能会

显著不同。本标准最好用来比较在同一聚光加速设备上、同一时间进行试验的材料的相对耐久性。由

于同类型的暴露设备之间可能存在一定的差异，以及不同时间辐照度和温温度水平的不同，所以建议不

要通过分开进行的相同暴露时间和辐射量的试验去比较材料耐老化性能。

4.5本标准不应用来评判在经过特定时间的加速暴露后是否通过，除非是与同时暴露的参考材料进行

老化程度比较，或者已明确了试验中的可变性，才能做出有统计意义的“通过或不通过”型评判。强烈建

议每次试验中至少同时暴露一种控制试样。控制试样的老化机理应与进行试验的材料的老化机理相

同。最好是使用两种控制试样，一种具有相对好的耐久性，一种具有相对差的耐久性。

4.6建议每种控制试样和被试试样至少有2个试样，统计分析见ASTMGl69。

5设备

5.1试验设备

本试验设备的主要说明如下z

2

GB/T20236-2015

a)表l中循环1、循环2和循环3所使用的试验设备基本上是相同的，唯一不同的是试验循环1

和循环3使用的设备多了一套供水系统。试验循环的选择应考虑到材料的最终用途并经相关

方认同。

表1反射系统设备的常规喷水循环

夜晚

白天

循环

循环

干燥时间

循环

喷水时间干燥时间喷水时间

18min52min8min52min每晚共3次

1次／h

2

不喷水

不喷水

3•3min12min4次／h
