JJG 249-2023 0.1 mW～200 W激光功率计

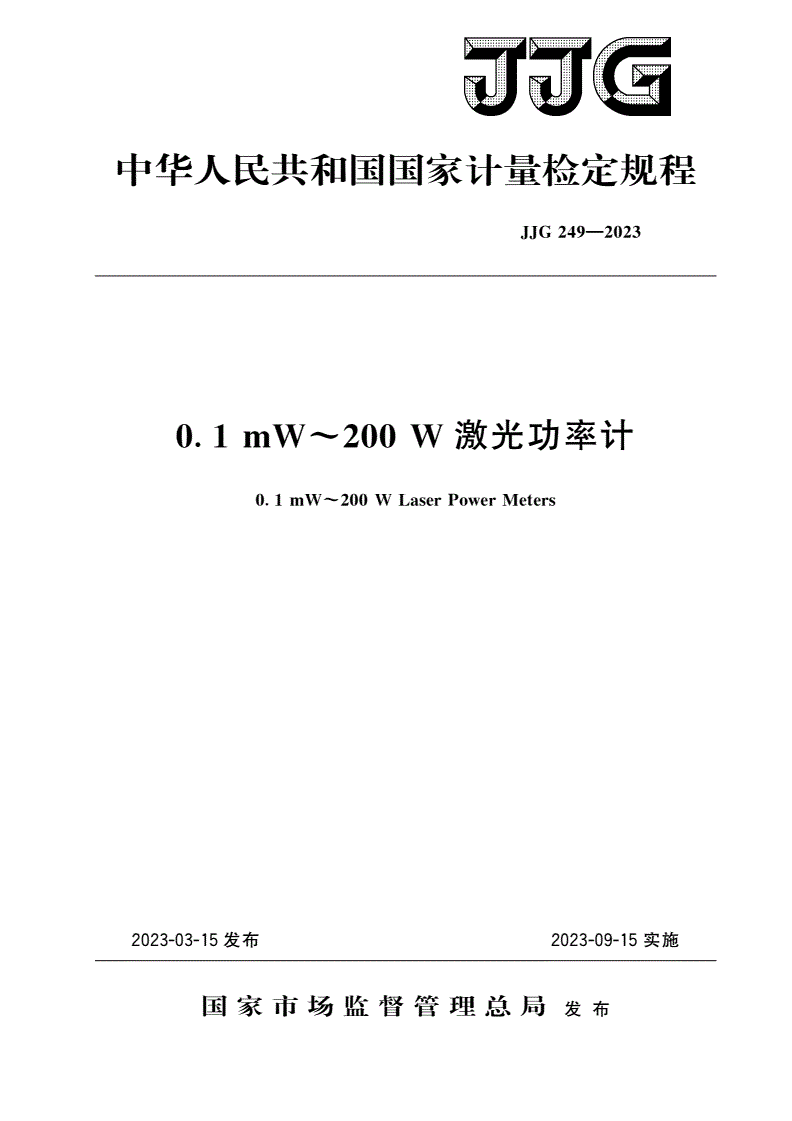

中华人民共和国国家计量检定规程

JJG249—2023

01mW~200W激光功率计

.

01mW~200WLaserPowerMeters

.

2023-03-15发布2023-09-15实施

国家市场监督管理总局发布

JJG249—2023

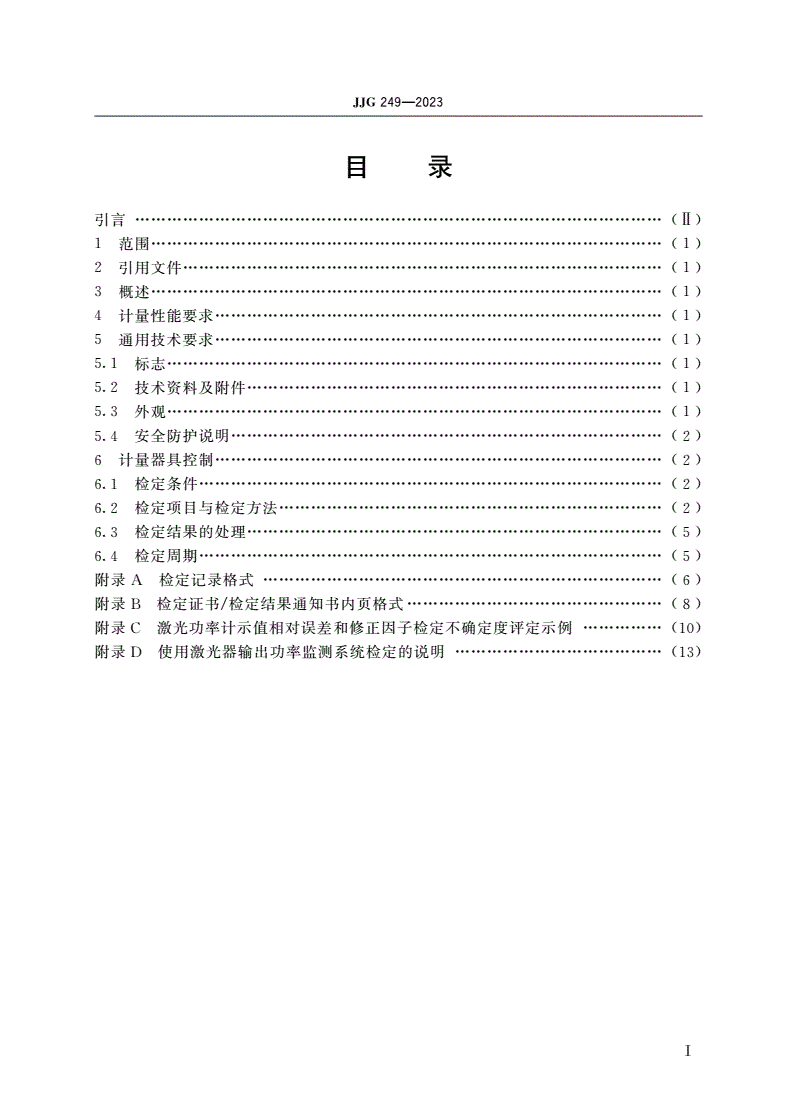

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

概述

3……………………(1)

计量性能要求

4…………(1)

通用技术要求

5…………(1)

标志

5.1…………………(1)

技术资料及附件

5.2……………………(1)

外观

5.3…………………(1)

安全防护说明

5.4………………………(2)

计量器具控制

6…………(2)

检定条件

6.1……………(2)

检定项目与检定方法

6.2………………(2)

检定结果的处理

6.3……………………(5)

检定周期

6.4……………(5)

附录检定记录格式

A…………………(6)

附录检定证书检定结果通知书内页格式

B/…………(8)

附录激光功率计示值相对误差和修正因子检定不确定度评定示例

C……………(10)

附录使用激光器输出功率监测系统检定的说明

D…………………(13)

Ⅰ

JJG249—2023

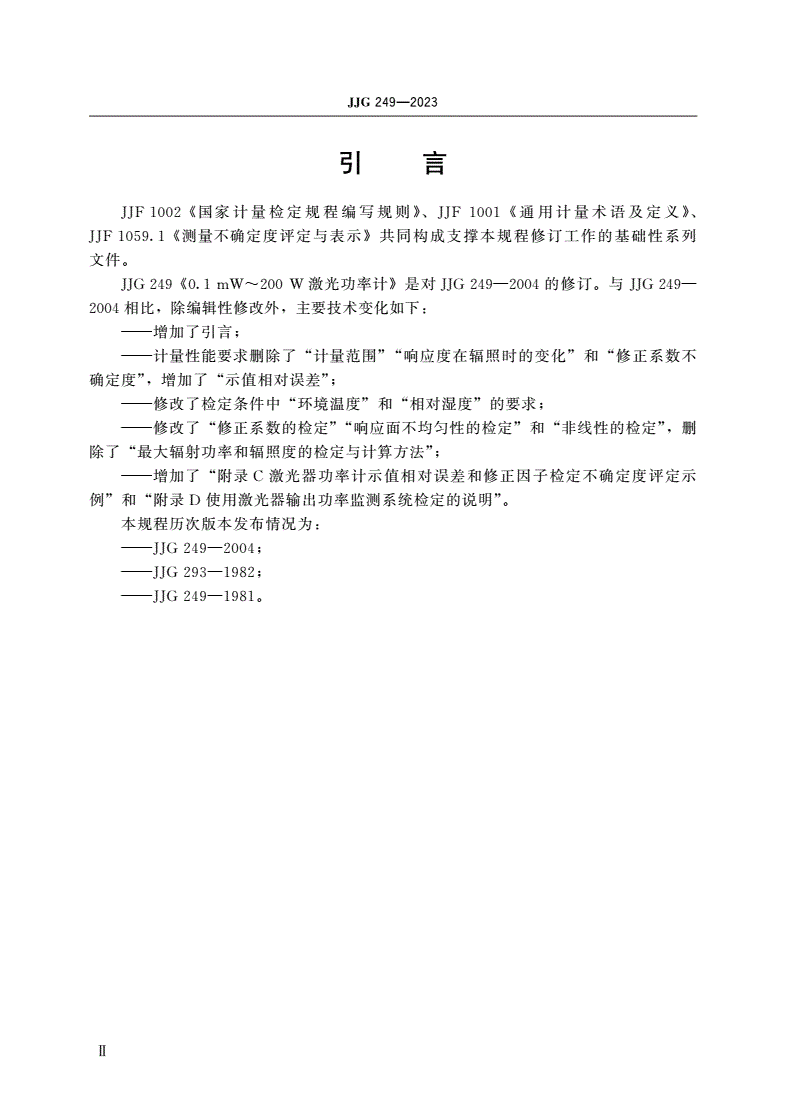

引言

国家计量检定规程编写规则通用计量术语及定义

JJF1002《》、JJF1001《》、

测量不确定度评定与表示共同构成支撑本规程修订工作的基础性系列

JJF1059.1《》

文件

。

激光功率计是对的修订与

JJG249《0.1mW~200W》JJG249—2004。JJG249—

相比除编辑性修改外主要技术变化如下

2004,,:

增加了引言

———;

计量性能要求删除了计量范围响应度在辐照时的变化和修正系数不

———“”“”“

确定度增加了示值相对误差

”,“”;

修改了检定条件中环境温度和相对湿度的要求

———“”“”;

修改了修正系数的检定响应面不均匀性的检定和非线性的检定删

———“”“”“”,

除了最大辐射功率和辐照度的检定与计算方法

“”;

增加了附录激光器功率计示值相对误差和修正因子检定不确定度评定示

———“C

例和附录使用激光器输出功率监测系统检定的说明

”“D”。

本规程历次版本发布情况为

:

———JJG249—2004;

———JJG293—1982;

———JJG249—1981。

Ⅱ

JJG249—2023

01mW~200W激光功率计检定规程

.

1范围

本规程适用于功率范围且波长范围内激光功率

0.1mW~200W0.3μm~11μm

计的首次检定后续检定和使用中检查其他范围的激光功率计校准可参照本规程

、。

执行

。

2引用文件

本规程引用下列文件

:

激光功率计量器具检定系统表

JJG2078

激光小功率计性能检测方法

GB/T11153—2012

凡是注日期的引用文件仅注日期的版本适用于本规程凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规程

,()。

3概述

激光功率计是用于测量激光辐射功率量值的仪器激光功率计通常由激光功率探测

。

器和显示仪表组成其工作原理是激光辐射功率被激光功率探测器探测后直接或间接

。,

转变为电信号在显示仪表中经信号处理显示为被测激光功率量值单位为

,,,W。

激光功率计按测量原理可分为光电型和热电型按几何构造可分为平面型和空腔

,

型按光谱响应特性可分为光谱响应选择型和光谱响应平坦型按是否具有自校准功能

,,

还可分为相对型和绝对型

。

4计量性能要求

接收面响应不均匀性

4.1:≤5%。

非线性不超过

4.2:±5%。

示值相对误差不超过

4.3:±10%。

5通用技术要求

标志

5.1

被检仪器应具有标牌标明仪器的名称型号制造厂商及出厂编号

,、、。

技术资料及附件

5.2

应提供必要的技术资料附件配件

、、。

外观

5.3

应无影响工作性能的电气光学及机械故障或损伤各开关和按键应标志清晰接

、;、

触良好工作正常屏幕应显示清晰

、;。

1

JJG249—2023

安全防护说明

5.4

使用时若可能产生危险辐射需有明确的防护要求或安全说明

,。

6计量器具控制

计量器具控制包括首次检定后续检定和使用中检查

、。

检定条件

6.1

环境条件

6.1.1

环境温度检定期间内温度变化不超过

:23℃±5℃,±2℃;

相对湿度

:≤80%;

其他要求检定区域内应无影响测量结果的空气波动电磁干扰和背景辐射干扰

:、。

计量标准器和主要设备

6.1.2

标准激光功率计

6.1.2.1

按中和的规定标准激光功率计应满足以下要求

JJG20782.42.5,:

功率范围

:0.1mW~200W;

波长范围或特定波长

:0.3μm~11μm();

相对扩展不确定度Uk量程区间

:rel≤1.2%(=2),:[0.1mW,0.1W];

Uk量程区间

rel≤1.6%(=2),:(0.1W,200W]。

激光器选配输出功率稳定或监测系统

6.1.2.2()

功率范围

:0.1mW~200W;

波长波长范围内的特定波长波长变化不超过

:0.3μm~11μm,±2nm;

输出功率不稳定度或功率监测比不稳定度不超过

(0.5h):±0.5%。

激光衰减器

6.1.2.3

波长范围或特定波长

:0.3m~11m()。

注:使用激光衰减μ器时应注意μ其使用波长,入射功率不应超过其损伤阈值,保证激光衰减器与

探测器及激光器出射窗口间无引起辐射危害的反射,无影响衰减量的干涉;当激光器、输

出功率稳定或检测系统具有功率调节功能时,激光衰减器为非必备项。

检定项目与检定方法

6.2

检定项目

6.2.1

检定项目见表

1。

表1检定项目一览表

检定项目首次检定后续检定使用中检查

外观与功能检查

+++

接收面响应不均匀性

+--

非线性

+--

示值相对误差

+++

注:“”表示须检项目,“”表示可不检项目。

+-

2

JJG249—2023

检定方法

6.2.2

外观与功能检查

6.2.2.1

按规定的内容采用目视观察与手动试验相结合的方法检查

5.1~5.4,。

接收面响应不均匀性检定

6.2.2.2

检定装置框图

a.

接收面响应不均匀性检定装置框图见图

1。

图接收面响应不均匀性检定装置框图

1

检定方法

b.

按图所示的框图连接并调整检定装置调整激光器或激光衰减器使激光功率处

1。,

于检定量程内任一挡位的之间调整激光束垂直入射到被检激光功率计接

30%~80%,

收面按中的规定检定用激光束直径应为被检激光功率计

。GB/T11153—20125.3.2,

接收面直径或对角线的检定区域直径应不小于被检激光功率计接收面直径

1/20~1/5,

或对角线的分别沿水平和垂直方向等间距移动被检激光功率计记录每一位置的

1/3。,

被检激光功率计示值示值应扣除零点各方向最少取个等间隔测量点且测量点数

,。3,

应为奇数接收面响应不均匀性检定参考测量点位置示意图如图所示其中实心点为

。2,

参考的测量点位置虚线点为可增加的测量点位置

,。

图接收面响应不均匀性检定参考测量点位置示意图

2

当激光器输出功率稳定度达不到的要求且无激光功率稳定系统时应使用

6.1.2.2,

激光器输出功率监测系统进行检定相应的检定方法见附录

,D。

数据处理

c.

按公式计算被检激光功率计的接收面响应不均匀性

(1):

PP

max-min

U

Δ=

(1)

P

式中

:

P被检激光功率计测量各检定位置的功率最大值

max———;

P被检激光功率计测量各检定位置的功率最小值

min———;

P被检激光功率计测量各检定位置的功率平均
