GB/T 15658-2012 无线电噪声测量方法

ICS33.100

M04

中华人民共和国国彖标准

GB/T15658—2012

代替GB/T15658—1995

无线电噪声测量方法

Methodformeasurementsofradionoise

2012-12-31发布2013-06-01实施

GB/T15658—2012

■ir■■i

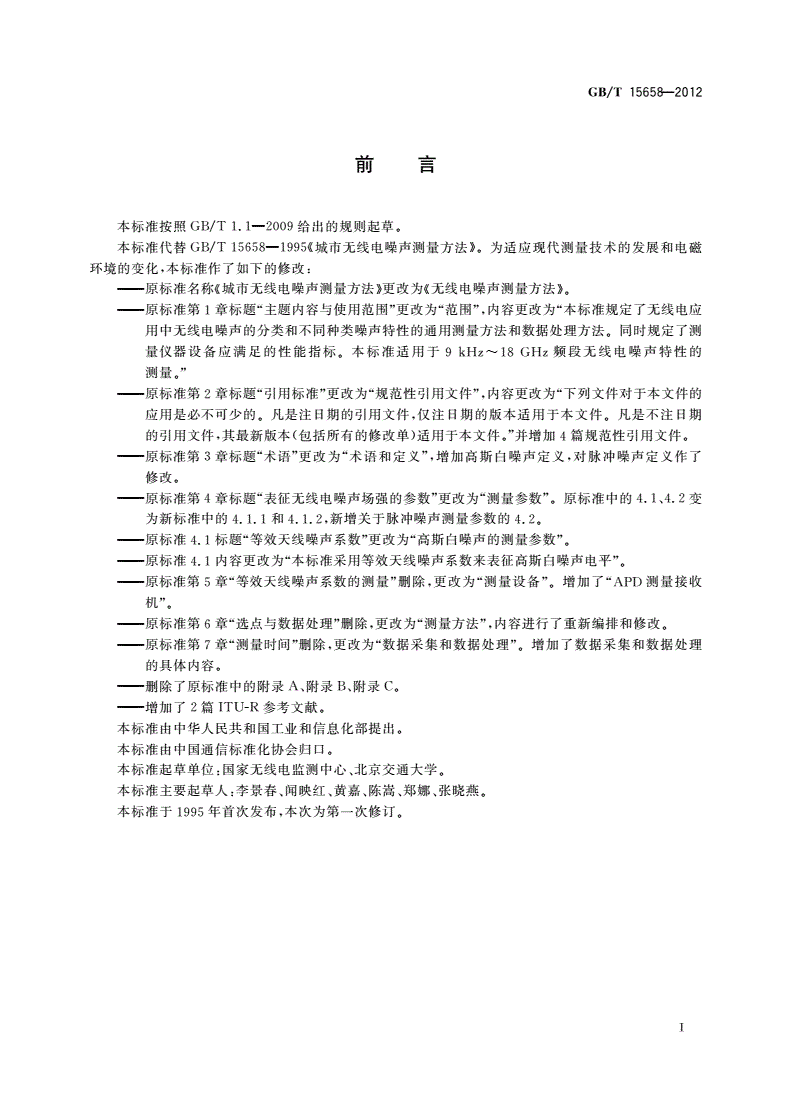

刖吕

本标准按照GB/T1.1-2009给出的规则起草。

本标准代替GB/T15658—1995《城市无线电噪声测量方法》。为适应现代测量技术的发展和电磁

环境的变化，本标准作了如下的修改：

——原标准名称《城市无线电噪声测量方法》更改为《无线电噪声测量方法》。

—原标准第1章标题“主题内容与使用范围”更改为“范围”，内容更改为“本标准规定了无线电应

用中无线电噪声的分类和不同种类噪声特性的通用测量方法和数据处理方法。同时规定了测

量仪器设备应满足的性能指标’本标准适用于9kHz-18GHz频段无线申，噪声特性的

测量。”

—原标准第2章标题“引用标准”更改为“规范性引用文件”，内容更改为“下列文件对于本文件的

应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期

的引用文件，其最新版本（包括所有的修改单）适用于本文件。”并增加4篇规范性引用文件。

—原标准第3章标题“术语”更改为“术语和定义”，增加高斯白噪声定义，对脉冲噪声定义作了

修改。

—原标准第4章标题“表征无线电噪声场强的参数”更改为“测量参数”。原标准中的4.1、4.2变

为新标准中的4.1.1和4.1.2,新增关于脉冲噪声测量参数的4.2O

——原标准4.1标题“等效天线噪声系数”更改为“高斯白噪声的测量参数”。

——原标准4.1内容更改为“本标准采用等效天线噪声系数来表征高斯白噪声电平”。

—原标准第5章“等效天线噪声系数的测量”删除，更改为“测量设备”。增加了“APD测量接收

机”。

—原标准第6章“选点与数据处理”删除，更改为“测量方法”，内容进行了重新编排和修改。

—原标准第7章“测量时间”删除，更改为“数据采集和数据处理”。增加了数据采集和数据处理

的具体内容。

——删除了原标准中的附录A、附录B、附录Co

——增加了2篇ITU-R参考文献。

本标准由中华人民共和国丁业和信息化部提出。

本标准由中国通信标准化协会归口。

本标准起草单位：国家无线电监测中心、北京交通大学。

本标准主要起草人:李景春、闻映红、黄嘉、陈嵩、郑娜、张晓燕。

本标准于1995年首次发布，本次为第一次修订。

T

GB/T15658—2012

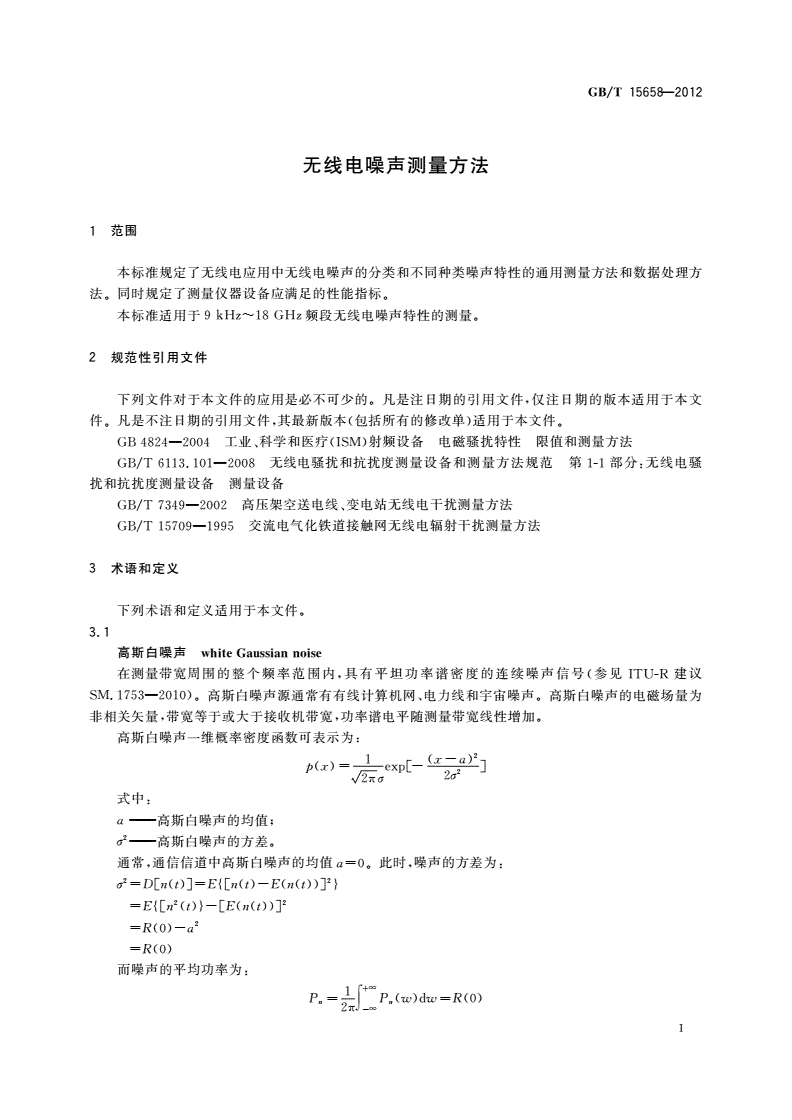

无线电噪声测量方法

本标准规定了无线电应用中无线电噪声的分类和不同种类噪声特性的通用测量方法和数据处理方

法。同时规定了测量仪器设备应满足的性能指标。

本标准适用于9kHz〜18GHz频段无线电噪声特性的测量。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB4824—2004丁业、科学和医疗(ISM射频设备电磁骚扰特性限值和测量方法

GB/T6113.101-2008无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分：无线电骚

扰和抗扰度测量设备测量设备

GB/T7349—2002高压架空送电线、变电站无线电干扰测量方法

GB/T15709—1995交流电气化铁道接触网无线电辐射干扰测量方法

3术语和定义

下列术语和定义适用于本文件。

高斯白噪声whiteGaussiannoise

在测量带宽周围的整个频率范围内，具有平坦功率谱密度的连续噪声信号(参见ITU-R建议

SM.1753-2010).高斯白噪声源通常有有线计算机网、电力线和宇宙噪声。高斯白噪声的电磁场量为

非相关矢量，带宽等于或大于接收机带宽，功率谱电平随测量带宽线性增加。

高斯白噪声一维概率密度函数可表示为：

式中：

U——高斯白噪声的均值；

,——高斯白噪声的方差。

通常，通信信道中高斯白噪声的均值0=0。此时，噪声的方差为:

<T2=DL«G)]=E{L«(O-E(«(/)r}

=E{[/(r)}—[e(”(/))]2

=R(0)—a2

=R(0)

而噪声的平均功率为：

P„(w)dw=JC(O

1

GB/T15658—2012

3.2

脉冲噪声impulsivenoise

由持续时间短、幅度大的不规则脉冲所组成的非连续噪声信号（参见ITU-R建议书SM.1753-

2010）0脉冲噪声源通常有点火火花、闪电、计算机和超宽带器件。脉冲噪声的电磁场量为相关矢量，带

宽大于接收机带宽，功率谱电平随测量带宽的平方而增加。

大部分脉冲噪声服从Wcibull分布，其概率密度为：

/（w）——exp（——）

aa

式中：

Q——曲线尺度参数；

b——曲线形状参数。

相应的概率分布函数为：

/＞（w）—1—F（w）—J/（w）dw=厂如

注：改写GB/T14733.7—2008,定义702-08-07。

4测量参数

4.1高斯白噪声的测量参数

4.1.1等效天线噪声系数的定义

本标准直接采用等效天线噪声系数来表征高斯白噪声电平,等效天线噪声系数定义为：

厲一101g（存）

ktabrn

式中：

Fa——等效天线噪声系数，单位为分贝（dB）；

P"——当带宽为以时,从一等效无耗天线得到的噪声功率，单位为瓦（W）；

k——波尔兹曼常数,^=1.38X10^\单位为焦耳每开（J/K）；

h——参考温度，通常可取288K（15°C）,单位为开（K）；

brn——噪声测量设备等效噪声功率带宽，单位为赫兹（Hz）。

4.1.2等效天线噪声系数与高斯白噪声电平均方根值的关系

F”=Vrms+Ka—101g^r„—201gf+95.5

式中：

vrms—
