SB/T 10866-2012 家用平板电视接收机安装架技术规范与使用要求

ICS03.080.01

A20

备案号:—

385272013

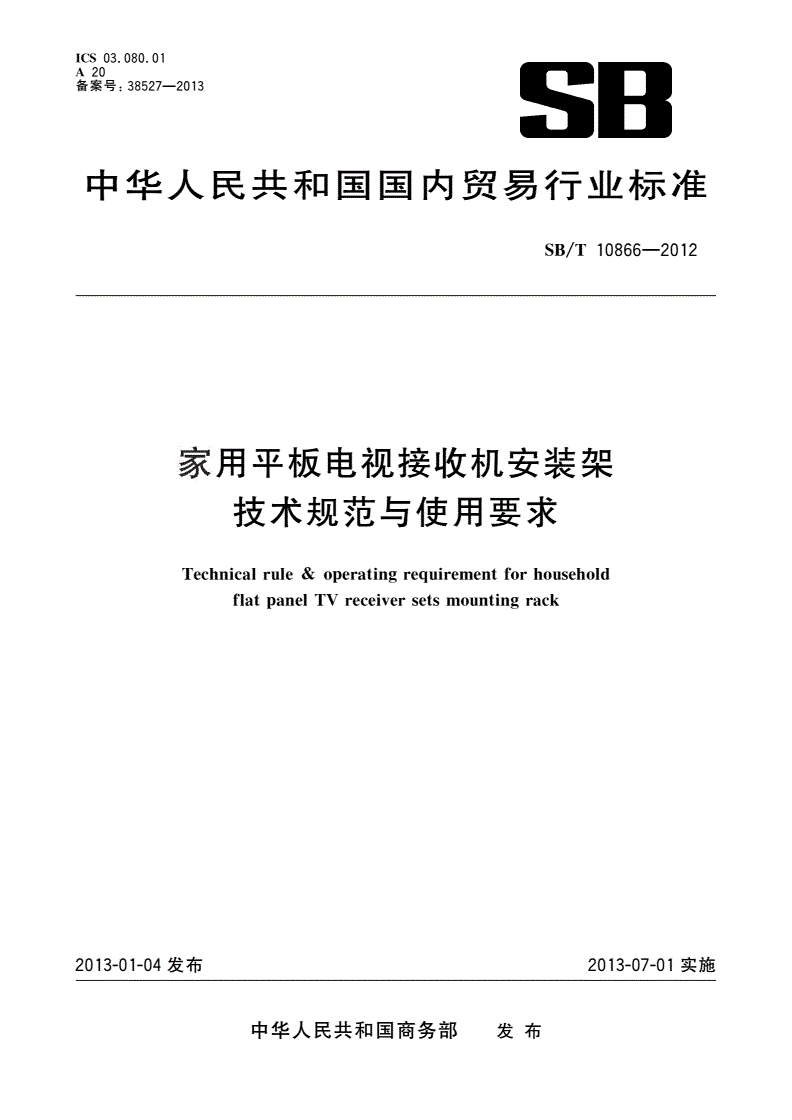

中华人民共和国国内贸易行业标准

/—

SBT108662012

家用平板电视接收机安装架

技术规范与使用要求

ㅤㅤㅤㅤ

Technicalrule&oeratinreuirementforhousehold

pgq

flatanelTVreceiversetsmountinrack

pg

2013-01-04发布2013-07-01实施

中华人民共和国商务部发布

/—

SBT108662012

家用平板电视接收机安装架

技术规范与使用要求

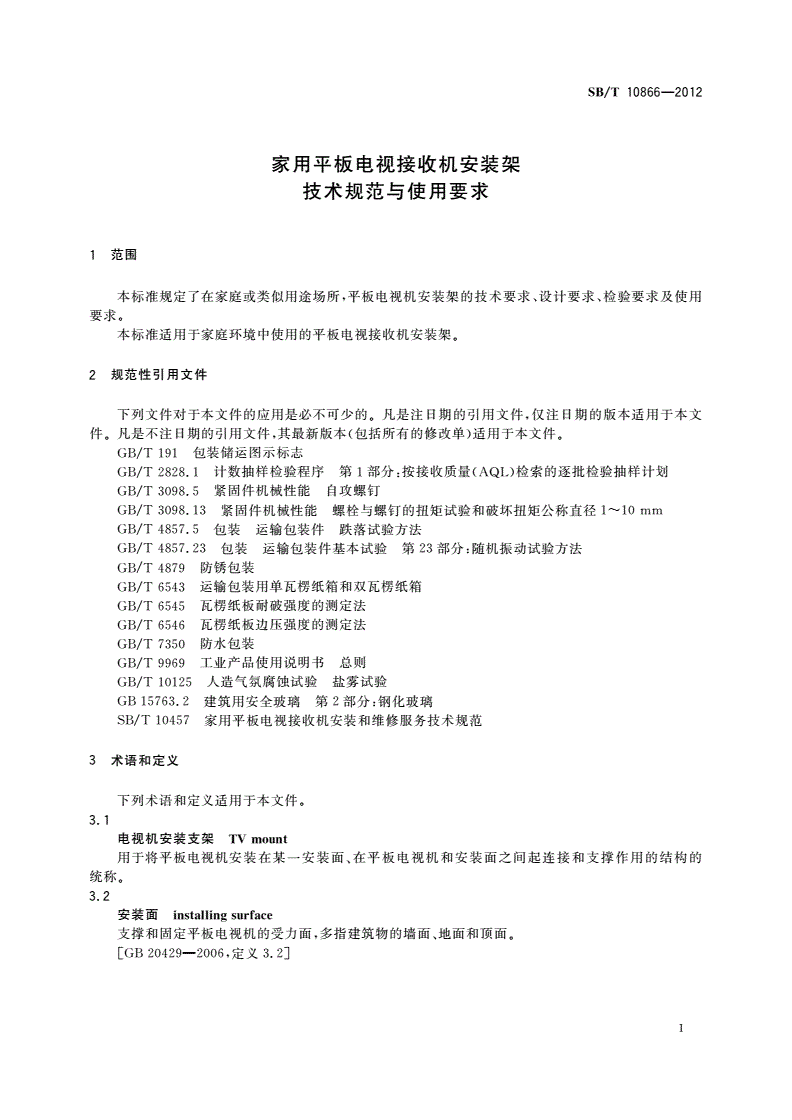

1范围

,、、

本标准规定了在家庭或类似用途场所平板电视机安装架的技术要求设计要求检验要求及使用

要求。

本标准适用于家庭环境中使用的平板电视接收机安装架。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/包装储运图示标志

GBT191

/:()

计数抽样检验程序第部分按接收质量检索的逐批检验抽样计划

GBT2828.11AQL

/紧固件机械性能自攻螺钉

GBT3098.5

/紧固件机械性能螺栓与螺钉的扭矩试验和破坏扭矩公称直径

GBT3098.131~10mm

/包装运输包装件跌落试验方法

GBT4857.5

/:

包装运输包装件基本试验第部分随机振动试验方法

GBT4857.2323

ㅤㅤㅤㅤ

/防锈包装

GBT4879

/运输包装用单瓦楞纸箱和双瓦楞纸箱

GBT6543

/瓦楞纸板耐破强度的测定法

GBT6545

/瓦楞纸板边压强度的测定法

GBT6546

/防水包装

GBT7350

/工业产品使用说明书总则

GBT9969

/人造气氛腐蚀试验盐雾试验

GBT10125

:

建筑用安全玻璃第部分钢化玻璃

GB15763.22

/家用平板电视接收机安装和维修服务技术规范

SBT10457

3术语和定义

下列术语和定义适用于本文件。

3.1

电视机安装支架TVmount

、

用于将平板电视机安装在某一安装面在平板电视机和安装面之间起连接和支撑作用的结构的

统称。

3.2

安装面installinsurface

g

,、。

支撑和固定平板电视机的受力面多指建筑物的墙面地面和顶面

[—,]

GB204292006定义3.2

1

/—

SBT108662012

3.3

倾斜架tiltmount

,,。

墙面架的一种使用这种安装支架可以对电视机的俯仰角度在一定范围内进行调节

3.4

旋转架;

articulatemountswivelmount

,,。

墙面架的一种这种安装支架具有一个或多个旋转关节可以对电视机进行旋转调节旋转架可有

电视机俯仰角度调节或伸缩功能。

3.5

接口板TVlate

p

安装支架中与平板电视机安装接口相连接的面板。

3.6

墙面板walllate

p

安装支架中与安装面相连接的面板。

3.7

连接臂arm

安装支架中连接接口板和墙面板的关节臂。

3.8

自由停支架freestobracket

p

ㅤㅤㅤㅤ

,

利用摩擦自锁原理使电视机仅在重力作用下就可在一定倾角范围内任意位置实现可靠定位和自

锁的一类支架。

3.9

落地支架TVstand

带有落地底座的安装支架。

3.10

移动支架mobilemount

,。

带有滚轮可在地面上移动的支架

4产品分类

4.1类别

()、()、()。

按安装架调节能力分为固定式G俯仰倾角F多向调节D

()、()、()、()。

按安装形式分为壁挂式B落地式L移动式Y吊顶式D

2

/—

SBT108662012

4.2型号

():

安装架的型号及其含义如下以型英寸俯仰倾角壁挂式电视安装架为例

TBF42-55G1142-55

5技术要求

5.1结构

5.1.1支架接口

,

支架安装孔数量及大小应满足平板电视接收机承载要求支架接口板与平板电视接收机连接安装

孔距可参见表要求。

1

ㅤㅤㅤㅤ

表1平板电视机安装孔距表

平板电视机

水平与垂直孔距

质量

尺寸mm

kg

≤560mm75×75

<5

(英寸)

≤22100×100

100×100

>560mm~≤1070mm

5~25200×100

(英寸英寸)

>22~≤42

200×200

200×200

>1070mm~≤1520mm

25~36400×200

(英寸英寸)

>42~≤60

400×400

400×400

>1520mm

>36600×400

(英寸)

>60

800×400

5.1.2墙面板

墙面板上安装孔位的设置要充分考虑安装人员在实际安装环境下适当调整安装螺钉位置的需求,

以及考虑石膏墙木挡间距的要求。

3

/—

SBT108662012

5.1.3电视机距墙面距离

/,

平板电视机安装后最小离墙距离应符合SBT10457中有关要求应便于插拔电源并为平板电视

机提供散热通道。

5.1.4调节空间

,,,

采用旋扭锁紧的倾斜架电视机安装后电视机水平中心位置到安装面垂直距离≥120mm便于安

装和用户调整。

5.1.5可视角度

倾斜架俯仰角度调节范围应达到仰角,。

5.1.5.10°~15°俯角0°~15°

,,,

5.1.5.2平板电视机装上旋转架后旋转架左右摆角幅度范围>±30°宽幅摆动架≤±60°超宽幅摆

动架应。

>±60°

5.1.6布线功能

、,、。

安装支架应设置布线槽布线挂钩等布线措施防止线缆产生扭转挤压

5.1.7安全防脱

,

应保证至少经过两个机械动作才能把平板电视机从安装支架上取下防止因外力的偶然冲击而导

致电视机掉落。

5.1.8防盗装置ㅤㅤㅤㅤ

用于公共场所的安装支架应有防盗设计。

5.2螺钉附件

、。

5.2.1平板电视机安装架出厂应附电视机安装螺钉墙面安装螺钉和塑料膨胀管

、。

5.2.2安装螺钉类型规格应满足平板电视接收机载荷要求

,。

5.2.3墙面安装螺钉为自攻螺钉配备相应的膨胀管

,。

对不同的墙体自攻螺钉和膨胀管的组合应用见表表中所列有木挡的石膏板墙应经实际

5.2.422

,,、,

检验墙体强度才可安装电视支架未列出的其他墙体类型如轻质砖墙大理石墙面等应经加固处理并

经实际试验后才能安装电视支架。

表2自攻螺钉和膨胀管的组合应用

石膏板墙

螺钉附件混凝土墙实心砖墙木墙

()

有木挡

自攻螺钉√√√√

膨胀管√√××

图例说明:———使用,———不使用。

√×

/。,

5.2.5自攻螺钉机械性能应符合GBT3098.5的要求由于高强度螺钉易产生氢脆不建议使用性

。,。

能等级≥9.8级的自攻螺钉若必须使用应在自攻螺钉电镀后1h内进行去氢处理

,,

5.2.6吊顶架的墙面安装需要使用膨胀管的应使用金属膨胀管或金属膨胀螺钉不得使用塑料膨

4

/—

SBT108662012

胀管。

5.3性能

5.3.1载荷

5.3.1.1极限载荷

,;,。

安装架用于家庭环境应符合倍额定载荷用于公共场所环境应符合倍额定载荷应持续

45

;、、;,,

1min应无裂纹断裂无严重不可恢复的变形墙面安装用自攻螺钉和膨胀管的在加载时间结束后

、。

不出现松动或拔出螺钉无掉头断裂

、。

倾斜支架在承重倍额定载荷时应能在可调角度范围内任意位置可靠固定无滑移

5.3.1.22

,

旋转支架在承重倍额定载荷时电视机面板因支架整体变形而产生的最大水平倾

5.3.1.31

斜。

≤1.5°

,,电视机不得产生侧

旋转支架在承重倍额定载荷时将电视机面板的承载部件水平倾斜

5.3.1.415°

向滑移。

旋转支架在承重倍额定载荷时不得因变形使支架部件之间发生干涉。

5.3.1.52

5.3.2耐久性

,

各运动关节在倍额定载荷下以的频率往复摆动摆动行程覆盖满行程的

10.2Hz~0.3Hz80%

,,、、

以上累计运行1000次后不得产生大于70dB的噪声累计5000次后不发生断裂部件严重磨损电

视机掉落等现象。

5.3.3稳定性

ㅤㅤㅤㅤ

(),

落地支架包括移动支架以倍额定载荷加载以最易倾倒的方式放置在与水平面成倾

5.3.3.1110°

角的斜面上时不得倾倒。

,,,

移动支架在进行稳定性试验时应在斜面上设置挡块以拦阻移动支架的脚轮防止移动

5.3.3.210°

,。

支架在斜面上滑动但挡块的设置不应妨碍移动支架的倾倒

,。

5.3.3.3移动支架脚轮在常温下以任意方向施加22N的拉力持续1min不得松脱

5.3.4防意外冲击能力

,

在平板电视机安装支架施加倍额定载荷情况下倾斜支架和旋转支架应处于离安装面最大伸出

1

,,,

位置用个直径质量约的光滑实心钢球用的冲击能量以自由落体或摆锤

150.8mm0.54kg6.8J

,、、。

下落一定高度的方式垂直或水平方向冲击安装支架的任意部位不产生裂纹断裂电视机掉落等现象

,铅垂线上。

使用摆锤方式时钢球悬挂点与被测试点应处于同一

5.4安装

,

安装架及其附件应能保证平板电视接收机安全正常的运行并符合相应的国家标准要求及符合说

明书的要求。

5.5其他

,

5.5.1安装架中玻璃部件应达到GB15763.2中的规定但对于厚度在4.8mm以下的钢化玻璃无此

要求。

5.5.2安装架中塑料部件应满足相关防火等级的要求。

,、。

安装架中塑料部件需经且的高温测试不产生明显的或影响装配的收缩和翘曲

5.5.370℃7h

5

/—

SBT108662012

,,

5.5.4安装架不应有锐边或尖角管件开口应有端盖封堵各缺口或缝隙处应确保避免压伤或挤压

手指。

、,、、、、

5.5.5安装架中金属部件应进行电镀喷涂等防腐处理外观无变形扭曲毛边刮伤掉漆喷涂不均

、,、。

匀油渍等高湿高盐地区或近海区域使用的支架应采用不锈钢紧固件

5.5.6安装架的最低使用寿命不低于平板电视机的安全使用年限。

()、()(),

5.5.7极限载荷试验5.3.1.1耐久性试验5.3.2和冲击试验5.3.4均为破坏性试验试验完成

,。

后支架产品的整体或部件均不得继续使用

6设计要求

安装架设计应考虑下列情况:

)、、,、、、

a一般应安装在水泥实心砖空心砖墙体若安装在石膏板薄木板大理石板玻璃板等特殊安

、、;

装面应做预设内置钢结构穿钉托架等特殊处理

)平板电视机通风散热问题;

b

),,。

c观看电视的要求以人眼平视±15°确定支架倾角等相关参数

7试验要求

通常采用以下方法试验:

)除另有,;

a规定外试验环境温度为25℃±3℃

)安装架的承载能力按进行试验;

b5.3.1

ㅤㅤㅤㅤ

)安装架的耐久性按进行试验;

c5.3.2

)落地架的稳定性按进行试验;

d5.3.3

)安装架的防意外冲击能力按进行试验;

e5.3.4

)塑料件高温变形按进行试验;

f5.5.3

)包装箱按/进行跌落试验;

gGBT4857.5

)包装箱按/进行震动试验;

hGBT4857.23

)紧固件扭矩检查按/的规定进行;

iGBT3098.13

)()/;

j产品部件包括紧固件耐腐蚀性能按GBT10125进行试验

),。

k客户有环保需要按相应的标准进行测试

8检验要求

8.1通检

,、、

8.1.1安装架应经制造厂检验部门检验合格后方能出厂并应附有质量检验合格证使用说明书保

修单。

8.1.2外形及装配尺寸质量符合图样技术指标要求。

包装材料的检查按/、/和/的规定进行。

8.1.3GBT6545GBT6546GBT6543

8.2必检

检验内容见表3。

6

/—

SBT108662012

表3产品检查内容表

序号检验项目技术要求条款检验方法致命缺陷

、

1包装附件与标志检查9视检短缺与缺项

2结构件表面检查5.5视检及工具变形

3涂漆或涂塑件表面检查5.5视检无喷涂与划伤

4标准件检验5.2视检短缺与无防锈

8.3抽检

/、、。

按检查批量抽样方案检查水平及合格质量水平

8.3.1GBT2828.1

、、。

8.3.2按设计要求对加工精度拉力压力进行检查

、、

9标志包装运输和贮存要求

、、、/。、,/、

标志包装运输贮存应符合GBT191中的相关规定包装应做防锈防水并符合GBT4879

/;;。

GBT7350规定运输中防止摔撞贮存中应防止浸水和有腐蚀性气体的存在

10产品说明书要求

/。ㅤㅤㅤㅤ:

产品说明书符合GBT9969相关规定应满足以下要求

),;

a所用文字应用规范的汉字和英文字字体清晰

)、、,“”;

b应详细说明安装方法使用方式注意事项等且有应由专业人员安装的字样

),“”;

c在封面或首页上应标注使用产品前请仔细阅读本使用说明书的字样

)应有关于适合于何种墙体的描述;

d

),,

e应有各技术参数说明突出注明安装支架所能承受的最大载荷且有对超载使用的危险警告

标志;

)、加文字说明;

f安装使用说明应采用图解

)、,,

g应与产品上标注的型号规格相一致不同规格的产品如用同一本使用说明书时不同之处应

分开表述;

),;

h应注明每两个月检查一次各连接部件查看是否有松动或损坏情况

)、、。

i应有生产者的型号名称联系电话和地址
