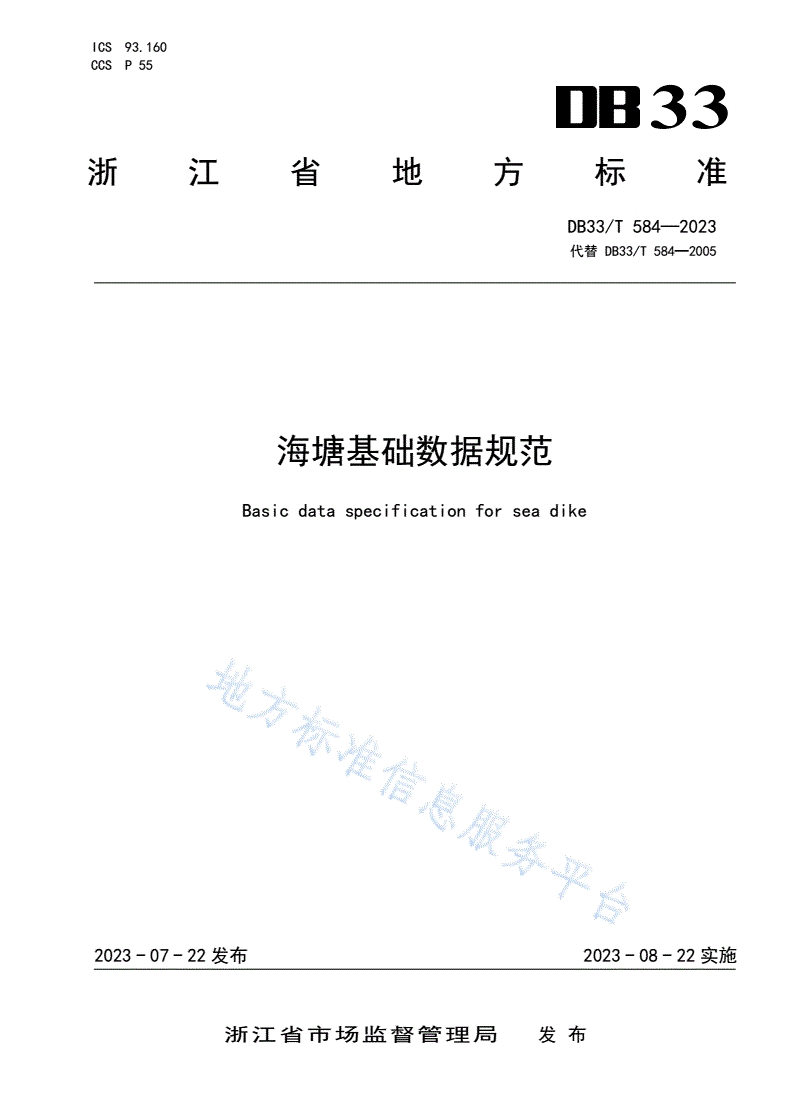

DB33/T 584-2023 海塘基础数据规范

ICS93.160

CCSP55

33

浙江省地方标准

DB33/T584—2023

代替DB33/T584—2005

代替DB33/T584-2005

海塘基础数据规范

Basicdataspecificationforseadike

2023-07-22发布2023-08-22实施

浙江省市场监督管理局发布

DB33/T584—2023

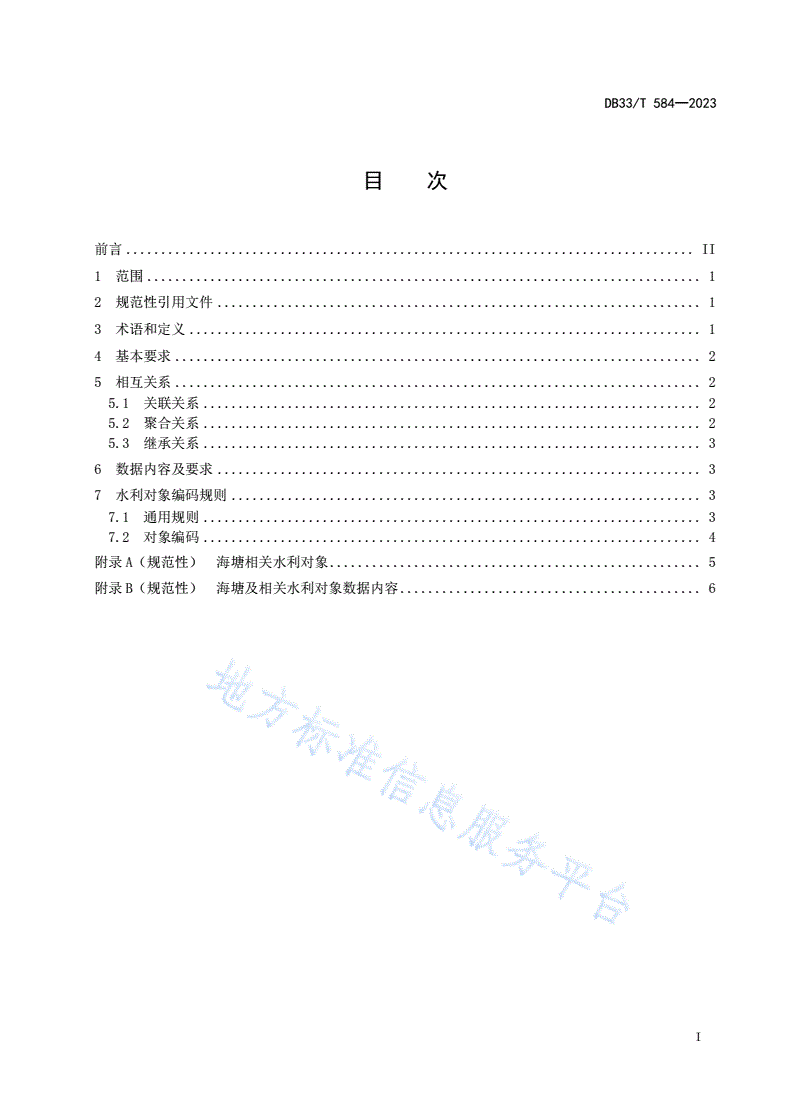

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4基本要求...........................................................................2

5相互关系...........................................................................2

5.1关联关系.......................................................................2

5.2聚合关系.......................................................................2

5.3继承关系.......................................................................3

6数据内容及要求.....................................................................3

7水利对象编码规则...................................................................3

7.1通用规则.......................................................................3

7.2对象编码.......................................................................4

附录A（规范性）海塘相关水利对象.....................................................5

附录B（规范性）海塘及相关水利对象数据内容...........................................6

I

DB33/T584—2023

前言

本标准按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本标准代替DB33/T584—2005《浙江省海堤名称代码》。与DB33/T584—2005相比，除结构调整

和编辑性改动外，主要技术变化如下：

a)更改了“范围”一章（见第1章，2005年版的第1章）；

b)更改了“规范性引用文件”一章（见第2章，2005年版的第2章）；

c)更改了“术语和定义”的引导语（见第3章，2005年版的第3章），增加了“海塘”“海塘相

关水利对象”“关联关系”“聚合关系”“继承关系”“空间要素”的定义（见3.1、3.2、3.3、

3.4、3.5、3.6），删除了“编码”“代码”“海堤”“行政区划”的定义（见2005年版的3.1、

3.2、3.3、3.4）；

d)增加了“基本要求”一章（见第4章），删除了“编码原则”一章（见2005年版的第4章）；

e)增加了“相互关系”一章（见第5章）；

f)增加了“数据内容及要求”一章（见第6章），删除了“代码表”一章（见2005年版的第6

章）；

g)增加了“水利对象编码规则”（见第7章），删除了“编码对象和代码格式”一章（见2005

年版的第5章）；

h)增加了“海塘相关水利对象”的范围与释义（见附录A）；

i)增加了“海塘及相关水利对象数据内容”的有关内容（见附录B）。

请注意本标准中的某些内容可能涉及专利。本标准的发布机构不承担识别专利的责任。

本标准由浙江省水利厅提出并组织实施。

本标准由浙江省水利标准化技术委员会归口。

本标准起草单位：浙江省钱塘江流域中心、浙江省水利河口研究院（浙江省海洋规划设计研究院）、

浙江省水利科技推广服务中心、浙江省水利信息宣传中心。

本标准主要起草人：朱娴娴、吴辉、朱雄斌、王建华、陈捷、梅放、余延芬、周肖璐、王璟、徐夏

婷、顾世杰、黄康、罗林峰、金宣辰、王云翔、金琛。

本标准及其所代替标准的历次版本发布情况为：

——2005年首次发布为DB33/T584—2005；

——本次为第一次修订。

II

DB33/T584—2023

海塘基础数据规范

1范围

本标准规定了海塘相关基础数据的基本要求、相互关系、数据内容及要求和编码规则。

本标准适用于海塘相关基础数据的采集、存储、处理和应用。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本标准必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本标准；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

标准。

GB/T51015海堤工程设计规范

SL26—2012水利水电工程技术术语

SL/T213—2020水利对象分类与编码总则

DB33/T586水库基础数据规范

DB33/T596海塘工程管理规程

DB33/T852海塘工程安全评价导则

DB33/T2512—2022水利对象分类规范

3术语和定义

GB/T51015、DB33/T586、DB33/T596、DB33/T852、DB33/T2512—2022中界定的以及下列术语

和定义适用于本标准。

3.1

海塘seadike

沿海、海岛及河口地区抵御海水侵袭和风暴潮灾害的堤防工程。

3.2

海塘相关水利对象seadikerelatedwaterobjects

与海塘存在关联关系的水闸、泵站、闸站、旱闸、丁坝、顺坝（潜堤）、盘头、道口、水文监测站、

水事影像监视点、水工程安全监测点、涌潮监测站、保护区等水利对象。

3.3

关联关系associationrelation

两个水利对象分类在工作运行或空间位置上存在固定的对应关系，那么两者宜构成关联关系。

[来源：DB33/T2512—2022，5.2]

3.4

聚合关系aggregationrelation

两个水利对象分类属于整体和部分的关系，并且部分不依赖于整体而存在，整体是包含部分的集合,

两者具有各自独立的生命周期，那么两者宜构成聚合关系。聚合关系是一种特殊的关联关系。

[来源：DB33/T2512—2022，5.3]

1

DB33/T584—2023

3.5

继承关系inheritancerelation

同一空间位置海塘对象发生变化，产生新的水利对象与原水利对象的对应关系。

3.6

空间要素spatialfeature

用于空间上表达水利对象的点、线、面。

[来源：DB33/T586—2022，3.7]

4基本要求

4.1应按照以下原则确定海塘对象，保证同一海塘对象应具有统一的名称，空间上连续，不同海塘对

象之间空间上不重叠：

a）所属不同保护区的海塘；

b）所属不同的县（市、区）的海塘；

c）管理主体不同的海塘；

d）被山体隔断的海塘；

e）初步设计批复不同的海塘；

f）设计标准、工程等级不同的海塘。

4.2应按照SL26—2012中第6章、DB33/T2512—2022中第4章，确定海塘相关水利对象组成，具

体按附录A的规定。

4.3应按照海塘及相关水利对象确定结果建立水利对象间相互关系，包括关联关系或聚合关系或继承

关系。

4.4应按照海塘及相关水利对象相互关系，采集水利对象的属性数据、空间数据，并按照水利对象编

码规则，赋予海塘及相关水利对象唯一代码。

5相互关系

5.1关联关系

与海塘建立关联关系的水利对象，应符合表1的规定。

表1海塘相关水利对象关联关系及约束规则表

序号海塘关联水利对象约束规则

1水闸海塘可关联0至多个水闸

2泵站海塘可关联0至多个泵站

3闸站海塘可关联0至多个闸站

4水文监测站海塘应至少关联1个水文监测站

5水事影像监视点海塘可关联0至多个水事影像监视点

6水工程安全监测点海塘可关联0至多个水工程安全监测点

7涌潮监测站海塘可关联0至多个涌潮监测站

8保护区海塘应关联1个保护区

5.2聚合关系

2

DB33/T584—2023

与海塘建立聚合关系的水利对象，应符合表2的规定。

表2海塘相关水利对象聚合关系及约束规则表

序号整体组成部分约束规则

1旱闸海塘可包括0至多个旱闸

2道口海塘可包括0至多个道口

3海塘丁坝海塘可包括0至多条丁坝

4顺坝（潜堤）海塘可包括0至多条顺坝（潜堤）

5盘头海塘可包括0至多个盘头

5.3继承关系

海塘对象间建立的继承关系，应符合表3的规定。

表3海塘对象继承关系及约束规则表

序号海塘对象关系约束规则

1海塘A父对象海塘A消亡后，可产生1至多个海塘B

2海塘B子对象海塘B可继承1至多个海塘A

6数据内容及要求

6.1空间数据平面坐标系应采用2000国家大地坐标系（CGCS2000），高程基准应采用1985国家高程

基准。

6.2海塘及相关水利对象的属性数据、空间数据应符合附录B的规定。

6.3海塘高程、防潮（洪）标准等数据的逻辑关系应满足表4的要求。

表4逻辑一致性要求

序号数据内容规则要求

塘顶高程最大值、塘顶高程

1塘顶高程最小值≤塘顶高程平均值≤塘顶高程最大值

最小值、塘顶高程平均值

2塘顶高程、防浪墙顶高程同一位置塘顶高程≤防浪墙顶高程

100年一遇以上为1级，50年一遇以上不足100年一遇为2级，30年一遇

3海塘防潮（洪）标准

以上不足50年一遇为3级，20年一遇以上不足30年一遇为4级

6.4海塘高程等实测类数据应根据安全鉴定、测量情况及时更新。

7水利对象编码规则

7.1通用规则

水利对象代码结构应符合DB33/T2512—2022要求，水利对象代码由3个码段构成，包括表示水利

对象类型的5位分类代码、表示具体水利对象12位实例代码和1位校验码。代码结构见图1。

3

DB33/T584—2023

T1T2T3T4T5C1C2C3C4C5C6C7C8C9C10C11C12X

校验码

水利对象实例代码

水利对象分类代码

图1水利对象代码结构图

7.2对象编码

7.2.1水利对象分类代码

海塘及相关水利对象分类代码见表5。

表5海塘及相关水利对象分类代码表

序号水利对象分类水利对象分类代码

1海塘HP042

2水闸HP007

3泵站HP010

4闸站HP034

5旱闸HP038

6丁坝HP043

7顺坝（潜堤）HP044

8盘头HP045

*9道口HP047

10水文监测站MS001

11水事影像监视点MS004

12水工程安全监测点MS009

13涌潮监测站MS013

*14保护区EX019

注：序号列中带*的为DB33/T2512—2022中4.2已有的81个水利对象实体类基础上新增的水利对象。

7.2.2水利对象实例代码

海塘及相关水利对象实例代码编码规则应符合SL/T213—2020中7.2的规定。

7.2.3校验码

海塘及相关水利对象校验码编码规则应符合SL/T213—2020中5.1的规定。

4

DB33/T584—2023

附录A

（规范性）

海塘相关水利对象

表A.1规定了海塘相关水利对象范围与释义。

表A.1海塘相关水利对象范围与释义

序号海塘相关水利对象释义

1水闸利用闸门控制流量和调节水位的水工建筑物

2泵站以电动机或内燃机为动力机械的抽水装置及其辅助设备和配套建筑物所组成的工程设施

3闸站水闸和泵站的综合体，同时具有水闸和泵站的功能

在海塘的码头、渡口、交通通道处设置，方便堤内外行人及车辆穿越，在遭遇高潮位时须关

4旱闸

闭闸门，起到防洪、挡潮作用的水工建筑物

5丁坝伸入河道（海域），形似堤坝，将水流挑离河（海）岸的河道整治、促淤、保滩建筑物

6顺坝（潜堤）大致与河（海）岸平行，引导水流平顺衔接的河道整治、促淤、保滩、消浪建筑物

7盘头修筑于堤岸迎溜顶冲地段的小型顺水坝

8道口用于行人、车辆或船舶穿越而预留的无固定挡水设施的缺口

为收集水文数据而在河、渠、湖、库上或流域内设立的各种水文观测场所的总称。包括水文

9水文监测站

站、水位站、降水量站、水面蒸发站、水质站、土壤墒情站、地下水站（井）、水生态等

10水事影像监视点为水事活动服务的影像监视点，包括视频监视点和图像监视点

11水工程安全监测点为收集水工程位移、形变、渗流渗压等安全状态数据而设立的监测或观测点

12涌潮监测站主要用于观测涌潮情况的监测站点

13保护区洪（潮）水泛滥可能淹及且需要防洪（潮）工程设施保护的区域

5

DB33/T584—2023

附录B

（规范性）

海塘及相关水利对象数据内容

B.1概述

附录B规定了海塘及相关水利对象数据采集的属性要求，不涉及数据库表结构的设计。水闸、泵站、

闸站等3类海塘相关水利对象的属性数据、空间数据等另行规定。

B.2海塘

B.2.1属性数据

海塘属性分为海塘本体属性、附属设施属性及交叉建筑物属性。

B.2.2属性表

B.2.2.1海塘本体属性表

海塘本体属性见表B.1。

表B.1海塘本体属性表

序号中文名称字段名称数据类型字段长度必填项单位备注

沿用历史名称，或初步设计、竣工验

1海塘名称SEA_DIKE_NAME字符型50是/

收明确的名称

水利对象

2WATER_OBJ_CODE字符型18是/

代码

3所在市CITY字符型50是/海塘所在的地级市

所在县

4COUNTY字符型50是/海塘所在的县（市、区）

（市、区）

值域范围按整数1～4填写，所填数值

5管理层级CON_PRO_CODE枚举型/是/与管理层级对应如下：1.省本级/2.市本

级/3.县本级/4.乡镇（街道）

值域范围按整数1～6填写，所填数值

6所属行业INDUSTRY枚举型/是/与所属行业对应如下：1.水利/2.交通

/3.城建/4.能源/5.石化/6.其他

7产权人PROPERTY_OWNER字符型50是/海塘产权所有人名称

8管理单位名称MAN_UNIT_NAME字符型50是/海塘运行管理单位名称。

海塘建设单位名称。以批复的初步设

建设单位

9CON_UNIT_NAME字符型50是/计文件、竣工验收文件或上级有关部门

名称

文件规定中明确的名称为准

设计单位海塘设计单位名称。以批复的初步设

10DES_UNIT_NAME字符型50是/

名称计文件或竣工验收文件明确的名称为准

6

DB33/T584—2023

表B.1海塘本体属性表（续）

序号中文名称字段名称数据类型字段长度必填项单位备注

施工单位海塘施工单位名称。以竣工验收文件

11CONST_UNIT_NAME字符型50是/

名称明确的名称为准

监理单位海塘监理单位名称。以竣工验收文件

12CON_CONT_UNIT_NAME字符型50是/

名称明确的名称为准

质安监单位海塘质安监单位名称。以竣工验收文

13QUA_SUP_UNIT_NAME字符型50是/

名称件明确的名称为准

起点位置填写浙江省（市、县、乡镇、行政村

14SP_LOC字符型255是/

名称（社区）），或约定俗称

15起点位置经度SP_LONG浮点型/是度保留7位小数

16起点位置纬度SP_LAT浮点型/是度保留7位小数

终点位置填写浙江省（市、县、乡镇、行政村

17EP_LOC字符型255是/

名称（社区）），或约定俗称

18终点位置经度EP_LONG浮点型/是度保留7位小数

19终点位置纬度EP_LAT浮点型/是度保留7位小数

海塘沿堤轴线方向延伸的长度。保留2

20长度SEA_DIKE_LEN浮点型/是米

位小数

值域范围按整数1～4填写，所填数值

与防线类别对应如下：1.一线海塘（修

建于临海前沿、直接抵御风暴潮和波浪

的海塘）/2.一道防线（多道海塘中标准

最高、最为稳固的为一道防线，是防御

21防线类别SEA_DIKE_CATE枚举型/是/

风暴潮的基本防御线）/3.备塘（位于一

道防线背海侧的其他海塘）/4.二道防线

（作为一道防线的有效补充，具有拦挡

潮水、控制风险、减少损失功能的备塘

或其他设施）

以批复的初步设计文件或竣工验收文

22任务PRO_TASK字符型255是/

件为准

设计潮（洪）以最近一次批复的初步设计文件或竣

23DESIGN_WAT_LEV浮点型/是米

水位工验收文件为准。保留2位小数

设计防潮（洪）年一

24DSFLST整型/是以最近一次批复的初步设计文件为准

标准遇

实际防潮（洪）年一

25ACT_DSFLST整型/否按实际情况填写

标准遇

值域范围按整数1～5填写，所填数值

26级别SEA_DIKE_LEVEL枚举型/是/与工程级别对应如下：1.1级/2.2级/3.3

级/4.4级/5其他

7

DB33/T584—2023

表B.1海塘本体属性表（续）

序号中文名称字段名称数据类型字段长度必填项单位备注

值域范围按整数1～6填写，所填数值与

27结构型式TYPE枚举型/是/结构型式对应如下：1.斜坡式/2.直立式

/3.反弧式/4.复合式/5.空箱式/6.其他

值域范围按整数1～6填写，所填数值

与地基处理方式对应如下：1.排水井/2.

28地基处理FOUND_TRE
