DB11/T 1164.8-2017 轨道交通联网收费系统技术要求 第8部分 检测

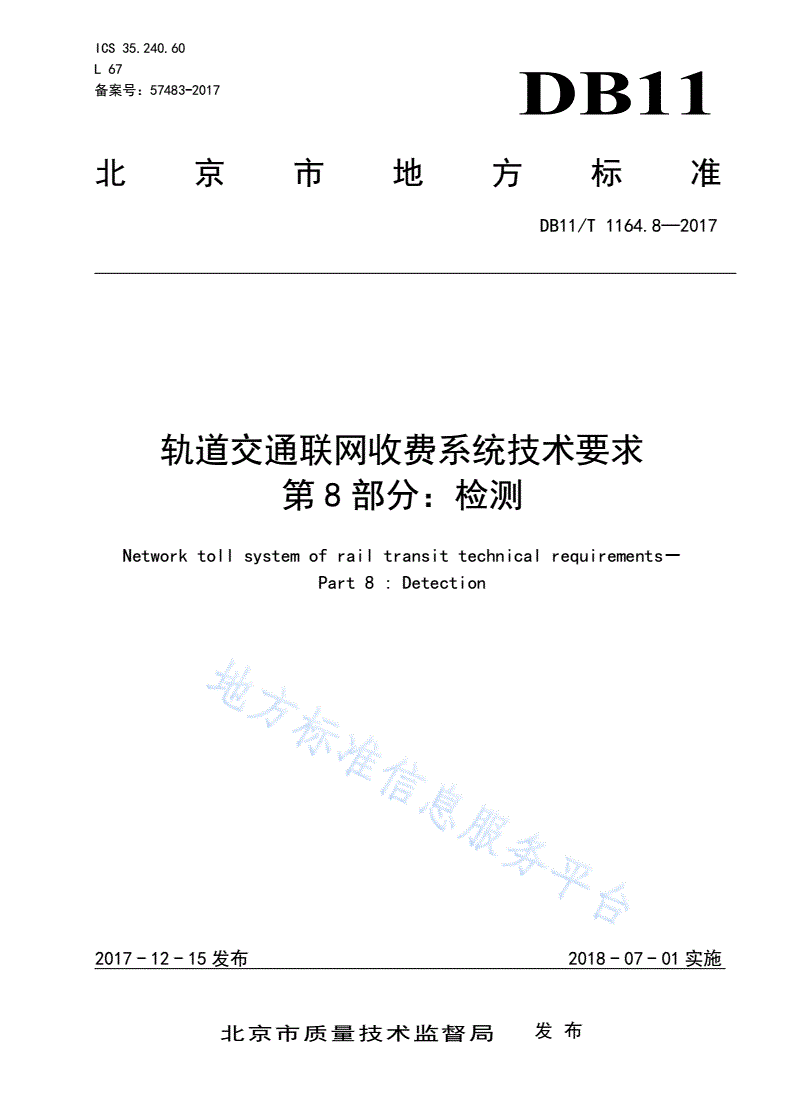

ICS35.240.60

L67

备案号：57483-2017

DBDB11/T1164.811—2017

北京市地方标准

DB11/T1164.8—2017

轨道交通联网收费系统技术要求

第8部分：检测

Networktollsystemofrailtransittechnicalrequirements－

Part8:Detection

2017-12-15发布2018-07-01实施

北京市质量技术监督局发布

DB11/T1164.8—2017

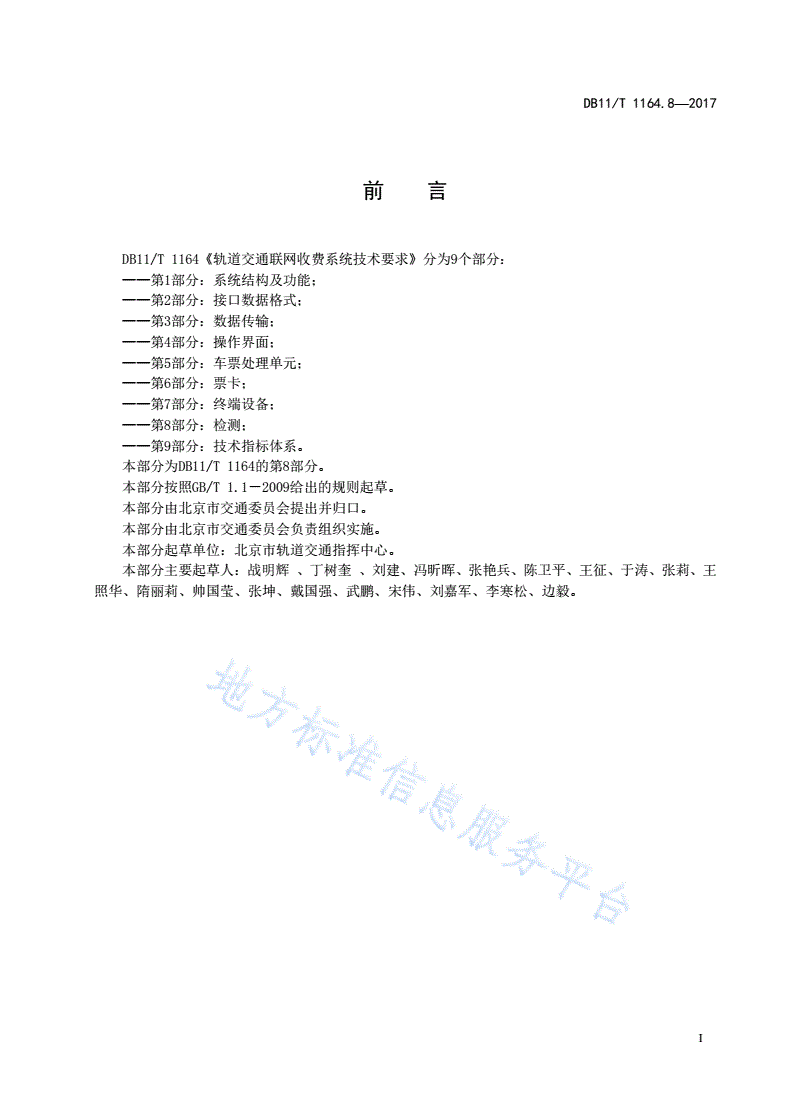

前言

DB11/T1164《轨道交通联网收费系统技术要求》分为9个部分：

——第1部分：系统结构及功能；

——第2部分：接口数据格式；

——第3部分：数据传输；

——第4部分：操作界面；

——第5部分：车票处理单元；

——第6部分：票卡；

——第7部分：终端设备；

——第8部分：检测；

——第9部分：技术指标体系。

本部分为DB11/T1164的第8部分。

本部分按照GB/T1.1－2009给出的规则起草。

本部分由北京市交通委员会提出并归口。

本部分由北京市交通委员会负责组织实施。

本部分起草单位：北京市轨道交通指挥中心。

本部分主要起草人：战明辉、丁树奎、刘建、冯昕晖、张艳兵、陈卫平、王征、于涛、张莉、王

照华、隋丽莉、帅国莹、张坤、戴国强、武鹏、宋伟、刘嘉军、李寒松、边毅。

I

DB11/T1164.8—2017

目次

前言.................................................................................I

目次................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语与定义.........................................................................1

4缩略语.............................................................................1

5基本要求...........................................................................2

5.1一般要求.......................................................................2

5.2检测条件.......................................................................2

5.3检测分类.......................................................................2

5.4入围检测要求...................................................................4

5.5样机检测要求...................................................................4

5.6接入检测要求...................................................................4

6问题定义与判据.....................................................................5

6.1问题定义.......................................................................5

6.2功能分类.......................................................................5

6.3问题分类.......................................................................5

6.4问题判定.......................................................................5

7通用检测...........................................................................5

7.1通讯接口检测...................................................................6

7.2外观与结构检测.................................................................8

7.3装配检测.......................................................................8

7.4电气性能检测...................................................................9

7.5电磁兼容性检测.................................................................9

7.6噪声检测......................................................................12

7.7防尘能力检测..................................................................12

7.8防水能力检测..................................................................12

7.9机械环境适应性检测............................................................12

7.10温湿环境适应性检测...........................................................12

7.11可靠性检测...................................................................13

7.12可维护性检测.................................................................14

7.13安全性检测...................................................................14

8专用模块检测......................................................................14

8.1检测的环境条件................................................................14

8.2票箱检测......................................................................14

8.3车票处理单元检测..............................................................15

8.4硬币处理模块检测..............................................................16

II

DB11/T1164.8—2017

8.5纸币接收模块检测..............................................................17

8.6纸币找零模块检测..............................................................19

8.7车票发售模块检测..............................................................20

8.8车票回收模块检测..............................................................21

8.9闸门及控制装置检测............................................................22

8.10电源模块检测.................................................................23

8.11主控单元检测.................................................................23

9终端设备检测......................................................................23

9.1检测环境条件..................................................................23

9.2自动售票机检测................................................................23

9.3半自动售票机检测..............................................................29

9.4自动检票机检测................................................................35

10车站及线路中心应用软件检测.......................................................39

10.1检测环境条件.................................................................39

10.2车站计算机系统检测...........................................................39

10.3线路中心计算机系统检测.......................................................46

11单线联网检测.....................................................................56

11.1检测环境条件.................................................................56

11.2终端设备与车站计算机系统联网检测.............................................56

11.3车站计算机系统与线路中心计算机系统联网检测...................................61

11.4线路联网检测.................................................................67

11.5线路与清分清算系统联网检测...................................................72

12互联互通检测.....................................................................73

12.1检测环境条件.................................................................74

12.2通讯功能检测.................................................................74

12.3票卡数据检测.................................................................74

12.4参数管理检测.................................................................76

12.5模式处理检测.................................................................76

12.6清分对账检测.................................................................76

12.7数据一致检测.................................................................77

附录A（规范性附录）问题的等级划分.............................................78

III

DB11/T1164.8—2017

轨道交通联网收费系统技术要求

第8部分：检测

1范围

本部分规定了城市轨道交通交通自动售检票系统检测对象、检测内容和检测方法。

本部分适用于北京市轨道交通自动售检票系统的建设、更新、改造、和维护等阶段的检测工作。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温

GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温

GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验

GB/T2423.5电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击

GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动(正弦）

GB/T2423.37电工电子产品环境试验第2部分：试验方法试验L：沙尘试验

GB/T2423.38电工电子产品环境试验第2部分：试验方法试验R：水试验方法和导则

GB4943信息技术设备的安全

GB5080.7设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案

GB/T6882声学声压法测定噪声源生功率级消声室和半消声室精密法

GB9254信息技术设备的无线电骚扰限值和测量方法

GB/T17618信息技术设备抗扰度限值和测量方法

GB/T17625.1电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A）

GB/T20907城市轨道交通自动售检票系统技术条件

GB/T28171嵌入式软件可靠性测试方法

JG305人行自动门安全要求

DB11/T1164.1轨道交通联网收费系统技术要求第1部分：系统结构及功能

DB11/T1164.2轨道交通联网收费系统技术要求第2部分：接口数据格式

DB11/T1164.3轨道交通联网收费系统技术要求第3部分：数据传输

DB11/T1164.5轨道交通联网收费系统技术要求第5部分：车票处理单元

DB11/T1164.7轨道交通联网收费系统技术要求第7部分：终端设备

DB11/T1164.9轨道交通联网收费系统技术要求第9部分：技术指标体系

3术语与定义

DB11/T1164.7界定的术语与定义适用于本文件。

4缩略语

1

DB11/T1164.8—2017

DB11/T1164.7界定的缩略语适用于本文件。

5基本要求

5.1一般要求

受检设备/系统应按照DB11/T1164.1、DB11/T1164.2、DB11/T1164.3、DB11/T1164.7中的规定

进行检验，并应符合其要求。

5.2检测条件

检测条件应包括环境条件和工作条件，其中环境条件应包括气候条件、机械条件、电气条件和其他

外部环境条件；工作条件应包括受检设备自身条件、数据和其他辅助要素。检测条件应符合下列要求：

a)环境条件应符合国家标准GB/T20907的相关要求入围检测、样机检测和接入检测环境为实

验室测试环境，且使用相应的实验室检测设备；

b)受检设备包括专用模块和终端设备。终端设备（不包含自动售票机）及专用模块安全性应符

合GB4943中的有关规定，自动售票机应通过CCC认证；

c)终端设备、专用模块的主板和驱动板要提供有CNAS/CMA/CCC资质的认证报告，电源模块、

工控机要提供有CNAS/CMA/CCC资质的认证报告；

d)配合检测的车票、密钥、参数、应用软件、辅助设备、辅助工具应按检测需要进行配备，

其中配合检测的车票和密钥应符合设计要求；

e)终端设备、AFC各层系统受检时，应使用相关仿真系统或仿真工具配合检测；联机检测时，

应使用真实终端设备和真实系统作联机检测；

f)所有配合检测的辅助工具、辅助设备、仿真系统或仿真工具应通过符合性检查，确认符合

设计要求。常用的辅助工具应符合下列要求：

1)仿真系统或仿真工具应能与真实AFC设备按设计要求的接口进行数据交互，应对受检设

备或受检系统的接口数据（如报文、参数等）传输的数据内容作出有效判断和校验，应能

配合读写器制作满足各类测试场景需要的票卡；

2)性能检测辅助工具应能模拟多节点、大数据量的并发环境，记录受检设备或受检系统的

性能指标。

g)联机检测应在终端设备检测和系统检测通过后进行。

5.3检测分类

5.3.1检测阶段应分为入围检测、样机检测和接入检测，各阶段检测项目按表1的规定。

5.3.2如有补充的检验项目时，应将其增添至表1中。

表1各检测阶段检测内容列表

检测阶段

检测类别检测对象检测项目

入围检测样机检测接入检测

数据接口●○—

模块检测通用外观与结构●○—

电磁兼容●○—

2

DB11/T1164.8—2017

表2各检测阶段检测内容列表（续）

检测阶段

检测类别检测对象检测项目

入围检测样机检测接入检测

环境●○—

可靠性●○—

安全●○—

票箱性能●○—

功能●●—

车票处理单元

性能●●—

功能●○—

硬币处理模块

性能●○—

功能●○—

纸币接收模块

性能●○—

功能●○—

纸币找零模块

性能●○—

功能●○—

车票发售模块

性能●○—

功能●○—

车票回收模块

性能●○—

闸门及其控制装功能●○—

置性能●○—

电源模块安全●●—

主控单元安全●●—

数据接口●●—

外观与结构●●—

电磁兼容●●—

通用

环境●●—

可靠性●●—

安全●●—

终端设备检测

功能●●—

自动检票机

性能●●—

功能●●—

半自动售票机

性能●●—

功能●●—

自动售票机

性能●●—

功能——●

车站计算机系统

车站级线路中心性能——●

应用软件检测线路中心计算机功能——●

系统性能——●

终端设备与车站

单线联网检测功能——●

计算机系统

3

DB11/T1164.8—2017

表3各检测阶段检测内容列表（续）

检测类别检测对象检测项目检测阶段

入围检测样机检测接入检测

性能——●

车站计算机系统功能——●

与线路中心计算

性能——●

机系统

功能——●

线路联网检测

性能——●

线路与清分清算功能——●

系统联网检测性能——●

通讯功能——●

终端设备

票卡数据准确性——●

车站计算机系统

参数管理功能——●

互联互通检测线路中心计算机

模式处理功能——●

系统

清分对账功能——●

清分清算系统

数据一致性——●

注：●为必检测内容，○为推荐检测内容，—为不必进行的检测内容。

5.4入围检测要求

5.4.1在轨道交通自动售检票系统中使用的专用模块和终端设备应通过入围检测。

5.4.2专用模块和终端设备的主要设计、工艺、原材料和零部件变更时应重新进行入围检测。

5.4.3入围检测周期为3年，通过入围检测的专用模块和终端设备满3年后应重新进行入围检测。

5.4.4入围检测中的样品数应为1台。

5.4.5入围检测中的各项检测项目问题的判断和计入方法见第6章。检验中出现问题或某项通不过

时，应停止检测。查明问题原因，提出问题分析报告。

5.4.6检测后检测单位应发布入围检测报告。

5.5样机检测要求

5.5.1专用模块和终端设备在批量生产前，应通过样机检测。

5.5.2受检专用模块和终端设备应为通过入围检测的专用模块和样机

5.5.3样机检测中的样品数为1台。

5.5.4样机检测中的各项检测项目问题的判断和计入方法见第5章。检验中出现问题或某项通不过

时，应停止检测。查明问题原因，提出问题分析报告。出现不合格时，返修后重新进行检测。若再次

出现一项不合格时，该受检模块或专用设备被判为不合格产品。

5.5.5检测后检测单位应提交样机检测报告。

5.6接入检测要求

5.6.1终端设备和AFC各层系统在试运行前，应通过接入检测。

5.6.2接入检测中的样品数为每条线路配备模拟两个车站的系统和设备，其中SC系统共2套，每个车

站配备2个通道的闸机、1台TVM、1台BOM、紧急按钮、顶棚向导标识。如为单独LC系统，每条线路

还应配备1套LC系统。

4

DB11/T1164.8—2017

5.6.3接入检测中的各项检测项目问题的判断和计入方法见第6章。检验中出现问题或某项通不过

时，查明问题原因，返修后重新进行检测。

5.6.4检测后检测单位应提交接入检测报告。

6问题定义与判据

6.1问题定义

受检设备应符合DB11/T1164.1、DB11/T1164.2、DB11/T1164.3、DB11/T1164.7、DB11/T1164.8

和DB11/T1164.9等相关规定，不符合以及受检设备失效导致检测无法进行的均应视为问题。

6.2功能分类

6.2.1重点功能

重点功能应包含设备或系统涉及到参数管理、票卡处理、财务管理、运营管理、交易管理、客流管

理、通讯恢复/开关机管理、SAM卡认证、权限管理、设备监控、票务管理、时钟同步、维修维护、设备

配置、导入导出的功能。

6.2.2辅助功能

辅助功能应包含设备或系统涉及到票卡查询、专项查询、日志管理、系统维护的功能。

6.2.3非功能性要求

非功能性要求应包含系统界面风格、操作易用性，以及设备外观、材质、工艺、配线、安装合理性

的要求。

6.3问题分类

6.3.1严重问题

严重问题应包含受检设备或系统不符合轨道交通AFC相关标准规范要求或用户需求；受检设备以下

功能处理失败或处理不准确，具体功能为：参数管理、票卡处理、财务管理、运营管理、交易管理、客

流管理、通讯恢复/开关机管理、SAM卡认证、权限管理、设备监控、票务管理、时钟同步、维修维护、

设备配置、导入导出。

6.3.2一般问题

一般问题应包含受检设备或系统辅助功能处理失败或处理不准确。

6.3.3轻微问题

轻微问题应包含受检设备或系统的非功能性要求不符合轨道交通AFC相关标准规范或用户需求的规

定。

6.4问题判定

当发生3个轻微问题或1个一般问题或1个严重问题时，视为检测未通过。问题分类和等级划分见附

录A。

7通用检测

5

DB11/T1164.8—2017

7.1通讯接口检测

7.1.1通讯协议检测

数据传输检测

数据传输检测包含MLC系统与SC系统、SC系统与终端设备之间的传输检测，具体要求如下：

a)检测内容要求如下:

1)数据传输双方采用TCP/IP长连接方式进行发送消息和接收消息。受检设备/系统作为上

位系统时，应可作为通讯服务端监听指定端口，响应客户端系统或设备的连接请求，并

对连接请求进行合法性检验；受检设备/系统作为下位系统时，应可主动尝试连接服务

器，连接建立后应保证在最小消息间隔时间内至少向服务器发送1个消息；

2)受检设备/系统应按DB11/T1164.3的要求正确发送和处理协议命令，并在消息应答延时

时间内针对不同情况进行应答和反馈。消息构成应符合DB11/T1164.3的要求；

3)受检设备/系统在规定通讯超时时间内，未收到消息，作为上位应主动关闭TCP连接；作

为下位应主动关闭TCP连接，并在重复连接间隔时间之后，自动重复尝试连接；

4)受检设备/系统收到异常消息，应对收到的异常消息采用“消息不正确应答”命令予以应

答，同时根据判定的错误类型，采取相应的方法处理。错误的类型包含关键性消息错

误、协议命令错误、数据类型编码错误、校验码错误、重复消息、包相关错误、消息超

时、消息冲突共8类；

5)受检设备/系统发送的消息长度大于允许值时，应将消息数据体分拆到多个消息中依次发

送，发送方和接收方应将该系列消息视为一个消息；

6)当下位产生多条上传数据时，上位收到的两次即时传输数据之间的时间间隔平均值应小

于规定值。

b)检测方法应使用仿真系统/仿真工具分别模拟上位系统和下位系统检测受检设备/系统，通

过仿真系统/仿真工具的记录判断受检设备/系统应满足DB11/T1164.3的要求。

文件交换检测

文件交换检测要求如下：

a)检测内容要求如下：

1)各层级系统采用FTP协议对文件类数据进行交换；

2)受检系统作为上位系统时，应作为通讯服务端监听指定端口，响
