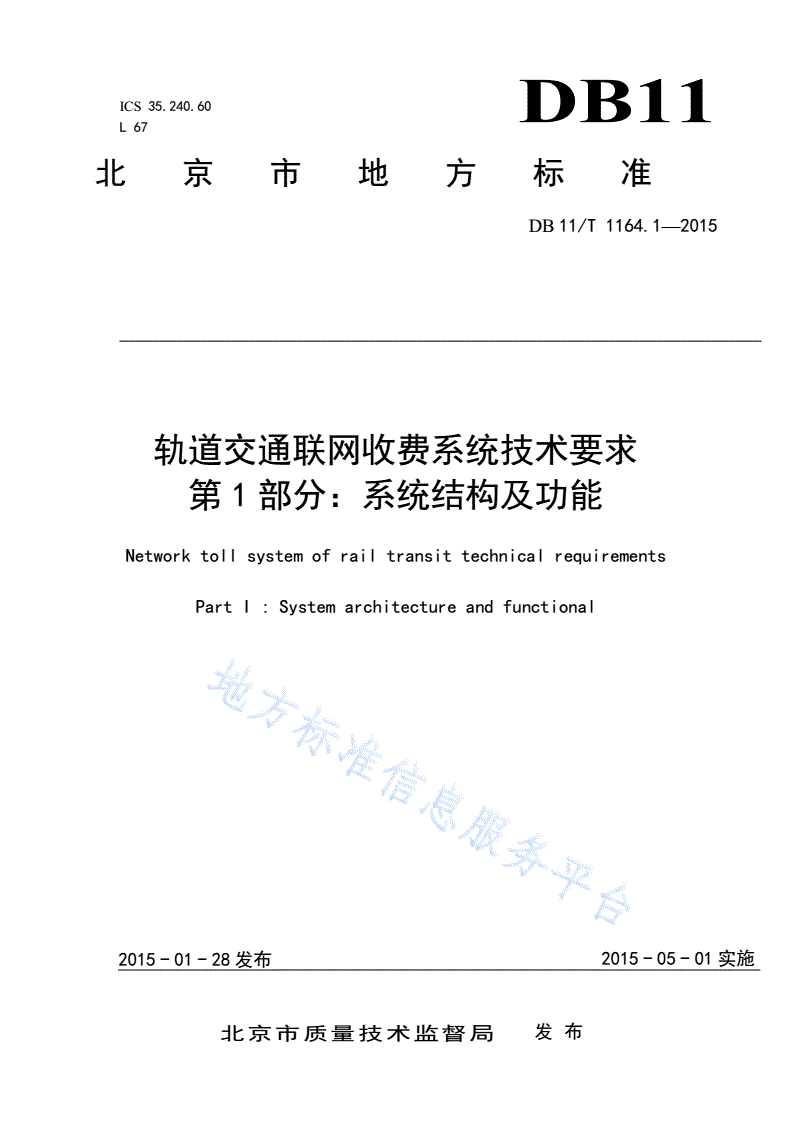

DB11/T 1164.1-2015 轨道交通联网收费系统技术要求 第1部分：系统结构及功能

ICS35.240.60

L67DB11

北京市地方标准

DB11/T1164.1—2015

轨道交通联网收费系统技术要求

第1部分：系统结构及功能

Networktollsystemofrailtransittechnicalrequirements

PartI:Systemarchitectureandfunctional

2015-01-28发布2015-05-01实施

北京市质量技术监督局发布

DB11/T1164.1—2015

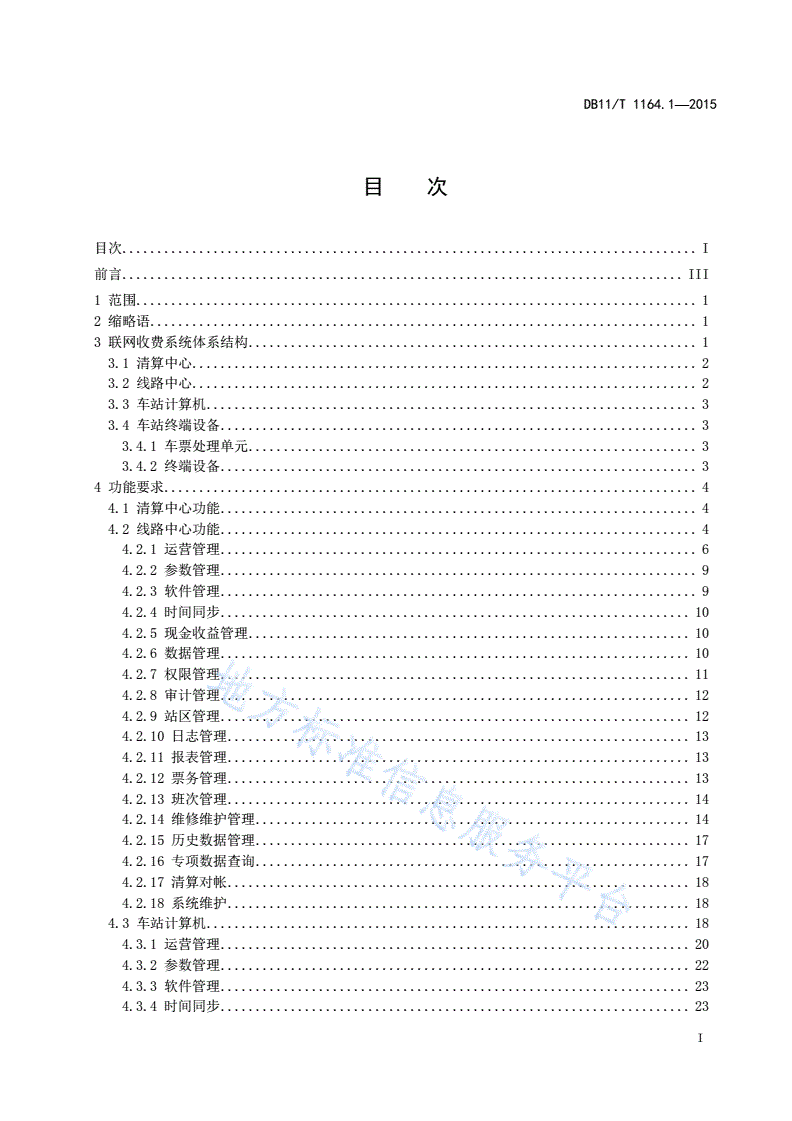

目次

目次..................................................................................I

前言................................................................................III

1范围................................................................................1

2缩略语..............................................................................1

3联网收费系统体系结构................................................................1

3.1清算中心........................................................................2

3.2线路中心........................................................................2

3.3车站计算机......................................................................3

3.4车站终端设备....................................................................3

3.4.1车票处理单元................................................................3

3.4.2终端设备....................................................................3

4功能要求............................................................................4

4.1清算中心功能....................................................................4

4.2线路中心功能....................................................................4

4.2.1运营管理....................................................................6

4.2.2参数管理....................................................................9

4.2.3软件管理....................................................................9

4.2.4时间同步...................................................................10

4.2.5现金收益管理...............................................................10

4.2.6数据管理...................................................................10

4.2.7权限管理...................................................................11

4.2.8审计管理...................................................................12

4.2.9站区管理...................................................................12

4.2.10日志管理..................................................................13

4.2.11报表管理..................................................................13

4.2.12票务管理..................................................................13

4.2.13班次管理..................................................................14

4.2.14维修维护管理..............................................................14

4.2.15历史数据管理..............................................................17

4.2.16专项数据查询..............................................................17

4.2.17清算对帐..................................................................18

4.2.18系统维护..................................................................18

4.3车站计算机.....................................................................18

4.3.1运营管理...................................................................20

4.3.2参数管理...................................................................22

4.3.3软件管理...................................................................23

4.3.4时间同步...................................................................23

I

DB11/T1164.1—2015

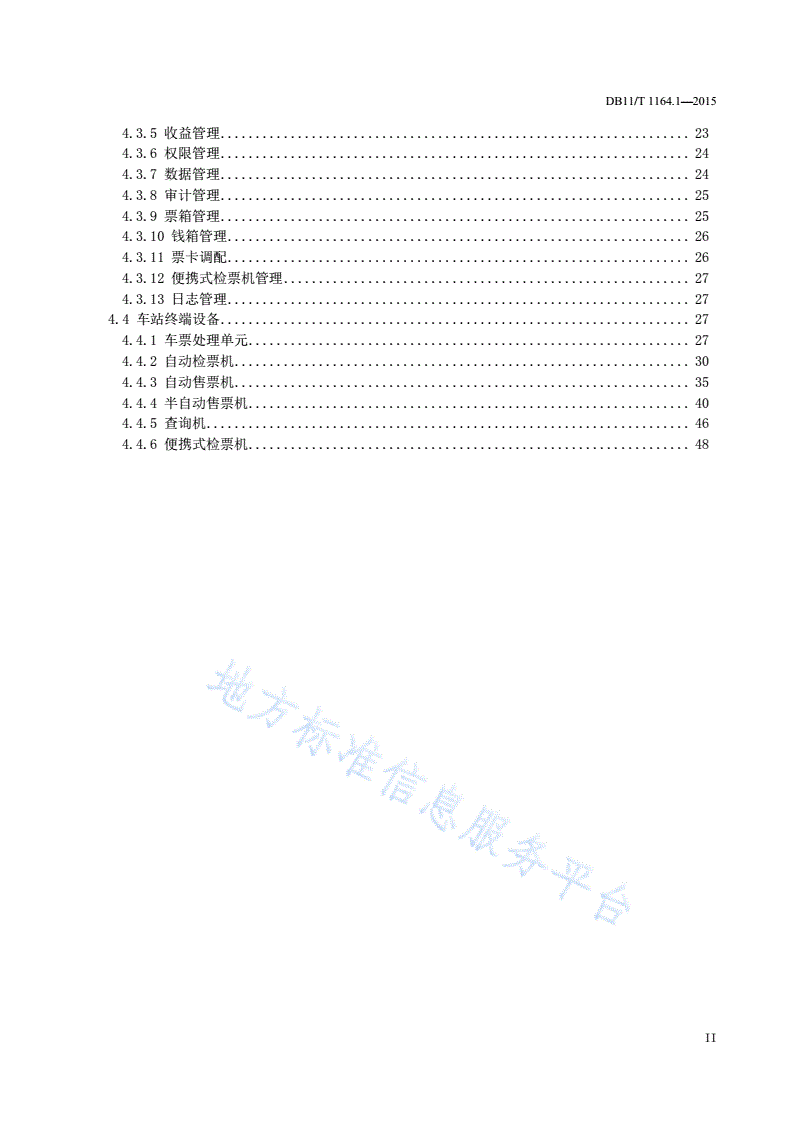

4.3.5收益管理...................................................................23

4.3.6权限管理...................................................................24

4.3.7数据管理...................................................................24

4.3.8审计管理...................................................................25

4.3.9票箱管理...................................................................25

4.3.10钱箱管理..................................................................26

4.3.11票卡调配..................................................................26

4.3.12便携式检票机管理..........................................................27

4.3.13日志管理..................................................................27

4.4车站终端设备...................................................................27

4.4.1车票处理单元...............................................................27

4.4.2自动检票机.................................................................30

4.4.3自动售票机.................................................................35

4.4.4半自动售票机...............................................................40

4.4.5查询机.....................................................................46

4.4.6便携式检票机...............................................................48

II

DB11/T1164.1—2015

前言

本部分根据GB/T1.1-2009给出的规则起草。

DB11/T1164《轨道交通联网收费系统技术要求》分为6个部分：

——第1部分：系统结构及功能；

——第2部分：接口数据格式；

——第3部分：数据传输；

——第4部分：人机界面；

——第5部分：车票处理单元；

——第6部分：票卡。

本部分为DB11/T1164的第1部分。

本部分由北京市交通委员会提出并归口。

本部分由北京市交通委员会负责组织实施。

本部分的起草单位：北京市轨道交通指挥中心、北京航空航天大学。

本部分主要起草人：战明辉、孙方、冯昕晖、王金利、童梅、潘晓军、张莉、梁材、孙越、王照

华、尹秋霞、刘嘉军、黄悦、陈卫平、戴国强、冯利昌、王海英、杨萍、陈颖、刘敬光、宋伟、李寒松、

边毅、于涛、王桂英、翟熙、帅国莹、张坤、隋丽莉、靖立涛、孙琦、韩鹏、黄斐、刘稳、詹淮、尹宁、

熊桂喜、欧阳元新、张茂林、冷彪、张姞。

III

DB11/T1164.1—2015

轨道交通联网收费系统技术要求第1部分：系统结构及功能

1范围

本部分规定了轨道交通联网收费系统的结构和系统各组成部分的功能。

本部分适用于轨道交通联网收费系统的设计、建设、验收和运营管理。

2缩略语

下列缩略语适用于本文件：

ACC：轨道交通自动售检票系统清算中心（AutomaticFareCollectionClearingCenter)

AG：自动检票机（AutomaticGate）

API：应用程序编程接口（ApplicationProgrammingInterface）

BMACS：北京市政交通一卡通结算系统（BeijingMunicipalAdministration&CommunicationCard

System）

BOM：半自动售票机（BookingOfficeMachine）

EQM：查询机（EnquiryMachine）

ID：标识符（Identification）

ISAM：充值安全存取模块（InputSecureAccessModule）

LC：线路中心（LineCenter）

MAC：消息验证码（MessageAuthenticationCode）

MLC：多线路中心（MultipleLineCenter）

NTP：网络时间协议（NetworkTimeProtocol）

PCA：便携式检票机（PortableCardAnalyzer）

SAM：安全认证模块（SecurityAuthenticationModule）

SC：车站计算机（StationComputer）

SLE：车站终端设备（StationLevelEquipment）

TAC：交易验证码（TransactionAuthorizationCode）

TPU：车票处理单元（TicketProcessingUnit）

TVM：自动售票机（TicketVendingMachine）

3联网收费系统体系结构

北京轨道交通联网收费系统总体分为四层：第一层为清算中心；第二层为线路中心，包含运营管理、

票务管理、维修管理等主要功能；第三层为车站计算机；第四层车站终端设备。

1

DB11/T1164.1—2015

第一层

清算中心

ACC

第二层

线路中心

MLC/LC

第三层

车站计算机

SC

第四层

车站终端设备

SLETPU

图1轨道交通联网收费系统体系结构图

3.1清算中心

清算中心实现北京轨道交通路网内各运营商与联网收费系统清算、对帐和信息交换管理。

系统主要功能应包括：

a)统一管理轨道交通自动售检票系统内一票通及一卡通的运营及票务数据；

b)实现轨道交通自动售检票系统与北京市政交通一卡通结算系统的清分与对帐；

c)实现各线路的接入以及线路间的清分、对帐及信息交换；完成轨道交通联网收费系统与外部系

统之间的数据交换。

3.2线路中心

线路中心实现线路运营管理，有单线路中心和多线路中心两种形式，其中多线路中心是实现多条线

路在一个中心运营管理。

系统主要功能应包括：

a)运营管理

运营管理的主要功能应包括：

1)从清算中心下载票务运营参数，结合线路运营管理需要定义系统参数，下发给车站计算机

使用；

2)接收车站计算机上传的状态数据，进行运营监控；

3)接收车站计算机上传的交易数据，进行数据处理；

4)将北京轨道交通自动售检票系统清算中心及北京市政交通一卡通公司要求的交易数据传

送给清算中心，与清算中心进行清算对帐。

b)票务管理

票务管理的主要功能应包括：

1)响应清算中心的车票调配请求，向清算中心提出车票调配申请；

2)监视线路内各站以及全线的车票库存量；

3)协调线路内各车站之间的车票调配需求，实施动态调配。

c)维修管理

2

DB11/T1164.1—2015

维修管理的主要功能应包括：

1)接收车站计算机上传的状态数据，监视设备；

2)接收并保存各车站设备的故障状态，监视故障，管理故障历史数据；

3)管理线路的备品备件数据及状态；

4)管理并维护线路内的维修信息。

3.3车站计算机

车站计算机实现车站范围的运营管理、票务管理、设备监视和维修维护管理，与线路中心进行交互。

系统主要功能应包括：

a)接收线路中心下发的系统参数，并下发给终端设备；

b)接收线路中心的指令，实现车站内的运营管理、票务管理、设备监视；

c)当遇到与线路中心的通讯故障等引起车站独立运行时，独立管理所监控系统的运行；

d)接收车站终端设备发送的状态及运营数据，监视车站运营；

e)接收车站终端设备发送的数据，并转发给线路中心；

f)实现车站终端设备的控制和现场管理。

3.4车站终端设备

车票处理包含在车站终端设备中，在车站终端设备的控制下与车票进行交互及业务处理。

车站终端设备包括自动检票、自动售票机、半自动售票机、便携式检票机、查询机。

3.4.1车票处理单元

车票处理单元主要功能应包括：

a)车票业务处理，包括：运行时间的获取、运营模式的获取、票价表的获取、交易数据的生成、

费率计算、黑名单处理等；

b)车票读写处理，包括卡读写及安全认证等；

c)完成对一卡通、一票通车票处理，产生北京市政交通一卡通公司及北京轨道交通自动售检票

系统清算中心标准所要求的交易数据；

d)与SLE进行交互，接收处理车票所需要的参数，并将所产生的交易数据提交给车站终端设备。

3.4.2终端设备

设备主要功能应包括：

a)完成自动售检票系统内售票、检票、补票、查询等功能；

b)接受车站计算机下发的命令及参数，按照要求执行及下发给车票处理单元；

c)收集车票处理单元产生的车票交易数据，转发至车站计算机；

d)产生运营数据及各状态等信息上传至车站计算机；

e)管理交易审核数据、一卡通累计交易序号、一票通的唯一标识符序号。

终端设备具体功能见表1。

表1车站终端设备类型及主要功能

序号设备功能说明

1自动检票机检票控制乘客进出站的通行控制（内含车票处理单元）

2自动售票机售票、充值、车票信息查询提供乘客自助购票服务（内含车票处理单元）

3

DB11/T1164.1—2015

表2车站终端设备类型及主要功能（续）

序号设备功能说明

3半自动售票机售票、补票、退票、充值、车站员操作，为乘客提供售票、补票、退票、充值等服务（内

票信息查询含车票处理单元）

4便携式检票机检票、验票、车票查询站员手持，为乘客提供检票服务

5查询机车票信息查询提供乘客自助查询车票信息服务（内含车票处理单元）

4功能要求

4.1清算中心功能

清算中心功能应包括：

a)采集、统计、分析、查询运营数据；

b)与线路中心清分对账、与一卡通系统清算对账；

a)提供与线路中心、一卡通系统及其它系统相连接的接口；

b)设置并下载票价表、费率表、车票种类、运营模式、联乘优惠率等参数；

c)制作、发行系统内使用的安全认证模块卡，完成交易数据交易验证码认证；

d)接收、生成、上传、下发黑名单；

e)提供系统标准时钟；

f)统一对车票进行初始化，进行车票调配及车票跟踪；

g)完成清算中心内部及接入系统间的网络管理；

h)数据备份及恢复，系统灾难异地备份；

i)建立安全密钥体系，生成系统密钥，进行密钥管理；

j)入网设备注册、认证及授权；

k)用户权限管理；

l)系统管理与维护。

4.2线路中心功能

线路中心应具备的功能见表3。

表3线路中心的功能列表

序号功能名称

4.2.1运营管理4.2.1.1运营开始

4.2.1.2运营结束

4.2.1.3运行时间管理

4.2.1.4模式管理

4.2.1.5设备监视

4.2.1.6客流监视

4.2.1.7查询与清算中心的交换数据

4.2.2参数管理4.2.2.1参数版本制作

4.2.2.2参数版本发布

4.2.2.3参数版本同步

4

DB11/T1164.1—2015

表4线路中心的功能列表（续）

序号功能名称

4.2.2.4参数版本切换

4.2.2.5参数版本查询

4.2.3软件管理4.2.3.1软件版本制作

4.2.3.2软件版本发布

4.2.3.3软件版本同步

4.2.3.4软件版本切换

4.2.3.5软件版本查询

4.2.4时间同步4.2.4.1自动时间同步

4.2.4.2强制时间同步

4.2.4.3手动修改时钟

4.2.5现金收益管理

4.2.6数据管理4.2.6.1数据传输

4.2.6.2数据备份

4.2.6.3数据恢复

4.2.6.4数据导入导出

4.2.7权限管理4.2.7.1操作员管理

4.2.7.2权限控制

4.2.7.3设备访问管理

4.2.8审计管理4.2.8.1数据审计

4.2.8.2传输审计

4.2.8.3操作审计

4.2.9站区管理4.2.9.1站区信息维护

4.2.9.2站区设备监视

4.2.9.3站区客流监视

4.2.9.4站区票卡管理

4.2.10日志管理

4.2.11报表管理

4.2.12票务管理4.2.12.1票箱登记

4.2.12.2库存参数管理

4.2.12.3库存数量上报

4.2.12.4库存状态管理

4.2.12.5车票入库/出库

4.2.12.6库存调整

4.2.12.7车票回收请求

4.2.12.8车票配送命令

4.2.12.9票卡黑名单申请

4.2.13班次管理

4.2.14维修维护管理4.2.14.1代码管理

4.2.14.2部件管理

5

DB11/T1164.1—2015

表5线路中心的功能列表（续）

序号功能名称

4.2.14.3设备部署管理

4.2.14.4维修管理

4.2.14.5维护管理

4.2.14.6维修工区管理

4.2.14.7部件初始化管理

4.2.15历史数据管理4.2.15.1历史数据查询

4.2.15.2历史数据管理

4.2.15.3数据分析

4.2.15.4历史报表查询

4.2.16专项数据查询

4.2.17清算对帐

4.2.18系统维护4.2.18.1服务器软件硬件监视

4.2.18.2数据库监视

4.2.18.3网络监控

4.2.18.4数据备份监控管理

4.2.18.5病毒防火墙监控

4.2.1运营管理

4.2.1.1运营开始

运营开始的功能应包括：

a)应在每个运营日，依据运行时间表自动完成运营开始或手动启动运营开始功能；

b)应在运行时间表停用时，支持手动执行运营开始；

c)应与清算中心进行时间同步，检查当前运营日是否正确，记录运营开始结果；

d)运营开始执行失败，不应影响所辖各车站计算机的运营。

4.2.1.2运营结束

运营结束的功能应包括：

a)应在每个运营日依据运行时间表自动执行运营结束；

b)应在运行时间表停用时，支持手动执行运营结束；

c)应与清算中心进行时间同步，与票务管理以及所辖各车站计算机进行传输审计，对各类数据进

行统计，产生当前运营日/当前结算日的报表数据，与清算中心进行基础数据对账；

d)运营结束执行失败，不应影响票务管理、维修管理和所辖各车站计算机的运营。

4.2.1.3运行时间管理

4.2.1.3.1运行时间表管理

应对能运行时间参数进行制作、编辑、版本控制，并能自动或手动将运行时间表参数发布到票务管

理、维修管理以及所辖各车站计算机。

4.2.1.3.2车站停售时间表

6

DB11/T1164.1—2015

应能对车站停售时间参数进行制作、编辑、版本控制、发布，并能自动或手动将车站停售时间参数

发布到所辖各车站计算机。

4.2.1.3.3执行运行时间表

运行时间表已启用的状态下，应依据时间表指定时间自动执行运行任务，同时记录自动任务运行结

果。

4.2.1.3.4临时指定停售车站

应能在所辖车站范围内指定并下发临时停售指令到指定车站计算机，并记录指令下发执行情况。

4.2.1.3.5延长运营时间

应能对所辖线路的车站计算机设置并下发延长运营指令，同时应记录指令下发执行情况。包括：

a)指定线路的所辖各车站计算机和车站终端设备的自动运行时间表以及车站计算机的车站停售

时间表应失效；

b)延长运营时间命令应在当运营日有效。

4.2.1.3.6设置24小时运营

设置24小时运营的功能应包括：

a)应能对所辖线路的车站计算机设置并下发执行24小时运营指令，同时应记录指令下发执行情

况；

b)指定线路的所辖各车站计算机和车站终端设备的自动运行时间表以及车站计算机的车站停售

时间表应失效；

c)指定线路的所辖各车站计算机运营结束和运营日切换应不受影响。

4.2.1.3.7取消24小时运营

应能对所辖某一线路、多个线路或全部线路的所有车站计算机设置并下发取消24小时运营指令，同

时应记录指令下发执行情况。

4.2.1.4模式管理

4.2.1.4.1运营模式设置

运营模式设置的功能应包括：

a)应能对所辖某一车站计算机设置并下发运营模式命令，并记录指令下发执行情况；

b)应能接收指定模式发生车站计算机发送的模式变更通知，将模式变更通知下发给所辖各车站计

算机，并转发给清算中心，同时记录模式变化历史，产生新的模式履历文件，通过参数同步下

发给所辖各车站计算机。

4.2.1.4.2模式通知

模式通知的功能应包括：

a)当与清算中心网络中断时，应能将非本线路所辖车站运营模式变更通知下发到所辖各车站计算

机；

b)所辖车站计算机发送模式变更，并且与线路中心通讯中断时，线路中心应能设置该车站运营模

式通知，并将车站模式变化通知下发到所辖各非模式发生车站的车站计算机，并转发给清算中

7

DB11/T1164.1—2015

心，同时记录模式变化历史，并产生新的模式履历文件，通过参数同步下发给所辖各车站计算

机。

4.2.1.4.3模式履历查询

应能对指定时间范围内的全路网车站模式履历记录进行查询。

4.2.1.4.4模式历史查询

应能对指定时间范围内的全路网车站模式历史记录进行查询。

4.2.1.5设备监视

应能实时监控线路中心的网络设备、所辖车站计算机及车站终端设备的各种状态，并能模拟所辖各

车站内终端设备的实际布置，图形化地实时显示终端设备的各种状态及故障情况。

4.2.1.5.1网络设备监视

应能实时监视线路中心的各服务器、交换机、路由器的运行状态和网络连通状态。

4.2.1.5.2车站计算机监视

应能实时监视所辖各车站计算机的运行状态、网络状态和车站运营模式。

4.2.1.5.3终端设备监视

可监视的终端设备状态种类见表6。

表6设备监视状态种类

序号设备监视状态种类

1终端设备网络连通状态

2终端设备运营模式

3终端设备工作模式

4终端设备服务模式

5终端设备登录状态

6终端设备关键部件状态

7终端设备数据传输状态

8终端设备票箱状态(安装情况、票箱编号、装票数量、已满、将满、已空、将空)

9终端设备钱箱状态（安装情况、钱箱编号、币种、面额、枚数/张数、金额、将空、已空、将满、已满）

4.2.1.5.4报警方式设置

应能通过选择设备故障级别、异常级别、状态类型来设置不同的报警方式。报警方式包括：文字提

示、弹出报警对话框、声音报警、监视界面上闪烁报警以及特殊提示报警(在系统运行的过程中，在任

何一个操作界面中，当出现该类异常时，能立即弹出并正确显示异常报警)。

4.2.1.6客流监视

4.2.1.6.1实时监视

8

DB11/T1164.1—2015

应能依据所辖线路、所辖车站、所辖车站的某组终端设备、所辖车站的某类终端设备、所辖车站的

某台终端设备等查询条件，查看所辖线路、车站的实时客流情况。实时客流数据应依据设置时间间隔自

动刷新。

4.2.1.6.2客流阀值管理

应能对所辖车站、站厅、设备组的客流报警上限阀值和客流报警监测时间参数进行制作、编辑、版

本控制、发布，应能自动或手动将客流阀值表参数发布到所辖各车站计算机。

4.2.1.7查询与清算中心的交换数据

应能依据日期、时间段、线路、数据类型等条件，查询线路中心与清算中心之间的数据交换情况，

数据包括一票通交易数据、一卡通交易数据、一票通参数数据、一卡通参数数据以及其它清算中心约定

的数据。

4.2.2参数管理

4.2.2.1参数版本制作

参数版本制作的功能应包括：

a)应能接收并保存清算中心参数和一卡通系统参数，同时将该参数转换为线路中心内部参数下发

到所辖各车站计算机；

b)应能将线路运营、维护等专用参数编辑为草稿版本，并保存发布版本；

c)被编辑为发布版本的参数通过设定，可即时下发到所辖各车站计算机。

4.2.2.2参数版本发布

参数版本发布的功能应包括：

a)应能对所选草稿版参数进行修改，指定为正式发布版参数；

b)应能指定一个/多个所辖车站或一台/一组/一类所辖车站终端设备使用某正式版本的参数。

4.2.2.3参数版本同步

应具有检查并比较所辖车站计算机的参数版本，将差异版本信息下发车站计算机，要求车站计算机

同步差异版本参数的功能。

4.2.2.4参数版本切换

应依据参数生效时间自动进行参数版本切换。

4.2.2.5参数版本查询

应能查询维修管理、票务管理、所辖各车站计算机、所辖车站终端设备的所有参数版本信息。

4.2.3软件管理

4.2.3.1软件版本制作

应能选定系统类型或设备类型，进行软件版本的制作。

4.2.3.2软件版本发布

应能设定软件版本的发布计划、发布范围、更新方式、生效时间等。

9

DB11/T1164.1—2015

4.2.3.3软件版本同步

软件版本同步的功能应包括：

a)应能将已发布的软件版本同步到指定车站计算机；

b)应具有检查并比较所辖车站计算机的软件版本，将差异版本信息下发给车站计算机，要求车站

计算机同步差异版本软件程序的功能。

4.2.3.4软件版本切换

应能依据参数生效时间自动进行软件版本切换。

4.2.3.5软件版本查询

应能对本机系统、所辖车站计算机、票务管理、维修管理的软件版本、同步状态进行查询。

4.2.4时间同步

4.2.4.1自动时间同步

应能根据设定的时间间隔，从清算中心的时钟源获取时间，自动进行时间同步。

4.2.4.2强制时间同步

应能对维修管理、票务管理和所辖车站计算机进行强制时间同步。

4.2.4.3手动修改时钟

当与清算中心时钟源通讯断开时，应能手动设置本地时钟源的时间。本地时钟源时间修改成功后，

线路中心向所辖车站计算机发送强制时间同步命令进行强制时间同步。

4.2.5现金收益管理

应能收集各车站计算机系统产生的现金收益数据，并进行统计核算，形成全线路完整的现金收益核

算数据，并出具相应统计报表的功能。现金收益核算数据的统计应在运营结束时进行。

4.2.6数据管理

4.2.6.1数据传输

4.2.6.1.1状态数据传输

应能从所辖车站计算机、维修管理、票务子中心系统接收状态数据并保存，应依据清算中心规定的

格式将所辖车站终端设备的状态数据发送至清算中心。

4.2.6.1.2交易数据传输

应能从所辖车站计算机、票务管理接收并保存交易数据，应依据清算中心、一卡通系统规定的格式，

定时将交易数据发送至清算中心。

4.2.6.1.3业务数据传输

应能从所辖车站计算机接收并保存业务数据。

4.2.6.2数据备份

10

DB11/T1164.1—2015

数据备份的功能应包括：

a)在每日运营结束后，应依据数据备份策略
