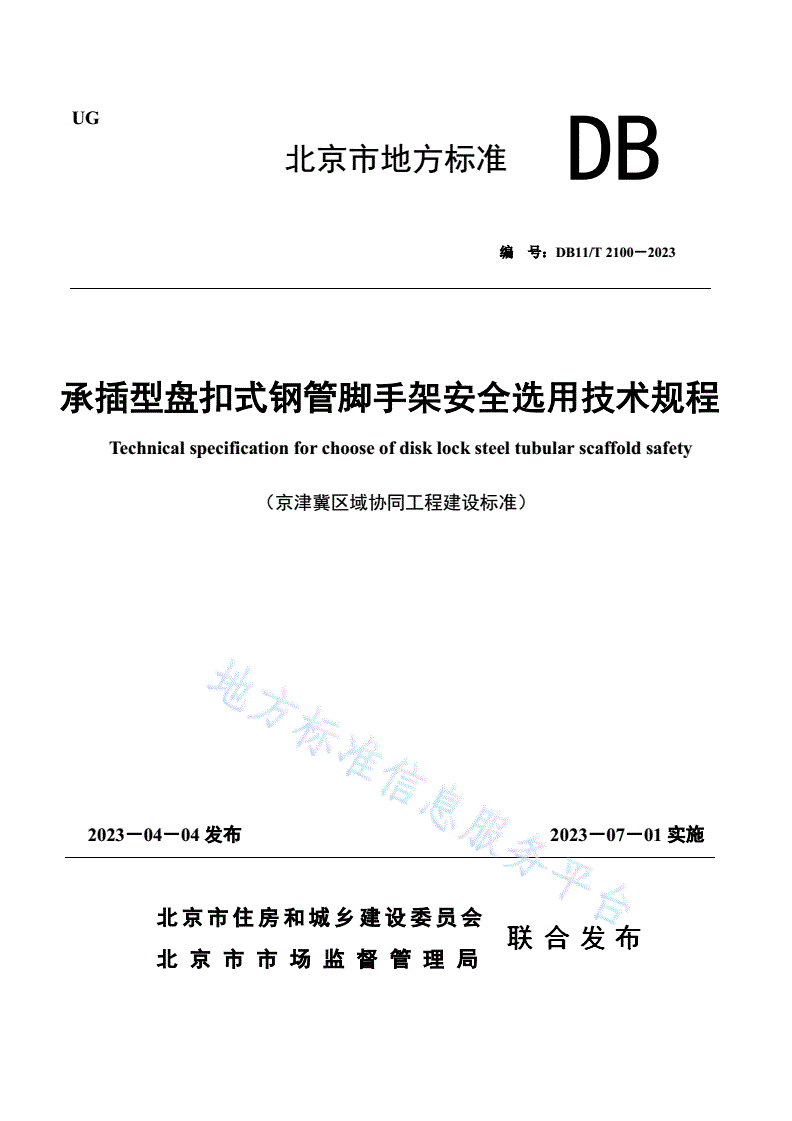

DB11/T 2100-2023 承插型盘扣式钢管脚手架安全选用技术规程

UG

北京市地方标准DB

编号：DB11/T2100－2023

承插型盘扣式钢管脚手架安全选用技术规程

Technicalspecificationforchooseofdisklocksteeltubularscaffoldsafety

（京津冀区域协同工程建设标准）

2023－04－04发布2023－07－01实施

北京市住房和城乡建设委员会

北京市市场监督管理局

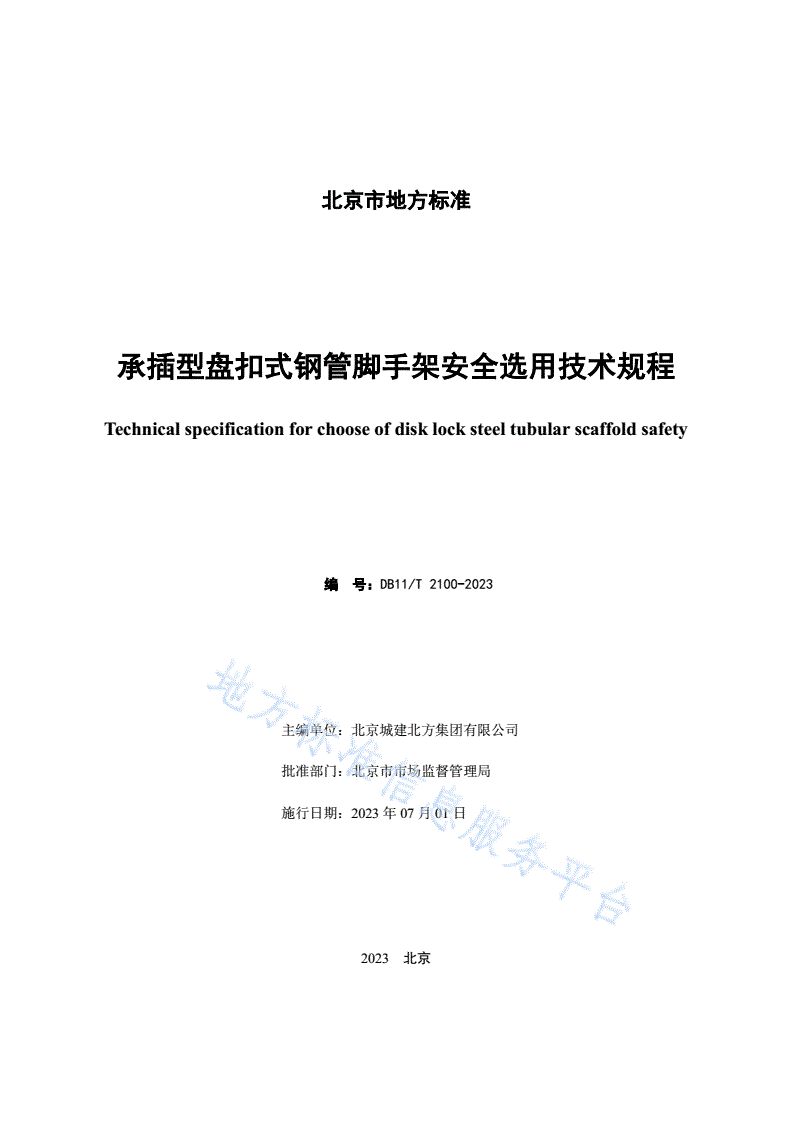

北京市地方标准

承插型盘扣式钢管脚手架安全选用技术规程

Technicalspecificationforchooseofdisklocksteeltubularscaffoldsafety

编号：DB11/T2100-2023

主编单位：北京城建北方集团有限公司

批准部门：北京市市场监督管理局

施行日期：2023年07月01日

2023北京

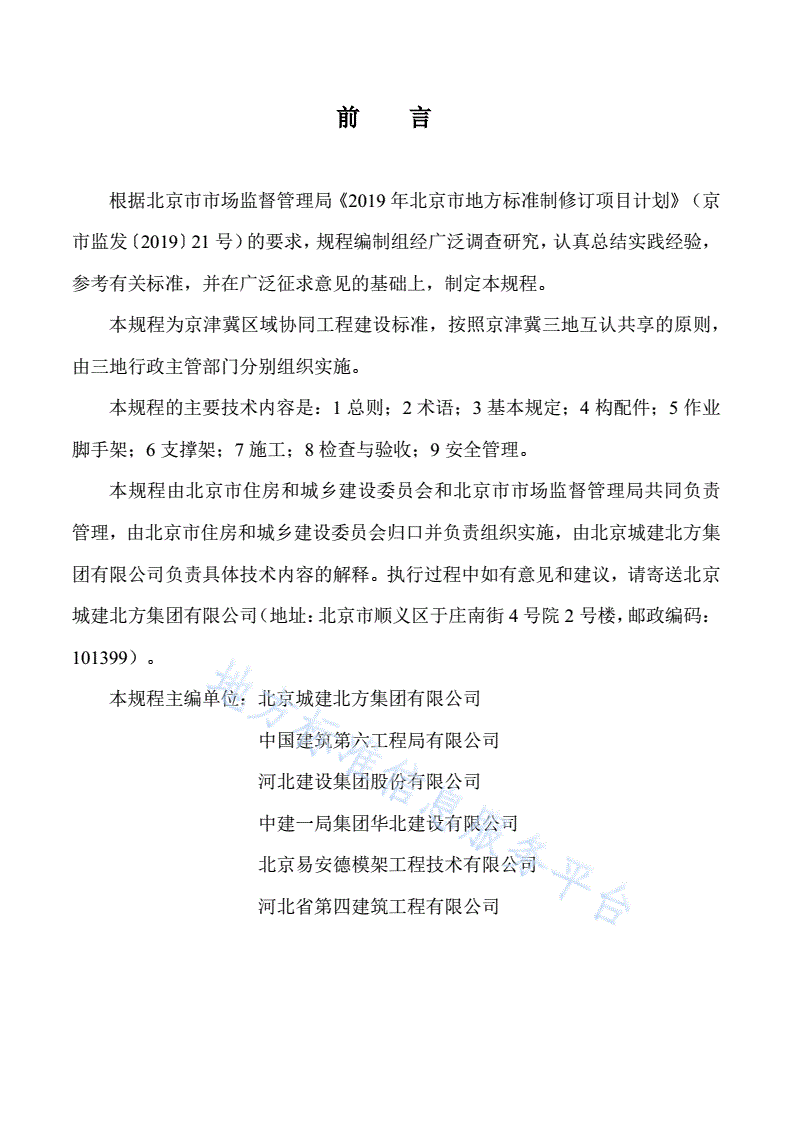

前言

根据北京市市场监督管理局《2019年北京市地方标准制修订项目计划》（京

市监发〔2019〕21号）的要求，规程编制组经广泛调查研究，认真总结实践经验，

参考有关标准，并在广泛征求意见的基础上，制定本规程。

本规程为京津冀区域协同工程建设标准，按照京津冀三地互认共享的原则，

由三地行政主管部门分别组织实施。

本规程的主要技术内容是：1总则；2术语；3基本规定；4构配件；5作业

脚手架；6支撑架；7施工；8检查与验收；9安全管理。

本规程由北京市住房和城乡建设委员会和北京市市场监督管理局共同负责

管理，由北京市住房和城乡建设委员会归口并负责组织实施，由北京城建北方集

团有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送北京

城建北方集团有限公司（地址：北京市顺义区于庄南街4号院2号楼，邮政编码：

101399）。

本规程主编单位：北京城建北方集团有限公司

中国建筑第六工程局有限公司

河北建设集团股份有限公司

中建一局集团华北建设有限公司

北京易安德模架工程技术有限公司

河北省第四建筑工程有限公司

本规程参编单位：

北京市第三建筑工程有限公司

中建一局集团建设发展有限公司

北京双圆工程咨询监理有限公司

北京京能建设集团有限公司

江西志特新材料股份有限公司

中国建筑第五工程局有限公司

中建一局集团第三建筑有限公司

北京城建七建设工程有限公司

中建一局集团第五建筑有限公司

中信建设有限责任公司

昌宜（天津）模板租赁有限公司

北京城建六建设集团有限公司

中建城市建设发展有限公司

北京建工四建工程建设有限公司

中建一局集团第二建筑有限公司

天津鼎维固模架工程股份有限公司

中建二局第一建筑工程有限公司

北京城建八建设发展有限责任公司

中建三局集团有限公司

北京天恒建设集团有限公司

北京城建五建设集团有限公司

北京华盛天成工程科技有限公司

中建二局第三建筑工程有限公司

北京城建亚泰建设集团有限公司

北京城建十六建筑工程有限责任公司

本规程主要起草人员：

王振兴陈红刘晓敏徐兴华徐巍刘佳宁

周俊龙张倩李飞边涛封明亮陈硕晖

王玲詹必雄程峰吴胜通高渭泉解江涛

梅晓丽吕豪刘嘉茵汤德芸王栋张有振

吴楠方明涛高文光马杰张莉莉李金元

魏建强孙维振张志伟卢松杨顺彭其兵

胡泽昊赵华颖张永辉王卫新马铨斌田明华

肖明张权牛学超陈辉田康谢飞飞

陆军郭庆生郭惊王晓光孙元民张雨宾

梁圣伟陈增顺

本规程主要审查人员：李久林、胡长明、杨健康、安占法、王静宇

吉柳彧、舒世平、曹福顺、林玉成

目次

1总则..................................................................................................................................................................1

2术语..................................................................................................................................................................2

3基本规定..................................................................................................................................................................4

4构配件......................................................................................................................................................................6

4.1节点构造及杆件参数...................................................................................................................................6

4.2材料要求.......................................................................................................................................................7

5作业脚手架............................................................................................................................................................10

5.1选用条件.....................................................................................................................................................10

5.2构造要求.....................................................................................................................................................11

6支撑架....................................................................................................................................................................18

6.1选用条件.....................................................................................................................................................18

6.2构造要求.....................................................................................................................................................21

7施工................................................................................................................................................................30

7.1一般规定.....................................................................................................................................................30

7.2方案编制.....................................................................................................................................................30

7.3搭设.............................................................................................................................................................30

7.4使用.............................................................................................................................................................31

7.5监测.............................................................................................................................................................32

7.6拆除.............................................................................................................................................................33

8检查与验收............................................................................................................................................................34

9安全管理................................................................................................................................................................35

附录A典型产品构配件种类及规格......................................................................................................................37

附录B材料特性指标..............................................................................................................................................42

附录C构配件质量检查..........................................................................................................................................43

本规程用词说明........................................................................................................................................................45

引用标准名录............................................................................................................................................................46

附：条文说明............................................................................................................................................................47

Contents

1GeneralProvisions……………1

2Terms……………………2

3BasicRequirements………………4

4Accessories………………6

4.1NodeStructureandBarParameters……………………6

4.2MaterialRequirements……………………7

5OperationScaffold…………………………10

5.1SelectionofConditions………………10

5.2ConstructionRequirements………………11

6ShoringScaffold………………………18

6.1SelectionofConditions………………18

6.2ConstructionRequirements………………21

7Construction…………………30

7.1GeneralRequirements………………30

7.2SchemePreparation…………………30

7.3Installation……………30

7.4Use………………………31

7.5Monitoring………………32

7.6Dismantlement……………33

8InspectionandAcceptance…………………34

9SafetyManagement…………………35

AppendixAComponentCategoryandSpecificationoftheProduction………………37

AppendixBMaterialProperties………………………42

AppendixCSheetofComponentsQuality………………43

ExplanationofWordinginthisSpecification………………45

ListofQuotedStandards………………………46

Addition:ExplanationofProvisions…………47

1总则

1.0.1为了规范房屋建筑工程施工用承插型盘扣式钢管脚手架的施工管理，简化脚手架的设计、

安装与拆除及使用，特制定本规程。

1.0.2本规程适用于京津冀行政区域内房屋建筑工程施工用承插型盘扣式钢管脚手架的设计、

安装与拆除、使用和管理。

1.0.3符合本规程选用条件的承插型盘扣式钢管脚手架可直接选用，并应满足本规程其他要求。

1.0.4承插型盘扣式钢管脚手架的设计、安装与拆除、使用和管理除应符合本规程外，尚应符

合国家现行有关标准的规定。

1

2术语

2.0.1承插型盘扣式钢管脚手架disklocksteeltubularscaffold

由立杆、水平杆、斜杆、可调底座及可调托撑等构配件组成；立杆采用外套管或内插管

承插连接，水平杆和专用斜杆采用杆端扣接头卡入连接盘，用楔形插销连接，形成结构几何

不变体系的钢管支架，简称脚手架。依据用途将脚手架分为作业脚手架和支撑架，本规程中

作业脚手架包括双排作业脚手架和满堂作业脚手架，支撑架仅包括混凝土的梁板支撑架。

2.0.2立杆standard

杆上焊接有连接盘和连接套管的竖向杆件。依据立杆直径大小将脚手架分为48系列标准

型（B型）和60系列重型（Z型）两种，简称标准型（B型）和重型（Z型）。

2.0.3连接盘connectingplate

焊接于立杆上可扣接8个方向扣接头的圆环形孔板。

2.0.4盘扣节点disklocknode

脚手架立杆上的连接盘与水平杆、斜杆杆端上的扣接头用插销组合的连接。

2.0.5立杆连接件standardconnectingpin

将立杆与立杆连接套管固定、防拔脱的专用部件。

2.0.6连接套管standardconnectingcollar

固定于立杆一端，用于立杆竖向接长的外套管或内插管。

2.0.7水平杆ledger

两端焊接有扣接头，可与立杆上连接盘扣接的水平杆件。

2.0.8扣接头ledgerordiagonalbraceend

位于水平杆或斜杆杆件两端，用于与立杆上的连接盘扣接的部件。

2.0.9插销wedge

固定扣接头与连接盘的专用楔形部件。

2.0.10斜杆diagonalbrace

与立杆上的连接盘扣接的斜向杆件，包括竖向专用斜杆和水平专用斜杆。本规程斜杆指

竖向专用斜杆。

2.0.11可调底座basejack

安装在立杆底端可调节高度的底座。

2

2.0.12可调托撑headjack

安装在立杆顶端可调节高度的托撑。

2.0.13悬臂长度freeendlength

架体顶层水平杆中心线至可调托撑托板面的距离。

2.0.14基座basecollar

焊接有连接盘，底部插入可调底座，顶部可插接立杆的竖向杆件。

2.0.15托梁steelbeam

两端搁置在立杆连接盘上的专用横梁，用于实现梁、板共同支设作用的构件。

2.0.16脚手架搭设高度Heightofshoringscaffold

作业脚手架搭设高度为可调底座的底部至最高处立杆顶端的总高度；支撑架搭设高度为

可调底座的底部至可调托撑上端的总高度。

2.0.17安全网safetynets

用来防止人、物坠落，或用来避免、减轻坠落及物体伤害的网具，包括安全平网、安全

立网，并有阻燃要求。

2.0.18安全平网horizontalsafetynets

安装平面不垂直于水平面，用来防止人、物坠落，或用来避免、减轻坠落及物击伤害的

安全网，简称平网。

2.0.19安全立网verticalsafetynets

安装平面垂直于水平面，用来防止人、物坠落，或用来避免、减轻坠落及物击伤害的安

全网，简称立网。包括密目式安全立网和冲孔式钢板防护立网。

2.0.20密目式安全立网Finemeshverticalsafetynet

网眼孔径不大于12mm，垂直于水平面安装，用于阻挡人员、视线、自然风、飞溅及失

控小物体的网，简称密目网。

2.0.21冲孔式钢板防护立网Perforatedsteelprotectionnet

为建筑施工提供安全防护，安装在脚手架外围，用来防止人、物坠落，或用来避免、减轻

坠落及物击伤害的钢制防护立网。由龙骨框架、冲孔钢板网片、连接件等组成，简称钢板网。

2.0.22钢脚手板steelbeck

在脚手架上用于提供操作面的钢制脚手板，包括挂钩式和平板式两种，本规程仅指挂钩

式钢脚手板。

3

3基本规定

3.0.1脚手架应构件配套、体系完整、构造合理、防护严密、牢固可靠，符合施工需求。

3.0.2脚手架设计、搭设、使用及拆除等应符合下列规定：

1应满足承载力设计要求；

2不应发生影响正常使用的变形；

3应满足使用要求，并应具有安全防护功能；

4在使用过程中，不应改变脚手架结构体系；

5附着或支承在工程结构上的脚手架，不应使所附着或支承脚手架的工程结构受到损

害。

3.0.3脚手架实施前应编制专项施工方案，按相关规定进行审批、论证和交底后组织实施。施

工方案需要修改时，应按相关规定执行。

3.0.4脚手架结构设计应根据脚手架种类、搭设高度和荷载等将脚手架安全等级分为Ι级和Ⅱ

级（表3.0.4），其结构重要性系数γ0取值分别为1.1和1.0。

表3.0.4脚手架的安全等级

结构重

落地作业脚手架悬挑作业脚手架支撑架

要性系

安全

荷载设计数γ0

搭设高度荷载设计搭设高度搭设高度搭设跨度等级

值荷载设计值（kN）

（m）值（kN）（m）（m）（m）

（kN）

＜15kN/m2或

≤24—＜20—＜8＜18Ⅱ1.0

＜20kN/m

≥15kN/m2或

＞24—≥20—≥8≥18Ⅰ1.1

≥20kN/m

3.0.5脚手架杆件连接节点承载能力设计值应满足现行国家标准《施工脚手架通用规范》GB

55023、《建筑施工脚手架安全技术统一标准》GB51210、《承插型盘扣式钢管支架构件》JG/T

503及《建筑施工承插型盘扣式钢管脚手架安全技术标准》JGJ/T231的规定。

3.0.6计算脚手架的架体构件的强度、稳定性和节点连接强度时，荷载设计值应采用荷载标准

值乘以荷载分项系数，荷载分项系数取值应符合表3.0.6的规定。

表3.0.6脚手架荷载分项系数

荷载分项系数

验算项目

永久荷载分项系数可变荷载分项系数

强度、稳定性1.31.5

4

地基承载力1.01.0

挠度1.00

有利0.90

倾覆

不利1.31.5

注：1高耸塔式结构、悬臂结构等特殊脚手架结构计算水平风荷载标准值时，应计入风荷载的脉动增大

效应；

2对于脚手架上的动力荷载，应将振动、冲击物体的自重乘以动力系数1.35后计入可变荷载标准值。

3.0.7水平杆和斜杆杆端的插销插入连接盘后应销紧，自锁后不应拔脱，扣接头端部弧面应与

立杆外表面吻合。

3.0.8脚手架步距不应超过2m，严禁使用扣件式钢管剪刀撑代替斜杆；立杆底部应设置可调

底座。

3.0.9脚手架应设置平网和立网，作业层应满铺钢脚手板。

5

4构配件

4.1节点构造及杆件参数

4.1.1脚手架立杆之间应采用外套管或内插管连接，水平杆和斜杆应采用杆端扣接头卡入连接

盘，并应采用楔形插销连接（图4.1.1）。

（a）立杆间外套管连接（b）立杆间内插管连接

图4.1.1脚手架构件

1—连接盘；2—立杆；3—水平杆；4—斜杆；5—扣接头；6—插销；

7—立杆连接件；8—套筒及销孔；9—内插管及销孔

4.1.2标准型（B型）和重型（Z型）脚手架相应杆件的外径和壁厚应符合表4.1.2的规定。

表4.1.2钢管外径和壁厚允许偏差单位：mm

外径允许壁厚允许

序号名称型号外径壁厚

偏差偏差

Z60.33.2±0.3±0.15

1立杆

B48.33.2±0.3±0.15

2水平杆、水平斜杆Z或B48.32.5±0.5±0.2

48.32.5±0.5±0.2

42.42.5±0.3±0.15

3斜杆Z或B

382.5±0.3±0.15

33.72.3±0.3±0.15

4.1.3立杆之间通过套管进行连接，套管包括外套管和内插管，并应符合表4.1.3规定（图4.1.3）；

外套管开口宜朝下，套管焊缝不宜受力。

6

表4.1.3立杆间连接套管规定单位：mm

长度可插入长度与立杆钢管内径/外

连接形式壁厚

（L）（H）径间隙

内壁有台阶4.0≥90≥75≤3

外套管

内壁无台阶（无缝钢管）3.5≥150≥100≤2

内插管3.2≥200≥100≤2

注：外套管或内插管壁厚公差不应为负偏差。

内壁有台阶内壁无台阶（无缝钢管）

（a）外套管（b）内插管

图4.1.3立杆连接形式

4.1.4立杆连接盘间距宜按0.5m模数设置，水平杆长度宜按0.3m模数设置。

4.2材料要求

4.2.1脚手架杆件的材料力学性能应符合下列规定：

1立杆：现行国家标准《低合金高强度结构钢》GB/T1591中Q355的规定；

2水平杆和水平斜杆：现行国家标准《碳素结构钢》GB/T700中Q235的规定；

3斜杆：现行国家标准《碳素结构钢》GB/T700中Q195的规定。

4.2.2可调托撑和可调底座的材料力学性能应符合下列规定：

1钢板及实心调节螺杆：现行国家标准《碳素结构钢》GB/T700中Q235的规定；

7

2空心调节螺杆：现行国家标准《结构用无缝钢管》GB/T8162中20号无缝钢管的规定。

4.2.3可调托撑和可调底座质量应符合下列规定：

1调节螺母厚度不应小于30mm；

2标准型（B型）螺杆直径为38mm的，螺杆外径允许偏差为±0.5mm；

3重型（Z型）螺杆直径为48mm的，螺杆外径允许偏差为±0.5mm；

4可调底座和可调托撑的螺杆与调节螺母旋合长度不应小于4扣。

4.2.4可调托撑U形顶托板厚度不应小于5mm，可调底座垫座板厚度不应小于6mm；螺杆与

顶托板或垫座板应采用角焊缝，有效焊缝高度不应小于5mm，并宜设置加劲片。

4.2.5可调托撑和可调底座的螺杆直径与螺距应符合现行国家标准《梯形螺纹第2部分：直径

与螺距系列》GB/T5796.2和《梯形螺纹第3部分：基本尺寸》GB/T5796.3的规定。

4.2.6立杆连接盘采用碳素铸钢制造时，其力学性能应符合现行国家标准《一般工程用铸造碳

钢件》GB/T11352中ZG230-450牌号的规定；采用圆钢热锻制造或钢板冲压时，其力学性能

应符合现行国家标准《碳素结构钢》GB/T700中Q235的规定。

4.2.7插销采用碳素铸钢制造时，其力学性能应符合现行国家标准《一般工程用铸造碳钢件》

GB/T11352中ZG230-450牌号的规定；采用圆钢热锻制造时，其力学性能应符合现行国家标

准《优质碳素结构钢》GB/T699中牌号为45钢的规定；采用钢板冲压时，其力学性能应符合

现行国家标准《碳素结
