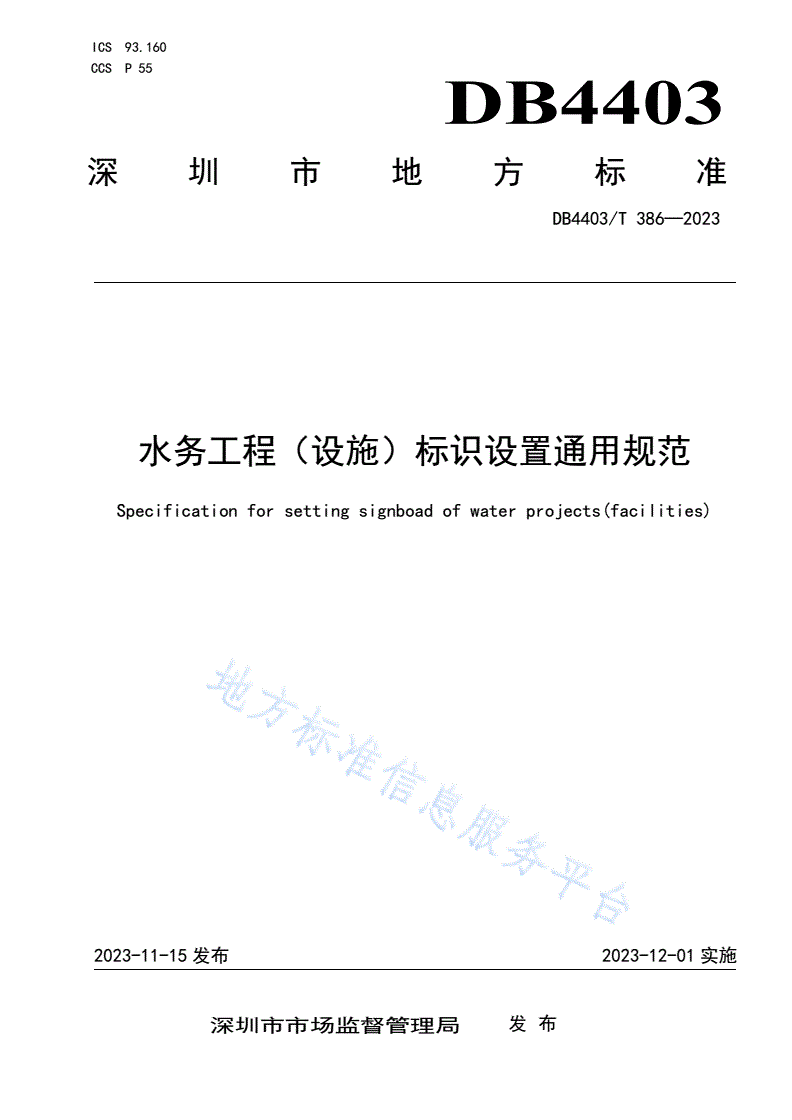

DB4403/T 386-2023 水务工程（设施）标识设置通用规范

ICS93.160

CCSP55

DB4403

深圳市地方标准

DB4403/T386—2023

水务工程（设施）标识设置通用规范

Specificationforsettingsignboadofwaterprojects(facilities)

2023-11-15发布2023-12-01实施

深圳市市场监督管理局发布

DB4403/T386—2023

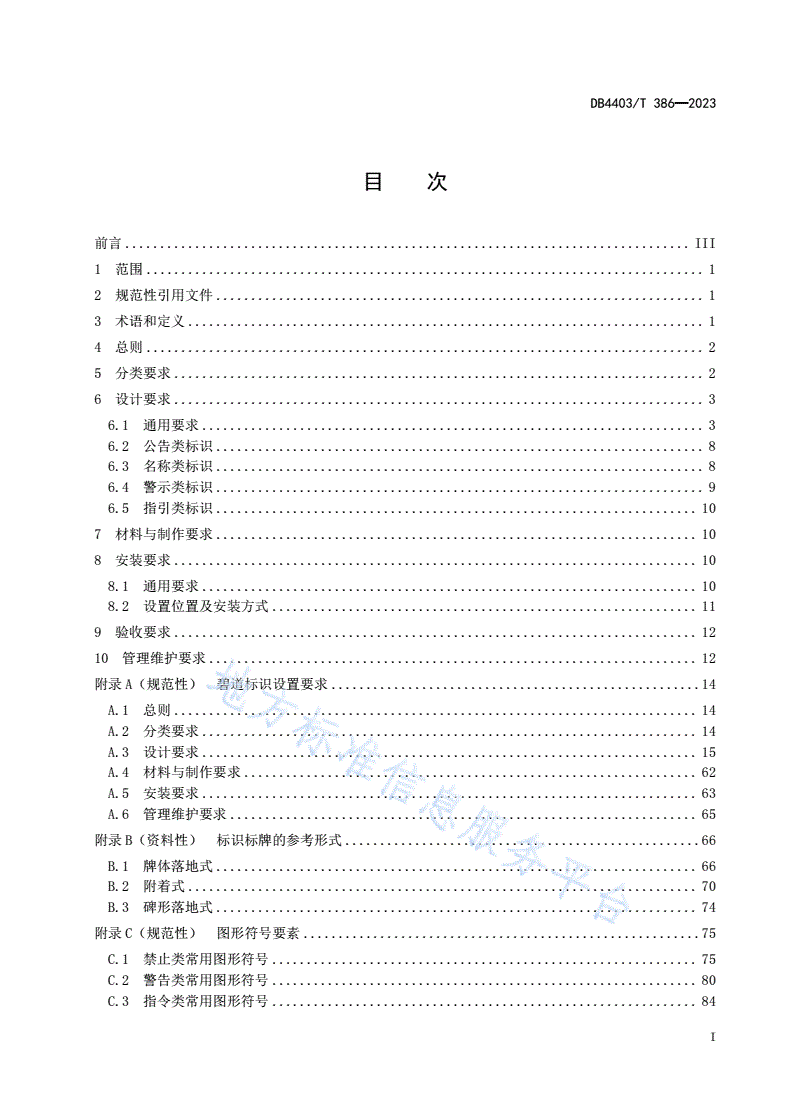

目次

前言.................................................................................III

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4总则................................................................................2

5分类要求............................................................................2

6设计要求............................................................................3

6.1通用要求........................................................................3

6.2公告类标识......................................................................8

6.3名称类标识......................................................................8

6.4警示类标识......................................................................9

6.5指引类标识.....................................................................10

7材料与制作要求.....................................................................10

8安装要求...........................................................................10

8.1通用要求.......................................................................10

8.2设置位置及安装方式.............................................................11

9验收要求...........................................................................12

10管理维护要求......................................................................12

附录A（规范性）碧道标识设置要求.....................................................14

A.1总则...........................................................................14

A.2分类要求.......................................................................14

A.3设计要求.......................................................................15

A.4材料与制作要求.................................................................62

A.5安装要求.......................................................................63

A.6管理维护要求...................................................................65

附录B（资料性）标识标牌的参考形式...................................................66

B.1牌体落地式.....................................................................66

B.2附着式.........................................................................70

B.3碑形落地式.....................................................................74

附录C（规范性）图形符号要素.........................................................75

C.1禁止类常用图形符号.............................................................75

C.2警告类常用图形符号.............................................................80

C.3指令类常用图形符号.............................................................84

I

DB4403/T386—2023

C.4指示类常用图形符号.............................................................86

附录D（资料性）常见标识标牌样式.....................................................91

参考文献.............................................................................107

II

DB4403/T386—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由深圳市水务局提出并归口。

本文件起草单位：深圳市水务局、深圳市标准技术研究院。

本文件主要起草人：崔雨聪、付巍巍、王丽娟、张举成、吕勇、吕鹏刚、张楚楚、陈柯宇、张芳、

肖勇、何茜、王超群、王冕博、吴序一、丁泽林、李海林、陈靓、李伟明、陈曼毓、陶祺舜。

III

DB4403/T386—2023

水务工程（设施）标识设置通用规范

1范围

本文件规定了水务工程（设施）标识设置的总则、分类要求、设计要求、材料与制作要求、安装要

求、验收要求、管理维护要求等。

本文件适用于深圳市水务工程（设施）的标识标牌的设计、制作、安装、管理维护工作。在建工程

的标识标牌设置不适用于本文件。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T2893.1图形符号安全色和安全标志第1部分：安全标志和安全标记的设计原则

GB2894安全标志及其使用导则

GB5768（所有部分）道路交通标志和标线

GB13495.1消防安全标志第1部分：标志

GB14161矿山安全标志

GB16557海船救生安全标志

GB/T25895（所有部分）水域安全标志和海滩安全旗

GB50706水利水电工程劳动安全与工业卫生设计规范

AQ1017煤矿井下安全标志

DB4403/T136—2021饮用水水源保护区标志设置技术指引

3术语和定义

下列术语和定义适用于本文件。

3.1

水务工程（设施）waterprojects（facilities）

开发、利用、控制、调配和保护水资源、保障水安全、防治水污染、提升水环境、修复水生态的各

类工程（设施）。

3.2

标识sign

用于水务工程（设施）（3.1），具有视觉识别功能的图形符号或标示物。

3.3

公告类标识announcementsign

用以告知水务工程（设施）（3.1）基本情况、管理范围与保护范围、责任人，宣传法律法规、规

章制度和水文化等内容的标识（3.2）。

3.4

名称类标识namesign

1

DB4403/T386—2023

用以识别水务工程（设施）（3.1）和设备名称、序号等内容的标识（3.2）。

3.5

警示类标识warningsign

用以提醒和警告人员注意危险等内容的标识（3.2）。

3.6

指引类标识directivesign

用以指明方向和路线等内容的标识（3.2）。

4总则

4.1新建、改（扩）建水务工程（设施）应根据工程实际与管理需要，将水务工程（设施）标识设置

纳入工程项目，以保障工程运行、方便管理为原则，设置合适的标识。

4.2标识设置宜综合考虑河湖水系和水利工程的自身特点以及所处的地理位置、周边环境等因素，设

置在合理醒目处，满足实用、美观等要求。

4.3标识设置应牢固稳定、安全可靠。

4.4标识内容应包括文字和图形，文字应准确、简洁，图形应清晰、美观，不应传递与水务工程（设

施）无关的信息，每项工程相同用途的标识所用字体应保持统一，字号、间距、行距应与标识尺寸协调。

4.5标识的形状和尺寸应根据现场环境合理设置，并排摆放的标识，形状和尺寸宜保持一致。

4.6标识颜色应与环境相协调，且前景色和背景色应对比明显，能突出显示标识内容。

4.7新(改、扩)建水务工程（设施）的标识设置(调整)应在工程投入使用前完成；水务工程（设施）

周边环境发生变化时，应及时调整相关标识标牌的设置。

4.8内容变更频率较高的标识，宜考虑选择便于更替的材质。

4.9道路交通标志和标线、消防设施标志标识牌的设置应符合GB5768（所有部分）、GB13495.1的

要求。

4.10工程安全、劳动安全、工业卫生类标识标牌布设应符合GB50706要求。

4.11水域安全标识牌布设应符合GB/T25895的要求。

4.12饮用水水源保护区标识牌的设置应按DB4403/T136—2021的规定执行。

4.13碧道标识设置应符合附录A的要求。

5分类要求

5.1水务工程（设施）分为水库、碧道、河道、海堤、供（排）水管（网）、人工湿地、调蓄池、水

闸站、泵站、水文监测站、自来水厂、水质净化厂、水工构筑物等。

5.2除碧道以外的水务工程（设施）的标识类型及标识内容应符合表1的规定。

表1水务工程（设施）标识类型及标识内容

序号标识类型标识内容

工程名称、地理位置、工程规模、功能、作用、设计标准、建成时间、管

1工程简介牌

理责任单位等内容

公

2责任人公示牌人员姓名、单位名称、担任职务、联系电话、时间等内容

告

工程管理区域、工程保护区域、勘测点、界桩点、重要基础设施、公告主

3类管理范围和保护范围牌

体等内容

4界桩、界碑、界牌工程名称、编号、公告主体等内容

2

DB4403/T386—2023

表1水务工程（设施）标识类型及标识内容（续）

序号标识类型标识内容

公工程管理单位内部管理制度、主要管理事项工作制度、工作流程、设施设

5规章制度牌

告备操作规程等内容

6类宣传牌水法规、水文化等内容

7设施设备责任牌设施设备名称、型号、生产厂家和管理责任人姓名等内容

8机电金结设备牌

设施设备的名称、编号等内容

9监测设施牌

名

10监控设备牌

称设施设备的名称、编号等内容

11照明设施牌

类

12消防设施牌符合GB13495.1的要求

13防汛物资牌防汛物资的名称、数量、规格、管理单位名称、联系电话等

14管路物质流向牌管路内物质名称及流向等内容

禁止某种不安全行为，如禁止游泳、禁止站立、禁止跨越、禁止触摸、禁

15禁止标识牌

止爆破、禁止堆物、禁止排污等

警提醒对周围环境引起注意，以避免可能发生危险，如注意安全、当心触电、

16警告标识牌

示当心塌方、当心坠落、当心落水等

17类指令标识牌强制必须做出某种动作或采用防范措施，如必须戴安全帽、穿救生衣等

18提示标识牌提供某种信息，如标明安全设施或场所、紧急出口、疏散通道方向等

19警示标线—

20巡查工作线路指引牌

指图形、箭头、文字符号等内容

21巡查点牌

引

22路引牌名称、箭头等内容

类

23停车场指引牌停车场字样

6设计要求

6.1通则

6.1.1主要形式

室内标识宜采用附着式，选用耐久性好、安装方便等贴面材质制作，参考形式见B.2。

室外标识宜采用牌体落地式、附着式、碑形落地式，选用强度高、耐久性好的材质制作，参

考形式见B.1、B.2、B.3。

6.1.2设计元素

“深圳水务”标识

.1应使用图1给出的“深圳水务”标识，且不应改变标识整体造型比例、笔画粗细、弧度、

倾斜角度及空间关系。

3

DB4403/T386—2023

图1“深圳水务”标识

.2标识与文字使用的组合形式分为左右结构、上下竖式结构、上下横式结构三种，见图2、

图3、图4。

注：图中“X”为“深圳水务”标识的水平宽度变量，“Y”为“深圳水务”标识的垂直高度变量。

图2“深圳水务”标识与文字左右结构组合

4

DB4403/T386—2023

注：图中“X”为“深圳水务”标识的水平宽度变量，“Y”为“深圳水务”标识的垂直高度变量。

图3“深圳水务”标识与文字上下竖式结构组合

注：图中“X”为“深圳水务”标识的水平宽度变量，“Y”为“深圳水务”标识的垂直高度变量。

图4“深圳水务”标识与文字上下横式结构组合

.3标识作为视觉形象的基本核心元素，不应更改和滥用，包括但不限于以下几个方面：

a)不随意改变标识的标准色；

b)不随意改变标识的比例关系；

c)不随意改变标识和标准文字的组合关系；

5

DB4403/T386—2023

d)不随意改变标识和标准文字的空间组合关系、大小比例关系。

字体

.1标识在使用过程中标题字体、正文字体高宽比不应变异（特殊设计的字体除外），并应满

足表2的要求。

表2标识中的字体类型要求

序字体

位置要求

号中文英文数字

使用粗黑类等线字体，字间

1主标题思源黑体CNBoldHeebo_BoldHeebo_Bold距范围为单字宽度10%～

50%，可根据字数进行微调

使用粗黑类等线字体，字间

2副标题思源黑体CNMediumHeebo_MediumHeebo_Medium距范围为单字宽度10%～

50%，可根据字数进行微调

使用粗黑类等线字体，字间

距范围为单字宽度10%～

3正文思源黑体CNRegularHeebo_LightHeebo_Light50%，可根据字数进行微调；

行间距范围为单字高度的

20%～80%

.2标识的字号设置应以平均身高1650mm计算，最佳平均视角控制在30°～40°，不同视距

下中英文字体高度比例为4:3，大小见表3。

注：平均身高数据来源于《第五次国民体质监测公报》。

表3标识中的字体大小要求

字体大小（mm）

序号视距（m）

中文英文/数字

140160以上120以上

230120以上90以上

32080以上60以上

41040以上30以上

5520以上15以上

619以上7以上

颜色

.1标识中使用的颜色除满足以下条件外，还应符合表4给出的颜色要求：

a)标准色为标识标牌视觉传达的重要组成部分；

b)非标准色主要用于水务工程（设施）中道路交通指引类标识标牌的图案及底色制作，此类标

识标牌参照道路交通相关标准规范进行设置；

c)安全色主要用于安全警示类标识，应符合GB/T2893.1的要求。

6

DB4403/T386—2023

表4标识中使用的颜色要求

序

名称颜色色值

号

PANTONE2925C

1C:75M:26Y:OK:O

R:30G:149B:212

基本标准色

PANTONE300C

2C:0M:0Y:OK:O

R:255G:255B:255

标PANTONE2985CP

3准C:62M:2Y:8K:O

色R:80G:191B:227

PANTONE19-4004TPG

辅助标准色

4C:0M:0Y:OK:9O

R:62G:58B:57

PANTONE11-4001TPG

5C:0M:0Y:OK:1O

R:239G:239B:239

PANTONE149-8C

6C:83M:21Y:84K:4

R:14G:143B:76

PANTONE541C

7非标准色C:96M:85Y:19K:8

R:19G:61B:124

PANTONE7610C

8C:57M:84Y:77K:33

R:104G:50B:49

PANTONE2035C

9警示色C:0M:100Y:100K:0

R:230G:0B:18

PANTONE803C

10提示色C:0M:0Y:100K:0

R:255G:241B:0

.2金属材质类标识标牌的底色、标识、文字、符号在正常使用时均采用标准色，标识标牌底

色为标准色（白色），则文字、符号等使用蓝色或黑色；标识底色为标准色（蓝色），则文字、符号等

使用白色。

注1：工程设施名称类标识标牌的颜色一般为白底、蓝字或蓝底、白字。

注2：安全警示类标牌文字部分一般为白底、黑色，标识部分一般为蓝底。

.3石材、混凝土材质类标识标牌底色选用石材、混凝土原色，文字、符号等内容采用标准色

（蓝色）或安全色（红色）。

7

DB4403/T386—2023

注：碑形落地式界碑，采用石材或混凝土材料的名称类标牌颜色为原材料底色，文字一般为蓝色，若界碑有警示功

能，文字为红色。

.4安全色一般不单独使用，应增加对比色加以反衬，用作对比色的反衬色有黑色、白色，白

色用于与红、蓝、绿色对比，黑色用于与黄色对比。

.5安全类标识除使用标准色外，在关键节点及多发事故区域应符合GB/T2893.1的要求。

设置高度

设置直立版面时应将核心信息集中在1330mm高的视线夹角范围内；设置倾斜的标识时，应根据面

板高度调整面板与水平面的夹角。

注1：我国正常成年人平均眼高为1560 mm，残疾人平均眼高为1175mm，成人平均最佳阅读高度为1330mm，儿童为

1000 mm。

注2：数据来源于《建筑设计资料集成：人体、空间篇》。

6.1.3图形符号

禁止类常用图形符号见表C.1。

警告类常用图形符号见表C.2。

指令类常用图形符号见表C.3。

指示类常用图形符号见表C.4。

6.2公告类标识

6.2.1内容

公告类标识的内容见表1，常见标识标牌样式具体见D.1。

6.2.2规格

平面形状宜为矩形，石材、混凝土或其他特殊材料的形状，可根据需要制作。

在参照图B.1、图B.2、图B.8、图B.17给出的比例的前提下，根据工程场地情况确定标识

的尺寸。

颜色为“深圳水务”基本标准色和辅助标准色。

6.2.3形式

采用牌体落地式标牌，具体见图B.1、图B.2。

有建筑物或构筑物墙面，可采用附着式标牌，具体见图B.8。

工程管理与保护范围标识，可采用碑形落地式标牌，具体见图B.17。

6.3名称类标识

6.3.1内容

名称类标识的内容见表1，常见标识标牌样式具体见D.2。

6.3.2规格

平面形状宜为矩形或圆形，石材、混凝土或其他特殊材料的形状可根据需要制作。

在参照图B.3、B.9、图B.10给出的比例的前提下，尺寸根据设施、设备情况确定标识的尺

寸。

8

DB4403/T386—2023

颜色为“深圳水务”基本标准色和辅助标准色。

6.3.3形式

根据材料和安装方式不同，主要分为附着式，牌体落地式。

有建筑物或构筑物墙面，采用附着式标牌，具体见图B.9、图B.10。

无建筑物或构筑物墙面，采用牌体落地式标牌，具体见图B.3。

6.4警示类标识

6.4.1内容

警示类标识包括禁止类标识牌、警告类标识牌、警示标线等，应包含禁止、停止、危险等信息，并

符合GB2894的要求，常见标识标牌样式具体见D.3。

6.4.2规格

平面形状、材质和颜色应符合GB2894的要求。

在参照图B.4、图B.5、图B.11、图B.12、图B.13给出的比例的前提下，根据距离、视角情

况确定标识的尺寸。

颜色由“深圳水务”基本标准色和辅助标准色组成，并与周边环境具有一定的反差。

6.4.3形式

标识

.1采用牌体落地式标牌，具体见图B.4、图B.5。

.2有建筑物或构筑物墙面，则可采用附着式标牌，具体见图B.11、图B.12、图B.13。

标线

.1货架定位线为黄色，大小与货架大小相等，宽度为100mm。

.2仓库划线为绿色，标明仓库库位边线，明确仓库进出通道。

.3除经常移动的把手外，管道闸门把手根据把手大小用红色油漆涂刷。

.4设备及防护网区域线为黄色，宽度为100mm，根据现场已做警戒线统一涂刷，并保证警戒

线为规则形状。

.5电动机罩盒为黄色，吊挂孔为红色，转动方向以红色箭头标识，轴盖以白色箭头标识。

.6配电柜底部为黄色并配有黑色色带，倾斜角度为45°，宽度为100 mm。

.7配电柜、凸起物、平推门的警示线为黄色并配有黑色色带，倾斜角度为45°，宽度为100mm，

其中配电柜的警示线物品摆放与区域线距离在300mm～500mm之间，平推门的警示线从门外沿向外延

伸。

.8圆柱警示（危险部位）标线为黄色并配有黑色色带，并向左下倾斜。

.9消防设施警示带为白色并配有红色色带，倾斜角度为45°，可选宽度为50mm、100mm、

150mm。

.10一般物品定位线为黄色，宽度均为50mm，可移动物品采用方框定位，不可移动物品采用

四角定位，物品摆放与区域线距离在300mm～500mm之间，区域线四角内缘为直角，外缘可用45°倒

角。

.11生产中的废品、高度危险化学品定位线为红色，卫生用品定位线为白色，宽度均为50mm，

物品摆放与区域线距离在300mm～500mm之间，区域线四角内缘为直角，外缘可用45°倒角。

9

DB4403/T386—2023

6.5指引类标识

6.5.1内容

指引类标识的内容见表1，常见标识标牌样式具体见D.4。

6.5.2规格

平面形状宜为矩形。

在参照图B.6、图B.7、图B.14、图B.15、图B.16给出的比例的前提下，根据场地、管路情

况确定标识的尺寸。

巡查路线牌、巡查点牌颜色为“深圳水务”基本标准色和辅助标准色。

6.5.3形式

指引类标识标牌采用牌体落地式标牌，具体见图B.6、图B.7。

有建筑物或构筑物墙面采用附着式标牌，具体见图B.14、图B.15、图B.16。

7材料与制作要求

7.1户外标识的底板应选用牢固、耐久性强的材质制作，宜选用不锈钢板、人造石、铝板、耐候钢板、

防腐木等材料，底板背面宜采用原色或其他淡雅的颜色。

7.2户外标识单面板式，底板厚度应根据底板材料强度、刚度合理确定。

7.3户外标识双面板式，采用两块标牌正反固定一起或正反两面均有标识信息的标牌，其底板厚度要

求见7.2。

7.4室内标识应选用牢固耐久、安装方便、不易变色、美观清晰的贴面材料，标牌宜选用铝板、亚克

力等。

7.5标识材料宜采用安全、环保、耐用、不褪色、防眩光、经济适用的材料制作，不应使用遇水变形、

变质的材料，有触电危险的场所应使用绝缘材料。

7.6金属件应做防锈、防腐处理；标识的外观采用水转印、氟碳喷涂工艺；外露的零构件如螺丝应采

用非标产品。

7.7标识的制作工艺应满足户外使用的耐久性，较稳定的标识信息宜采用蚀刻等工艺。

7.8标识中有人员信息、联系方式的宜做成活动牌，信息宜采用附着式标注，以便更换。

7.9条件允许时，宜充分考虑标识牌夜视功能，增加反光、照明等装置。

7.10制作牌体落地式标牌满足以下要求：

a）标识版面可选用不锈钢激光切割、刨槽折边、焊接成型、打磨烤漆、双边成箱并镶嵌于牌体；

b）图文内容采用丝网印刷；

c）“深圳水务”标识采用立体不锈钢烤漆镶嵌。

7.11制作碑形落地式标牌满足以下要求：

a）主体材料可选用人造石、混凝土或石材打磨切割或浇筑；

b）文字内容采用水刀雕刻并用环保漆填充；

c）顶部“深圳水务”标识采用喷漆制作。

8安装要求

8.1通则

10

DB4403/T386—2023

8.1.1应安全可靠、便于维护、易于观察，适应使用环境要求。

8.1.2应端正、牢固、稳定，具有一定的强度。

8.1.3不应妨碍行人通行和车辆交通，不应构成对人身伤害、设备安全的潜在风险或妨碍正常工作。

8.1.4宜安装在明亮、醒目的位置，附近不应有妨碍认读的障碍物。

8.1.5不宜安装在门、窗、架可移动的物体上，以免标志标牌随母体物体相应移动，影响认读。

8.1.6可采用喷涂法、粘贴法进行安装。

注1：喷涂法指使用一定的工具将涂料喷洒在建筑物、设施、设备表面，并显示出标识内容的方式。

注2：粘贴法指将标识内容印（刻）制在一定的介质上，并粘贴在标牌上的方式。

8.1.7牌体落地式可根据工程现场环境埋地安装或使用螺栓固定。

8.2设置位置及安装方式

标识标牌根据材料和安装方式的不同，主要分为牌体落地式、附着式和碑形落地式等。各类标识标

牌的设置位置及安装方式见表5，实际安装时宜结合管理需要选取。

表5标识标牌设置位置及安装方式

牌体落碑形落

序号标识类型适用位置附着式

地式
