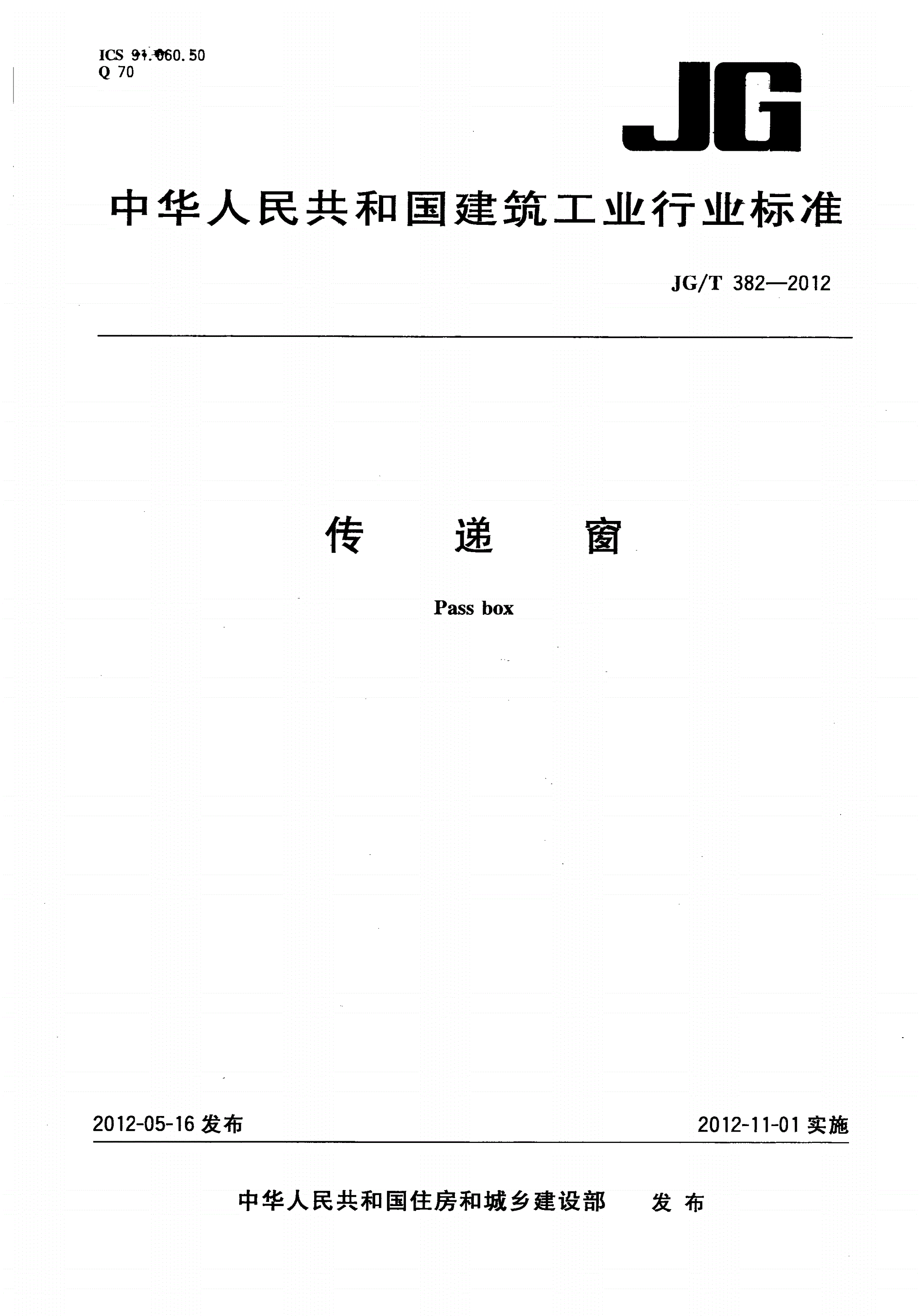

JG/T 382-2012 传递窗

ICS91.060.50

Q70

中华人民共和国建筑工业行业标准

/—

JGT3822012

传递窗

Passbox

ㅤㅤㅤㅤ

2012-05-16发布2012-11-01实施

中华人民共和国住房和城乡建设部发布

/—

JGT3822012

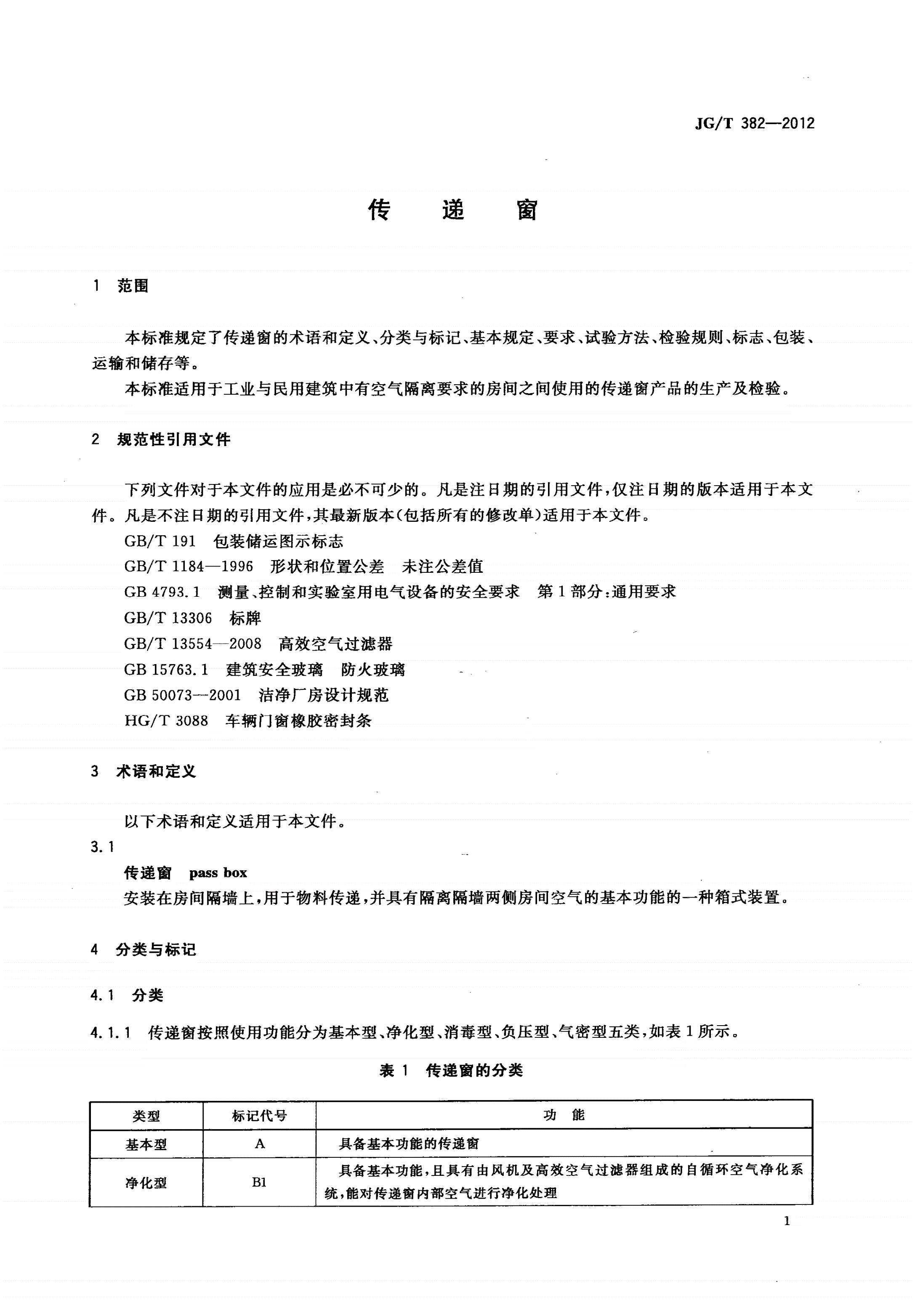

传递窗

1范围

、、、、、、、、

本标准规定了传递窗的术语和定义分类与标记基本规定要求试验方法检验规则标志包装

运输和储存等。

本标准适用于工业与民用建筑中有空气隔离要求的房间之间使用的传递窗产品的生产及检验。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/包装储运图示标志

GBT191

/—形状和位置公差未注公差值

GBT11841996

、:

测量控制和实验室用电气设备的安全要求第部分通用要求

GB4793.11

/标牌

GBT13306

/—高效空气过滤器

GBT135542008

建筑安全玻璃防火玻璃ㅤㅤㅤㅤ

GB15763.1

—洁净厂房设计规范

GB500732001

/车辆门窗橡胶密封条

HGT3088

3术语和定义

以下术语和定义适用于本文件。

3.1

传递窗assbox

p

,,。

安装在房间隔墙上用于物料传递并具有隔离隔墙两侧房间空气的基本功能的一种箱式装置

4分类与标记

4.1分类

、、、、,。

传递窗按照使用功能分为基本型净化型消毒型负压型气密型五类如表所示

4.1.11

表1传递窗的分类

类型标记代号功能

基本型A具备基本功能的传递窗

,

具备基本功能且具有由风机及高效空气过滤器组成的自循环空气净化系

净化型B1

,

统能对传递窗内部空气进行净化处理

1

/—

JGT3822012

()

表续

1

类型标记代号功能

,,

具备基本功能且具有含高效空气过滤器的送风系统和排风系统能对传递

B2

窗内部空气和排出传递窗的空气进行净化处理

净化型

,,

具备基本功能且同时具有空气吹淋室功能能通过喷嘴喷出的高速洁净气

B3

流对放置于传递窗内的待传递物品的表面进行净化处理

,,、

具备基本功能且在箱体内装有紫外线灯管能对通道内空气壁面或待传递

C1

物品表面进行消毒处理

消毒型,(),

具备基本功能且在箱体壁面上设置消毒气汽体进出口能对传递窗内部

。,()

C2空间进行消毒消毒时外接消毒装置可以通过消毒气汽体进出口向传递窗

()

箱体内输送消毒气汽体

,

负压型D具备基本功能且能在传递窗箱体内保持一定的负压

,:,

具备基本功能并应达到以下气密要求采用箱体内部发烟法检测时其缝隙

E1

处无可视气体泄漏

气密型

,:,

具有基本功能并应达到以下气密要求采用箱体内部压力衰减法检测时当

E2

箱体内部的压力达到-500Pa后,内负压的自然衰减小于250Pa

20min

基本型传递窗如图所示。

4.1.21

ㅤㅤㅤㅤ

说明:

———箱体;

1

———;

2门

3———观察窗。

图基本型传递窗

1

4.2标记

4.2.1传递窗类型的标记代号

各类传递窗的标记代号应符合表的规定。

1

2

/—

JGT3822012

4.2.2内通道水平宽度的标记代号

,、、

内通道的水平净宽度可以根据使用方的不同用途具体设计确定一般为400mm500mm

、、……,、、、、……。

600mm800mm1000mm其代号分别为456810

4.3标记方法

。,

传递窗产品应按图规定的方法标记当传递窗同时具有两类以上功能时应依次给出类型标

4.3.12

,“、”。“”。

记代号中间用相连基本型标记代号可缺省

A

PB--

()

内通道尺寸宽高深

××

类型

传递窗

图传递窗型号规格标记方法

2

4.3.2标记示例

示例1:

,()()()。

PB-A-5×5×5表示产品为基本型传递窗内通道尺寸为宽500mm×高500mm×深500mm

示例2:

、,

PB-B1C1-8×8×8表示产品为具有由风机及高效空气过滤器组成的自循环空气净化系统且在箱体内装有紫外线

ㅤㅤㅤㅤ

,()()()。

灯管的传递窗内通道尺寸为宽800mm×高800mm×深800mm

示例3:

、、,

PB-B2C2E1-6×6×5表示产品为具有含高效空气过滤器的送风系统和排风系统且在箱体壁面上设置消毒气

(),,()()()。

汽体进出口同时要求箱体无可视气体泄漏的传递窗内通道尺寸为宽600mm×高600mm×深500mm

5基本规定

5.1尺寸

),/—“”;

外形尺寸和通道尺寸其偏差应符合中
