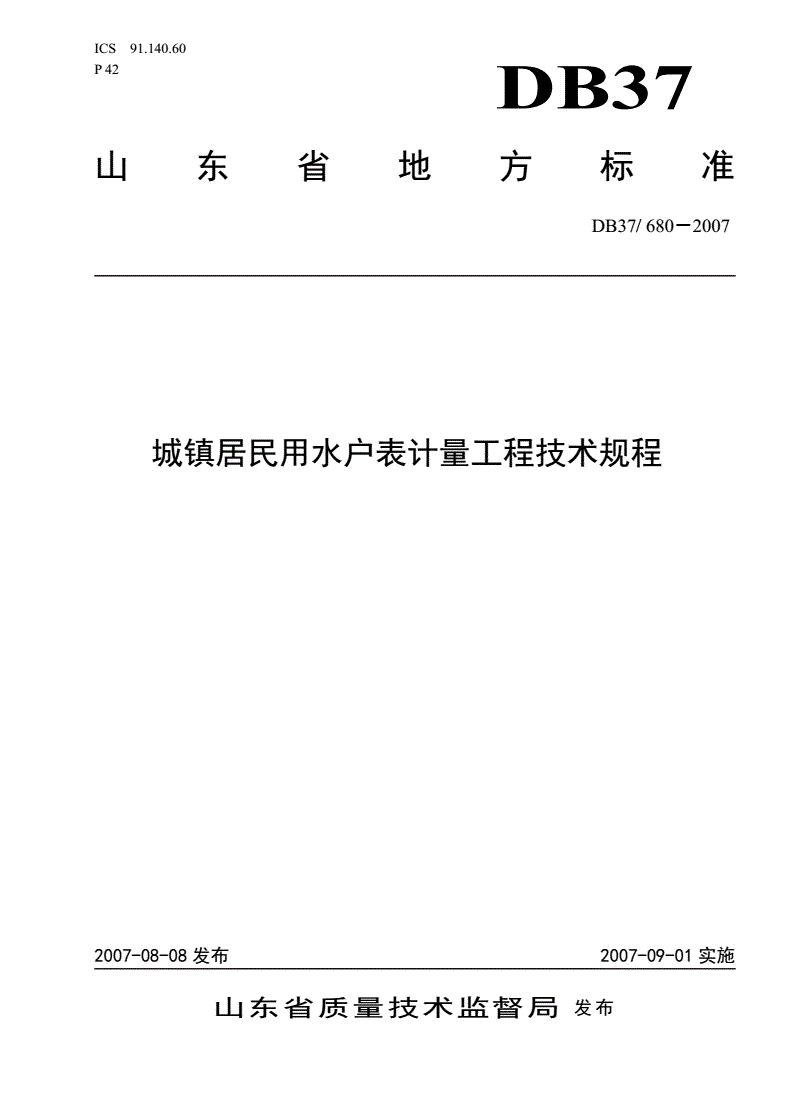

ICS91.140.60
P42DB37
山东省地方标准
DB37/680-2007
城镇居民用水户表计量工程技术规程
2007-08-08发布2007-09-01实施
山东省质量技术监督局发布
DB37/680—2007

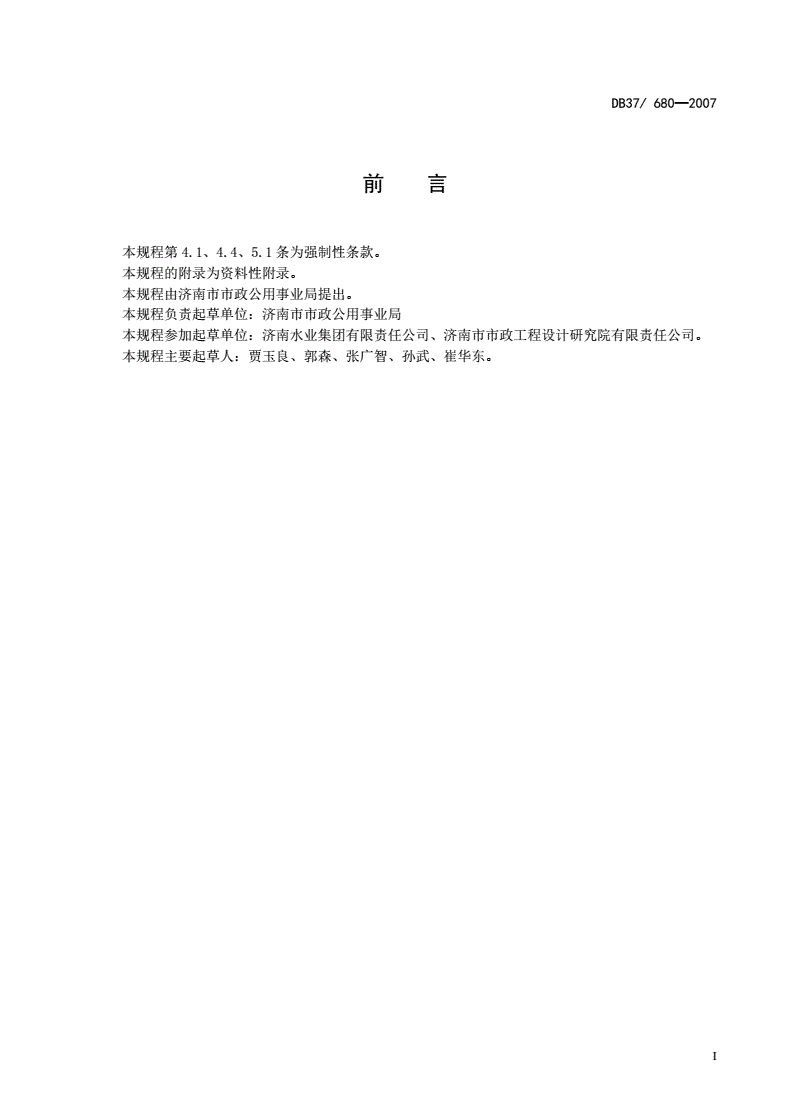

前言
本规程第4.1、4.4、5.1条为强制性条款。
本规程的附录为资料性附录。
本规程由济南市市政公用事业局提出。
本规程负责起草单位:济南市市政公用事业局
本规程参加起草单位:济南水业集团有限责任公司、济南市市政工程设计研究院有限责任公司。
本规程主要起草人:贾玉良、郭森、张广智、孙武、崔华东。
I
DB37/680—2007

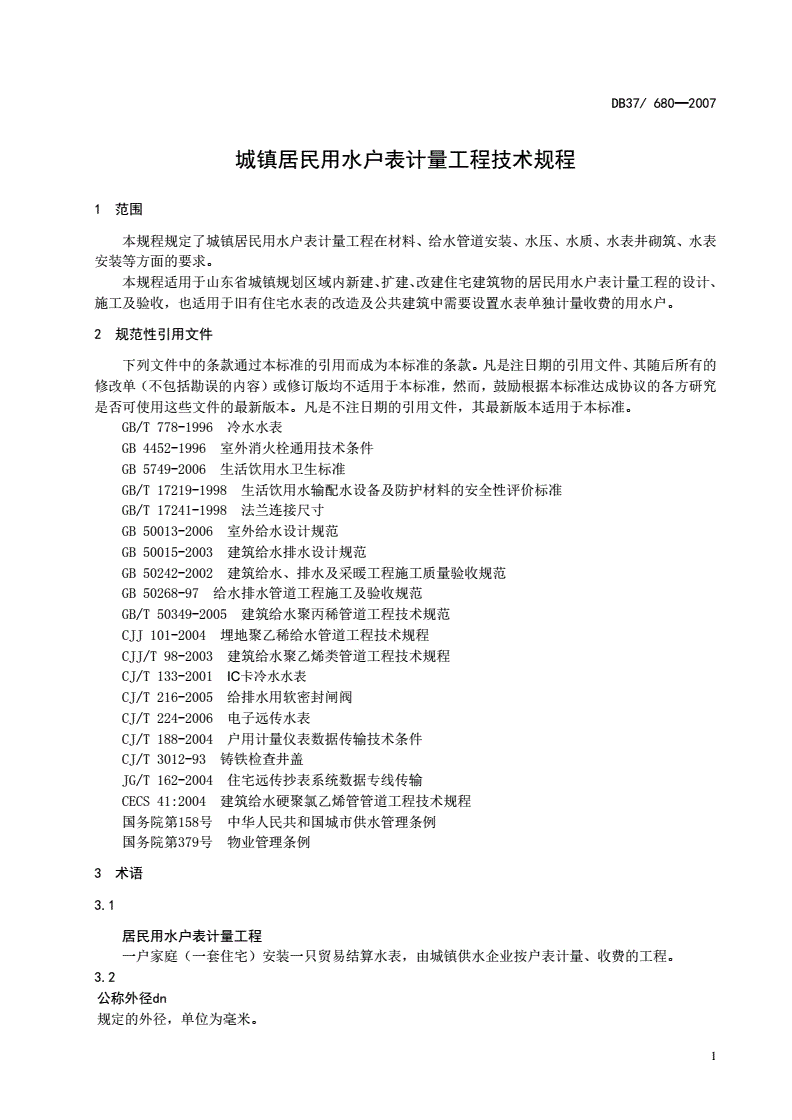

城镇居民用水户表计量工程技术规程
1范围
本规程规定了城镇居民用水户表计量工程在材料、给水管道安装、水压、水质、水表井砌筑、水表
安装等方面的要求。
本规程适用于山东省城镇规划区域内新建、扩建、改建住宅建筑物的居民用水户表计量工程的设计、
施工及验收,也适用于旧有住宅水表的改造及公共建筑中需要设置水表单独计量收费的用水户。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件、其随后所有的
修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究
是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T778-1996冷水水表
GB4452-1996室外消火栓通用技术条件
GB5749-2006生活饮用水卫生标准
GB/T17219-1998生活饮用水输配水设备及防护材料的安全性评价标准
GB/T17241-1998法兰连接尺寸
GB50013-2006室外给水设计规范
GB50015-2003建筑给水排水设计规范
GB50242-2002建筑给水、排水及采暖工程施工质量验收规范
GB50268-97给水排水管道工程施工及验收规范
GB/T50349-2005建筑给水聚丙稀管道工程技术规范
CJJ101-2004埋地聚乙稀给水管道工程技术规程
CJJ/T98-2003建筑给水聚乙烯类管道工程技术规程
CJ/T133-2001IC卡冷水水表
CJ/T216-2005给排水用软密封闸阀
CJ/T224-2006电子远传水表
CJ/T188-2004户用计量仪表数据传输技术条件
CJ/T3012-93铸铁检查井盖
JG/T162-2004住宅远传抄表系统数据专线传输
CECS41:2004建筑给水硬聚氯乙烯管管道工程技术规程
国务院第158号中华人民共和国城市供水管理条例
国务院第379号物业管理条例
3术语
3.1
居民用水户表计量工程
一户家庭(一套住宅)安装一只贸易结算水表,由城镇供水企业按户表计量、收费的工程。
3.2
公称外径dn
规定的外径,单位为毫米。
1
DB37/680—2007
3.3
公称直径DN
标准中规定的名义直径。
3.4
允许压力
在某个介质温度下,确保一定使用寿命,该供水系统可以承受的最大压力,给水管的允许压力与水
温、使用寿命有关。
3.5
工作压力
管道在正常工作状态下,作用在管内壁的最大持续水压力,不包括水锤压力。
3.6
公称压力
管材在使用水温为40°C,预期使用寿命50年,以MPa为单位的允许最大工作压力。
3.7
引入管
将室外给水管引入建筑物或由市政管道引入至小区给水管网的管段。
3.8
接户管
布置在建筑物周围,直接与建筑物引入管相接的给水管道。
3.9
入户管(进户管)
住宅内生活给水管道进入住户的管段。
3.10
热熔对接连接
将两个待连接的管道端面紧贴在加热工具上进行加热,直到熔融,移走加热工具,将两个熔融的端
面靠在一起,在压力作用下保持一段时间,然后让接头冷却连接成为一体的连接方法。
3.11
热熔承插连接
用焊接设备将管道外表面及管件内表面同时加热至熔融状态后用外力将二者粘合在—起。
3.12
分水器
集中控制多支路供水的管道附件。
3.13
合并器
用于将每户水表后的分户管道合并接入减路式单管多路给水主管道的管道附件。
3.14
减路器
将减路式单管多路给水主管道由n路转为n-1路的管道附件,使供水主管
每上升一层其通水管路减少一路。
3.15
智能水表
用带有发信装置的水表为计量基表,可实现计量数据采集、分析和远距离传送,或通过微功耗大规
模集成电路加装控制器等实现计量、结算、控制功能的水量计量仪表。按其功能和智能原理的不同可分
为:远传集中抄收水表、预付费水表、远传可控式水表。
2
DB37/680—2007
4材料
4.1基本要求
4.1.1城镇居民用水户表计量工程所采用的材料应符合相应产品标准的要求,安全性应符合
GB/T17219-1998的有关规定,使用性能应符合当地环境条件和习惯。
4.2管材
4.2.1PE管应符合CJJ101-2004的有关规定;PPR管应符合GB/T50349-2005的有关规定;UPVC管应
符合CECS41:2004的有关规定。
4.2.2100≤DN≤300宜采用PE管;DN<100宜采用PE管、室内给水管可采用PPR管、UPVC管(单管多
路)。管件宜使用与管材相同的配套管件或铜、不锈钢管件。
4.2.3城镇居民用水户表计量工程给水系统所用管材公称压力宜大于0.6Mpa。
4.2.4管材、管件上应标明规格、公称压力、生产厂名和商标,包装上应标有批号、数量、生产日期
和检验代号。
4.2.5管材、管件在运输、装卸、储存和搬运时,严禁剧烈撞击,避免与尖锐物触碰和抛、摔、滚、
拖等现象,避免油污,管材端口部位采取保护措施。管材、管件应在室内和栅内贮存,室外堆放应有遮
盖物,避免阳光曝晒和雨淋,避免接触酸、碱等具有腐蚀性的化学物质。
4.2.6UPVC、PE、PPR管材、管件属可燃物,不得与其它易燃物一起存放。
4.3阀门
4.3.1阀门统一采用双向密封、双向止水阀门,操作方式为方头操作杆,且方头朝上,阀门两侧法兰
均应符合GB/T17241-1998的有关规定。
4.3.2除非有特殊要求,300≤DN≤1000一般情况下宜采用软密封法兰式蝶阀,在涉及用水安全和阀
门安装后不便于维修或更换的重要部位,如串水阀门、分支开口阀门,应采用双偏心软密封法兰式蝶阀,
阀体为球墨铸铁。
4.3.350<DN<300宜采用软密封法兰式闸阀,阀体为球墨铸铁,阀杆为不锈钢,DN≤50宜采用铜球阀。
4.3.4排气阀选用复合式排气阀,排气阀下面安装软密封控制闸阀。
4.3.5减压阀宜采用比例式减压阀。
4.3.6阀门井框盖应采用同一型号。若采用防盗形式,宜为折页式。
4.3.7阀门井室:当管道公称直径DN≤200时,采用收口式阀门井室;DN>200时,采用直筒式阀门井
室,且应符合国标05S502的有关规定,但钢筋混凝土压盖上圆孔直径改为Ф700mm,井室内设集水坑,
且井孔必须与阀门操作头在一条垂直线上。
4.4水表
采用取得制造计量器具许可证,计量等级达到B级以上,并经市级质量技术监督部门指定的机构强
制检定合格的机械水表或智能水表。
4.5水表井盖
承载能力宜符合CJ/T3012-93的有关规定,结构形式、材料应根据使用现场实际情况确定。
4.6消防设施
应根据实际情况合理设置消防设施。室外消防管道公称直径应大于等于100mm。
5设计
5.1一般规定
5.1.1居民用水户的用水量应根据卫生器具的完善程度按GB50
