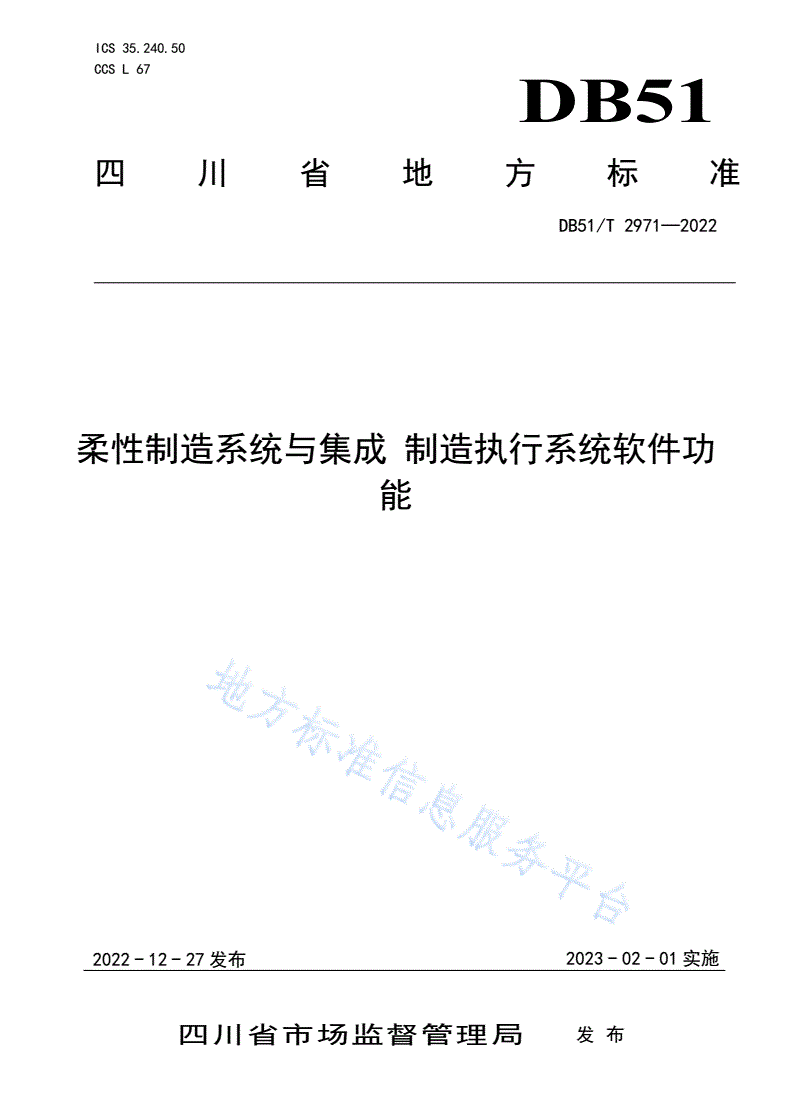

DB51/T 2971-2022 柔性制造系统与集成 制造执行系统软件功能

ICS35.240.50

CCSL67

DB51

四川省地方标准

DB51/T2971—2022

柔性制造系统与集成制造执行系统软件功

能

2022-12-27发布2023-02-01实施

四川省市场监督管理局发布

DB51/T2971—2022

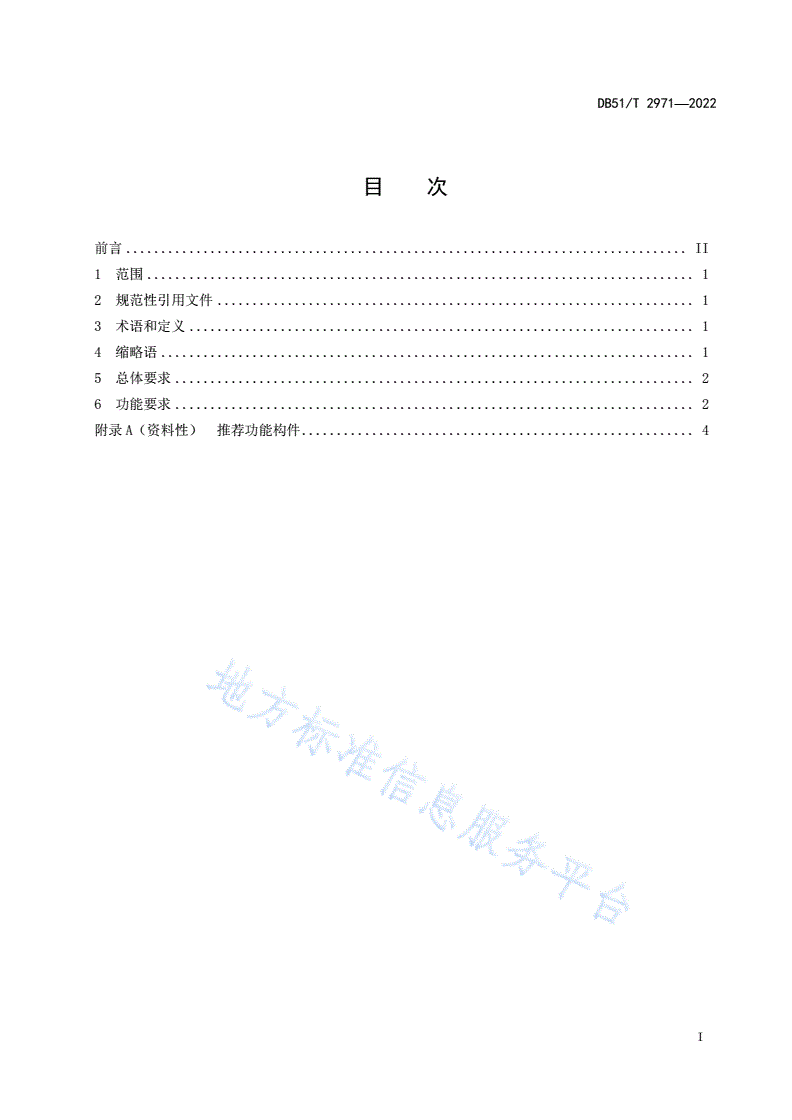

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4缩略语............................................................................1

5总体要求..........................................................................2

6功能要求..........................................................................2

附录A（资料性）推荐功能构件........................................................4

I

DB51/T2971—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本文件由四川省经济和信息化厅提出、归口并解释。

本文件起草单位：四川省机械研究设计院（集团）有限公司、四川普什宁江机床有限公司、成都川

哈工机器人及智能装备产业技术研究院有限公司。

本文件主要起草人：庄瑛、邬君、郑才华、刘雁、詹旸、刘雪垠、菅昆琳、缪丹。

本文件为首次发布。

II

DB51/T2971—2022

柔性制造系统与集成制造执行系统软件功能

1范围

本文件规定了柔性制造系统集成制造执行系统软件（以下简称MES软件）的功能版块组成、各版块

的功能要求等内容。

本文件适用于智能制造行业的柔性制造系统上集成的MES软件产品的设计、开发、选型和实施。

为企业选择或设计柔性制造系统中的制造执行系统软件产品提供基本依据。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T20720（所有部分）企业控制系统集成

GB/T35123—2017自动识别技术和ERP、MES、CRM等系统的接口

GB/T38177—2019数控加工生产线柔性制造系统

3术语和定义

GB/T38177—2019、GB/T35123—2017、GB/T20720（所有部分）界定的以及下列术语和定义适用

于本文件。

3.1

柔性制造系统flexiblemanufacturingsystem

由一组数控设备、计算机信息控制系统和工件自动储运系统有机结合，可按任意顺序加工一组有不

同工序与加工节拍的工件，能适时地自主调度管理，因而可在数控设备技术规范范围内自动适应加工工

件和生产批量的变化的制造系统。

[来源：GB/T38177—2019,3.2]

4缩略语

下列缩略语适用于本文件。

APC：自动托盘交换装置（AutomaticPalletChanger）

BOM：物料清单（BillOfMaterial）

NC：数控（NumericalControl）

OEE：设备综合效率（OverallEquipmentEffectiveness）

MES：制造执行系统（ManufacturingExecutionSystem）

1

DB51/T2971—2022

5总体要求

MES软件主要包含工艺管理、计划管理、生产管理、执行控制、执行监控、物料管理、设备管理、

工具管理、文件管理、人员管理十大功能模块，如图1所示。各模快的推荐功能构件见附录A的规定。

图1MES软件的功能模块结构图

6功能要求

6.1工艺管理

管理生产者使用工作中心、设备和工器具对各种原材料、中间品进行增值加工或处理，最终生产出

成品的方法和过程数据。工艺制订应考虑设备能力、加工精度、工人熟练程度等因素。

工艺管理通常宜包括数字工序管理、工时定额管理等基本功能构件。

6.2计划管理

计划管理是对生产进行计划、组织与控制，控制生产节奏、提高生产效率、降低生产成本。在对订

单以及车间产成品计划内容进行明确时，应考虑批次、设备、人员等约束，为生产管理提供支持。

计划管理通常宜包括订单清单管理、周期计划管理、进度追踪管理等基本功能构件。

6.3生产管理

生产管理是从生产任务、生产工单下发、生产详细排程、生产报工、生产进度分析等环节进行管控，

并为管理人员提供生产看板，直观掌握生产情况。

2

DB51/T2971—2022

生产管理通常宜包括详细排程
