FZ/T 94009-2018 织机用铝合金综框

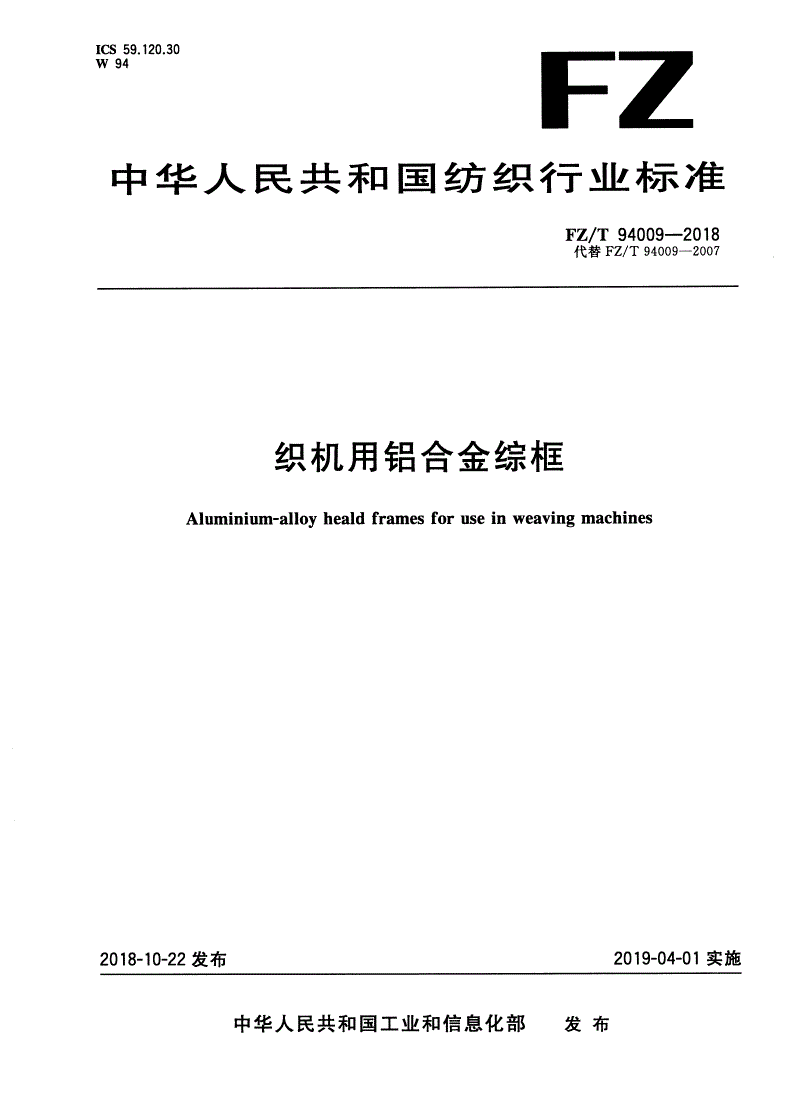

ICS59.120.30

w94t-L

中华人民共和国纺织行业标准

FZ/T94009-2018

代替FZ/T94009-2007

织机用铝合金综框

Aluminium-alloyhealdframesforuseinweavingmachines

2018-10-22发布2019-04-01实施

中华人民共和国工业和信息化部

发布

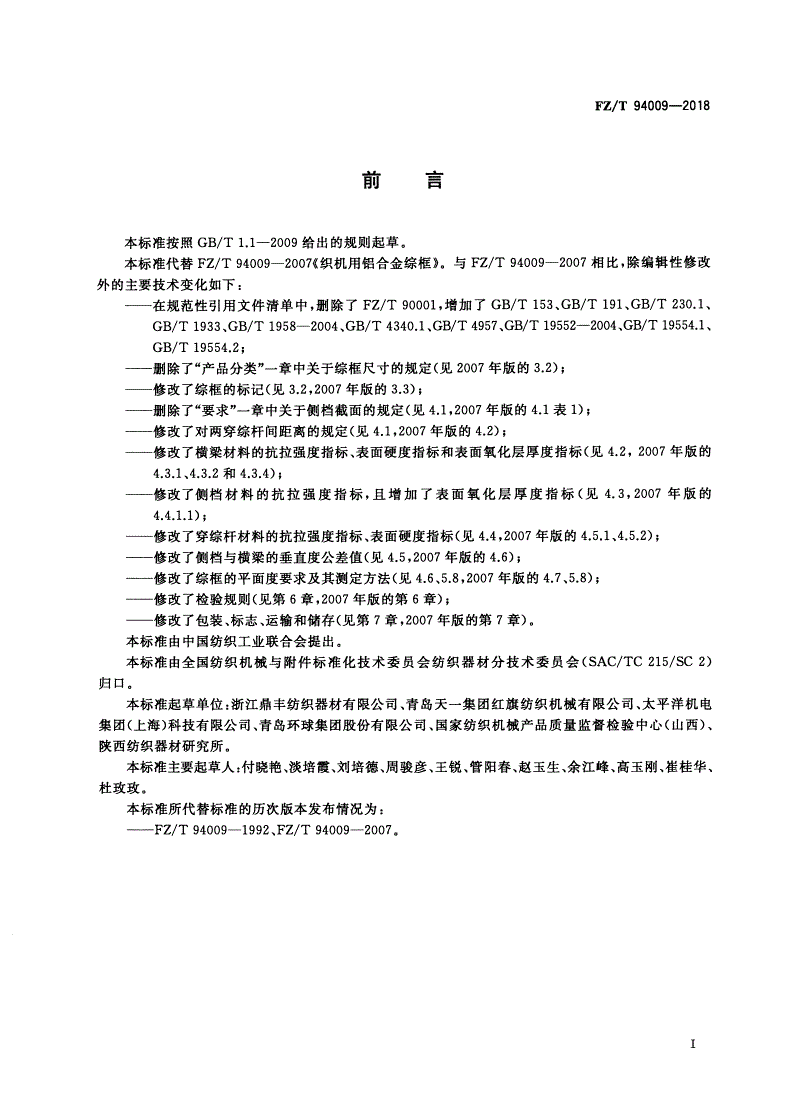

FZ/T94009-2018

刚昌

本标准按照GB/T1.1-2009给出的规则起草。

本标准代替FZ/T94009-2007《织机用铝合金综框》。与FZ/T94009-2007相比，除编辑性修改

外的主要技术变化如下：

一一在规范性引用文件清单叫：1，删除了FZ/T90001.增加了GB/T153、GB/T191、GB/T230.1、

GB/T1933、GB/Tl958-2004、GB/T4340.l、GB/T4957、GB/T19552-2004、GB/T19554.1、

GB/T19554.2;

删除了“产品分类”一章中关于综框尺寸的规定（见2007年版的3.2);

一一修改了综框的标记（见3.2,2007年版的3.3);

一一删除了“要求”一章中关于侧挡在纪丽的规定（见4.1.2007年版的4.1表1);

一一修改了对两穿综杆间距离的规定（见4.1,2007年版的4.2);

一一修改了横梁材料的抗拉强度指标、表丽硬度指标和表而氧化层厚度指标（见4.2'2007年版的

4.3.1、tL3.2和4.3.4);

修改了侧档材料的抗拉强度指标，且；增加了表丽氧化层厚度指标（见4.3'2007年版的

4.4.1.l);

一一修改了穿综杆材料的抗拉强度指标、表面硬度指标（见4.4,2007年版的4.5.1、4.5.2);

一一修改了侧档与横梁的垂直度公差值（见4.5,2007年版的4.6);

一一修改了综框的平面度要求及其测定方法（见4.6、5.8,2007年版的4.7,5.8);

一一修改了检验规则（见第6章，2007年版的第6意〉，

一一修改了包装、标志、运输和储存（见第7章，2007年版的第7章）。

本标准由中国纺织工业联合会提出。

2f王标准由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2)

归口。

2f王标准起草单位：浙江i'fll车纺织器材有限公司、青岛天一集团红旗纺织机械有限公司、太平洋机电

集团（上海）科技有限公司、青岛环球集团股份有限公司、国家纺织机械产品质量监督检验中心（山西〉、

陕西纺织器材研究所。

本标准主要起草人：付晓艳、淡培鼠、刘培德、周骏彦、王锐、管阳春、赵玉生、余江峰、高玉刚、崔桂华、

杜政政。

本标准所代替标准的历次版本发布情况为：

一一－FZ/T94009-1992,FZ/T94009-2007。

I

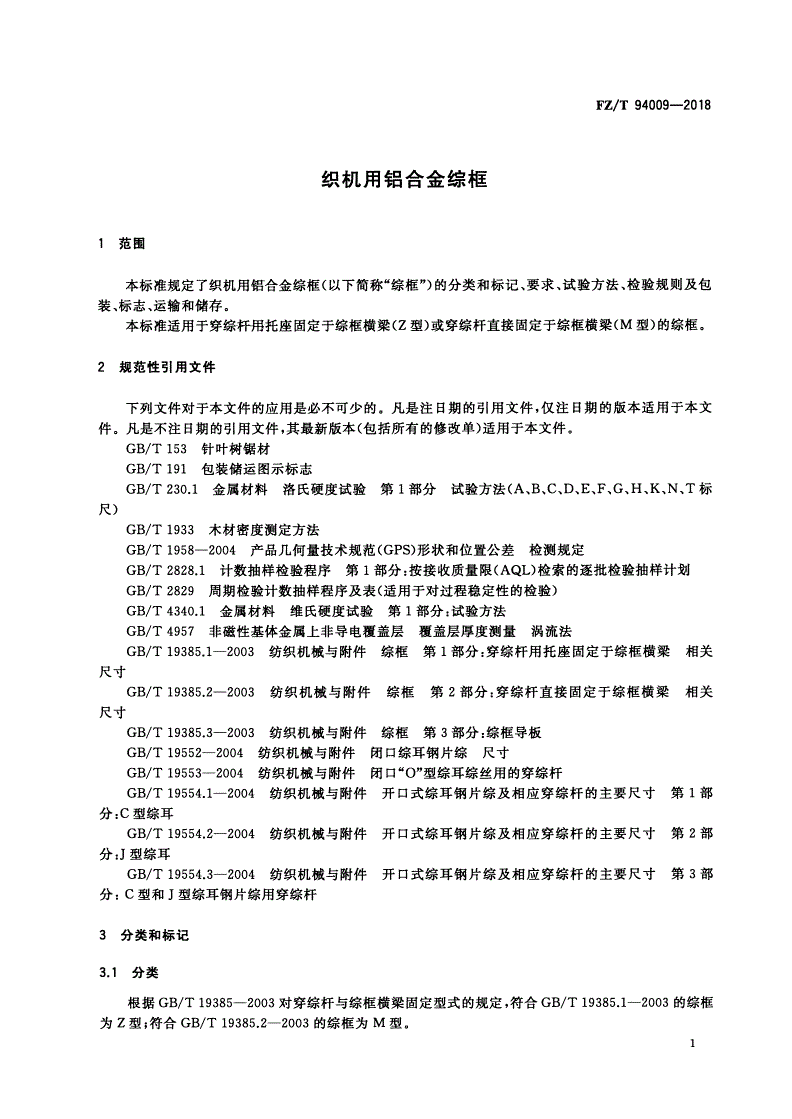

FZ/T94009-2018

织机用铝合金综框

1范围

本标准规定了织机用铝合金综框（以下简称“综框勺的分类和l标记、要求、试验方法、检验规则及包

装、标志、运输和储存。

本标准适用于穿综杆用托座固定于综框横梁（Z型）或穿综抨直接固定于综框横梁（M型）的综框。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T153针口十树锯材

GB/T191包装储运团示标志

GB/T230.1金属材料洛氏硬度试验第1部分试验方法（A、B、C、D、E、F、G、H、K、N、T标

尺）

GB/T1933木材密度测定方法

GB/T1958-2004产品几何量技术规范＜GPS）形状和｜位置公差检测规定

GB/T2828.1计数抽样检验程序第1部分：按接收质量限＜AQU检索的逐批检验抽样计划

GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验〉

GB/T4340.l金属材料维氏硬度试验第1部分：试验方法

GB/T4957非磁性基体金属上非导电覆盖层覆盖层厚度测量涡流法

GB/T19385.1-2003纺织机械与附件综框第1部分：穿综杆用托座固定于综框横梁相关

尺寸

GB/T19385.2-2003纺织机械与附件综框第2部分：穿综杆直接固定于综框横梁相关

尺寸

GB/T19385.3-2003纺织机械与附件综框第3部分：综框导板

GB/T19552-2004纺织机械与附件闭口综耳钢片综尺寸

GB/T19553-2004纺织机械与附件闭口“。”型综耳综丝用的穿综杆

GB/T19554.1-2004纺织机械与附件开口式综耳钢片综及相应穿综杆的主要尺寸第1部

分：C型综耳

GB/T19554.2-2004纺织机械与附件开口式综耳钢片综及相应穿综杆的主要尺寸第2部

分：j型综耳

GB/T19554.3-2004纺织机械与附件开口式综耳钢片综及相应穿综杆的主要尺寸第3部

分：C型和lJ型综耳钢片综用芳：综杆

3分类和标记

3.1分类

根据GB/T19385-2003对穿综忏与综框横梁固定型式的规定，符合GB／丁19385.1-2003的综框

为Z型；符合GB/T19385.2-2003的综框为M型。

FZ/T94009-2018

3.2标记

综框的标记方法：由产品名称、本标准代号和顺序号、穿综杆与综框横梁的固定型式代号、综耳间距

离L（或L1）、综框宽度及侧档型式代号顺序组成。

示例：

以符合FZ/T94009，穿综杆与综框横梁的固定型式为Z型．综耳间距离为280mm，综框宽度为2000mm,T~~侧

挡的综框．其标记为：

综框FZ/T94009-2-280×2000-T

4要求

4.1综框基本尺寸及其极限偏差应拍合以下规定：

a)横梁厚度α、横梁高度b、穿综杆高度h、穿综丰干厚度s按GB/T19385-2003;

b)综J恒高度月13、综框宽度t、横梁厚度α、横梁高度b、穿综料高度走、穿综杆厚度耳的极限偏差见

表l;

表1综框基本尺寸的极限偏差
