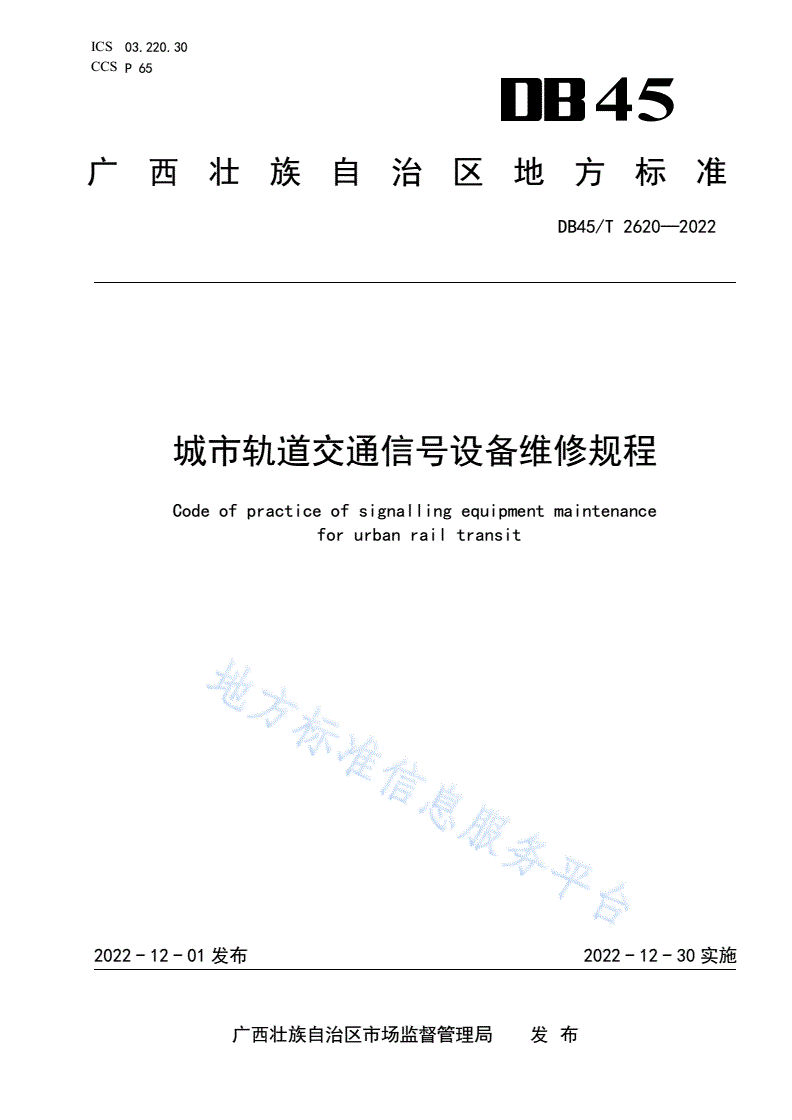

DB45/T 2620-2022 城市轨道交通信号设备维修规程

ICS03.220.30

CCSP65

45

广西壮族自治区地方标准

DB45/T2620—2022

城市轨道交通信号设备维修规程

Codeofpracticeofsignallingequipmentmaintenance

forurbanrailtransit

2022-12-01发布2022-12-30实施

广西壮族自治区市场监督管理局  发布

DB45/T2620—2022

目次

前言..................................................................................IV

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4缩略语..............................................................................2

5总体要求............................................................................2

6一般规定............................................................................2

7信号设备分类........................................................................3

8消耗性维修..........................................................................5

联锁设备........................................................................5

道岔转辙设备....................................................................5

信号机设备......................................................................6

次级检测设备....................................................................6

联锁辅助设备....................................................................6

电源设备........................................................................6

有线传输设备....................................................................6

无线传输设备....................................................................6

ATS机柜.........................................................................7

ATS工作站......................................................................7

ATS辅助设备....................................................................7

轨旁ATC设备...................................................................7

车载ATC设备...................................................................7

维护监测设备...................................................................7

信息安全设备...................................................................7

9增值性维修..........................................................................8

联锁设备........................................................................8

道岔转辙设备....................................................................8

次级检测设备....................................................................8

电源设备........................................................................8

有线传输设备....................................................................8

无线传输设备....................................................................9

ATS机柜.........................................................................9

ATS工作站.......................................................................9

轨旁ATC设备....................................................................9

车载ATC设备...................................................................9

信号继电器.....................................................................9

I

DB45/T2620—2022

10更新改造..........................................................................10

道岔转辙设备..................................................................10

信号机设备....................................................................10

次级检测设备..................................................................10

电源设备......................................................................10

ATS机柜.......................................................................10

ATS工作站.....................................................................10

车载ATC设备..................................................................10

信号系统或关键设备............................................................10

附录A（规范性）信号设备消耗性维修项目、内容、标准及周期.............................12

A.1联锁设备.......................................................................12

A.2道岔转辙设备...................................................................16

A.3信号机设备.....................................................................32

A.4次级检测设备...................................................................32

A.5联锁辅助设备...................................................................36

A.6电源设备.......................................................................38

A.7有线传输设备...................................................................43

A.8无线传输设备...................................................................46

A.9ATS机柜........................................................................50

A.10ATS工作站.....................................................................55

A.11ATS辅助设备...................................................................56

A.12轨旁ATC设备..................................................................57

A.13车载ATC设备..................................................................59

A.14维护监测设备..................................................................61

A.15信息安全设备..................................................................62

附录B（规范性）信号设备增值性维修项目、内容、标准及周期.............................64

B.1联锁设备.......................................................................64

B.2道岔转辙设备...................................................................64

B.3次级检测设备...................................................................65

B.4电源设备.......................................................................66

B.5有线传输设备...................................................................66

B.6无线传输设备...................................................................67

B.7ATS机柜........................................................................68

B.8ATS工作站......................................................................68

B.9轨旁ATC设备...................................................................68

B.10车载ATC设备..................................................................69

B.11信号继电器....................................................................70

附录C（规范性）信号设备更新改造项目、内容、标准及周期...............................71

C.1道岔转辙设备...................................................................71

C.2信号机设备.....................................................................71

C.3次级检测设备...................................................................72

C.4电源设备.......................................................................72

C.5ATS机柜........................................................................73

II

DB45/T2620—2022

C.6ATS工作站......................................................................73

C.7车载ATC设备...................................................................73

参考文献..............................................................................74

III

DB45/T2620—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由广西壮族自治区交通运输厅提出并宣贯。

本文件由广西交通运输标准化技术委员会归口。

本文件起草单位：南宁轨道交通集团有限责任公司、广西交控智维科技发展有限公司、北京全路通

信信号研究设计院集团有限公司、卡斯柯信号有限公司。

本文件主要起草人：赖治平、李军、刘俊杰、辜贤江、黄俪、商晖、石卫师、宋哲、陈才荣、谢桥、

甘京松、黄祖宁、石晓雯、王辅泽、吴成慧、冯建安、郭庆杰、徐祖萱、王浩克、智国盛、王江涛、玉

钰、张永年、姜磊、王立军。

IV

DB45/T2620—2022

城市轨道交通信号设备维修规程

1范围

本文件确立了城市轨道交通信号设备维修的程序，规定了消耗性维修、增值性维修及更新改造步骤

的操作指示，描述了维修标准及修程周期等证实方法。

本文件适用于广西壮族自治区行政区域内速度低于或等于120km/h的城市轨道交通线路（轨距1435

mm的地铁、轻轨、市域铁路）信号设备的维修。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T12758城市轨道交通信号系统通用技术条件

GB/T25338.1铁路道岔转辙机第1部分：通用技术条件

GB/T30012城市轨道交通运营管理规范

GB50157地铁设计规范

GB/T50578城市轨道交通信号工程施工质量验收标准

TB10419铁路信号工程施工质量验收标准

3术语和定义

GB50157、GB/T12758界定的以及下列术语和定义适用于本文件。

运营单位operationcompany

经营城市轨道交通运营业务的企业。

[来源：GB30013—2013，3.4]

消耗性维修consumptivemaintenance

针对信号设备进行的清扫、外观检查、状态检查、功能检查、润滑、调整、已发生磨损件更换、系

统优化、数据备份等维修活动。

增值性维修value—addedmaintenance

针对已使用一定时间或工作达到一定频次、技术指标超过阈值的信号设备进行的整修、补强、恢复

和改善等维修活动。

更新改造replacementandrenovation

1

DB45/T2620—2022

针对信号设备性能无法满足设计要求、技术指标不符合使用要求（含设备达到使用年限）、备品备

件供应不足或停产、系统性能及功能不满足线路运能及维护要求的原固定资产（含软件）进行的新建、

新购、替换、报废、拆除等维修活动。

4缩略语

下列缩略语适用于本文件。

ATS：列车自动监控系统（AutomaticTrainSupervision）

ATC：列车自动控制系统（AutomaticTrainControl）

ATP：列车自动防护系统（AutomaticTrainProtection）

AP：自由无线接入点（AccessPoint）

BBU：基带处理单元（BuildingBasebandUnit）

CBTC：基于通信的列车自动控制系统（CommunicationBasedTrainControlSystem）

IBP：综合后备盘（IntegratedBackupPanel）

LTE：通用移动通信技术的长期演进（LongTermEvolution）

LEU：地面电子单元（LinesideElectronicUnit）

ODF：光纤配线架（OpticalDistributionFrame）

RRU：射频拉远单元（RemoteRadioUnit）

SDH：同步数字体系（SynchronousDigitalHierarchy）

UPS：不间断供电系统（UninterruptiblePowerSupply）

5总体要求

运营单位应依据国家标准及行业标准，建立健全本单位管辖内信号设备维修规程，按照规程进行

信号设备维修活动，定期对信号设备进行评估，确保信号设备以良好状态投入运营使用。

运营单位应设置相应的信号维修部门，明确部门各级职责和维修人员岗位分工，建立健全人员管

理制度、上岗制度、培训制度、安全管理制度、施工管理制度、质量管理制度。

运营单位应建立信号设备维修安全规章制度，涵盖信号设备应急管理体系和故障应急预案，建立

应急队伍，落实应急保障措施，加强应急演练。

运营单位应根据交通运输部最新发布的安全类管理规定识别关键维修作业及其风险，安排作业人

员外的资深维修人员或技术人员，进行现场确认检查，以确保维修质量。

需要委外维修作业的，运营单位应建立委外维修管理制度，加强对委外维修项目的监管。

运营单位应建立软硬件升级、设备更新的规章制度，明确设备升级、更新中的升级内容、测试验

证等过程管控要求，以确保满足安全运营需求。

具备智能运维等现代化的监测、检测手段后，运营单位可采用远程监测方式进行，优化人力资源

配置，不断提升安全防控措施，提值增效。

6一般规定

按本文件要求进行维修活动，施工质量应符合GB/T50578、TB10419的规定，信号系统故障率应

符合GB/T30012的规定，并符合以下规定：

——应参考设备设计使用年限、动作上限次数和产品说明书/使用手册规定的电气参数性能指标等

因素，确定增值性维修及更新改造修程周期；

2

DB45/T2620—2022

——遵循大修程包含小修程的原则，消耗性维修中年检的内容包括半年检、季检、月检、半月检、

周检、日巡检的内容，其他修程依此类推；当各级修程重叠时，只需开展大修程内容，以避

免过度维修；

——按年度编制信号设备维修计划，按月细化信号设备维修任务，建立维修数据记录及存档规定，

维修记录存档年限符合相关规定；确保年度内维修的信号设备数量种类齐全、维修周期合规、

记录齐全；

——关键信号设备的维护实行互控和他控，涉及联锁室内、室外设备的相关施工作业时，作业后

应进行室内、室外一致性测试和联锁试验。

信号系统原则上不能超期使用，对使用年限到期的设备进行更换；超期使用的设备要加强评估，

保证其稳定安全运行。

针对新开通线路，运营单位在首年进行信号设备维修时，除按照本文件执行外，同时按照新线验

收标准开展设备缺陷普查，发现缺陷组织整改。

按照网络安全法律法规部署信息安全设备并定期更新病毒库、特征库等，组织开展信号系统信息

安全等级保护测评并完善系统设备保护措施。

应做好仓储备件的管理，避免出现受潮、过热等情况，对于特殊电子板卡需防止电磁干扰，定期

开展备件测试，测试间隔不大于2年；针对转辙机整机备件，按在用设备修程定期保养。

所用的维修工具、仪器仪表保证质量合格，计量类工器具应通过计量检定机构/部门的检定检测，

并处于合格/有效期内。

7信号设备分类

城市轨道交通信号设备分层分类可遵循信号系统—专业子系统—设备类—设备的原则进行划分，即

第一层为信号系统，第二层按照专业子系统可分为：联锁系统、电源系统、数据传输系统、ATS系统、

ATC系统、维护监测系统、信息安全系统，第三层按照设备类划分，第四层按照设备划分，划分情况见

表1。

表1城市轨道交通信号设备分层分类表

第一层第二层第三层第四层

联锁机柜

联锁维护工作站

电缆

联锁设备

组合柜（含信号继电器）

接口柜

分线柜

信号系统联锁系统

ZYJ7

ZD6

道岔转辙设备ZDJ9

S700K

安装装置

信号机设备LED信号机

3

DB45/T2620—2022

表1城市轨道交通信号设备分层分类表（第2页，共3页）

第一层第二层第三层第四层

计轴

次级检测设备

50Hz相敏轨道电路

紧急关闭按钮

综合后备盘（IBP）

联锁系统

自动折返装置

联锁辅助设备

人员防护开关

一键关闭按钮

站台开、关门及发车按钮

电源屏

UPS

电源系统电源设备蓄电池

稳压柜

电源防雷箱

SDH机柜

工业以太网机柜

有线传输设备ODF机柜

网管工作站

信号系统数据传输系统光缆

LTE机柜

漏缆

无线传输设备

自由无线单元

射频拉远单元

中央应用服务器机柜

车站应用服务器机柜

数据库服务器机柜

ATS机柜网关服务器机柜

病毒库服务器

日志服务器

ATS系统通信前置机机柜

维护工作站

调度工作站

ATS工作站编辑工作站

现地控制工作站

派班工作站

ATS辅助设备发车计时器

4

DB45/T2620—2022

表1城市轨道交通信号设备分层分类表（第3页，共3页）

第一层第二层第三层第四层

区域控制器机柜

线路控制器机柜

轨旁ATC设备数据存储单元机柜

地面电子单元（LEU）

信标（应答器）

车载计算机

交换机

中继器

ATC系统

调制解调器

无线接收天线

车载ATC设备人机交互界面

按钮、开关及继电器

编码里程计

信号系统

速度传感器

多普勒雷达

信标（应答器）接收天线

维护监测机柜

维护监测系统维护监测设备维护监测工作站

采集设备

防火墙及防病毒软件

入侵检测设备

安全审计设备

信息安全系统信息安全设备日志审计设备

数据库审计设备

安全管理平台

安全运维管理设备

8消耗性维修

联锁设备

8.1.1联锁设备包括联锁机柜、联锁维护工作站、电缆、组合柜、接口柜、分线柜。

8.1.2按周检、月检、年检的修程周期来进行联锁设备的维修活动。维修项目、内容、标准及周期应

符合附录A中表A.1的规定。

道岔转辙设备

8.2.1道岔转辙设备包括ZYJ7、ZD6、ZDJ9、S700K型号转辙机和安装装置。

8.2.2按半月检、月检、年检的修程周期来进行道岔转辙设备的维修活动。维修项目、内容、标准及

周期应符合附录A中表A.2的规定。

8.2.3根据道岔影响范围、动作次数、岔况情况等区分关键道岔及非关键道岔，故障后严重影响正线

5

DB45/T2620—2022

折返或列车出入段的道岔宜归类为关键道岔，最低维修周期为半月检；其余道岔为非关键道岔，最低维

修周期为月检。

8.2.4将1DQJ/1DQJF/2DQJ等继电器、自动开闭器动/静接点组、挤切销、断相保护器、阻容盒和二极

管等纳入易损件管理，并规定其维修周期。

8.2.5每年对关键道岔杆件进行探伤检测，若杆件有裂痕等不良病害应整体更换。

信号机设备

8.3.1信号机设备包括LED信号机。

8.3.2按年检的修程周期来进行信号机设备的维修活动。维修项目、内容、标准及周期应符合附录A

中表A.3的规定。

次级检测设备

8.4.1次级检测设备包括计轴、50Hz相敏轨道电路。

8.4.2按周检、半年检、年检的修程周期来进行次级检测设备的维修活动。维修项目、内容、标准及

周期应符合附录A中表A.4的规定。

8.4.3对于存车线等行车较少的区段，应定期组织进行功能试验。

8.4.4应定期检查计轴不可切除区段感应高度。

8.4.5场段不常用的轨道电路区段，应定期安排列车压道，避免锈蚀过多影响分路性能。

联锁辅助设备

8.5.1联锁辅助设备包括紧急关闭装置、IBP盘、自动折返装置、人员防护开关、一键关闭按钮、站

台开、关门及发车按钮。

8.5.2按半年检的修程周期来进行联锁辅助设备的维修活动。维修项目、内容、标准及周期应符合附

录A中表A.5的规定。

8.5.3定期进行联锁辅助设备的功能验证。

电源设备

8.6.1包括电源屏、UPS、蓄电池、稳压柜、电源防雷箱。

8.6.2按周检、半年检、年检的修程周期来进行电源设备的维修活动。维修项目、内容、标准及周期

应符合附录A中表A.6的规定。

有线传输设备

8.7.1有线传输设备包括SDH机柜、工业以太网机柜、ODF机柜、光缆、网管工作站。

8.7.2按日巡检、周检、年检的修程周期来进行有线传输设备的维修活动。维修项目、内容、标准及

周期应符合附录A中表A.7的规定。

8.7.3应每年定期进行有线传输设备的光口测试，并开展性能指标和承载业务能力分析。

无线传输设备

8.8.1无线传输设备包括LTE机柜、漏缆、自由无线单元、射频拉远单元。

8.8.2按日巡检、周检、年检的修程周期来进行无线传输设备的维修活动。维修项目、内容、标准及

周期应符合附录A中表A.8的规定。

8.8.3应定期检查高处安装的天线是否紧固可靠。

8.8.4应每年对无线传输设备进行冗余测试，确保满足各项功能及技术指标要求。

6

DB45/T2620—2022

ATS机柜

8.9.1A
