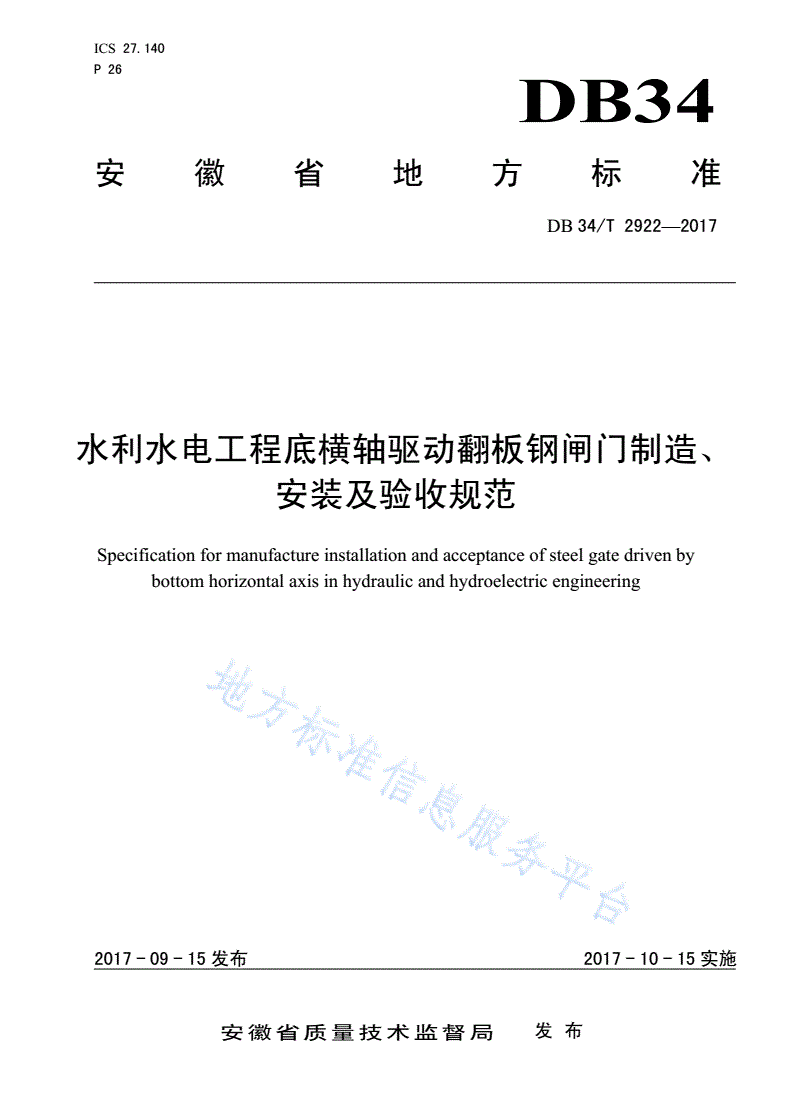

DB34/T 2922-2017 水利水电工程底横轴驱动翻板钢闸门制造、 安装及验收规范

ICS

27.140

P26

DB34

安徽省地方标准

DB34/T2922—2017

水利水电工程底横轴驱动翻板钢闸门制造、

安装及验收规范

Specificationformanufactureinstallationandacceptanceofsteelgatedrivenby

bottomhorizontalaxisinhydraulicandhydroelectricengineering

文稿版次选择

2017-09-15发布2017-10-15实施

安徽省质量技术监督局发布

DB34/T2922—2017

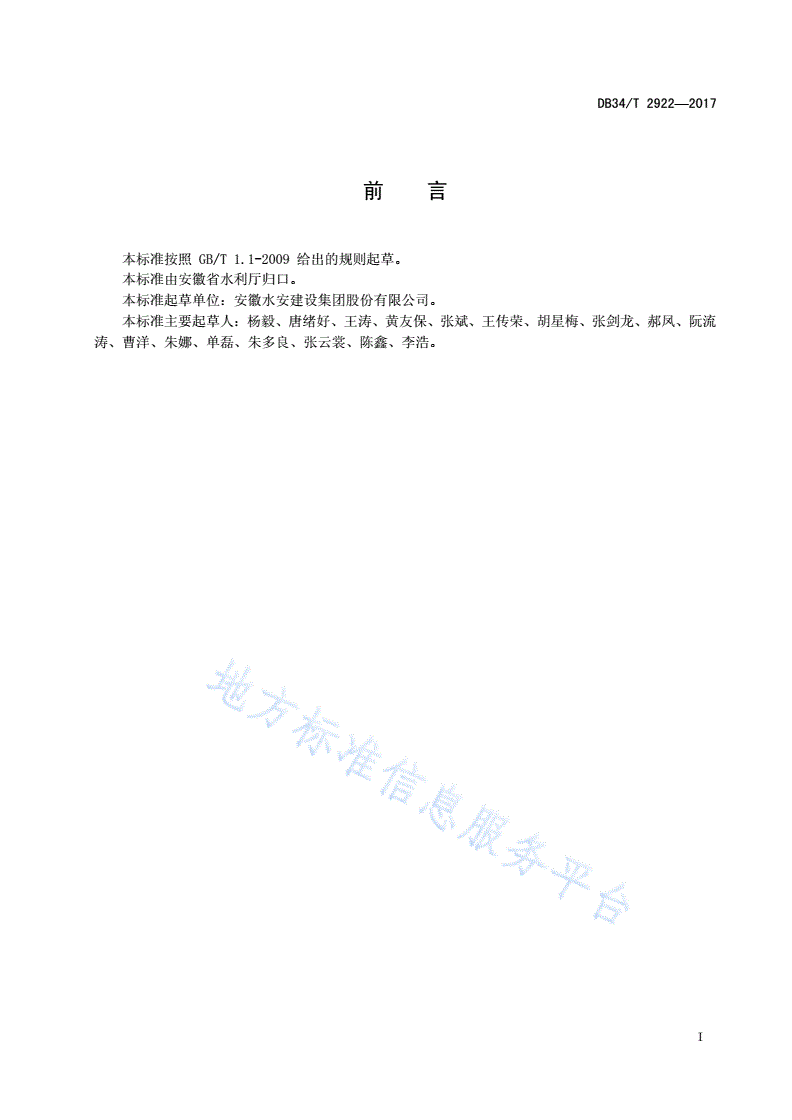

前

言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省水利厅归口。

本标准起草单位：安徽水安建设集团股份有限公司。

本标准主要起草人：杨毅、唐绪好、王涛、黄友保、张斌、王传荣、胡星梅、张剑龙、郝凤、阮流

涛、曹洋、朱娜、单磊、朱多良、张云裳、陈鑫、李浩。

I

DB34/T2922—2017

水利水电工程底横轴驱动翻板钢闸门制造、安装及验收规范

1范围

本标准规定了水利水电工程底横轴驱动翻板钢闸门制造、安装及验收的术语和定义、一般规定、焊

接、螺栓连接、闸门和埋件制造、闸门和埋件安装、验收。

本标准适用于水利水电工程建设施工中挡水高度6m及以下、宽度50m及以内的底横轴驱动翻

板钢闸门的制造、安装及验收。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T228.1金属材料拉伸试验第1部分:室温试验方法

GB/T229金属材料夏比摆锤冲击试验方法

GB/T232金属材料弯曲试验方法

GB/T983不锈钢焊条

GB/T1184-1996形状和位置公差未注公差值

GB/T1231钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件

GB/T1800.2-2009产品几何技术规范(GPS)极限与配合第2部分:标准公差等级和孔、轴极限偏

差表

GB/T2970厚钢板超声检测方法

GB/T2975钢及钢产品力学性能试验取样位置及试样制备

GB/T5117非合金钢及细晶粒钢焊条

GB/T5118热强钢焊条

GB/T5293埋弧焊用碳钢焊丝和焊剂

GB/T8110气体保护电弧焊用碳钢、低合金钢焊丝

GB/T12470埋弧焊用低合金钢焊丝和焊剂

GB/T14173-2008水利水电工程钢闸门制造、安装及验收规范

GB/T19867.1电弧焊焊接工艺规程

SL35水工金属结构焊工考试规则

SL36水工金属结构焊接通用技术条件

SL105水工金属结构防腐蚀规范

SL635水利水电工程单元工程施工质量验收评定标准-水工金属结构安装工程

SL734水利工程质量检测技术规程

DB34/T2290水利工程质量检测规程

DB34/T371.2水利水电工程施工质量检验与评定规范第2部分：金属结构与机电设备安装工程

3术语和定义

1

DB34/T2922—2017

下列术语和定义适用于本文件。

3.1

底横轴驱动翻板钢闸门steelgatedrivenbybottomhorizontalaxis

通过启闭机驱动底轴上的拐臂往复运动，从而带动安装在底轴上的门叶转动的钢闸门。

3.2

拐臂connectinglever

联接启闭机和底轴的中间装置。

3.3

穿墙套管wallbushing

底轴穿过混凝土闸墩的封水装置。

3.4

支铰座hingedsupport

底轴的支撑装置。

3.5

锁定装置lockingdevice

将闸门固定在某一开启位置的装置。

4一般规定

4.1技术资料

4.1.1闸门和埋件制造前，应具备下列资料：

a)设计图纸、施工图纸和技术文件，设计图包括闸门及埋件总图，施工图包括闸门及埋件装配图

及零件图；

b)主要钢材、焊材及防腐材料质量证书；

c)标准件和非标准协作件质量证书。

4.1.2闸门和埋件安装前应具备下列资料：

a)设计图纸、施工图纸和技术文件，水工建筑物图及闸门与启闭机关系图；

b)闸门出厂合格证；

c)闸门制造验收资料和质量证书；

d)发货清单、到货验收文件及装配编号图；

e)安装用控制点位置图。

4.1.3闸门及埋件制造与安装应按设计图样和技术文件进行，如有修改应有设计修改通知书。

4.2材料

2

DB34/T2922—2017

4.2.1闸门使用的钢材应符合设计文件要求，其技术要求和性能应符合国家现行有关标准的规定，并

应具有出厂质量证书。制造单位应按规定对进厂钢材进行复检，复检合格后方可使用。

4.2.2钢板性能试验取样位置及试样制备应符合GB/T2975的规定，试验方法应按GB/T228.1、GB/T

229、GB/T232的规定执行。

4.2.3用超声波检测钢材，应按GB/T2970的规定执行。

4.2.4焊接材料（焊条、焊丝、焊剂）应具有出厂质量证书。焊条的化学成分、力学性能和扩散氢含

量等各项指标应符合GB/T5117、GB/T5118或GB/T983的规定；埋弧焊用焊丝和焊剂应符合GB/T

5293、GB/T12470的规定；气体保护焊用焊丝应符合GB/T8110的规定。

4.3测量工具和基准点

4.3.1闸门制造、安装所有的量具和测量仪器的精度应达到下述规定：

a)钢卷尺精度应不低于一级；

b)经纬仪的精度应不低于DJ2级；

c)水准仪的精度应不低于DS3级；

d)全站仪的侧角精度应不低于1"，测距精度应不低于1mm+2×D×10-6mm，D为测量距离，单位

mm；

e)涂层测厚仪的精度为±（3％H+1）μm及以上（H为被测涂层实际厚度）。

f)闸门制造与安装所用量具和仪器应定期由法定计量部门予以检定，检定合格并在有效期内方可

使用。

4.3.2用于测量高程和安装轴线的基准点及安装用的控制点均应明显、牢固和便于使用。

4.4标志、包装及运输

4.4.1闸门应有标志，标志内容应包括：

a)制造厂名或厂标；

b)产品名称、制造日期；

c)产品型号或主要技术参数；

d)闸门重心位置及总重量。

4.4.2分节制作的闸门门叶节间应有组合的定位标记和编号，分段制作的底轴段间应有定位标记和编

号，门叶底弧板和底轴应有定位标记；分段制作的埋件应有编号；加工面应有可靠保护；埋件可成捆包

装并用钢架拴紧；附件应成套装箱。

4.4.3吊装时应有防止构件损坏或变形的措施；装车时应摆放平稳、位置适中、加固可靠；闸门要根

据道路的运输条件适当分段、分节，运输时注意保护道路、桥梁、通信、电力等设施安全。

5焊接

5.1焊接工艺评定

5.1.1闸门在制造与安装前，应由施焊单位根据闸门结构特点和质量要求编制焊接工艺规程，电弧焊

焊接工艺规程的主要内容和具体格式见GB/T19867.1。

5.1.2焊接工艺经评定形成评定报告，据此生产。

5.2焊工资格

3
