DB34/T 2832-2017 沥青砂处治水泥路面裂缝技术实施指南

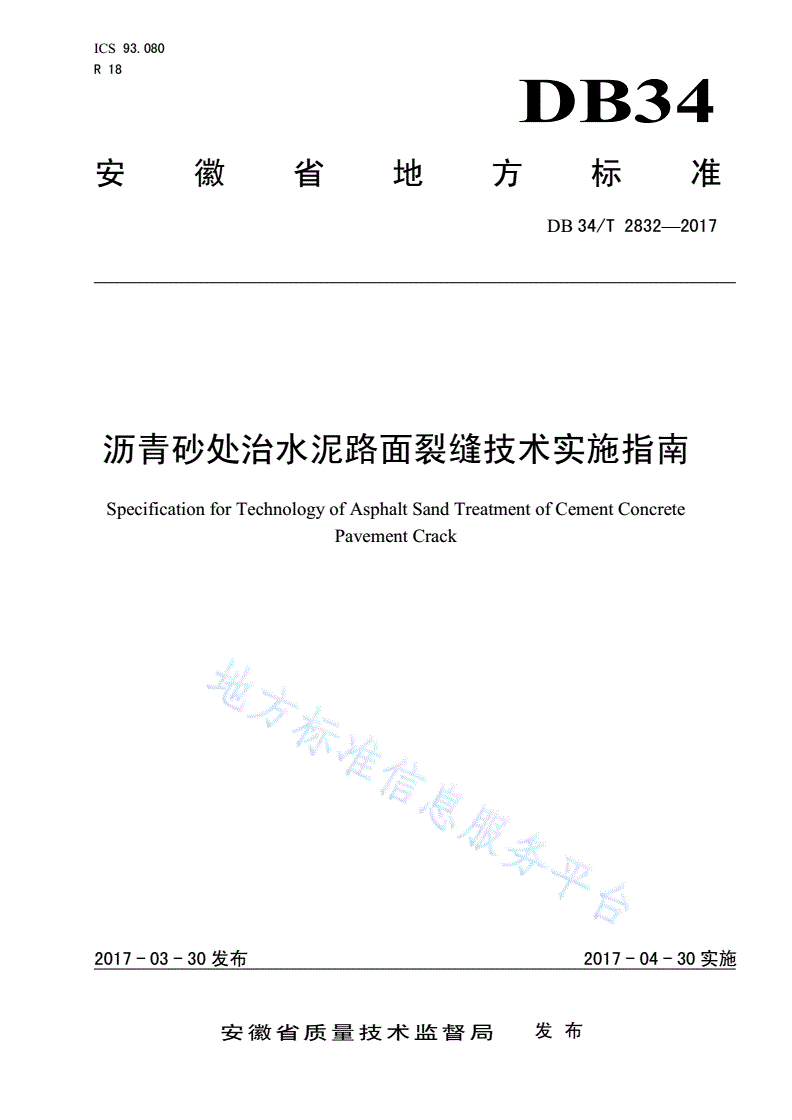

ICS

93.080

R18

DB34

安徽省地方标准

DB34/T2832—2017

沥青砂处治水泥路面裂缝技术实施指南

SpecificationforTechnologyofAsphaltSandTreatmentofCementConcrete

PavementCrack

文稿版次选择

2017-03-30发布2017-04-30实施

安徽省质量技术监督局发布

DB34/T2832—2017

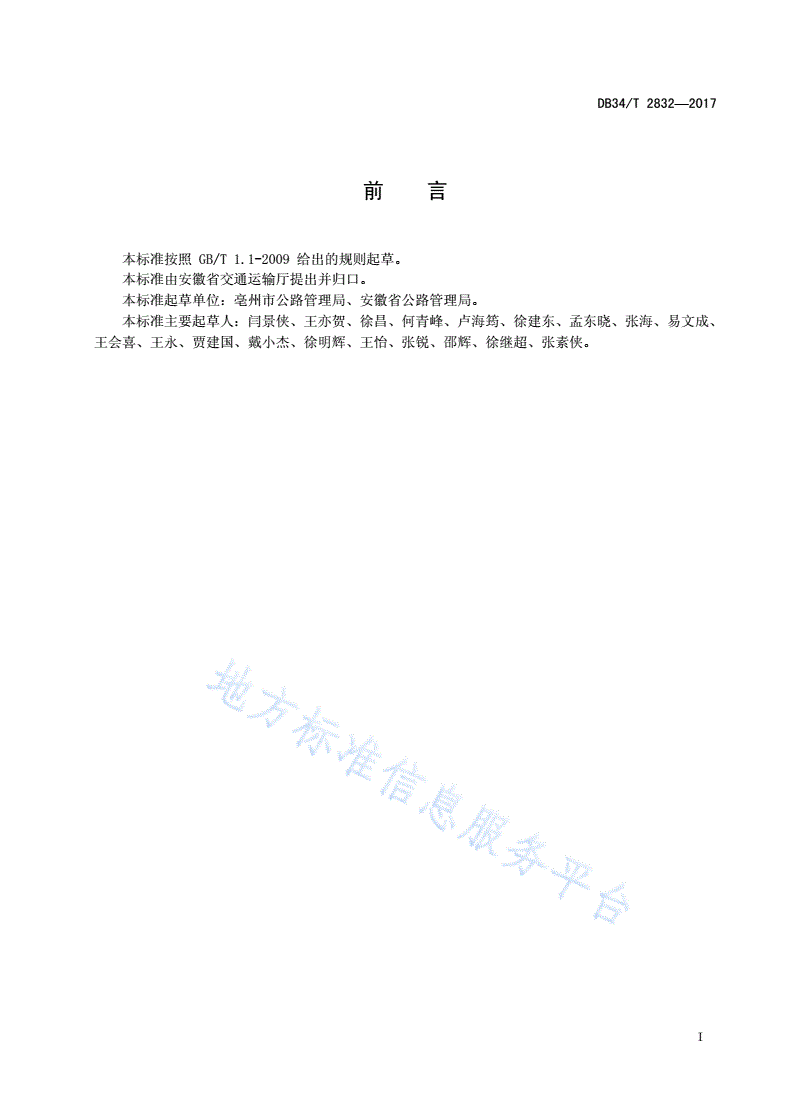

前

言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省交通运输厅提出并归口。

本标准起草单位：亳州市公路管理局、安徽省公路管理局。

本标准主要起草人：闫景侠、王亦贺、徐昌、何青峰、卢海筠、徐建东、孟东晓、张海、易文成、

王会喜、王永、贾建国、戴小杰、徐明辉、王怡、张锐、邵辉、徐继超、张素侠。

I

DB34/T2832—2017

沥青砂处治水泥路面裂缝技术实施指南

1范围

本标准规定了沥青砂处治水泥路面裂缝技术的术语和定义、材料与机具、材料组成设计、施工准备、

施工工艺、施工质量控制与验收标准。

本标准适用于水泥混凝土路面轻度和中度表面裂缝的处治。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JTGF40公路沥青路面施工技术规范

JTGH30公路养护安全作业规程

JTGH10公路养护技术规范

JTJ073.1公路水泥混凝土路面养护技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

轻度和中度路面裂缝Mildandmoderatepavementcracks

水泥混凝土面板内裂缝宽度小于15mm，裂缝边缘无或有轻微碎裂、少量支缝、微量错台，车辆行

驶轻微跳动的属于轻度裂缝；裂缝宽度为15～25mm，裂缝边缘有中等碎裂、少量支缝、少量错台，车

辆行驶明显跳动的属于中度裂缝。

3.2

沥青砂tarsands

由一定细度模数，连续级配的砂子和沥青胶结材料组成的混合物。

3.3

环氧沥青epoxyasphalt

由环氧树脂、固化剂与基质沥青经复杂的化学改性所得的混合物。

3.4

SBS改性沥青SBSmodifiedasphalt

1

DB34/T2832—2017

以基质沥青为原料，加入一定比例的SBS改性剂，通过剪切、搅拌等方法使SBS均匀地分散于沥

青中，同时，加入一定比例的专属稳定剂，形成SBS共混材料，利用SBS良好的物理性能对沥青做改

性处理。

3.5

沥青砂处治技术Epoxysanddisposalfracturetechnology：

在已经开裂的水泥混凝土路面裂缝处，采用切割法凿成矩形或v形槽沟，在两壁及底部喷涂粘结

材料后采用沥青砂填隙并密实的养护技术。

4材料与机具

4.1材料

4.1.1环氧沥青

环氧沥青技术指标应符合表1的规定。

表1环氧沥青指标技术要求

检测项目技术要求

吸水率（％）≤0.3

热挠曲稳定（℃）≤-12

容留时间（min）≥30

拉伸断裂强度（MPa，20℃，500mm/min）≥3.5

断裂延伸率（％）≥100

热固性（150℃）不熔化

粘结强度（MPa，20℃，与混凝土粘结）≥2.0

不透水性（0.3MPa，30min）不透水

4.1.2SBS改性沥青

SBS改性沥青技术指标应符合表2规定。

表2SBS改性沥青指标技术要求

检验项目技术要求

针入度（25℃，100g，5S）（0.1mm）30～60

针入度指标PI≥0

延度（5cm/℃）（cm）≥20

软化点（环球法）（℃）≥60

动力粘度（60℃）（Pa.S）≥800

运动粘度（135℃）（Pa.S）≥3

闪点（℃）≥230

溶解度(三氯乙烯)（％）
