JJF 2158-2024 热量表型式评价大纲

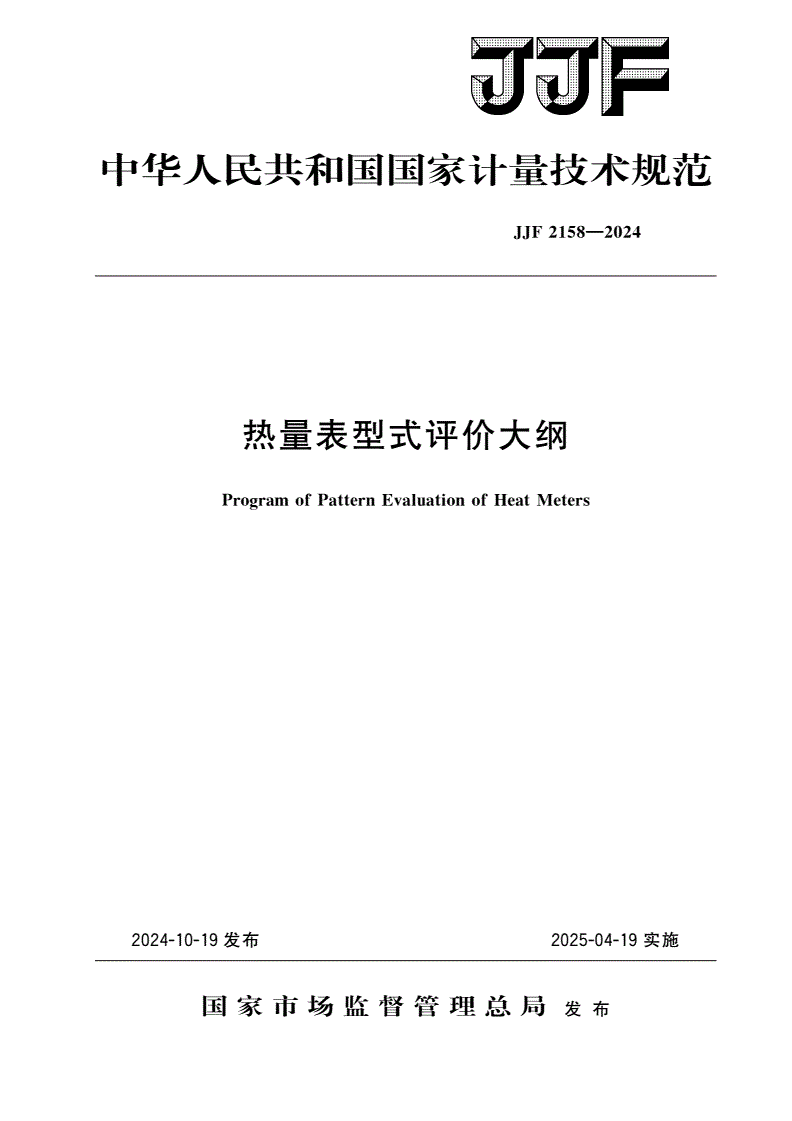

中华人民共和国国家计量技术规范

JJF2158—2024

热量表型式评价大纲

ProgramofPatternEvaluationofHeatMeters

2024-10-19发布2025-04-19实施

国家市场监督管理总局发布

JJF2158—2024

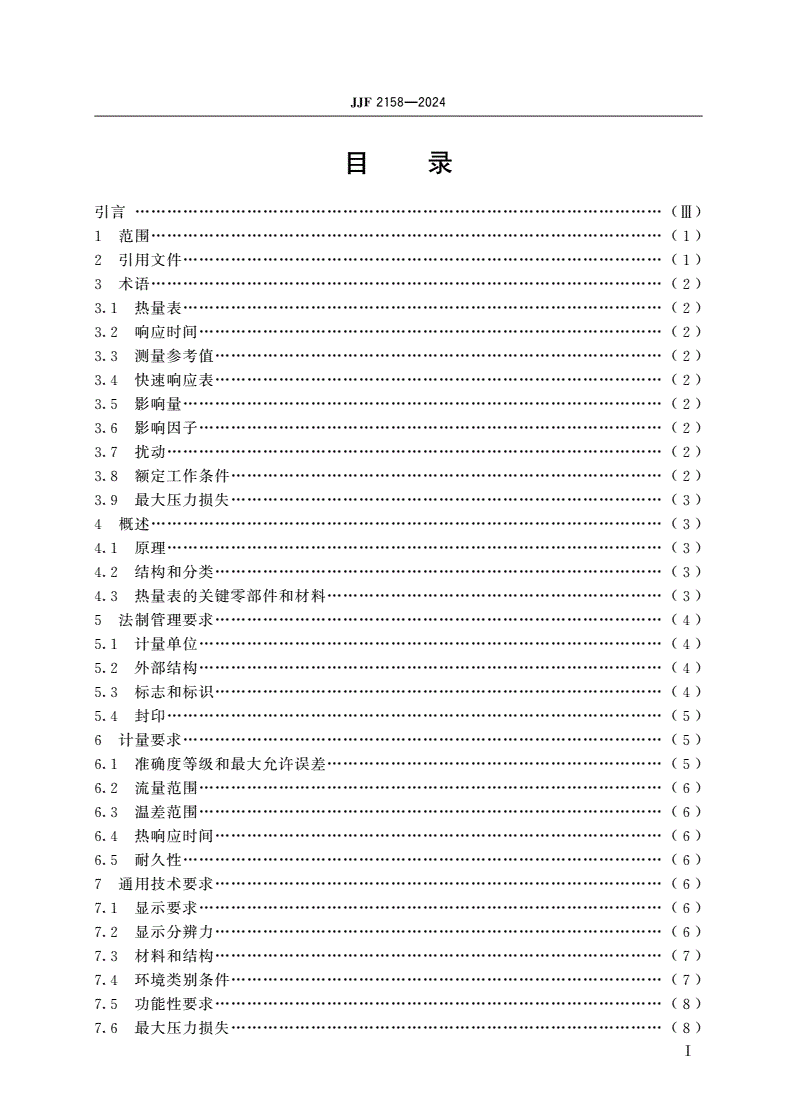

目录

引言

………………………(Ⅲ)

范围

1……………………(1)

引用文件

2………………(1)

术语

3……………………(2)

热量表

3.1………………(2)

响应时间

3.2……………(2)

测量参考值

3.3…………(2)

快速响应表

3.4…………(2)

影响量

3.5………………(2)

影响因子

3.6……………(2)

扰动

3.7…………………(2)

额定工作条件

3.8………………………(2)

最大压力损失

3.9………………………(3)

概述

4……………………(3)

原理

4.1…………………(3)

结构和分类

4.2…………(3)

热量表的关键零部件和材料

4.3………(3)

法制管理要求

5…………(4)

计量单位

5.1……………(4)

外部结构

5.2……………(4)

标志和标识

5.3…………(4)

封印

5.4…………………(5)

计量要求

6………………(5)

准确度等级和最大允许误差

6.1………(5)

流量范围

6.2……………(6)

温差范围

6.3……………(6)

热响应时间

6.4…………(6)

耐久性

6.5………………(6)

通用技术要求

7…………(6)

显示要求

7.1……………(6)

显示分辨力

7.2…………(6)

材料和结构

7.3…………(7)

环境类别条件

7.4………………………(7)

功能性要求

7.5…………(8)

最大压力损失

7.6………………………(8)

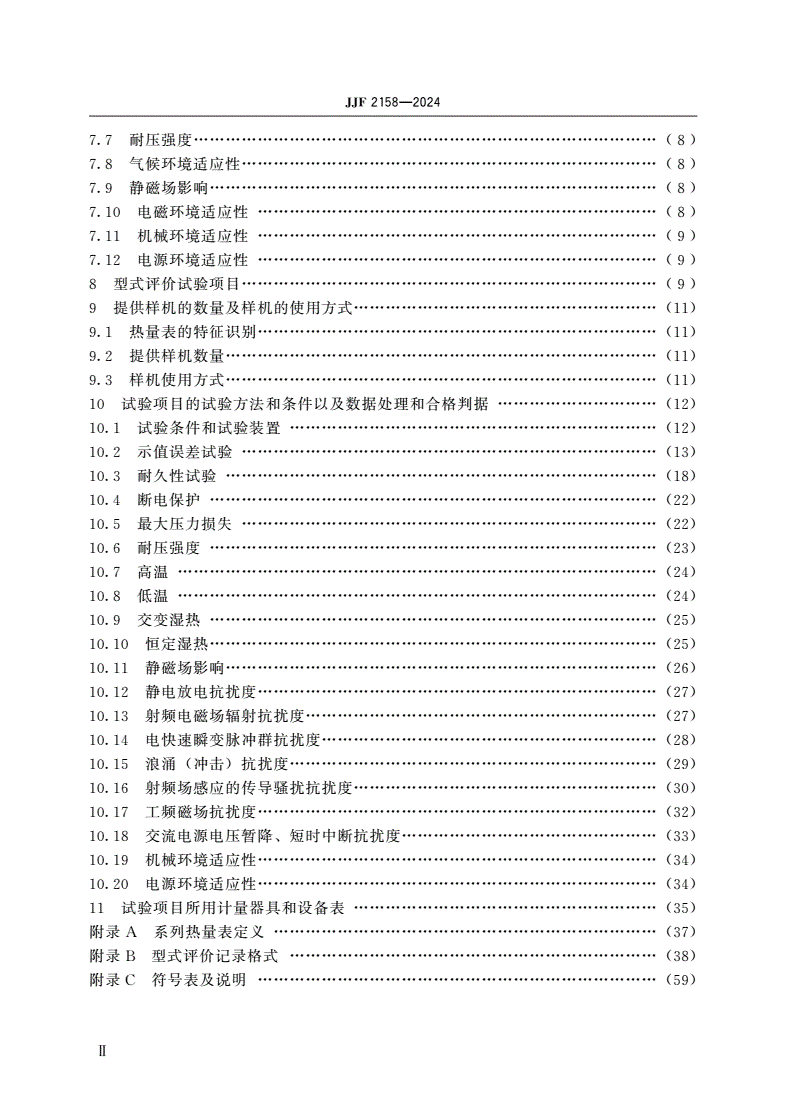

Ⅰ

JJF2158—2024

耐压强度

7.7……………(8)

气候环境适应性

7.8……………………(8)

静磁场影响

7.9…………(8)

电磁环境适应性

7.10…………………(8)

机械环境适应性

7.11…………………(9)

电源环境适应性

7.12…………………(9)

型式评价试验项目

8……………………(9)

提供样机的数量及样机的使用方式

9…………………(11)

热量表的特征识别

9.1…………………(11)

提供样机数量

9.2………………………(11)

样机使用方式

9.3………………………(11)

试验项目的试验方法和条件以及数据处理和合格判据

10…………(12)

试验条件和试验装置

10.1……………(12)

示值误差试验

10.2……………………(13)

耐久性试验

10.3………………………(18)

断电保护

10.4…………(22)

最大压力损失

10.5……………………(22)

耐压强度

10.6…………(23)

高温

10.7………………(24)

低温

10.8………………(24)

交变湿热

10.9…………(25)

恒定湿热

10.10…………(25)

静磁场影响

10.11………………………(26)

静电放电抗扰度

10.12…………………(27)

射频电磁场辐射抗扰度

10.13…………(27)

电快速瞬变脉冲群抗扰度

10.14………(28)

浪涌冲击抗扰度

10.15()……………(29)

射频场感应的传导骚扰抗扰度

10.16…………………(30)

工频磁场抗扰度

10.17…………………(32)

交流电源电压暂降短时中断抗扰度

10.18、…………(33)

机械环境适应性

10.19…………………(34)

电源环境适应性

10.20…………………(34)

试验项目所用计量器具和设备表

11…………………(35)

附录系列热量表定义

A………………(37)

附录型式评价记录格式

B……………(38)

附录符号表及说明

C…………………(59)

Ⅱ

JJF2158—2024

引言

本大纲依据计量器具型式评价通用规范规定的要求和

JJF1015—2014《》JJF1016—

计量器具型式评价大纲编写导则给出的规则编写

2014《》。

本大纲参照热量表第部分通用要求

OIMLR75.1:2002(E)《1:》(Heatme-

热量表第部分

ters—Part1:Generalrequirements)、OIMLR75.2:2002(E)《2:

型式批准试验和首次检定试验

》(Heatmeters—Part2:Typeapprovaltestsandinitial

和热量表第部分型式批准试验

verificationtests)EN1434.4:2015《4:》(Heat

并结合当前我国热量表生产安装使用计

meters—Part4:Patternapprovaltests),、,

量检定和型式评价的特点进行编写

。

本大纲是对热能表附录的修订与附录相

JJG225—2001《》A,JJG225—2001A

比除了编写格式进行修改主要技术内容变化如下

,,:

大纲适用范围规定为以水为介质的公称通径不大于的热量表

———50mm;

结合关于系列产品的定义明确了系列热量表的定义

———JJF1015—2014,;

结合的要求增加了热量表关键零部件和材料描述要求试验

———JJF1016—2014,

样机在标志方面由制造许可证标志调整为型式批准标志和编号

;

增加了冷计量表的技术要求和相关试验内容

———;

增加了电磁式流量传感器快速响应表的试验要求

———、;

增加了环境类别和环境类别的技术要求和相关试验内容

———CD;

取消了准确度等级级热量表仅适用于q3的限制

———1p≥100m/h;

修改了单支温度传感器的最大允许误差

———;

增加了对热量表流量范围温差范围数据存储的技术要求

———、、;

耐压强度试验的持续时间调整为

———30min;

修改了流量传感器示值误差试验点

———;

增加了恒定湿热断电保护机械环境适应性电源环境适应性等的试验

———、、、

要求

;

修改了热量表耐久性的技术要求和相关试验内容流量传感器耐久性试验分为

———,

基本耐久性试验和加速耐久性试验基本耐久性试验时间增加至增

,2400h,

加了次冷热循环的加速耐久性试验

4000;

温度传感器增加了热响应时间试验

———;

增加了试验所用计量器具和设备表

———;

增加了附录型式评价试验记录参考格式等

———B。

本大纲实施后对于型式未发生变更的热量表仅需要按中

,,JJF1015—20145.1

的规定检查热量表流量范围温差范围数据存储是否符合技术要求并补充耐久

,、、,

性温度传感器热响应时间断电保护射频场感应的传导骚扰抗扰度若需要机

、、、()、

Ⅲ

JJF2158—2024

械环境适应性电源环境适应性试验对于公称通径大于的热量表可参考本大

、。50mm

纲进行技术评价

。

本大纲的历次版本发布情况为

:

热能表附录

———JJG225—2001《》A。

Ⅳ

JJF2158—2024

热量表型式评价大纲

1范围

本大纲适用于分类编码为以水为介质的公称通径不大于的热量

12240000,50mm

表的型式评价

。

2引用文件

本大纲引用了下列文件

:

热量表

JJG225

计量器具型式评价通用规范

JJF1015—2014

计量器具型式评价大纲编写导则

JJF1016—2014

饮用冷水水表和热水水表第部分试验方法

GB/T778.2—20182:

电工电子产品环境试验第部分试验方法试验低温

GB/T2423.12:A:

电工电子产品环境试验第部分试验方法试验高温

GB/T2423.22:B:

环境试验第部分试验方法试验恒定湿热试验

GB/T2423.3—20162:Cab:

电工电子产品环境试验第部分试验方法试验交变湿

GB/T2423.42:Db:

热循环

(12h+12h)

环境试验第部分试验方法试验粗率操作造成的冲击

GB/T2423.72:Ec:

主要用于设备型样品

()

电磁兼容试验和测量技术静电放电抗扰度试验

GB/T17626.2

电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GB/T17626.3

电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GB/T17626.4

电磁兼容试验和测量技术浪涌冲击抗扰度试验

GB/T17626.5()

电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度

GB/T17626.6

电磁兼容试验和测量技术工频磁场抗扰度试验

GB/T17626.8

电磁兼容试验和测量技术第部分对每相输入电流小于

GB/T17626.1111:

或等于设备的电压暂降短时中断和电压变化抗扰度试验

16A、

热量表

GB/T32224

热量表第部分通用要求

OIMLR75-1:2002(E)1:(Heatmeters—Part1:

Generalrequirements)

热量表第部分型式批准试验和首次检定试验

OIMLR75-2:2002(E)2:

(Heatmeters—Part2:Typeapprovaltestsandinitialverificationtests)

热量表第部分通用要求

EN1434.1:20151:(Heatmeters—Part1:General

requirements)

热量表第部分型式批准试验

EN1434.4:20154:(Heatmeters—Part4:

Patternapprovaltests)

1

JJF2158—2024

工业铂电阻温度计和铂电阻元件

IEC60751:2008(Industrailplatinumresistance

thermometerandplatiniumtemperaturesensors)

凡是注日期的引用文件仅注日期的版本适用于本大纲凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本大纲

,()。

3术语

界定的及下列术语和定义适用于本大纲

JJG225、GB/T32224。

热量表

3.1heatmeter

测量显示介质流经热交换系统释放或吸收热量的仪表

、。

注:

可分为热计量表、冷计量表和冷热计量表。

1

热计量表是测量、显示介质流经热交换系统释放热量的热量表。

2

冷计量表是测量、显示介质流经热交换系统吸收热量的热量表,介质温度为(),

32~30℃

温差不大于。

20K

冷热计量表是测量、显示介质流经热交换系统释放或吸收热量,并将释放或吸收的热量分别

4

显示、存储的热量表。

组合式热量表

3.1.1combinedinstrument

由流量传感器计算器配对温度传感器等部件组成可组合安装使用的热量表

、、,。

整体式热量表

3.1.2completeinstrument

由流量传感器计算器配对温度传感器等部件组成不可拆分须整体安装使用

、、,,

的热量表

。

响应时间

3.2responsetime

由突变引起流量或温度变化的时刻到响应达到某个规定百分数所需的时刻之间的时

间差

。

注:通常以τ表示。

测量参考值

3.3referencevaluesofthemeasured;RVM

用于测量结果的比对而规定的流量温度温差的数值

、、。

快速响应表

3.4fastresponsemeter

适用于热量交换快速动态变化的热量交换系统的热量表

。

影响量

3.5influencequantity

测量过程中不影响实际被测量但影响示值与测量结果之间关系的量

,,。

影响因子

3.6influencefactor

其值在额定工作条件范围内的影响量

。

扰动

3.7disturbance

其值在规定的极限范围内但超出了热量表额定工作条件的影响量

,。

注:如果额定工作条件没有规定该影响量,则该影响量是一种扰动。

额定工作条件

3.8ratedoperatingcondition

为使热量表按设计性能工作在测量时需要满足的工作条件

,。

注:额定工作条件规定了热量和影响量的量值区间,要求热量表的(示值)误差应在最大允许

误差范围内。

2

JJF2158—2024

最大压力损失

3.9maximumpressureloss

在常用流量下介质流经热量表时产生的压力损失

,。

4概述

原理

4.1

热量表计量的热量值由流经热量表中介质的质量和其流经热交换系统的进口和出口

的温度差对应的焓差经过计算得到热量表主要由流量传感器配对温度传感器和计算

。、

器组成其中流量传感器给出介质的体积或质量配对温度传感器给出温差值及

。,(),

温度计算器将输入的流量和温度信号经过计算处理后显示出介质在热交换系统释放

,,

或吸收的热量值

。

热量表广泛应用于热力公司供热部门等供给居民和工商业等用户取暖的贸易结算

、

计量也常用于制冷吸收热量的计量

,。

结构与分类

4.2

热量表按结构类型一般可分为整体式热量表和组合式热量表按流量传感器种类可

,

分为机械式热量表超声波热量表电磁式热量表按使用功能可分为用于采暖计量的

、、,

热计量表用于空调系统的冷热计量表等

、()。

热量表的关键零部件和材料

4.3

影响热量表计量性能的关键零部件和材料见表

1。

结合热量表样机的测量原理结构型式供电和有关设计文件对热量表样机的关键

、、

零部件和材料真实性进行确认用文字表格图片等方式在型式评价报告中予以

,、、

描述

。

必要时对典型样机拆解以照片方式记录热量表关键结构和零部件的特征

,。

表1热量表的关键零部件和材料

序号功能部件名称关键零部件和材料描述方法

流量传感器名称及其材料

流量传感器流量的测量信号和转换元件、

1牌号或型号规格

配对温度传感器的型号规

配对温度传感器温度的测量配对温度传感器的种类

2、格标牌或标识

、

零部件名称及其牌号或型

计算器信号处理计量模块及关键芯片

3、号规格

与计量性能和计量法制控制密切相关的零部件名称及其牌号或型

指示装置组件

4功能部件及关键芯片号规格

受计量法制控制的执行机构和电子模块零部件名称及其牌号或型

辅助装置

5及关键芯片号规格

外供电参数或电池型号及

电源电源模块

6参数

3

JJF2158—2024

5法制管理要求

计量单位

5.1

热量表应采用法定计量单位各基本参数的常用计量单位和符号见表

,2。

表2计量单位及符号

量的名称单位名称单位符号

热量瓦时或焦
