GB 30439.4-2013 工业自动化产品安全要求 第4部分：控制阀的安全要求

;

ICS19.08025.040.01

N10

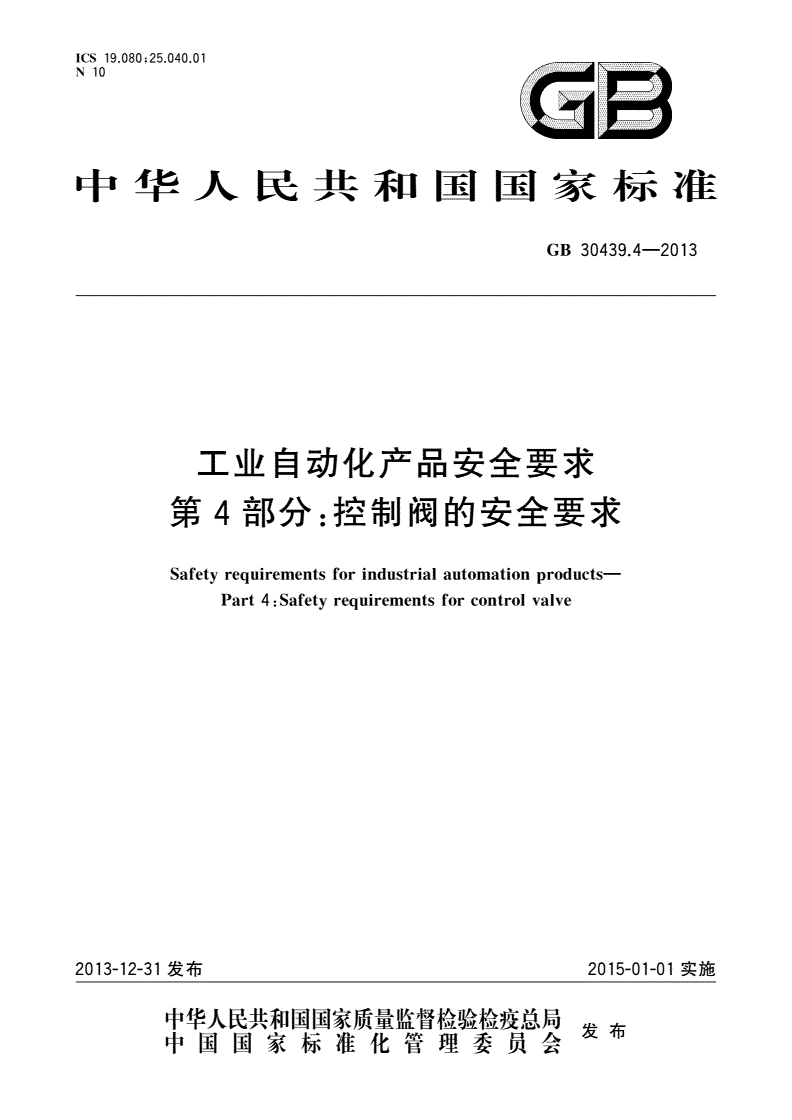

中华人民共和国国家标准

—

GB30439.42013

工工业自动化产品安全要求

:

第部分控制阀的安全要求

4

—

Safetreuirementsforindustrialautomationroducts

yqp

:

Part4Safetreuirementsforcontrolvalve

yq

2013-12-31发布2015-01-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

—

GB30439.42013

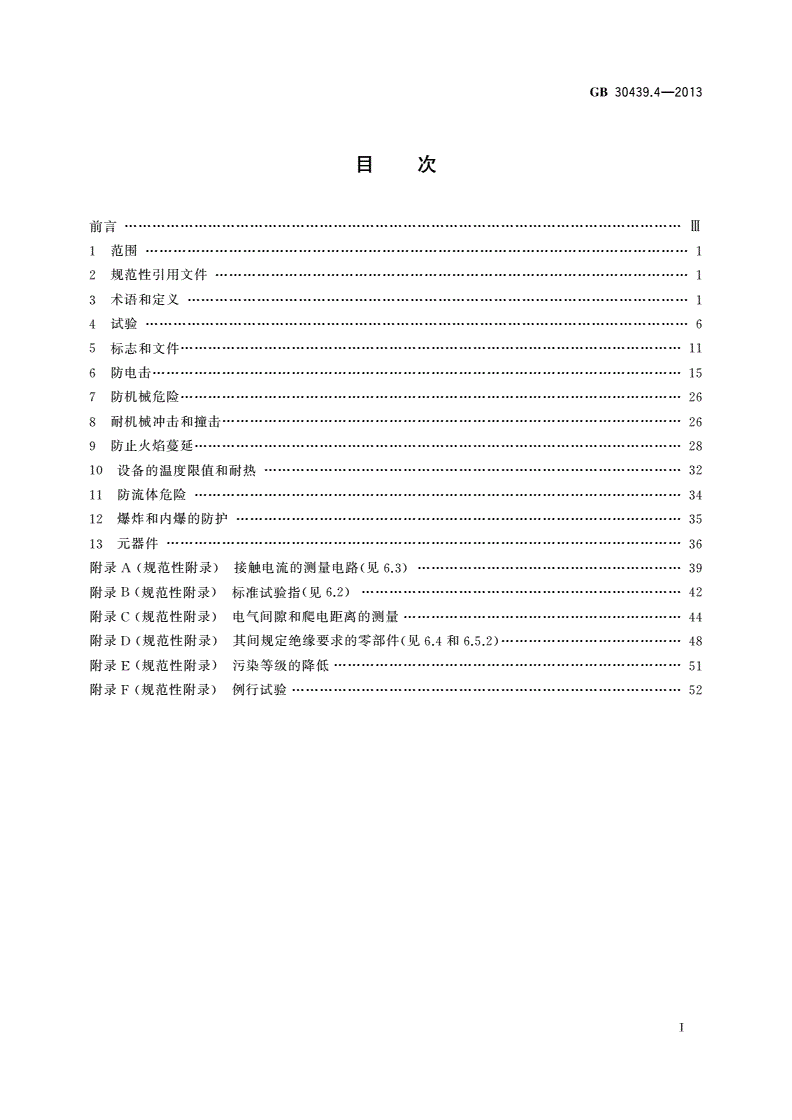

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4试验………………………6

5标志和文件………………11

6防电击……………………15

7防机械危险………………26

8耐机械冲击和撞击………………………26

9防止火焰蔓延……………28

10设备的温度限值和耐热………………32

11防流体危险……………34

12爆炸和内爆的防护……………………35

13元器件…………………36

()()…………………

附录A规范性附录接触电流的测量电路见6.339

()()……………

附录B规范性附录标准试验指见6.242

()……………………

附录C规范性附录电气间隙和爬电距离的测量44

()()…………………

附录规范性附录其间规定绝缘要求的零部件见和

D6.46.5.

248

()…………………

附录E规范性附录污染等级的降低51

()…………

附录F规范性附录例行试验52

Ⅰ

—

GB30439.42013

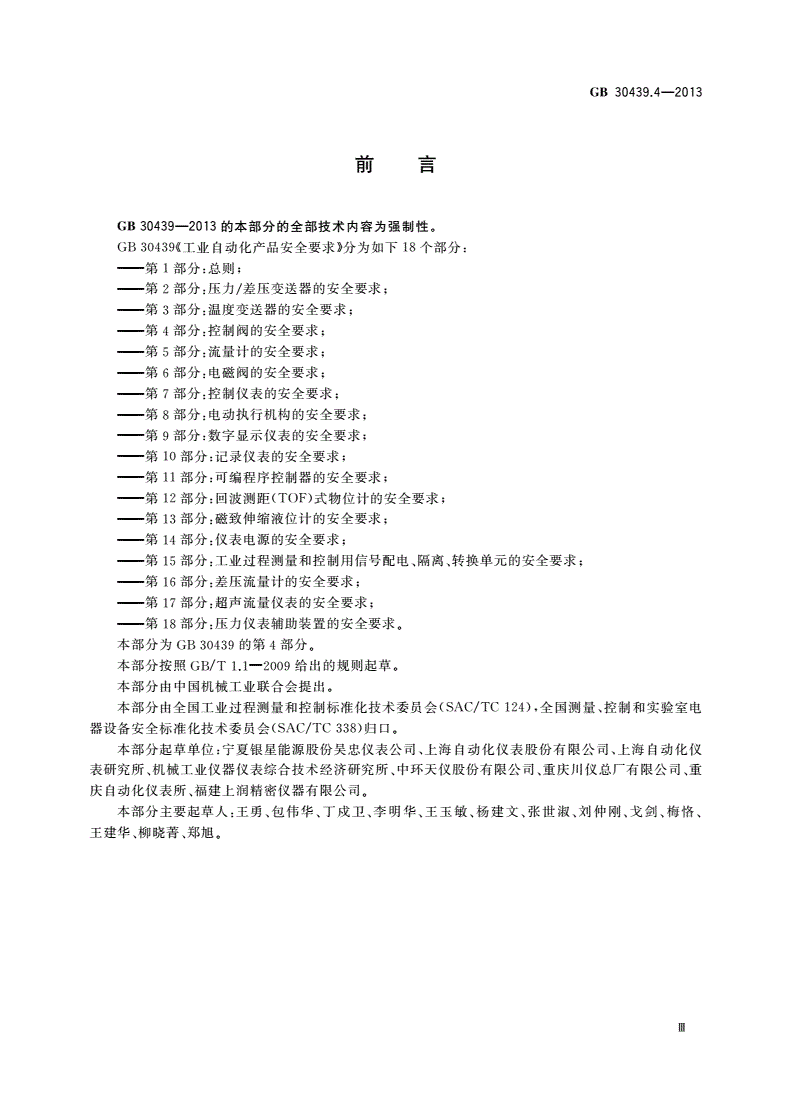

前言

—的本部分的全部技术内容为强制性。

GB304392013

《》:

工业自动化产品安全要求分为如下个部分

GB3043918

———:;

第部分总则

1

———:/;

第部分压力差压变送器的安全要求

2

———:;

第部分温度变送器的安全要求

3

———:;

第部分控制阀的安全要求

4

———:;

第部分流量计的安全要求

5

———:;

第部分电磁阀的安全要求

6

———:;

第部分控制仪表的安全要求

7

———:;

第部分电动执行机构的安全要求

8

———:;

第部分数字显示仪表的安全要求

9

———:;

第部分记录仪表的安全要求

10

———:;

第部分可编程序控制器的安全要求

11

———:();

第部分回波测距式物位计的安全要求

12TOF

———:;

第部分磁致伸缩液位计的安全要求

13

———:;

第部分仪表电源的安全要求

14

———:、、;

第部分工业过程测量和控制用信号配电隔离转换单元的安全要求

15

———:;

第部分差压流量计的安全要求

16

———第部分:;

17超声流量仪表的安全要求

———:。

第部分压力仪表辅助装置的安全要求

18

本部分为的第部分。

GB304394

本部分按照/—给出的规则起草。

GBT1.12009

本部分由中国机械工业联合会提出。

(/),、

本部分由全国工业过程测量和控制标准化技术委员会SACTC124全国测量控制和实验室电

(/)。

器设备安全标准化技术委员会SACTC338归口

:、、

本部分起草单位宁夏银星能源股份吴忠仪表公司上海自动化仪表股份有限公司上海自动化仪

、、、、

表研究所机械工业仪器仪表综合技术经济研究所中环天仪股份有限公司重庆川仪总厂有限公司重

、。

庆自动化仪表所福建上润精密仪器有限公司

:、、、、、、、、、、

本部分主要起草人王勇包伟华丁戍卫李明华王玉敏杨建文张世淑刘仲刚戈剑梅恪

、、。

王建华柳晓菁郑旭

Ⅲ

—

GB30439.42013

工业自动化产品安全要求

:

第部分控制阀的安全要求

4

1范围

、、、、

GB30439的本部分规定了工业过程控制阀的防电击机械危险火焰从设备内向外蔓延过高温

、。

流体和流体压力的影响爆炸和内爆的安全要求

、、、

本部分不包括与安全无关的控制阀的可靠功能性能或其他特性运输包装的有效性电磁兼容

()、、、、()、、

EMC要求对爆炸环境的防护措施安装调试维修修理与安全无关的控制阀的可靠功能性能

或其他特性。

本部分适用于电动执行机构或气动执行机构与阀以及根据预期使用用途配置的定位器或电气转换

器组成的控制阀。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/—热塑性塑料维卡软化温度()的测定

GBT16332000VST

/—固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法

GBT42072003

—外壳防护等级(代码)

GB42082008IP

/—气动调节阀

GBT42132008

—

、:

测量控制和实验室用电气设备的安全要求第部分通用要求

GB4793.120071

/—:

电工电子产品着火危险试验第部分试验火焰水平与垂直火

GBT5169.1620081650W

焰试验方法

/—:

电气设备用图形符号第部分图形符号

GBT5465.220082

/—电气绝缘耐热性分级

GBT110212007

/—:

工业用插头插座和耦合器第部分通用要求

GBT1191820011

/—:

工业用插头插座和耦合器第部分带插销和插套的电器附件的尺寸互换

GBT1191920012

性要求

/—接触电流和保护导体电流的测量法

GBT121132003

/—外壳对人和设备的防护检验用试具

GBT168422008

/()

所有部分高电压试验技术

GBT16927

/—:、

低压系统内设备的绝缘配合第部分利用涂层罐封和模压进行防污

GBT16935.320053

保护

电工技术用文字符号()

IEC60027Lettersmbolstobeusedinelectricaltechnolo

ygy

3术语和定义

—。,

GB4793.12007界定的以及下列术语和定义适用于本文件为了便于使用以下重复列出了

—中的某些术语和定义。

GB4793.12007

1

—

GB30439.42013

3.1设备和设备类别

工具tool

,。

为帮助人来执行某种机械功能而使用的包括钥匙和硬币在内的外部装置

[—,]

GB4793.12007定义3.1.5

3.2零部件和附件

3.2.1

端子terminal

()。

为使装置设备与外部导体相连而提供的一种元件

[,]

IEV151-01-03修订版

[—,]

GB4793.12007定义3.2.1

:,、。

注端子可以含有一个或几个接触件因此该术语也包括插座连接器等

3.2.2

功能接地端子functionalearthterminal

,,

用来直接与测量电路或控制电路的某一点或者直接与某个屏蔽部分进行电气连接的而且预定还

要用来为安全目的以外的任何功能目的接地的端子。

[—,]

GB4793.12007定义3.2.2

:,。

注对测量设备该端子常被称为测量接地端子

3.2.3

保护导体端子rotectiveconductorterminal

p

为安全目的而与设备的导电零部,。

件相连接的而且预定还要与外部保护接地系统相连接的端子

[—,]

GB4793.12007定义3.2.3

3.2.4

外壳enclosure

防止设备受到某些外部影响和防止从任何方向直接接触而提供的零部件。

[—,]

GB4793.12007定义3.2.4

3.2.5

挡板barrier

防止从任何正常接近的方向直接接触而提供的零部件。

[—,]

GB4793.12007定义3.2.5

:[)]。

注外壳和挡板可以提供火焰蔓延的防护见9.2.1b

3.3电气量值

3.3.1

()()

额定值ratedvalue

、。

通常由制造厂针对元器件装置或设备达到某一工作状态而给出的量值

[—,]

GB4793.12007定义3.3.1

3.3.2

额定值rating

一组额定值和工作条件。

[—,]

GB4793.12007定义3.3.2

2

—

GB30439.42013

3.3.3

工作电压workinvoltae

gg

,。

当设备以额定电压供电时在任何特定的绝缘上能出现的最大交流电压有效值或直流电压值

:。

注瞬态值不考虑

:。

注开路条件和正常工作条件均要考虑

[—,]

GB4793.12007定义3.3.3

3.4保护特低电压电路

保护特低电压电路(电路)()

PELVrotectiveextra-lowvoltaecircuitPELVcircuit

pg

,,。

在正常工作条件和单一故障条件下电压不超过安全值的电路在其他线路中的接地故障除外

PELV电路类似于与保护地连接的SELV电路。

3.5安全特低电压电路

安全特低电压电路(电路)()

SELVsafetextra-lowvoltaecircuitSELVcircuit

yg

,,。

在正常条件和单一故障条件下电压不超过安全值的电路包括在其他电路中的接地故障

注:SELV电路不与保护地连接。

3.6试验

3.6.1

型式试验tetest

yp

,

针对特定的设计为证明该设计和结构是否能满足本部分的一项或多项要求而对设备的一台或多

()。

台样品或设备零部件进行的试验

[—,]

GB4793.12007定义3.4.1

3.6.2

例行试验routinetest

()()

在制造中或制造后为确定装置设备是否符合某个判据而对每一台单独的装置设备进行的试验

()。[,]

见附录FIEV151-04-16修订版

[—,]

GB4793.12007定义3.4.2

3.7安全术语

3.7.1

()()

零部件的可触及accessibleofaart

p

当按6.2的规定能用标准试验指或试验针触及到的。

[—,]

GB4793.12007定义3.5.1

3.7.2

危险hazard

潜在的伤害源。

[—,]

GB4793.12007定义3.5.2

3.7.3

危险带电hazardouslive

在正常条件或单一故障条件下能使之发生电击或电灼伤。

:,。

注对正常条件适用的数值见6.3.1对在单一故障条件下被认为是适用的更高的数值见6.3.2

[—,]

GB4793.12007定义3.5.3

3

—

GB30439.42013

3.7.4

电网电源mains

、。

设计成使有关设备需要与其连接的为设备提供电力为目的的低压供电系统

:。

注有些测量电路也可以与供测量目的用的电网电源相连

3.7.5

电源电路mainscircuit

、。

预定要与电网电源连接的为设备提供电力的电路

:。

注测量电路和利用感应原理从电网电源电路获得供电的电路不属于电网电源电路

3.7.6

保护阻抗rotectiveimedance

pp

、,

元器件元器件的组件或者基本绝缘和限流或限压装置的组合当其连接在可触及导电零部件与危

,、

险带电零部件之间时其阻抗结构和可靠性在正常条件和单一故障条件下提供的防护程度达到本标准

的要求。

[—,]

GB4793.12007定义3.5.7

3.7.7

保护连接rotectivebondin

pg

为使可触及导电零部件或保护屏与供外部保护导体连接用的装置具有电气连续性而进行的电气

连接。

[—,]

GB4793.12007定义3.5.8

3.7.8

正常使用normaluse

,。

按使用说明或按明显的预期用途的说明进行的操作包括待机

:,,。

注多数情况下正常使用也指正常条件因为使用说明书会警告用户不要在非正常条件下使用设备

[—,]

GB4793.12007定义3.5.9

3.7.9

正常条件normalcondition

防止危险的所有防护措施均完好无损的条件。

[—,]

GB4793.12007定义3.5.10

3.7.10

单一故障条件sinlefaultcondition

g

防止危险的一个防护措施发生失效的条件或可能引起某种危险而出现一个故障的条件。

:,

注如果某个单一故障条件会不可避免地引起另一个单一故障条件则这样的两个故障被认为是一个单一故障

条件。

[—,]

GB4793.12007定义3.5.11

3.7.11

操作人员oerator

p

按设备的预期用途来操作设备的人。

:。

注操作人员应当为这一目的而接受适当的培训

[—,]

GB4793.12007定义3.5.12

3.7.13

责任者resonsiblebod

py

负责设备的使用或维护和确保操作人员得到足够培训的个人或组织。

[—,]

GB4793.12007定义3.5.13

4

—

GB30439.42013

3.7.14

潮湿场所wetlocation

,

可能存在水或其他导电液体而且由于人体与设备之间的潮湿接触或人体与环境之间的潮湿接触

而可能使人体阻抗减小的场所。

[—,]

GB4793.12007定义3.5.14

3.8绝缘

3.8.1

基本绝缘basicinsulation

其失效会引起电击危险的绝缘。

:。

注基本绝缘可用于功能绝缘的目的

[—,]

GB4793.12007定义3.6.1

3.8.2

附加绝缘sulementarinsulation

ppy

,。

除基本绝缘以外施加的独立的绝缘用以保证在基本绝缘一旦失效时仍能防止电击

[—,]

GB4793.12007定义3.6.2

3.8.3

双重绝缘doubleinsulation

由基本绝缘和附加绝缘构成的绝缘。

[—,]

GB4793.12007定义3.6.3

3.8.4

加强绝缘reinforcedinsulation

,

其提供防电击能力不低于双重绝缘的绝缘它可以由几层不能像附加绝缘或基本绝缘那样单独进

行试验的绝缘构成。

[—,]

GB4793.12007定义3.6.4

3.8.5

污染ollution

p

、()。

会导致介电强度或表面电阻率降低的固态液态或气态电离气体的附加的外来物质

[—,]

GB4793.12007定义3.6.5

3.8.6

污染等级ollutionderee

pg

为了评价间隔距离而规定的下述微环境的污染等级。

:。

注外部物质和水分的积聚会引起被污染的绝缘体导电

1

:。

注对污染等级和污染等级给出的最小电气间隙是基于经验而不是原始数据

223

[—,]

GB4793.12007定义3.6.6

3.8.6.1

污染等级1ollutionderee1

pg

,。

无污染或只有干燥的非导电性污染该污染无不利影响

[—,]

GB4793.12007定义3.6.6.1

3.8.6.2

污染等级2ollutionderee2

pg

,。

通常仅有非导电性污染但偶尔也会由于凝聚作用而短时导电

[—,]

GB4793.12007定义3.6.6.3

5

G—

B30439.42013

3.8.6.3

污染等级3ollutionderee3

pg

导电污染或干燥的非导电污染由于凝聚作用而变成导电。

:,、、,。

注在这种条件下设备通常要防止暴露于直射的日光降雨强烈的风压中但不用控制温度或湿度

[—,]

GB4793.12007定义3.6.6.3

3.8.7

电气间隙clearance

两个导电零部件在空气中的最短距离。

[—,]

GB4793.12007定义3.6.7

3.8.8

爬电距离creeaedistance

pg

两个导电零部件沿绝缘材料表面的最短距离。

[—,]

GB4793.12007定义3.6.8

3.9与产品有关的定义

3.9.1

阀valve

内含控制流体流量用的截流件的压力密封壳体组件。

3.9.2

[]

控制阀调节阀controlvalve

,,

过程控制系统中用动力操作去改变流体流量的装置由执行机构和阀组成执行机构按照控制信号

改变阀内截流件的位置。

3.9.3

电动执行机构elect

ricalactuator

利用电作为动力源的执行机构。

3.9.4

气动执行机构neumaticactuator

p

利用有压气体作为动力源的执行机构。

3.9.5

定位器ositioner

p

,,

一种与阀或执行机构机械相联自动调整输出到执行机构的压力以保证阀位与输入信号具有精确

规定关系的位置控制器。

3.9.6

电气转换器electro-neumaticconvertor

p

将电动仪表的标准直流信号转换成气动仪表的标准气压信号的转换器。

4试验

4.1概述

()。

本部分中的所有试验均是在控制阀或其分组件或零部件的样品上进行的型式试验这些试验的

。,、

唯一目的是要检验设计和结构是否能确保符合本部分要求此外制造厂应当对所生产的同时具有危

险带电零部件和可触及导电零部件的控制阀或分组件的进行附录规定的例行试验。

100%F

,

应当通过所有适用的试验来检验是否符合本部分要求但如果对控制阀的检查确能证明肯定能通

6

—

GB30439.42013

,。,

过某项试验则该项试验可以省略此外对满足GB30439相关部分规定要求且按这些要求使用的控

,。

制阀的分组件在整个控制阀的型式试验期间不必再重复进行试验

试验在下面条件下进行:

———();

基准试验条件见4.3

———()。

故障条件见4.4

:,(),:

注如果在进行符合性试验时某个所施加的或测得的量值如电压的实际值由于有误差而存在不确定性则

———制造厂要确保施加的值至少是规定的试验值;

———试验部门要确保施加的值不大于规定的试验值。

4.2试验顺序

,。。

除本部分另有规定者外试验顺序可以任选在每项试验后应当仔细对受试控制阀进行检查如

,,,

果对试验的结果有怀疑怀疑如果试验顺序颠倒任何前面的各项试验是否真能通过则前面的这些试

。,

验应当重复进行如果故障条件下的试验会损坏控制阀则这些试验可以放在基准试验条件下的试验

之后。

4.3基准试验条件

4.3.1环境条件

,:

除本部分另有规定者外试验场所应当具有下述环境条件

)温度:;

a15℃~35℃

):;

b相对湿度不超过75%

)大气压力:;

c86kPa~106kPa

)、、、。

d无霜冻凝露渗水淋雨和日照等

4.3.2控制阀状态

,、

除另有规定者外每项试验应当在组装好的供正常使用的控制阀上且在4.3.2.1~4.3.2.9规定的

最不利的组合条件下进行。

,,

如果由于体积或质量原因不能对整台控制阀进行某些试验则允许对分组件进行试验只要经过验

证证明组装好的控制阀能符合本部分的要求即可。

4.3.2.1控制阀位置

,。

控制阀处于正常使用时的任一位置且任何通风不受阻挡

4.3.2.2附件

、

由制造厂建议的或提供的与控制阀一起使用的附件和操作人员可更换的零部件应当连接或不

连接。

4.3.2.3盖子和可拆除的零部件

不用工具就能拆除的盖子或零部件应当拆除或不拆除。

4.3.2.4电网电源或供电电源

应当符合下面的要求:

),

a供电电压应当在控制阀能设置的任
