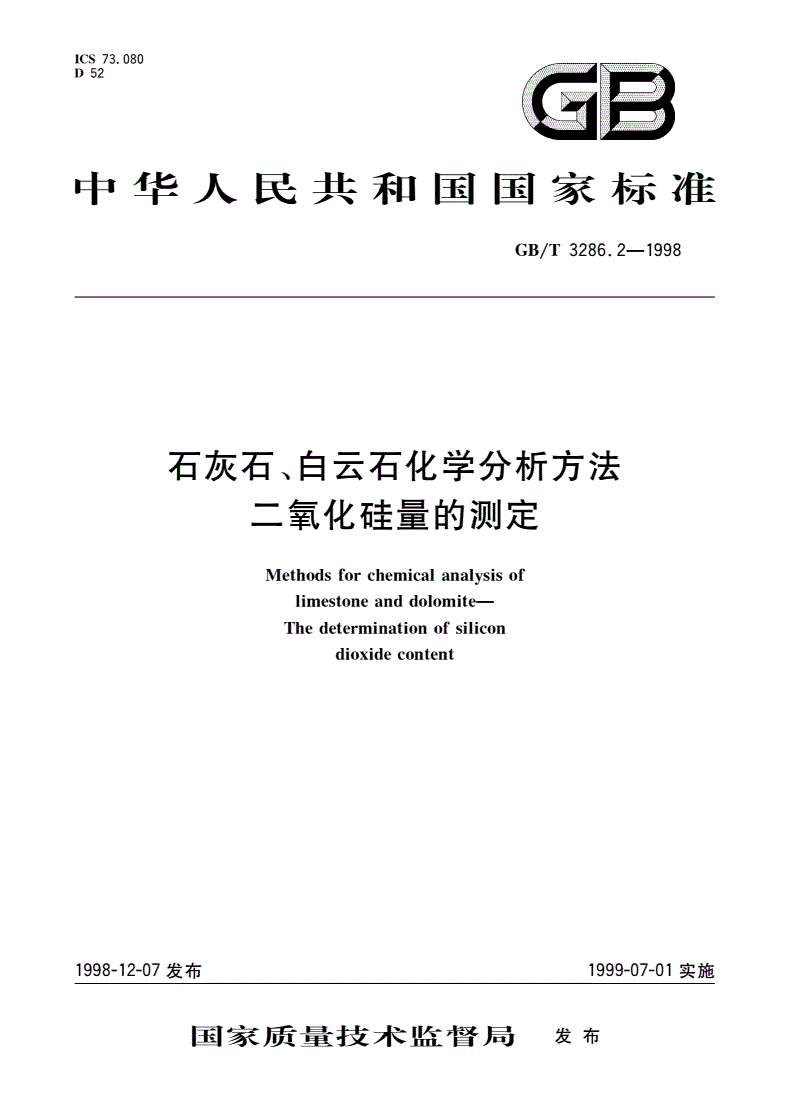

GB/T 3286.2-1998 石灰石、白云石化学分析方法 二氧化硅量的测定

GB/T3286.2一1998

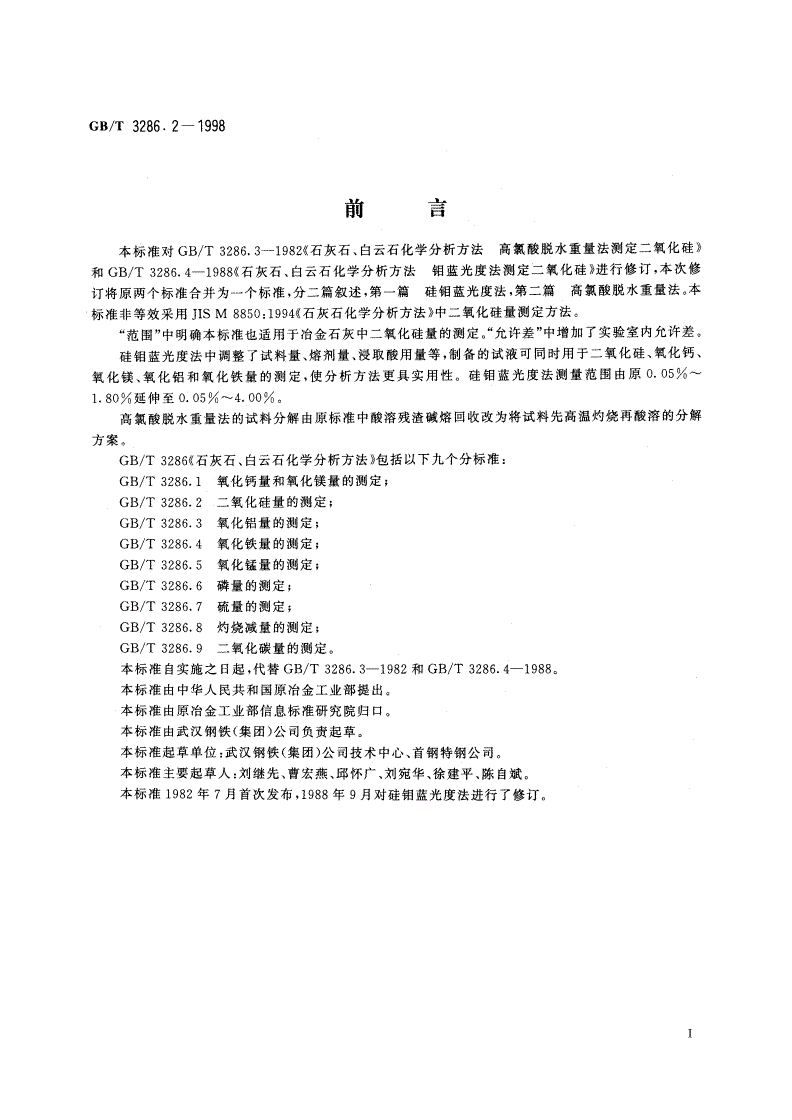

前言

本标准对GB/T3286.3-1982《石灰石、白云石化学分析方法高抓酸脱水重f法测定二氧化硅》

和GB/T3286.4-1988《石灰石、白云石化学分析方法翎蓝光度法测定二氧化硅》进行修订，本次修

订将原两个标准合并为一个标准，分二篇叙述，第一篇硅铝蓝光度法，第二篇高级酸脱水重t法。本

标准非等效采用JISM8850x1994《石灰石化学分析方法》中二氧化硅量侧定方法。

“范围”中明确本标准也适用于冶金石灰中二氧化硅量的侧定。“允许差”中增加了实验室内允许差。

硅铝蓝光度法中调整了试料量、熔剂量、浸取酸用量等，制备的试液可同时用于二氧化硅、氧化钙、

氧化镁、氧化铝和氧化铁量的测定，使分析方法更具实用性。硅钥蓝光度法测量范围由原0.05%一

1.80延伸至0.05写-4.00肠。

高抓酸脱水重量法的试料分解由原标准中酸溶残渣碱熔回收改为将试料先高温灼烧再酸溶的分解

方案。

GB/T3286石《灰石、白云石化学分析方法》包括以下九个分标准:

GB/T3286.1氧化钙量和氧化镁量的测定;

GB/T3286.2二氧化硅t的测定;

GB/T3286.3氧化铝量的测定;

GB/T3286.4氧化铁量的测定;

GB/T3286.5氧化锰量的侧定;

GB/T3286.6磷量的测定;

GB/T3286.7硫量的测定;

GB/T3286.8灼烧减量的测定;

GB/T3286.9二氧化碳量的侧定。

本标准自实施之日起，代替GB/T3286.3-1982和GB/T3286.4-1988,

本标准由中华人民共和国原冶金工业部提出。

本标准由原冶金工业部信息标准研究院归口。

本标准由武汉钢铁(集团)公司负责起草。

本标准起草单位:武汉钢铁(集团)公司技术中心、首钢特钢公司。

本标准主要起草人:刘继先、曹宏燕、邱怀广、刘宛华、徐建平、陈自斌。

本标准1982年7月首次发布，1988年9月对硅钥蓝光度法进行了修订。

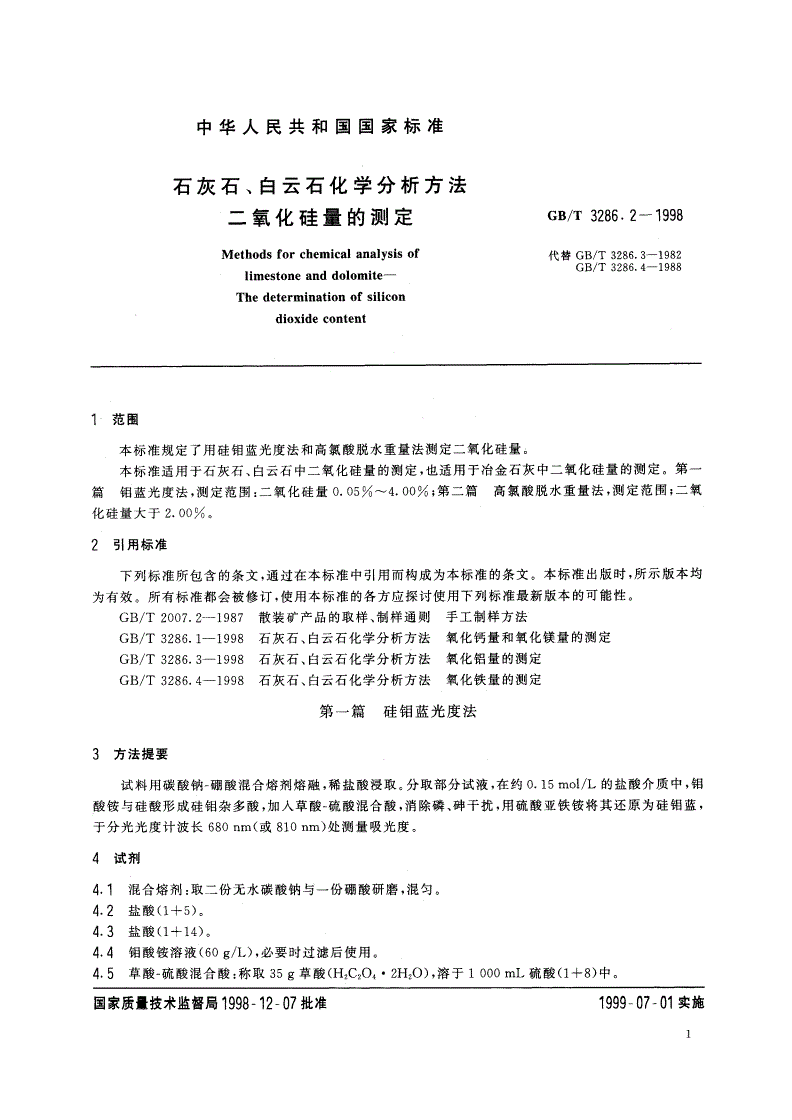

中华人民共和国国家标准

石灰石、白云石化学分析方法

二氧化硅t的测定GB/T3286.2一1998

Methodsforchemicalanalysisof代替GB/T3286.3-1982

GB/T3286.4-1988

limestoneanddolomite-

Thedeterminationofsilicon

dioxidecontent

1范围

本标准规定了用硅铝蓝光度法和高抓酸脱水重盘法侧定二氧化硅to

本标准适用于石灰石、白云石中二氧化硅量的测定，也适用于冶金石灰中二氧化硅量的测定。第一

篇铝蓝光度法，测定范围:二氧化硅最0.05%-4.00%;第二篇高饭酸脱水重It法，测定范围;二氧

化硅量大于2.00

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T2007.2-1987散装矿产品的取样、制样通则手工制样方法

GB/T3286.1-1998石灰石、白云石化学分析方法氧化钙t和氧化镁量的测定

GB/T3286.3-1998石灰石、白云石化学分析方法氧化铝量的测定

GB/T3286.4-1998石灰石、白云石化学分析方法氧化铁量的测定

第一篇硅铝蓝光度法

3方法提要

试料用碳酸钠一确酸棍合熔剂熔融，稀盐酸浸取。分取部分试液，在约。.15mol/L的盐酸介质中，铝

酸按与硅酸形成硅钥杂多酸，加入草酸一硫酸混合酸，消除磷、砷干扰，用硫酸亚铁按将其还原为硅钥蓝，

于分光光度计波长680nm(或810nm)处测量吸光度。

4试荆

引混合熔剂:取二份无水碳酸钠与一份硼酸研磨，混匀。

42.盐酸(1+5)

43.盐酸(1+14)二

44.钥酸按溶液(60g/L)，必要时过滤后使用

仍草酸一硫酸混合酸:称取35g草酸(H2C20,"2H20)，溶于1000mL硫酸(14-8)中。

国家质.技术监督局1998一12一07批准
