GB/T 22641-2008 船用铝合金板材

ICS77．150．10

H61

园亘

中华人民共和国国家标准

22641—2008

GB／T

船用铝合金板材

and

aluminiumsheetfor

Wroughtalloysplateships

2009—11—0

2008-12-29发布1实施

宰瞀徽鬻瓣警雠赞星发布中国国家标准化管理委员会促1”

22641—2008

GB／T

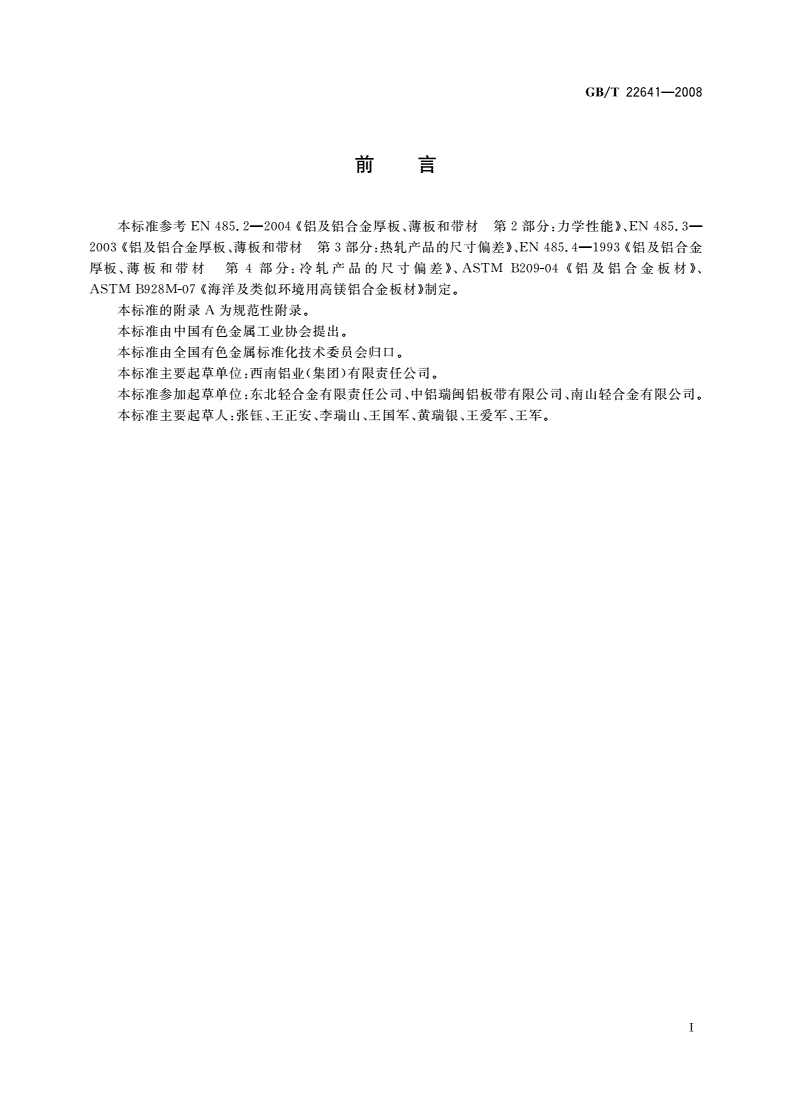

刖吾

本标准参考EN485．2485．3

2004《铝及铝合金厚板、薄板和带材第2部分：力学性能》、EN

2003《铝及铝合金厚板、薄板和带材第3部分：热轧产品的尺寸偏差》、EN485．4一1993《铝及铝合金

B209

厚板、薄板和带材第4部分：冷轧产品的尺寸偏差》、ASTM04《铝及铝合金板材》、

ASTM

B928M一07《海洋及类似环境用高镁铝合金板材》制定。

本标准的附录A为规范性附录。

本标准由中国有色金属工业协会提出。

本标准由全国有色金属标准化技术委员会归口。

本标准主要起草单位：西南铝业(集团)有限责任公司。

本标准参加起草单位：东北轻合金有限责任公司、中铝瑞闽铝板带有限公司、南山轻合金有限公司。

本标准主要起草人：张钰、王正安、李瑞山、王国军、黄瑞银、王爱军、王军。

22641—2008

GB／T

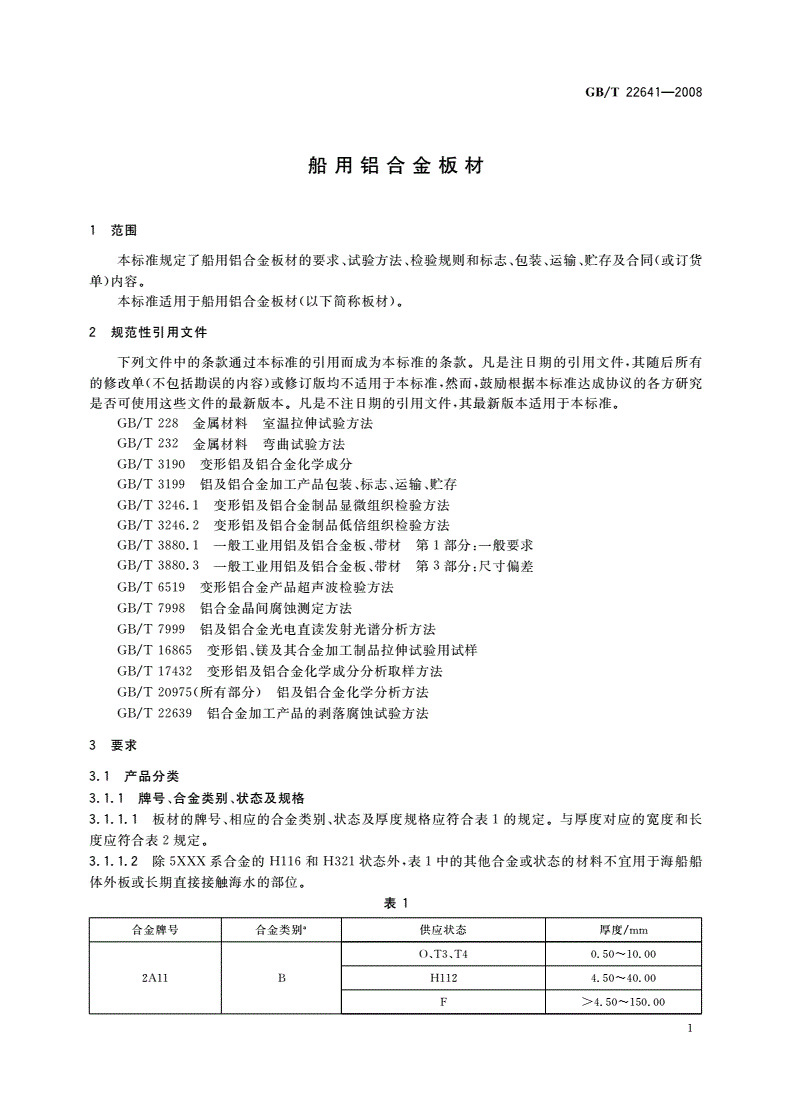

船用铝合金板材

1范围

本标准规定了船用铝合金板材的要求、试验方法、检验规则和标志、包装、运输、贮存及合同(或订货

单)内容。

本标准适用于船用铝合金板材(以下简称板材)。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注Et期的引用文件，其最新版本适用于本标准。

GB／T228金属材料室温拉伸试验方法

GB／T232金属材料弯曲试验方法

GB／T

3190变形铝及铝合金化学成分

GB／T3199铝及锅合金加工产品包装、标志、运输、贮存

GB／T3246．1变形铝及铝合金制品显微组织检验方法

GB／T

3246．2变形铝及铝合金制品低倍组织检验方法

GB／T3880．1一般工业用铝及铝合金板、带材第l部分：一般要求

GB／T3880．3一般工业用铝及铝合金板、带材第3部分：尺寸偏差

GB／T6519变形铝合金产品超声波检验方法

GB／T7998铝合金晶间腐蚀测定方法

6B／T7999铝及铝合金光电直读发射光谱分析方法

GB／T16865变形铝、镁及其合金加工制品拉伸试验用试样

GB／T17432变形铝及铝合金化学成分分析取样方法

GB／T20975(所有部分)铝及铝合金化学分析方法

GB／T

22639铝合金加工产品的剥落腐蚀试验方法

3要求

3．1产品分类

3．1．1牌号、合金类别、状态及规格

3．1．1．1板材的牌号、相应的合金类别、状态及厚度规格应符合表1的规定。与厚度对应的宽度和长

度应符合表2规定。

体外板或长期直接接触海水的部位。

表1

合金牌号合金类别‘供应状态厚度／mm

O、T3、T40．50～10．00

2A11BH1124．50～40．00

F>4．50～150．00

(；B／T22641—2008

表1(续)

合金牌号合金类别8供应状态厚度／mm

O、T40．50～7．00

2A12B

TO2．00～6．00

O0．50～40．00

T3>0．50～12．50

2024B

T4>O．50～6．00

F>4．50～150．00

O、H24、H34、H180．50～6．00

3A21A

H112>4．50～40．00

O>0．20～40．00

H12、H22、H14、H24>0．20～600

H16、H26>020～400

3003A

H18、H28>0．20～3．00

H112>6．00～40．00

F>2．50～150．00

o、H320．50～4．50

5A0lB

H112>450～40．00

O、H24、H340．50～6．00

5A02BH180．50～4．50

H112>450～40．00

O、H14、H24、H34>050～4．50

5A03BH112>450～40．00

F>4．50～150．00

O0．50～4．50

5A05、5A06B

00

H112>4．50～40

5005AH22、H32、H24、H34、H26、H360．50～3．00

O、H111>020～40．00

>020～6．00

H12、H22、H32、H14、H24、H34

H1>0．20--4．00

6、H26、H36

5052B

H18、H38>O．20～3．00

00

H112>6．00～40

F>2．50～150．00

O>O．20～40．00

>O．20～6．00

H12、H22、H32、H14、H24、H34

5083B

H16、H26、H36>O．20～4．00

H116、H321O．50～12．50

2

22641—2008

GB／T

表1(续)

合金牌号合金类别8供应状态厚度／mm

H112>6．00～40．00

5083B

F>4．50～150．00

O3．00～40．00

5383B

H116、H3213．00～12．50

O3．00～40．00

5059B

H116、H3213．00～12．50

0>0．20～40．00

>O．20～6．00

H12、H22、H32、H14、H24、H3li

H16、H26、H36>O．20～4．00

5086BH18>O．20～3．00

Hll2>6．00～40．00

H116>3．00～1250

H321>3．00～8．00

O050～40．00

H112600～40．00

B0．50～6．00

5454H12、H22、H32、H14、H24、H34

H26、H360．50～6．00

H28、H380．50～3．00

O050～4000

H1110．50～12．50

5456BH112>6．30～40．00

H1161．60～7．00

H3214．o。～12．50

o、H1110．50～40．00

H11200

>6．00～40

5754BH12、H22、H32、H14、H24、H340．50～6．00

H16、H26、H360．50～6．00

H18、H28、H380．50～3．00

O0．40～25．00

606lBT4、T4510．50～12．50

T6、T6510．50～12．50

7A19BO、T760．50～6．00

8合金类别按GB／T3880．1规定。

3

GB／I"22641—2008

表2单位为毫米

厚度宽度长度

o．20～4．501000～24001000～8000

>4．50～10．001000～20001。00～10000

000

>10．00～40．001000～24001000～10

>40．00～150．00500～24001000～10000

3．1．2标记示例

板材标记按产品名称、牌号、状态、规格及标准编号的顺序表示。标记示例如下：

500000

用5086合金制造的、供应状态为H32状态、厚度为6．00mrll，宽度为1mm，长度为3mm的板材，标记为：

5086一H32000

板6．0×1500×3GB／T226412008

3．2化学成分

板材化学成分应符合GB／T3190的规定。

3．3包覆层

牌号及轧制后的板材状态、厚度及包覆层厚度应符合表3的规定。需方有特殊要求时，需与供方商定，

并在合同中注明。

表3

每面包覆层厚度

包覆材料

包铝分类基体合金牌号板材状态板材厚度／mm占板材厚度的比例／％

牌号

不小于

0．50～1．604

1A50

2A11、2A12、20240、T3、T4

>1．60～10．002

正常包铝

0．50～1．604

7A197A01O、T76

>1．60～7．002

1A50

2A11、2A12、2024、5A06所有所有≤1．5

工艺包铝

7A197A01所有所有≤1．5

3．4尺寸偏差

3．4．1厚度

3．4．1．1冷轧板材的厚度偏差应符合表4规定。

表4单位为毫米

下列宽度对应的厚度允许偏差“。

>2000～

000000～1600～2000

厚度≤1>1250>1250～1600>1

2500

A类B类A类B类A类B类A类B类所有合金

>0．20～0．40土0．02士0．03土0．03士0．04土003士0．04

>040～0．50土0．03士0．03士0．04士0．05士0．04土0．05土0．04士0．05土0．09

>0．50～0．60土0．03土0．04士0．04土0．05土0．04士0．05土0．04士0．05士0．09

>O．60～0．80土0．03土0．04士0．06士0．06土0．05土0．06±0．07±008士0．10

4

22641—2008

GlI／T

表4(续)单位为毫米

下列宽度对应的厚度允许偏差“6

000～

>2

厚度≤1ooo>1ooo～1250>I250～1600>1600～2000

2500

A类B类A类B类A类B类A类B类所有合金

>0．80～1．00±0．04±0．054-0．06土0．08士0．07土0．08士0．08±0．09土0．11

>1．00--1．20士0．04土0．05士0．07±0．08士0．07±0．08土0．09士0．10士0．14

>1．20～1．50士0．05士0．07士0．08士0．09士0．08土0．09士0．11士0．13士015

>1．50～1．804-0．06土0．08土0．09土0．10土0．09土0．10土0．12土0．14土0．15

00±0．09±0．1414士0．15

>1．80～2±0．06士0．08±0．09土0．10土0．10±0

>200～2．50土0．07士0．08士0．09土0．10±0．09土0．10士0．15士0．15土0．16

>2．50--2．99士0．08土0．10土0．12土0．13士0．12±0．13士0．17土0．18士0．18

+0．10+0．12+0．15+0．17+0．16+0．17+0．18+0．19+0．19

≥3．00～3．50

—0．10——0．10—0．10——0．10—0．100．10—0．15——015—0．15

+015+015+0．17+0．17+0．17+0．17+0．19+0．19+0．19

>3．50～4．00

——0．10——0．10—0．100．10—0．10——0．10——015—0．15——015

+O．18+O．18+0．22+O22+0．22+O22+O．25+O．25+O28

>4．00--5．00

——0．20—0．20——0．Z0——020—020Ⅵ020——0．20——0．20——0．25

24+0．24牛024

+0．20+0．20+0+0．24+0．26+0，24+0．28

>5．00～6．00—020——0Z0Ⅵ020——020一C．20～020——0．20——0．25

——0．20

8要求偏差全为正或全为负时，其偏差值为表中正、负偏差值之和(即公差带等同)。

b深加工受压容器材料需采用正偏差。

3．4．1．2热轧板材的厚度偏差应符合表5的规定。

表5单位为毫米

下列宽度对应的厚度允许偏差“5

厚度

600600～2000>2000～2500

≤1250>1250～1>1

+0．30+0．30+0．35+0．40

>4．50～5．00

——0．20——0．20——0．20—0．25

+032+032+0．40+0．45

>5．00～6．00

一O．20一O．20O．20O．25

+0．35+0．40+0．40+0．50

>6．00～8．00

——0．20——0．20——0．20—0．25

+0．45+0．50+0．50+0．55

>8．00～10．00

——025——0．25——0．25——0．35

+0．50+0．50+O．65+O．65

>10．00～12．00

—0．25—0．25—0．25——0．35

+0．50+0．60+0．65+0．65

>12．00～15．00

—0．35—0．35——0．40——0．50

+0．60+070+0．75+0．80

>15．00～20OO

—0．35—0．35——0．40——0．50

5

22641—2008

GB／T

表5(续)单位为毫米

下列宽度对应的厚度允许偏差“6

厚度

250>1250～1>1000>2000～2500

≤1600600～2

+0．65+0．75+0．85+0．90

>20．00～25．00

—0．45——0．45—0．50——0．65

+0．75+0．85+1．0+1．1

>25．00～30．00

——0．45——0．45——0．50——0．65

+0．90+1．0+11+1．2

>30．00～40．00

一0．45——0．45——0．50—065

+1．1+1．2+1．4+1．5

>40．00～50．00

——0．45——0．45——0．50——0．65

>50．00～60．00士1．1土1．2士1．4士1．5

>60．00～80．00土1．4士j．5士I．7士1．9

>80．00～100．00土1．7土1．8土1．9土2．1

>100．00～150．00土2．2土22土2．7士28

8当要求偏差全为正或全为负时，其偏差值为表中正、负偏差值之和(即公差带等同)。

b深加工受压容器材料需采用正偏差。

3．4．2其他尺寸

板材的其他尺寸偏差应符合GB／T3880．3中高精级的规定，无高精级的按普通级的规定进行。

3．5力学性能

板材的室温拉伸试验结果应符合表6的规定。

表6

弯曲

室温拉伸试验结果

性能

牌号包铝分类供应状态试样状态厚度。／ram抗拉强度规定非比例断后伸长率／％90。

延伸强度

尺。／MPaA…A565‘弯曲

R∞2／MPa

半径

不小于

>0．50～3．0012

≤225

0

0012

>3．00～10≤235

0

>O．50～3．0035018515

T426

>3．00～10．0035519515

>O．50～1．5037521515

正常包铝

2A11或工艺T3T3>1．50～3．0037521517

包铝>3．00～10．0021515

375

>O．50～3．0036018515

T4T4

>3．00～10．0037019515

>4．50～10．0035519515

H112T42

>10．00～12．5037021511

22641—2008

GB／T

表6(续)

弯曲

室温拉伸试验结果

性能

规定非比例断后伸长率／％

牌号包铝分类供应状态试样状态厚度‘／mm抗拉强度90。

延伸强度

R。／MPaRD02／MPaA～As65。弯曲

半径

不小于

>12．50～25．0037021511

正常包铝

H112T42

2A11或工艺>25．00～40．003301958

包铝F>4．50～150．00

——

0．50～400≤21514

OO

>4．00～7．00≤23512

0．50～2．5040527013

正常包铝

T4T4>2．50～6．0042527511

2A12或工艺

42527510

>6．00--7．00

包铝

2．OO～2．5042533510

TOTO>2．50～4．504553458

>450～6．004253358

>0．50～1250≤220≤9512

O

>12．50～40．00≤22010

>0．50～6．0042526015

oT420>6．00～12．5042526012

>1250～25．004202607

2024不包铝>0．50～12．504403455

T626
