DB4403/T 18-2019 道路侧电动汽车充电设施建设规范

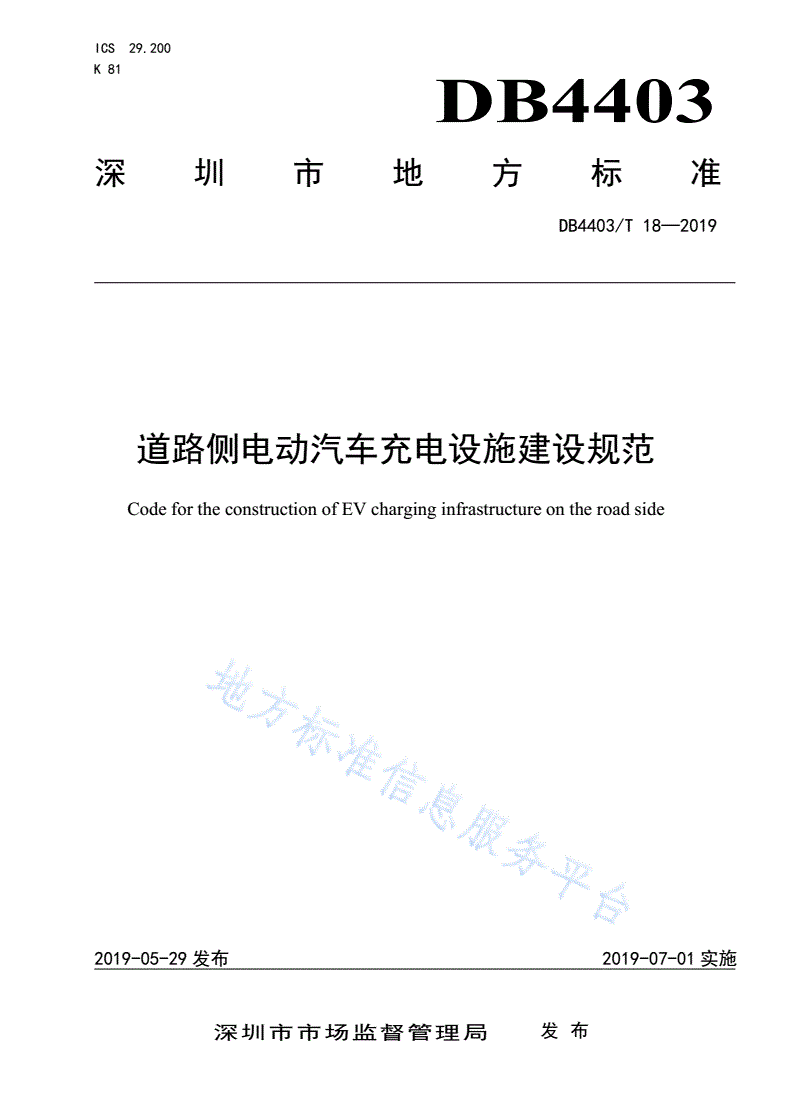

ICS29.200

K81

DB4403

深圳市地方标准

DB4403/T18—2019

道路侧电动汽车充电设施建设规范

CodefortheconstructionofEVcharginginfrastructureontheroadside

2019-05-29发布2019-07-01实施

深圳市市场监督管理局发布

DB4403/T18—2019

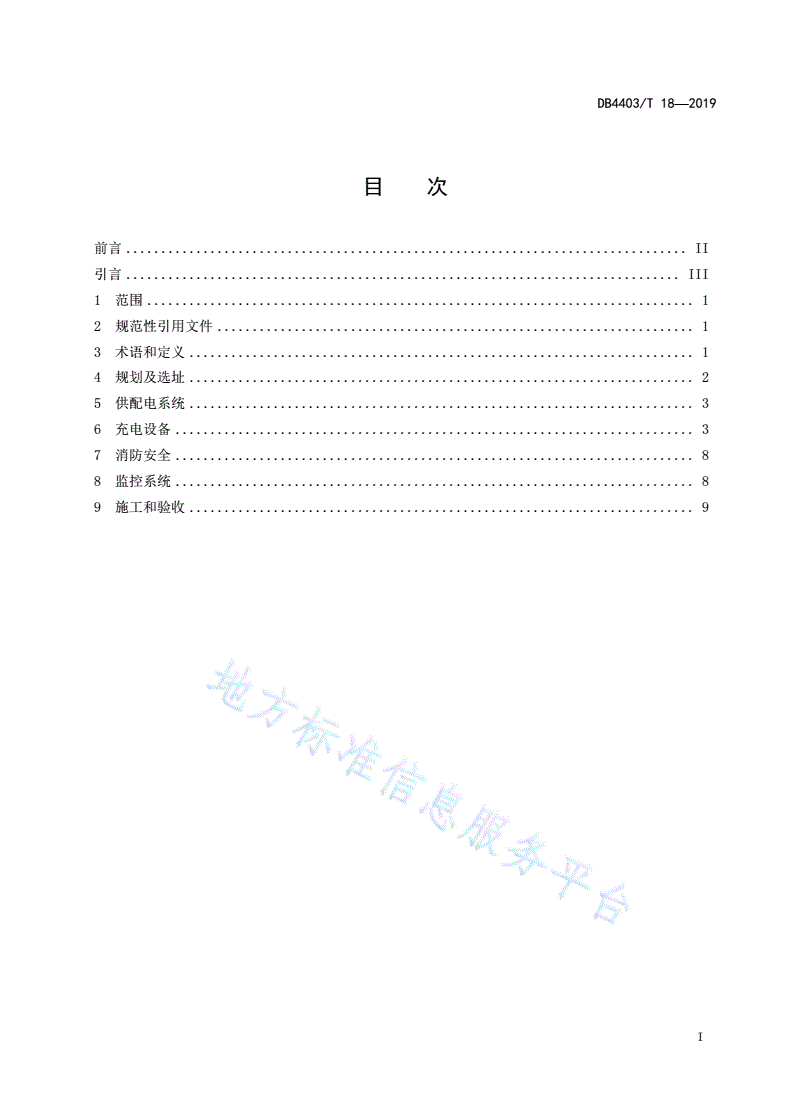

目次

前言................................................................................II

引言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4规划及选址........................................................................2

5供配电系统........................................................................3

6充电设备..........................................................................3

7消防安全..........................................................................8

8监控系统..........................................................................8

9施工和验收........................................................................9

I

DB4403/T18—2019

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由深圳市交通运输局提出并归口。

本标准起草单位：深圳市道路交通管理事务中心、深圳市计量质量检测研究院、深圳供电局有限公

司、南方电网电动汽车服务有限公司。

本标准主要起草人：车小平、欧可继、袁文新、阮昌干、卢文斌、邹大中、谢俊文、周頔、孙璨、

杨桂芬、邓华森、任浩。

II

DB4403/T18—2019

引言

为贯彻落实深圳市道路侧新能源汽车充电设施建设的各项工作，促进新能源汽车推广应用，特制定

本标准。

III

DB4403/T18—2019

道路侧电动汽车充电设施建设规范

1范围

本标准规定了道路侧电动汽车充电设施（以下简称：充电设施）建设的规划及选址、供配电系统、

充电设备、消防安全、监控系统、施工和验收的技术要求。

本标准适用于道路侧电动汽车分体式非车载充电设施的规划建设、施工验收。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T4208外壳防护等级（IP代码）

GB/T7251.1－2013低压成套开关设备和控制设备第1部分：总则（IEC61439-1：2011，IDT）

GB/T18487.1－2015电动车辆传导充电系统第1部分：通用要求

GB/T18487.2－2017电动汽车非车载传导充电设备电磁兼容要求

GB/T19596电动汽车术语

GB/T20234.1电动汽车传导充电用连接装置第1部分：通用要求

GB/T20234.3电动汽车传导充电用连接装置第3部分：直流充电接口

GB/T27930电动汽车非车载传导式充电机与电池管理系统之间的通信协议

GB/T29317电动汽车充换电设施术语

GB/T29318电动汽车非车载充电机电能计量

GB/T36278－2018电动汽车充换电设施接入配电网技术规范

GB50217电力工程电缆设计规范

GB50966－2014电动汽车充电站设计规范

GB/T51313－2018电动汽车分散充电设施工程技术标准

JJG1149－2018电动汽车非车载充电机检定规程

NB/T33001－2018电动汽车非车载传导式充电机技术条件

NB/T33004－2013电动汽车充换电设施工程施工和竣工验收规范

NB/T33008.1电动汽车充电设备检验试验规范第1部分：非车载充电机

NB/T33009电动汽车充换电设施建设技术导则

NB/T33018电动汽车充换电设施供电系统技术规范

3术语和定义

GB/T18487.1、GB/T19596、GB/T29317、NB/T33001界定的以及下列术语和定义适用于本文件。

3.1

分体式充电机splittypecharger

1

DB4403/T18—2019

将功率变换单元与充电终端在结构上分开，二者间通过电缆连接的非车载充电机。

3.2

充电终端chargingterminal

分体式充电机的一个组成部分。一般由充电电缆、车辆插头和人机交互界面组成，也可包含有计量、

通信等部件。

3.3

自动充电automaticcharging

在充电过程中，充电机依据电动汽车电池管理系统（BMS）提供的数据动态调整充电参数、执行相

应操作，完成充电过程。

3.4

待机模式standbymode

当无车辆充电和人员操作时，充电机仅保留后台通讯、状态指示灯等基本功能的状态。

3.5

待机功耗standbypowerconsumption

充电机处于待机模式时的输入有功功率。

3.6

恒功率输出constantpoweroutput

在一段或多段输出电压范围内，在充电过程中，充电机能够保持恒定功率输出。
