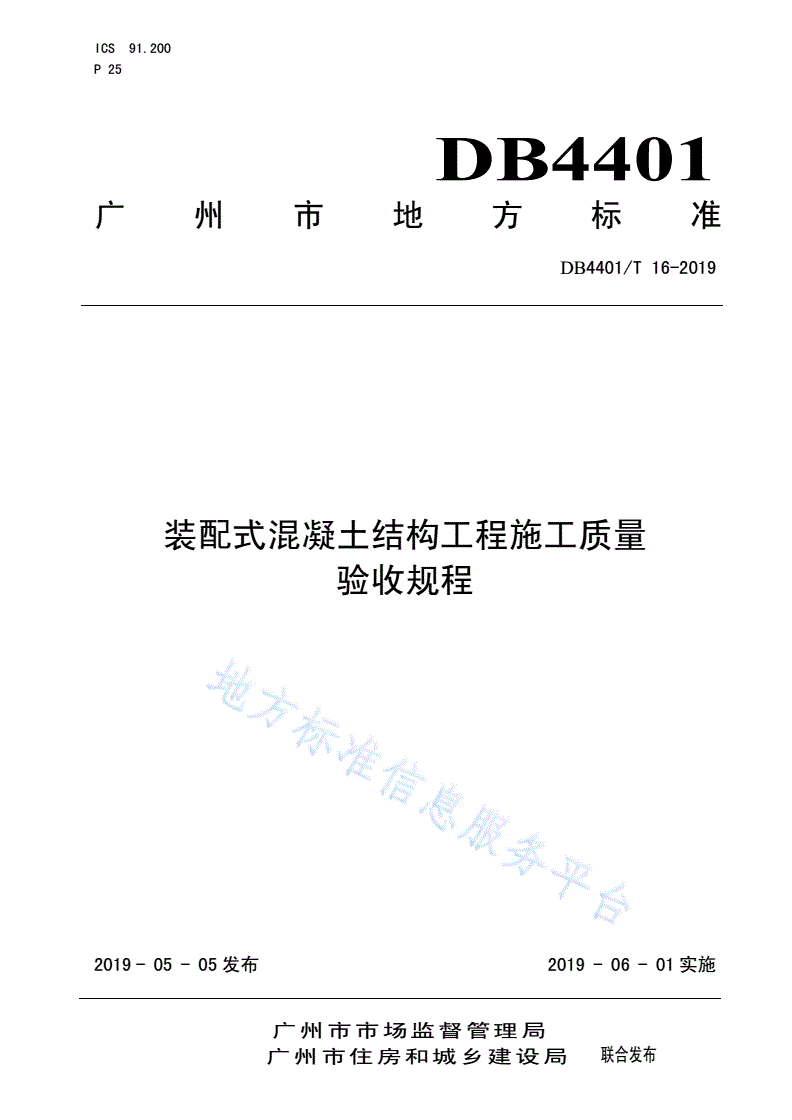

DB4401/T 16-2019 装配式混凝土结构工程施工质量验收规程

ICS91.200

P25

DB4401

广州市地方标准

DB4401/T16-2019

装配式混凝土结构工程施工质量

验收规程

2019-05-05发布2019-06-01实施

广州市市场监督管理局

广州市住房和城乡建设局联合发布

DB4401/T16-2019

2

DB4401/T16-2019

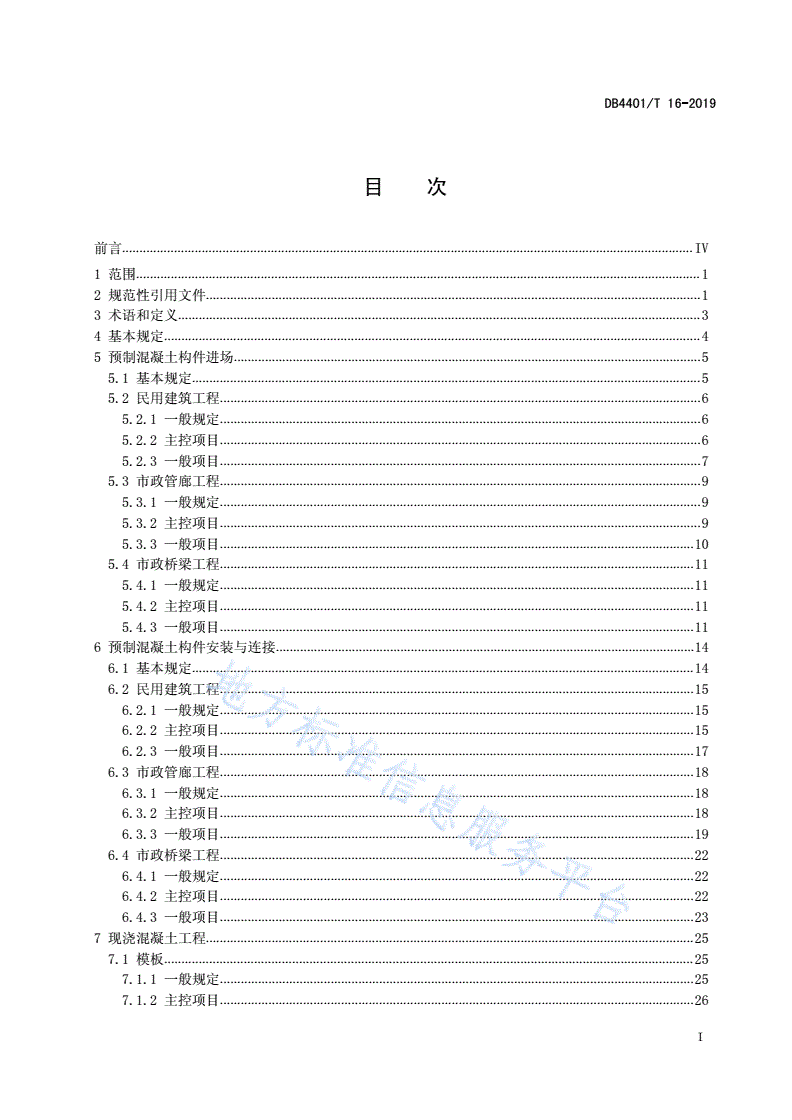

目  次

前言.....................................................................................................................................................................IV

1范围...................................................................................................................................................................1

2规范性引用文件...............................................................................................................................................1

3术语和定义.......................................................................................................................................................3

4基本规定...........................................................................................................................................................4

5预制混凝土构件进场.......................................................................................................................................5

5.1基本规定...................................................................................................................................................5

5.2民用建筑工程...........................................................................................................................................6

5.2.1一般规定...........................................................................................................................................6

5.2.2主控项目...........................................................................................................................................6

5.2.3一般项目...........................................................................................................................................7

5.3市政管廊工程...........................................................................................................................................9

5.3.1一般规定...........................................................................................................................................9

5.3.2主控项目...........................................................................................................................................9

5.3.3一般项目.........................................................................................................................................10

5.4市政桥梁工程.........................................................................................................................................11

5.4.1一般规定.........................................................................................................................................11

5.4.2主控项目.........................................................................................................................................11

5.4.3一般项目.........................................................................................................................................11

6预制混凝土构件安装与连接.........................................................................................................................14

6.1基本规定.................................................................................................................................................14

6.2民用建筑工程.........................................................................................................................................15

6.2.1一般规定.........................................................................................................................................15

6.2.2主控项目.........................................................................................................................................15

6.2.3一般项目.........................................................................................................................................17

6.3市政管廊工程.........................................................................................................................................18

6.3.1一般规定.........................................................................................................................................18

6.3.2主控项目.........................................................................................................................................18

6.3.3一般项目.........................................................................................................................................19

6.4市政桥梁工程.........................................................................................................................................22

6.4.1一般规定.........................................................................................................................................22

6.4.2主控项目.........................................................................................................................................22

6.4.3一般项目.........................................................................................................................................23

7现浇混凝土工程.............................................................................................................................................25

7.1模板.........................................................................................................................................................25

7.1.1一般规定.........................................................................................................................................25

7.1.2主控项目.........................................................................................................................................26

I

DB4401/T16-2019

7.1.3一般项目.........................................................................................................................................27

7.2钢筋.........................................................................................................................................................27

7.2.1一般规定.........................................................................................................................................27

7.2.2主控项目.........................................................................................................................................28

7.2.3一般项目.........................................................................................................................................28

7.3混凝土.....................................................................................................................................................28

7.3.1一般规定.........................................................................................................................................28

7.3.2主控项目.........................................................................................................................................29

7.3.3一般项目.........................................................................................................................................29

7.4现浇结构.................................................................................................................................................29

7.4.1主控项目.........................................................................................................................................29

7.4.2一般项目.........................................................................................................................................30

8部品安装.........................................................................................................................................................30

8.1基本规定.................................................................................................................................................30

8.2主控项目.................................................................................................................................................31

8.3一般项目.................................................................................................................................................33

9设备管线安装.................................................................................................................................................35

9.1基本规定.................................................................................................................................................35

9.2通风与空调工程.....................................................................................................................................35

9.2.1一般规定.........................................................................................................................................35

9.2.2主控项目.........................................................................................................................................35

9.2.3一般项目.........................................................................................................................................36

9.3给水排水工程.........................................................................................................................................36

9.3.1一般规定.........................................................................................................................................36

9.3.2主控项目.........................................................................................................................................37

9.3.3一般项目.........................................................................................................................................37

9.4电气工程.................................................................................................................................................37

9.4.1一般规定.........................................................................................................................................37

9.4.2主控项目.........................................................................................................................................38

9.4.3一般项目.........................................................................................................................................39

10结构实体检验...............................................................................................................................................40

11混凝土结构子分部工程验收.......................................................................................................................40

11.1基本规定...............................................................................................................................................40

11.2民用建筑工程.......................................................................................................................................40

11.3市政管廊工程.......................................................................................................................................42

11.4市政桥梁工程.......................................................................................................................................42

附录A（规范性附录）装配式混凝土民用建筑工程的分部、分项工程划分..................................44

附录B（资料性附录）检验批质量验收..............................................................................................45

附录C（资料性附录）分项工程质量验收记录..................................................................................54

附录D（资料性附录）子分部工程质量验收记录..............................................................................55

附录E（资料性附录）预制构件安装施工记录..................................................................................56

II

DB4401/T16-2019

附录F（资料性附录）套筒灌浆记录..................................................................................................59

附录G（资料性附录）接头灌浆施工记录..........................................................................................60

附录H（资料性附录）接头座浆施工记录..........................................................................................61

附录I（资料性附录）预制混凝土构件安装隐蔽工程质量验收记录..............................................62

附录J（资料性附录）装配式建筑首个标准层工程质量验收申请..................................................63

附录K（资料性附录）装配式建筑首个标准层中间验收记录..........................................................64

附录L（资料性附录）条文说明...........................................................................................................65

III

DB4401/T16-2019

IV

DB4401/T16-2019

前  言

本标准按GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》的规定起草。

本标准由广州市住房和城乡建设局提出并归口。

本标准由广州市市场监督管理局与广州市住房和城乡建设局负责管理，由广州建筑股份有限公司负

责具体技术内容的解释。执行过程中如有意见和建议，请寄送广州建筑股份有限公司（地址：广州市越

秀区广卫路4号建工大厦，邮编：510030）。

本标准主编单位：广州市住房和城乡建设局、广州建筑股份有限公司、广州建筑产业研究院有限公

司。

本标准参编单位：中国建筑第八工程局有限公司、中建四局第一建筑工程有限公司、中铁广州工程

局集团有限公司、广州大学、广东工业大学、广州万科企业有限公司、长沙远大住宅工业集团股份有限

公司、广东中建科技有限公司、广州市建设工程质量监督站、广州市市政工程安全质量监督站、广州市

散装水泥管理办公室、广州市白云区建设工程质量安全监督站、广州市第三建筑工程有限公司、广州机

施建设集团有限公司、广州市市政集团有限公司、广州市房屋开发建设有限公司、广州工程总承包集团

有限公司、广州市机电安装有限公司、广东重工建设监理有限公司、广州建筑工程监理有限公司、广州

市标准化研究院、广州市第二市政工程有限公司、广州市第三市政工程有限公司、广州市第四建筑工程

有限公司、广州市第二建筑工程有限公司、广州市建工设计院有限公司、广州一建建设集团有限公司、

广州市第一市政工程有限公司、广州市市政工程机械施工有限公司、广州市建设监理行业协会、广州市

市政工程监理有限公司、广州市建筑科学研究院有限公司、广州市建筑科学研究院新技术开发中心有限

公司、广州市白云化工实业有限公司、中民筑友科技（佛山）有限公司、润铸建设工程（上海）有限公

司。

本标准主要起草人：黄成军、梁湖清、张宇江、刘玉贵、冼聪颖、许海榆、周泽志、张华平、

姚明球、付国良、谢永超、赵倩、刘琰、易容华、黄志宏、卢德辉、周岳峰、林谷、郑启洲、郑勇、

黄莉敏、戚玉亮、吴成勇、黄文赞、陈昱、梅青、徐新星、丘任胜、彭志伟、陈浩帆、吴本刚、侯照保、

田景杨、李中庆、李光辉、黄志超、李荣、吴森淼、熊伟、杜佐龙、李志劲、郭一贤、孙清臣、霍迎辉、

张楠、张占峰、冯文锦、李俊华、曹京源、曾平、邵泉、曾树佳、袁爱珍、冯伟、蔡国强、李良龙、

李贲、欧阳静达、肖学红、栗景鹏、祝雯、童华炜、谢建和、陈洋庆、吴永元、黄锐、李嘉祚、张咏茹。

本标准审查人员：徐其功、王华林、陆建忠、陈伟、陈守辉。

本标准为首次发布。

IVV

DB4401/T16-2019

VI

DB4401/T16-2019

装配式混凝土结构工程施工质量验收规程

1范围

本标准规定了装配式混凝土结构工程中预制混凝土构件进场、预制混凝土构件安装与连接、现浇混

凝土工程、部品安装、设备管线安装、结构实体检验和混凝土结构子分部工程的质量检查验收要求。

本标准适用于广州市民用建筑、市政管廊和市政桥梁的装配式混凝土结构施工质量的验收。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T14902预拌混凝土

GB/T22082预制混凝土衬砌管片

GB50010混凝土结构设计规范

GB50017钢结构设计标准

GB/T50081普通混凝土力学性能试验方法标准

GB/T50107混凝土强度检验评定标准

GB50108地下工程防水技术规范

GB50204混凝土结构工程施工质量验收规范

GB50205钢结构工程施工质量及验收规范

GB50207屋面工程质量验收规范

GB50209建筑地面工程施工质量验收规范

GB50210建筑装饰装修工程质量验收标准

GB50242建筑给水排水及采暖工程施工质量验收规范

GB50243通风与空调工程施工质量验收规范

GB50299地下铁道工程施工及验收规范

GB50300建筑工程施工质量验收统一标准

GB50303建筑电气工程施工质量验收规范

GB50325民用建筑工程室内环境污染控制规范

GB50327住宅装饰装修工程施工规范

GB50339智能建筑工程质量验收规范

GB/T50361木骨架组合墙体技术规范

GB50411建筑节能工程施工质量验收规范

GB50446盾构法隧道施工及验收规范

GB50606智能建筑工程施工规范

GB/T50621钢结构现场检测技术标准

GB50661钢结构焊接规范

GB50666混凝土结构工程施工规范

1

DB4401/T16-2019

GB50738通风与空调工程施工规范

GB50838城市综合管廊工程技术规范

GB51210建筑施工脚手架安全技术统一标准

GB/T51231装配式混凝土建筑技术标准

GB/T51232装配式钢结构建筑技术标准

CJJ2城市桥梁工程施工与质量验收规范

CJJ/T29建筑排水塑料管道工程技术规程

CJJ/T98建筑给水塑料管道工程技术规程

CJJ101埋地塑料给水管道工程技术规程

CJJ127建筑排水金属管道工程技术规程

CJJ143埋地塑料排水管道工程技术规程

CJJ/T154建筑给水金属管道工程技术规程

CJJ/T155建筑给水复合管道工程技术规程

CJJ/T165建筑排水复合管道工程技术规程

CJJ232建筑同层排水工程技术规程

JC/T482聚氨酯建筑密封胶

JC/T485建筑窗用弹性密封胶

JC/T881混凝土接缝用建筑密封胶

JG/T184住宅整体厨房

JG/T398钢筋连接用灌浆套筒

JG/T408钢筋连接用套筒灌浆料

JG/T413建筑用集成吊顶

JGJ1装配式混凝土结构技术规程

JGJ/T17蒸气加压混凝土建筑应用技术规程

JGJ18钢筋焊接及验收规程

JGJ/T74建筑工程大模板技术标准

JGJ102玻璃幕墙工程技术规范

JGJ107钢筋机械连接技术规程

JGJ128建筑施工门式钢管脚手架安全技术规范

JGJ130建筑施工扣件式钢管脚手架安全技术规范

JGJ133金属与石材幕墙工程技术规范

JGJ/T157建筑轻质条板隔墙技术规程

JGJ162建筑施工模板安全技术规范

JGJ164建筑施工木脚手架安全技术规范

JGJ166建筑施工碗扣式钢管脚手架安全技术规范

JGJ/T193混凝土耐久性检验评定标准

JGJ202建筑施工工具式脚手架安全技术规范

JGJ/T283自密实混凝土应用技术规程

JGJ336人造板材幕墙工程技术规范

JGJ345公共建筑吊顶工程技术规程

JGJ355钢筋套筒灌浆连接应用技术规程

DB4401/T3城市综合管廊工程施工及验收规范

DBJ15-65广东省建筑节能工程施工质量验收规程

2

DB4401/T16-2019

DBJ15-107装配式混凝土建筑结构技术规程

3术语和定义

以下术语和定义适用于本文件。

3.1

装配式混凝土结构precastconcretestructure

由预制混凝土构件通过可靠的连接方式装配而成的混凝土结构。

3.2

装配整体式混凝土结构monolithicprecastconcretestructure

由预制混凝土构件通过钢筋、连接件或施加预应力加以连接并现场浇筑混凝土、水泥基灌浆料而形

成整体的装配式混凝土结构。

3.3

装配式综合管廊assembledutilitytunnel

由预制构件通过可靠的连接方式装配而成的综合管廊，包括装配整体式综合管廊、全预制拼装综合

管廊等。

3.4

预制混凝土构件precastconcretecomponent

在工厂或现场预先生产制作的混凝土构件，简称预制构件。

3.5

部品part

由工厂生产，构成外围护系统、设备与管线系统、内装系统的建筑单一产品或复合产品组装而成的

功能单元的统称。

3.6

装配式整体厨房assembledsystemkitchen

由工厂生产的楼地面、吊顶、墙面、橱柜和厨房设备及管线等集成并主要采用干式工法装配而成的

厨房，简称整体厨房，又称集成式厨房。

3.7

装配式整体卫生间assembledunitbathroom

由工厂生产的楼地面、墙面（板）、吊顶和洁具设备及管线等集成并主要采用干式工法装配而成的

卫生间，简称整体卫生间，又称集成式卫生间。

3.8

钢筋套筒灌浆连接groutsleevesplicingofrebars

在金属套筒中插入单根带肋钢筋并注入灌浆料拌合物，通过拌合物硬化形成整体并实现传力的钢筋

对接连接方式。

3

DB4401/T16-2019

3.9

钢筋浆锚搭接连接rebarlappingingrout-filledhole

在预制混凝土构件中预留孔道，在孔道中插入需搭接的钢筋，并灌注水泥基灌浆料而实现的钢筋搭

接连接方式。

3.10

型钢连接steelconnection

由预制混凝土构件通过两端或一端埋入有效长度的型钢组合而成的连接方式。

3.11

钢企口连接steeltongueandgroovejoint

预制混凝土次梁通过带抗剪栓钉的预埋钢板插入预留凹槽内，并灌注灌浆料而实现传力的铰接连接

方式。

3.12

装配式混合连接assembledhybridjunction

预制构件间同时采用焊接、螺栓连接、套筒灌浆连接等两种或多种方式的混合连接模式。

3.13

进场验收siteacceptance

对进入施工现场的材料、构配件、器具及半成品等，按有关标准的要求进行检验，并对其质量达到

合格与否做出确认的过程。主要包括外观检查、质量证明文件检查、抽样检验等。

3.14

结构性能检验inspectionofstructuralperformance

针对结构构件的承载力、挠度、裂缝控制性能等各项指标所进行的检验。

3.15

结构实体检验entitativeinspectionofstructure

在结构实体上抽取试样，在现场进行检验或送至有相应检测资质的检测机构进行的检验。

4基本规定

4.1预制混凝土构件首次安装宜建立首件验收制度。

4.2装配式民用建筑工程质量验收制度应包括下列内容：

a)项目首个装配式标准层结构施工前，建设单位组织设计、施工、监理单位对下部结构的预留、

预埋等进行验收，验收合格后方可进行标准层结构施工；

b)项目首个装配式标准层结构浇筑混凝土之前，建设单位组织设计、监理、施工、预制构件生产

单位等参建各方进行隐蔽工程验收，重点检查预制构件安装和连接节点、装配式模板安装等；

c)项目首个装配式标准层结构拆模后，建设单位组织设计、监理、施工、预制构件生产单位等参

建各方进行结构验收，对工程设计、施工进行阶段性总结和改进，保证工程的顺利进行；

4

DB4401/T16-2019

d)装配式结构、装配式内外墙板、机电安装、装饰装修等分部、分项工程，建设单位协调设计、

监理、施工单位建立工程质量样板引路制度；

e)根据装配式建筑施工特点，在首层结构验收、工程质量样板引路制度的基础上，建立分部分项

工程验收制度，及时组织参建各方进行工程验收。

4.3装配式民用建筑工程中，混凝土结构应按单位工程的一个子分部工程验收，该子分部工程的划分

应符合附录A的规定。各分项工程可根据与生产和施工方式相一致且便于控制质量的原则，按进场批次、

工作班、楼层、结构缝或施工段划分为若干检验批。装配式市政管廊工程中的分部（子分部）工程划分

可参考DB4401/T3执行。装配式市政桥梁工程中的分部（子分部）工程划分可参考CJJ2执行。

4.4装配式民用建筑工程检验批、分项工程、子分部工程的验收应符合GB50300、GB50666、GB50204、

GB/T51231和JGJ1的有关规定。装配式市政管廊工程检验批、分项工程、子分部工程的验收应符合

GB50838和DB4401/T3的有关规定。装配式市政桥梁工程检验批、分项工程、子分部工程的验收应符

合CJJ2的有关规定。

4.5装配式民用建筑中涉及部品、建筑给水排水及供暖、通风与空调、建筑电气、智
