CJ/T 477-2015 超声波燃气表

ICS91140

P47.

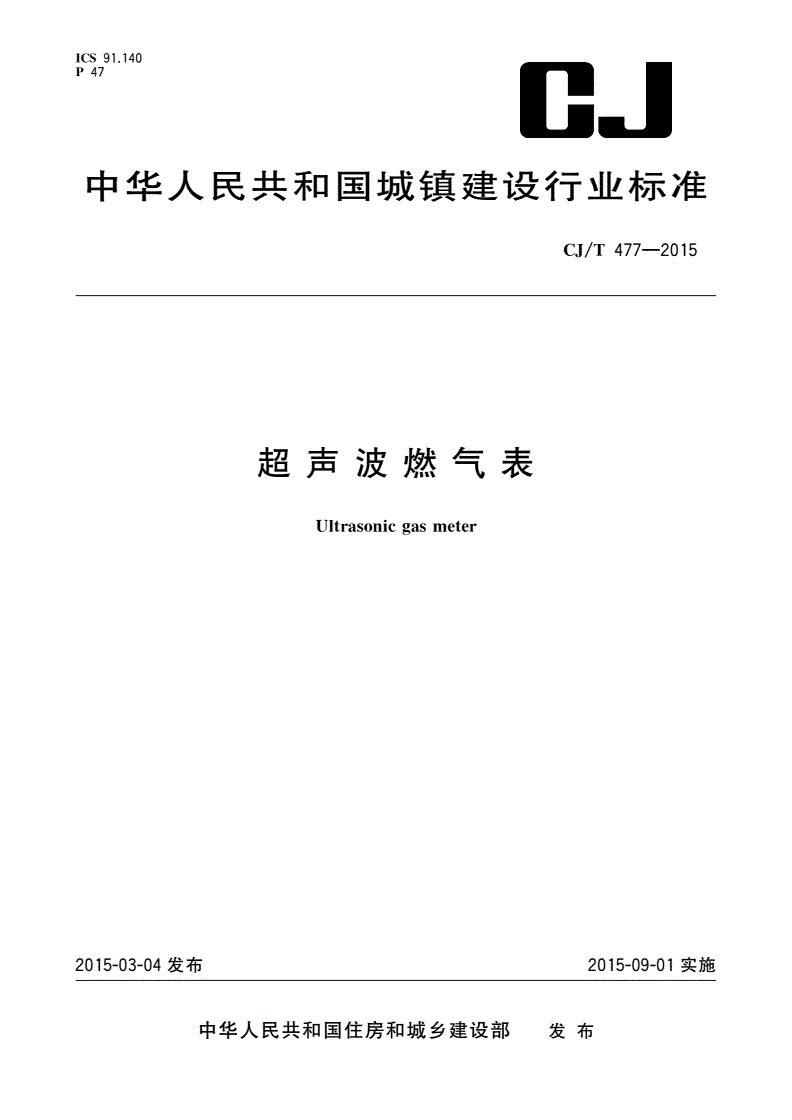

中华人民共和国城镇建设行业标准

CJ/T477—2015

超声波燃气表

Ultrasonicgasmeter

2015-03-04发布2015-09-01实施

中华人民共和国住房和城乡建设部发布

CJ/T477—2015

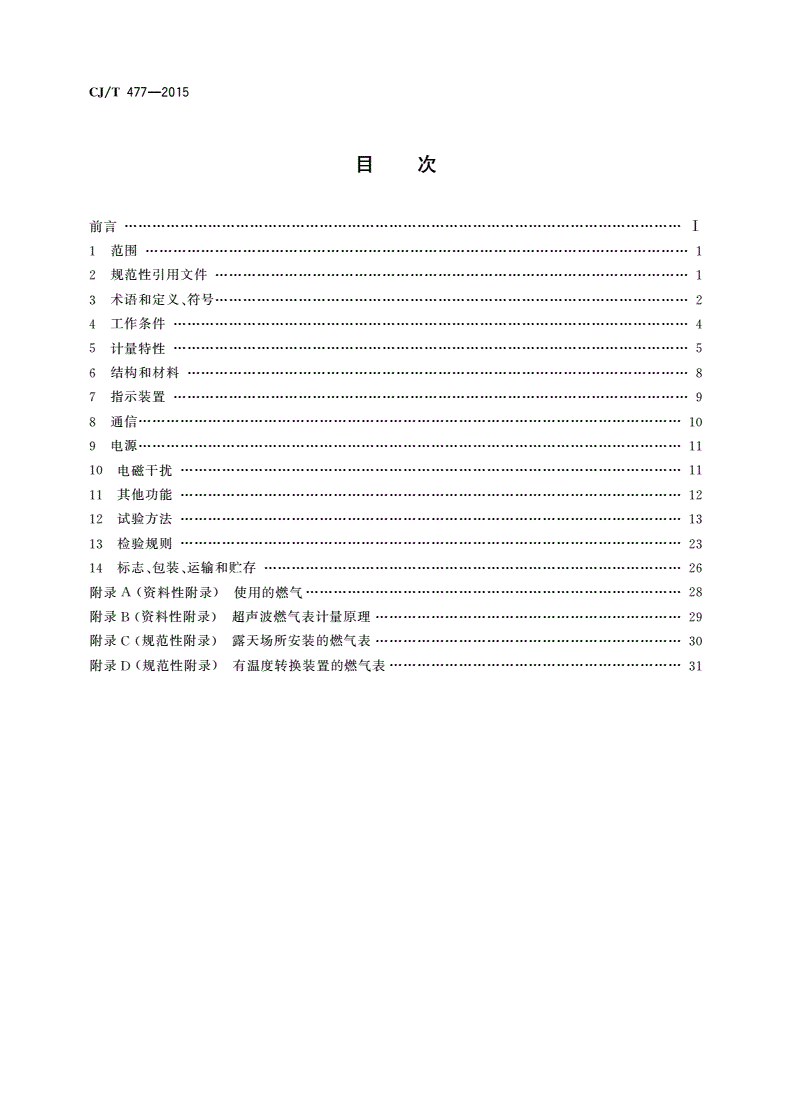

目次

前言

…………………………Ⅰ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义符号

3、…………………………2

工作条件

4…………………4

计量特性

5…………………5

结构和材料

6………………8

指示装置

7…………………9

通信

8………………………10

电源

9………………………11

电磁干扰

10………………11

其他功能

11………………12

试验方法

12………………13

检验规则

13………………23

标志包装运输和贮存

14、、………………26

附录资料性附录使用的燃气

A()………………………28

附录资料性附录超声波燃气表计量原理

B()…………29

附录规范性附录露天场所安装的燃气表

C()…………30

附录规范性附录有温度转换装置的燃气表

D()………31

CJ/T477—2015

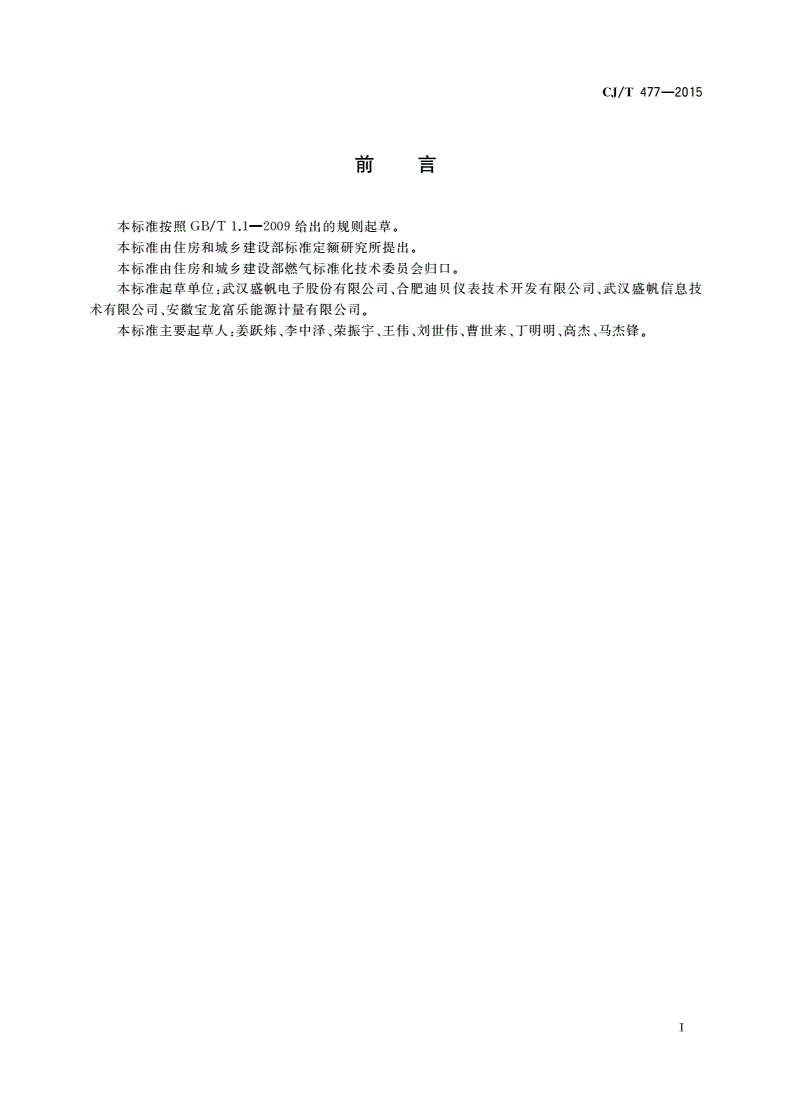

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部燃气标准化技术委员会归口

。

本标准起草单位武汉盛帆电子股份有限公司合肥迪贝仪表技术开发有限公司武汉盛帆信息技

:、、

术有限公司安徽宝龙富乐能源计量有限公司

、。

本标准主要起草人姜跃炜李中泽荣振宇王伟刘世伟曹世来丁明明高杰马杰锋

:、、、、、、、、。

Ⅰ

CJ/T477—2015

超声波燃气表

1范围

本标准规定了超声波燃气表以下简称燃气表的术语和定义符号工作条件计量特性结构和材

()、,,,

料指示装置通信电源电磁干扰其他功能试验方法检验规则标志包装运输和贮存

,,,,,,,,、、。

本标准适用于最大工作压力不超过最大流量不超过3适应最小工作环境温度范

50kPa、160m/h、

围为双管接头的采用超声波检测技术进行气体流量计量的全电子式燃气表的设

-10℃~+40℃、、

计生产试验和验收

、、。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

包装储运图示标志

GB/T191

透明塑料透光率和雾度的测定

GB/T2410

环境试验第部分试验方法试验模拟地面上的太阳辐射及其试验导则

GB/T2423.242:Sa:

爆炸性环境第部分设备通用要求

GB3836.11:

爆炸性环境第部分由隔爆外壳保护的设备

GB3836.22:“d”

爆炸性环境第部分由本质安全型保护的设备

GB3836.44:“i”

爆炸性气体环境用电气设备第部分型电气设备

GB3836.88:“n”

爆炸性气体环境用电气设备第部分危险场所分类

GB3836.1414:

外壳防护等级代码

GB4208(IP)

电工电子产品着火危险试验第部分试验火焰针焰试验方法装置确认试

GB/T5169.55:、

验方法和导则

膜式燃气表

GB/T6968—2011

原电池第部分总则

GB/T8897.11:

原电池第部分锂电池的安全要求

GB/T8897.44:

信息技术设备的无线电骚扰限值和测量方法

GB9254

固体非金属材料暴露在火焰源时的燃烧性试验方法清单

GB/T11020

漆膜颜色的测量方法第部分色差计算

GB/T11186.33:

城镇燃气分类和基本特性

GB/T13611

色漆和清漆耐湿性的测定连续冷凝法

GB/T13893

塑料实验室光源暴露试验方法第部分荧光紫外灯

GB/T16422.33:

电磁兼容试验和测量技术

GB/T17626.2~GB/T17626.5

电磁兼容试验和测量技术

GB/T17626.8~GB/T17626.9

电磁兼容通用标准

GB/T17799.1~GB/T17799.2

所有部分社区能源计量抄收系统规范

GB/T26831()

1

CJ/T477—2015

3术语和定义符号

、

下列术语和定义符号适用于本文件

、。

31术语和定义

.

311

..

超声波燃气表ultrasonicgasmeter

采用超声波技术用来测量记录并且显示通过的燃气体积的燃气表

,、。

312

..

超声换能器ultrasonictransducer

燃气表内用来发射和接收超声波信号的器件

,。

313

..

基准条件baseconditions

进行气体体积换算的规定条件即基准气体温度基准气体压力

(20℃,101.325kPa)。

314

..

通信端口communicationsport

进行数据交换的接口

。

315

..

电信号接口galvanicconnection/interface

燃气表串行或脉冲输出接口

。

316

..

示值误差errorofindication

燃气表显示的体积和实际通过燃气表的体积之差与实际通过燃气表的体积的百分比

。

317

..

提示信息flag

对燃气表运行过程中产生的重要事件或和对燃气表操作进行提示的视觉信号字符和字母等

()、。

318

..

最大误差偏移maximumerrorshift

任一测试流量点的最大平均误差变化

。

319

..

最大工作压力maximumworkingpressure

燃气表工作压力的上限值与制造商声明和标识在显示窗口或铭牌上的相同

,。

3110

..

平均误差meanerror

同一流量多次测量示值误差的算术平均值

,。

3111

..

测量单元measuringelement

产生与燃气流量成比例的电信号的燃气表部件

。

3112

..

准确度等级meterclass

燃气表符合本标准计量要求的等级如级或级

,1.51.0。

2

CJ/T477—2015

3113

..

正常工作条件normalconditionsofoperation

燃气表工作时的条件

:

不超过最大工作压力不论有无气体流过

———();

在流量范围内

———;

在环境温度和工作介质温度范围内

———。

3114

..

工作模式operatingmode

获得燃气体积量的测量方法分为标准模式和测试模式

,。

3115

..

光学接口opticalport

采用如红外线发射和接收的串行数据接口

。

3116

..

压力损失pressureabsorption

燃气表工作时在入口处与出口处之间的压力差

。

3117

..

取压口pressuremeasuringpoint

在燃气表出口能够直接测量燃气表出口压力的测量点

。

3118

..

平均误差范围rangeofmeanerrors

在特定流量范围内最小平均误差与最大平均误差之间的差值

。

3119

..

误差曲线metererrorcurve

平均示值误差与对应的实际流量的曲线图

。

3120

..

记录器register

由存储器和显示器两部分组成用于记录和显示信息

,。

3121

..

始动流量startingflowrate

燃气表能够显示的最低流量

。

3122

..

温度转换装置temperatureconversiondevice

将测量的气体体积转换到基准温度条件下的体积的转换器

。

3123

..

热切断阀thermalcut-offvalve

当燃气表周围环境温度超过预定温度时切断燃气的阀门

,。

32符号

.

符号和说明见表

1。

3

CJ/T477—2015

表1符号和说明

序号符号单位说明

最大允许误差

1MPE%

p最大工作压力

2maxkPa

q3最大流量燃气表的示值符合最大允许误差规定的上限流量

3maxm/h,(MPE)

q3最小流量燃气表的示值符合最大允许误差规定的下限流量

4minm/h,(MPE)

q3过载流量燃气表在短时间内工作而不会受到损坏的最高流量

5rm/h,

q3始动流量制造商声明的燃气表能记录通过气体的最小流量

6startm/h,

分界流量介于最大流量和最小流量之间把燃气表流量范围分为高区和低区并各有

q3,、“”“”

7tm/h相应的最大允许误差

(MPE)

t基准气体温度

8b℃

t能够适合不同温度及断续工作的燃气表的基准气体温度

9b,i℃

t燃气表入口的温度

10i℃

t环境温度

11m℃

t工作介质温度

12g℃

t安装了温度转换装置的燃气表规定的中心温度

13sp℃

4工作条件

41流量范围

.

411燃气表的规格型号与相应流量值应符合表的规定

..2。

表2流量范围

型号规格q3q上限值3q3q3

max/(m/h)min/(m/h)t/(m/h)r/(m/h)

G1.61.60.010.161.92

G2.52.50.0160.253.0

G440.0250.44.8

G660.040.67.2

G10100.061.012.0

G16160.11.619.2

G25250.162.530

G40400.254.048

G65650.46.578

G1001000.610.0120

G160160116.0192

4

CJ/T477—2015

412燃气表的最小流量值可以比表所列的最小流量上限值小但是该值应是表中某个值或是某

..2,,

个值的十进位约数值

。

42最大工作压力

.

制造商应声明燃气表的最大工作压力此数值应标记在显示内容里或者燃气表铭牌上

,。

43温度范围

.

431本标准中试验温度为

..20℃±2℃。

432燃气表的最小工作温度范围为最小贮存温度范围为

..-10℃~+40℃,-20℃~+60℃。

433制造商可声明更宽的工作温度范围从或到或或更

..,-10℃、-25℃-40℃40℃、55℃70℃,

宽的贮存温度范围燃气表应符合所声明温度范围的相应规定

。。

44燃气范围

.

441制造商应规定适合于燃气表的气体类别见表

..,3。

表3气体类别

类别代号

天然气

12T10T10T,12T

液化石油气

20Y19Y22Y

442燃气表测试时

..:

天然气应用空气或的甲烷进行

———99.5%;

液化石油气应用空气或的丙烷和或的丁烷进行

———99.5%()99.5%。

443根据与检测机构的协议任何其他测试燃气均应包含在内并应按的规定标注在燃气表上

..,,14.1。

更多的试验燃气信息参见附录

A。

5计量特性

51一般要求

.

511燃气表应能通过通信接口与检测装置连接测试开始和结束应能同步

..,。

512宜由检测装置产生启动测试信号燃气表测试的响应体积读数应与采样时间同步燃气表应

..。(),

延迟其测试的响应直到其接收到开始命令的下一个采样周期

。

513采样时间应与数据传输字符串启动同步计时器应有足够的分辨率符合测量时间的规定

..。。

52计量原理

.

超声波燃气表计量原理参见附录

B。

53工作模式

.

燃气表应具有标准模式正常采样和测试模式快速采样不同采样模式不应影响燃气表的计量

()(),

性能标准模式和测试模式之间的平均误差之差不应超过qqq和qqq

。0.3%(t≤≤max)0.6%(min≤<t)。

5

CJ/T477—2015

54示值误差

.

541不同等级的燃气表应符合表规定的最大允许误差要求误差曲线应符合表规定

..4,5。

表4准确度等级与最大允许误差

最大允许误差

准确度等级(MPE)

qqqqqq

min≤<tt≤≤max

级

1.5±3%±1.5%

级

1.0±2%±1%

表5误差曲线

误差曲线

准确度等级

qqqqqq

min≤<tt≤≤max

级

1.52%1%

级

1.01.4%0.7%

542在qqq流量范围内当各流量点的示值误差值符号相同时级燃气表的示值误差值绝

..t≤≤max,,1.5

对值不应超过级燃气表的示值误差值绝对值不应超过

1%;1.00.5%。

543当制造商声明了更宽的环境温度范围时声明的极限温度应替代和

..,-10℃+40℃。

55燃气-空气关系

.

当所有测试气体包括空气的示值误差符合表及表的规定时空气可在后续试验中作为测试

()45,

介质燃气空气关系曲线见图

。1。

说明

:

误差范围

1———;

流量

2———;

燃气误差

●———;

空气误差

◆———。

图1燃气-空气关系曲线
