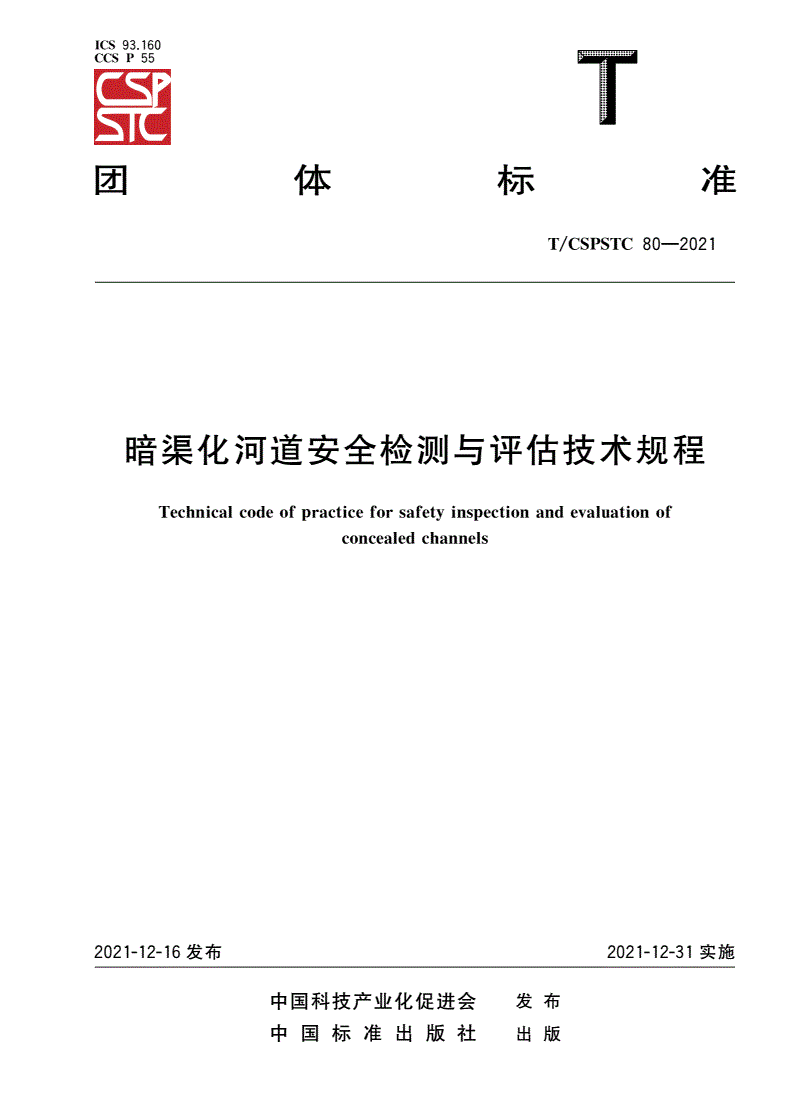

T/CSPSTC 80-2021 暗渠化河道安全检测与评估技术规程

ICS93160

CCSP.55

团体标准

T/CSPSTC80—2021

暗渠化河道安全检测与评估技术规程

Technicalcodeofpracticeforsafetyinspectionandevaluationof

concealedchannels

2021-12-16发布2021-12-31实施

中国科技产业化促进会发布

中国标准出版社出版

T/CSPSTC80—2021

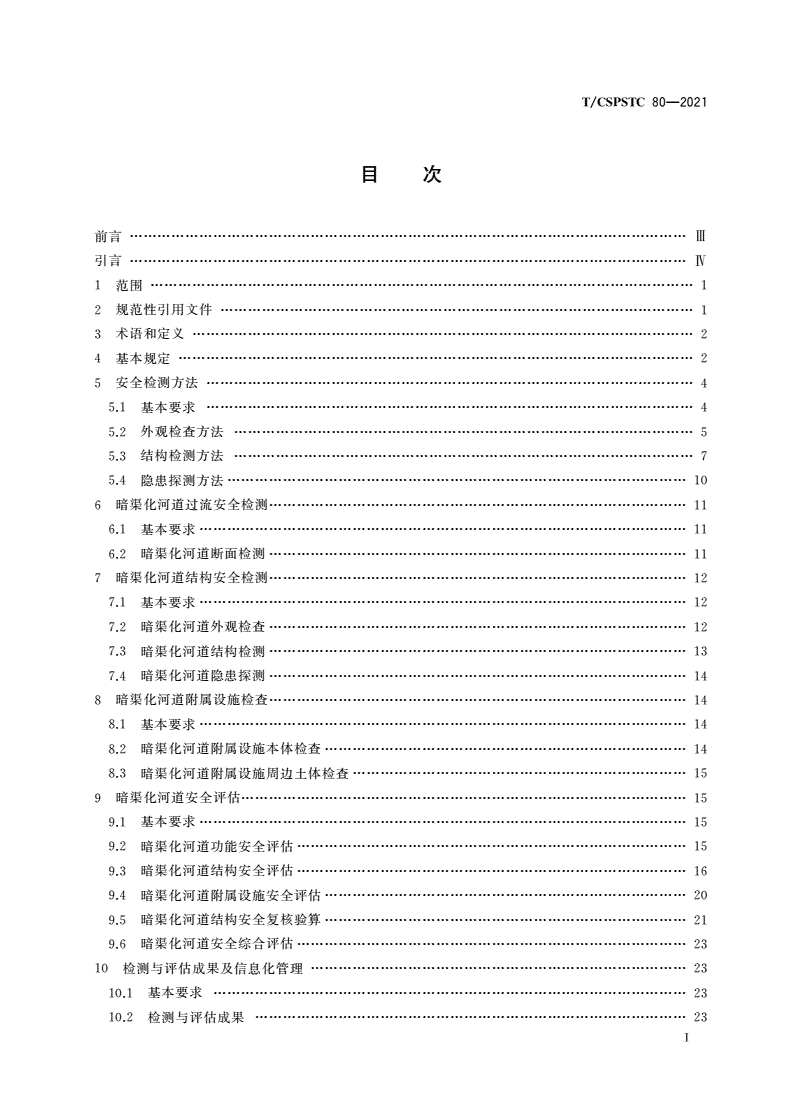

目次

前言

…………………………Ⅲ

引言

…………………………Ⅳ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………2

基本规定

4…………………2

安全检测方法

5……………4

基本要求

5.1……………4

外观检查方法

5.2………………………5

结构检测方法

5.3………………………7

隐患探测方法

5.4………………………10

暗渠化河道过流安全检测

6………………11

基本要求

6.1……………11

暗渠化河道断面检测

6.2………………11

暗渠化河道结构安全检测

7………………12

基本要求

7.1……………12

暗渠化河道外观检查

7.2………………12

暗渠化河道结构检测

7.3………………13

暗渠化河道隐患探测

7.4………………14

暗渠化河道附属设施检查

8………………14

基本要求

8.1……………14

暗渠化河道附属设施本体检查

8.2……………………14

暗渠化河道附属设施周边土体检查

8.3………………15

暗渠化河道安全评估

9……………………15

基本要求

9.1……………15

暗渠化河道功能安全评估

9.2…………15

暗渠化河道结构安全评估

9.3…………16

暗渠化河道附属设施安全评估

9.4……………………20

暗渠化河道结构安全复核验算

9.5……………………21

暗渠化河道安全综合评估

9.6…………23

检测与评估成果及信息化管理

10………………………23

基本要求

10.1…………………………23

检测与评估成果

10.2…………………23

Ⅰ

T/CSPSTC80—2021

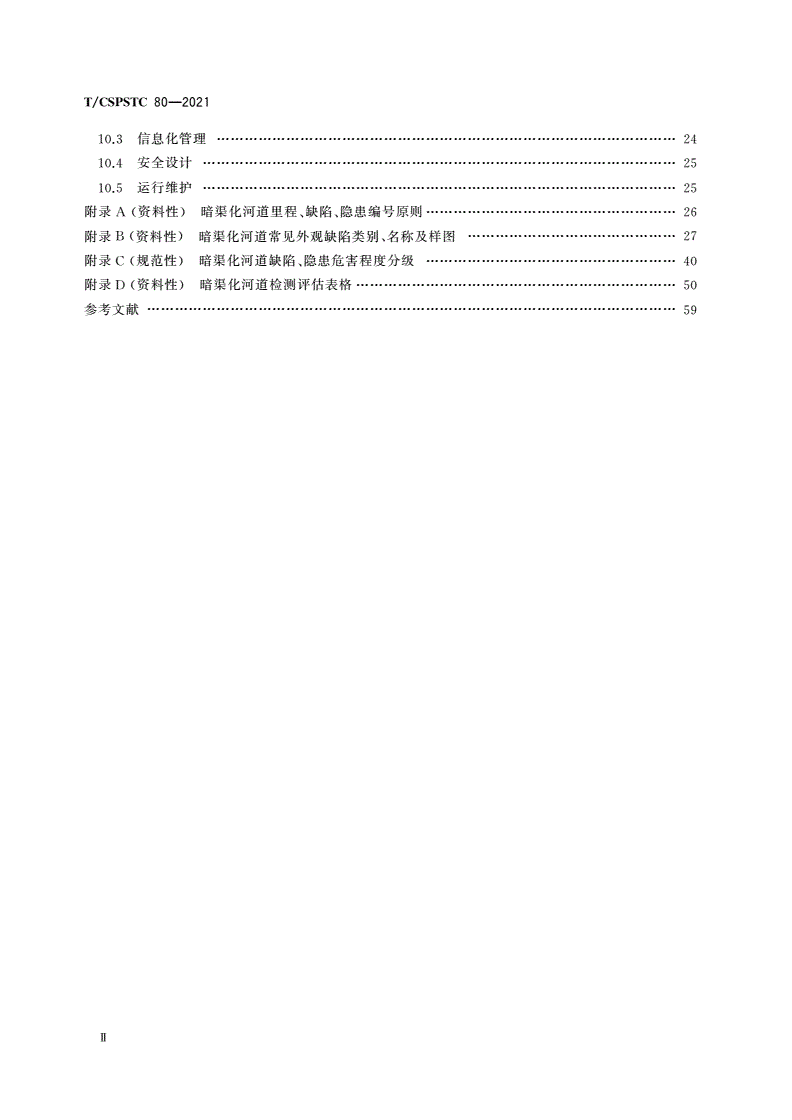

信息化管理

10.3………………………24

安全设计

10.4…………………………25

运行维护

10.5…………………………25

附录资料性暗渠化河道里程缺陷隐患编号原则

A()、、………………26

附录资料性暗渠化河道常见外观缺陷类别名称及样图

B()、………27

附录规范性暗渠化河道缺陷隐患危害程度分级

C()、………………40

附录资料性暗渠化河道检测评估表格

D()……………50

参考文献

……………………59

Ⅱ

T/CSPSTC80—2021

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由深圳市水务科技发展有限公司提出

。

本文件由中国科技产业化促进会归口

。

本文件起草单位深圳市水务科技发展有限公司中国电建集团昆明勘测设计研究院有限公司

:、、

中国电建集团华东勘测设计研究院有限公司四川中水成勘院工程物探检测有限公司深圳市施罗德工

、、

业集团有限公司长江勘测规划设计研究有限责任公司中国电建集团西北勘测设计研究院有限公司

、、、

中工武大设计集团有限公司北京首创生态环保集团股份有限公司南京市水利规划设计院股份有限公

、、

司深圳市广汇源环境水务有限公司深圳市粤达科工程检测技术有限公司中国电建集团贵阳勘测设

、、、

计研究院有限公司北京隆科兴科技集团股份有限公司深圳市市政工程总公司武汉中仪物联技术股

、、、

份有限公司南京市测绘勘察研究院股份有限公司广州易探检测有限公司湖南大麓科技有限公司

、、、、

深圳市水务规划设计院股份有限公司湖南省水务规划设计院有限公司湖南省宏泰水利水电质量检测

、、

有限公司瑞排建设有限公司上海勘察设计研究院集团有限公司深圳市龙岗排水有限公司深圳市

、、()、、

宝安排水有限公司中国兵器工业北方勘察设计研究院有限公司北京水星环境有限公司深圳市新通

、、、

物探工程有限公司深圳市深水水务咨询有限公司深圳市勘察研究院有限公司福建腾鼎鑫市政工程

、、、

有限公司深圳市水务工程检测有限公司深圳市厚德检测技术有限公司扬州市政管网有限公司创新

、、、、

联盟认证中心有限公司标准联合咨询中心股份公司

、。

本文件主要起草人吴奇陆超黄世强胡清龙宋有聚丁志良吴从林陈宗刚李博蔡然

:、、、、、、、、、、

付东王刘凤茹陈密陈凯谢向前李战唐力祝显学郑洪标储征伟赵军王蕾王崇宇秦强

、、、、、、、、、、、、、、

周勇李宁刘旭辉闫海龙朱海东冷冬灵张永命朱东阳李万荣余海忠李彦生吴怡锋林潮

、、、、、、、、、、、、、

龙凤华杨佳刘建吴遥李逸之孟磊陈思宇张建成邹安平李继民罗南赖东杰曾庆彬彭艳华

、、、、、、、、、、、、、、

黄小平胡雍李萍张功良曹钧恒黄棚兰周志勇吴兵王远峰张治潘文俊吕兵冯成会鞠建荣

、、、、、、、、、、、、、、

龚俊王烽徐远思祁东东邹醇明宋纯罗伟争张俊慧王伟卢成绪郝宇花

、、、、、、、、、、。

Ⅲ

T/CSPSTC80—2021

引言

城市暗渠化河道是城市排水防汛保障体系的重要基础设施在确保城市雨污水有序收集运输和治

,、

理维护城市日常运行等方面发挥着重要作用随着城镇的大规模建设与扩展部分城市河道暗渠化现

,。,

象较为普遍尤其在城市中心区建成区人口稠密区的河道暗渠化更为常见暗渠化河道因建成时间

,、、。

较早建设标准较低长期超负荷运行且受雨污混流的侵蚀导致部分暗渠化河道存在较大的安全隐

、,,

患是近年来地面和道路塌陷的主要原因之一

,。

城市暗渠化河道安全检测与评估是一项集检测检查及分析设计复核计算结构安全评估及周边

、、、

土体空洞隐患评估于一体的技术性工作但国内尚无针对暗渠化河道安全检测与评估方面的技术标

,

准给暗渠化河道安全检测与评估工作及管理造成诸多不便因此在实际工作中亟需编制具有指导性

,。,

和针对性的暗渠化河道安全检测与评估技术标准

。

本文件的制定有利于保障暗渠化河道影响范围内建筑物安全确保暗渠化河道安全运行管理有

,,,

利于预防地面塌陷进一步提升城市暗渠化河道安全检测与评估工作的规范化标准化程度

,、。

Ⅳ

T/CSPSTC80—2021

暗渠化河道安全检测与评估技术规程

1范围

本文件规定了暗渠化河道安全检测与评估方法技术要求并给出了成果评定的程序

,。

本文件适用于对既有暗渠化河道结构及其附属构筑物进行的安全检测与评估新建暗渠化河道市

,、

政排水暗涵暗渠安全检测与评估可参照执行

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

所有部分爆炸性环境

GB/T3836()

基础地理信息城市数据库建设规范

GB/T21740

信息安全技术网络安全等级保护基本要求

GB/T22239

所有部分信息技术服务运行维护

GB/T28827()

建筑地基基础设计规范

GB50007

建筑结构荷载规范

GB50009

工程测量标准

GB50026

数据中心设计规范

GB50174

砌体工程现场检测技术标准

GB/T50315

混凝土结构现场检测技术标准

GB/T50784—2013

城镇排水管道维护安全技术规程

CJJ6

城市工程地球物理探测标准

CJJ/T7

城市桥梁设计规范

CJJ11

城市地下管线探测技术规程

CJJ61

城市基础地理信息系统技术标准

CJJ/T100

贯入法检测砌筑砂浆抗压强度技术规程

JGJ/T136

钻芯法检测混凝土强度技术规程

JGJ/T384

城市地下病害体综合探测与风险评估技术标准

JGJ/T437—2018

公路桥涵设计通用规范

JTGD60

水工混凝土结构设计规范

SL191—2008

水利水电工程勘探规程第部分物探

SL/T291.11:

水工混凝土试验规程

SL/T352

水工挡土墙设计规范

SL379

水工混凝土结构缺陷检测技术规程

SL713

1
