YD/T 3003-2016 分组传送网（PTN）互通测试方法

ICS33.040.20

M33

¥D

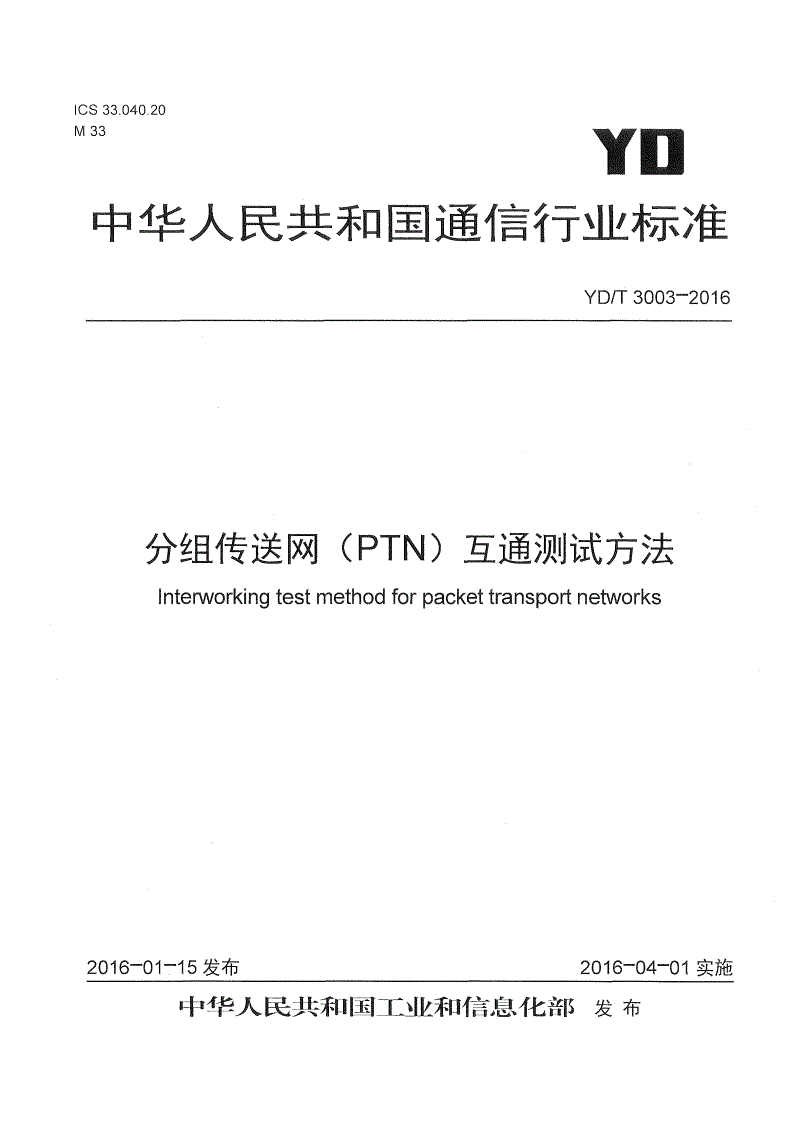

中华人民共和国通信行业标准

YD/T3003-2016

分组传送网（PTN)互通测试方法

Interworkingtestmethodforpackettransportnetworks

2016—01—15发布2016-04-01实施

中华人民共和国工业和信息化部发布

YD/T3003-2016

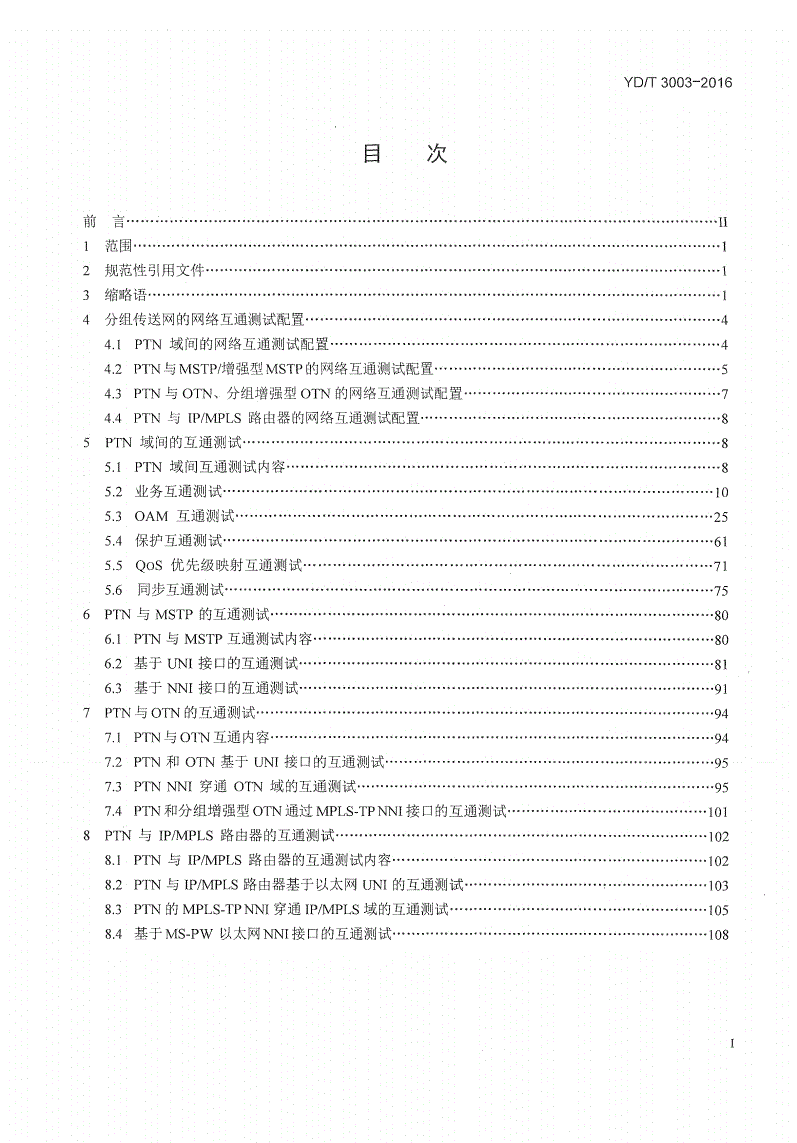

目次

則—.....................................................…II

…1

"1

■1

4^5^组{专^^网的网会各写~1■甬.测j1式酉己置°............................•4

4.1PTN域间的网络互通测试配置…......................•4

4.2PTN与MSTP/增强型MSTP的网络互通测试配置..........■

4.3PTN与OTN、分组增强型OTN的网络互通测试配置......

4.4PTN与[P/MPLS路由器的网络互通测试配置..........

5PTN域间的互通测试.......—.........................

5.1PTN域间互通测试内容…….....……........

5.2业务互通测试•……■■………...........................—10

5.3OAM互通测试.....................................…"25

5.4保护互通测试.........................................，…61

5.5QoS优先级映射互通测试.........................••••■.…71

5.6同步互通测试—■•••••.............■…75

6丨」JS'jPV『丨|•••••-*••••••••••••••■•••••••••••••••••-•••••■•«••a•""80

6.1PTN与MSTP互通测试内容.........................-…80

6.2基于UNI接口的互通测试…………。…………•…81

63■j*ij|白■…91

7PT^1]^"~~^jOT^N白勺^-f*1雨_丨•"•94

7.1PTN与OTN互通内容……...............-..............•…94

7.2PTN和OTN基于UNI接口的互通测试，—.....—s—.…95

7.3PTNNNI穿通OTN域的互通测试…”.......—…_••'.95

7.4PTN和分组增强型OTN通过MPLS-TPNNI接口的互通测试，-101

8PTN与IP/MPLS路由器的互通测试…......................••102

8.1PTN与IP/MPLS路由器的互通测试内容…—*...-102

8.2PTN与1P/MPLS路由器基于以太网UNI的互通测试………-103

8.3PTN的MPLS-TPNNI穿通IP/MPLS域的互通测试…”....."105

8.4基于MS-PW以太网NNI接口的互通测试……--108

I

YD/T3003-2016

Um

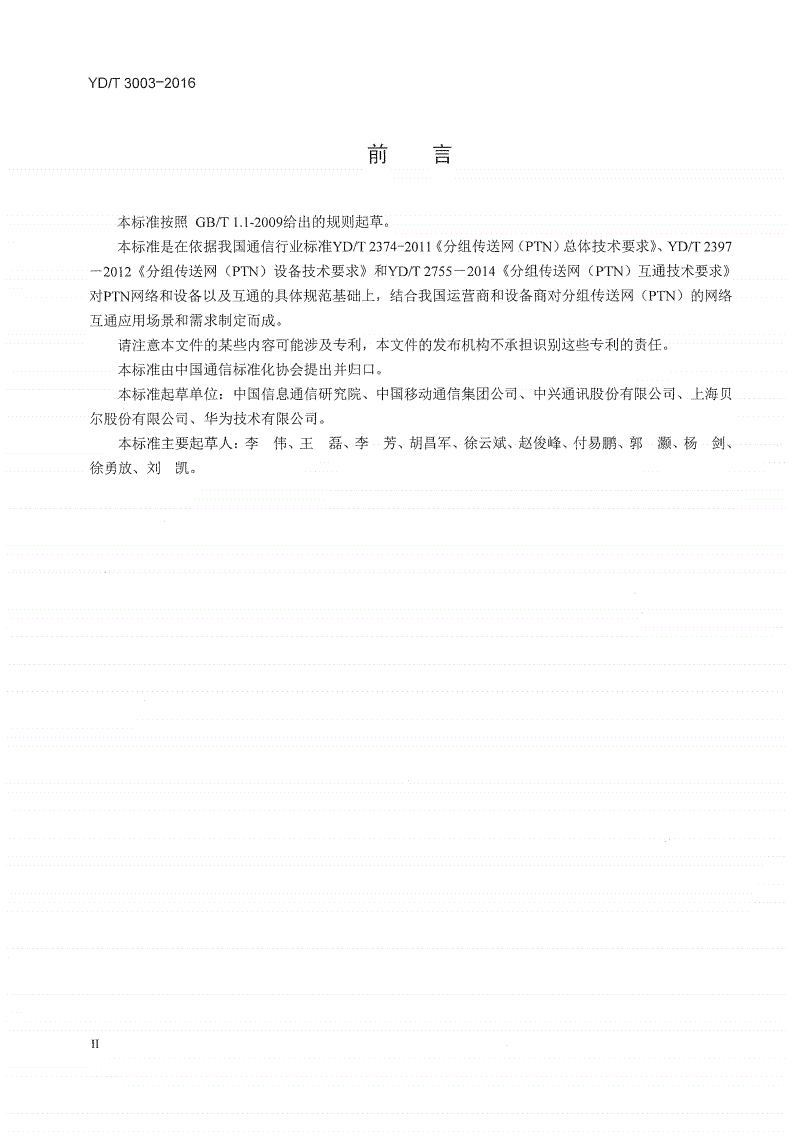

本标准按照GB/T1.1-2009给出的规则起草。

本标准是在依据我国通信行业标准YD/T2374-2011《分组传送网（PTN)总体技术要求》、YD/T2397

一2012《分组传送网（PTN)设备技术要求》和YD/T2755—2014《分组传送网（PTN)互通技术要求》

对PTN网络和设备以及互通的具体规范基础上，结合我国运营商和设备商对分组传送网（PTN)的网络

互通应用场景和需求制定而成。

请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。

本标准由中国通信标准化协会提出并归口。

本标准起草单位：中国信息通信研宄院、中国移动通信集团公司、中兴通讯股份有限公司、上海贝

尔股份有限公司、华为技术有限公司。

本标准主要起草人：李伟、王磊、李芳、胡昌军、徐云斌、赵俊峰、付易鹏、郭灏、杨剑、

徐勇放、刘凯。

YD/T3003-2016

分组传送网（PTN)互通测试方法

1范围

本标准规定了分组传送网（PTN)的互通测试方法，包括PTN网络不同域间的业务、运行管理维护

(OAM)、保护、QoS、同步等方面的互通测试方法，PTN与MSTP、OTN等传送网络之间的互通测试方

法，以及PTN与IP/MPLS路由器网络间的互通测试方法。

本标准适用于分组传送网（PTN)的网络互通。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

YD/T2374-2011分组传送网（PTN)总体技术要求

YD/T2397—2012分组传送网（PTN)设备技术要求

YD/T2755—2014分组传送网（PTN)互通技术要求

ITU-TG.703系列数字接口的物理/电气特性（Physical/electricalcharacteristicsofhierarchicaldigital

interfaces)

ITU-TG.8021以太网传送设备功能模块的特征（CharacteristicsofEthernettransportnetwork

equipmentfunctionalblocks)

3缩略语

下列缩略语适用于本文件。

1PPS1PulsePerSecond秒脉冲

AFAssuredForwarding确保转发

AISAlarmIndicationSignal告警指示信号

APSAutomaticProtectionSwitch自动保护倒换

AUAdministrationUnit管理单元

BEBestEffort尽力转发

BFDBidirectionalForwardingDetection双向转发检测

CCContinuityCheck连续性检测

CCMContinuityCheckMessage连续性检测消息

CEPSONET/SDHCircuitEmulationoverPacket分组网承载的SONET/SDH电路仿真

CESCircuitEmulationService电路仿真业务

CRCCyclicRedundancyCheck循环冗余校验

cS丁M-lChannelizedSTM-1通道化STM-1

CV(1)CodeViolation码违例

1

YD/T3003-2016

CV(2)ConnectivityVerification连通性验证

DMDelayMeasurement时延测量

DSCPDiffServCodePoint区分业务编码点

DWRRDeficitWeightedRoundRobin差额加权轮询队列

EFExpeditedForwarding加速转发

EoSEthernetOverSDH以太网映射到SDH

ESErrorSecond误码秒

ESCElectricalSupervisoryChannel电监控通道

ETHEthernetMACLayerNetwork以太网MAC层网络

EVPLEthernetVirtualPrivateLine以太网虚拟专线

EXCExceed越限

FEFastEthernet快速以太网

FRRFastReroute快速重路由

FSForcedSwitch强制倒换

GEGigabitEthernet吉比特每秒以太网

GFPGeneralFramingProcedure通用成帧规程

HPHigherOrderPath高阶通道

IDIdentification标识符

IPInternetProtocol互联网协议

L2LayerTwo二层

L3LayerThree三层

LACPLinkAggregationControlProtocol链路汇聚控制协议

LAGLinkAggregationGroup链路聚合组

LBLoopbackFunction环回功能

LBMLoopbackMessage环回消息

LBRLoopbackReply环回响应

LCKLockSignalFunction信号锁定功能

LMLossMeasurement丢包测量

LMMLossMeasurementMessage丢包测量消息

LMRLossMeasurementReply丢包测量响应

LOGLossofConnectivity连通性丢失

L〇FLossofFrame帧丢失

LOMLossofMultiframe复帧丢失

LOPLossofPointer指针丢失

LOSLossofSignal信号丢失

LPLowOrderPath低阶通道

LPLockoutofProtection保护锁定

YD/T3003-2016

LSPLabelSwitchedPath标签交换路径

LTLinkTrace链路踪迹

MACMediaAccessControl媒质接入控制

MEGMaintenanceEntityGroup维护实体组

MELMEGLevel维护实体组层次

MEPMEGEndPointMEG端点

MIPMEGIntermediatePointMEG中间节点

MPLSMulti-ProtocolLabelSwitch多协议标签交换

MPLS-TPMulti-ProtocolLabelSwitch-TransportProfileMPLS传送子集

MSManualSwitch人工倒换

MSPMultiplexSectionProtection复用段保护

MS-PWMulti-SegmentPW多段伪线

MSTPMultiServiceTransportPlatform多业务传送平台

MTUMaximumTransmissionUnit最大传送单元

NENetworkElement网元

NNINetworkNetworkInterface网络-网络接口

NRNoRequest无请求

OAMOperation,AdministrationandMaintenance运营、管理和维护

OSCOpticalSupervisoryChannel光监控通道

OTNOpticalTransportNetwork光传送网络

PDUPayloadDataUnit净荷数据单元

PEProviderEdge运营商边缘（设备）

PEOTNPacketEnhancedOTN分组增强型OTN

PHBPer-HopBehavior每跳行为

PTNPacketTransportNetwork分组传送网

PTPPrecisionTimeProtocol精确时间协议

PWPseudowire伪线

PWE3PseudowireEmulationEdgetoEdge端到端伪线仿真

QoSQualityofService服务质量

RDIRemoteDefectIndication远端缺陷指示

SAToPStructure-AgnosticTDMoverPacket结构化无关的TDM仿真

SDSignalDegrade信号劣化

SDHSynchronousDigitalHierarchy同步数字体系

SESSeverelyErrorSeconds严重误码秒

SFSignalFail信号失效

SPStrictPriority严格优先级

SSMSynchronisationStatjasMessage同步状态消息

3

YD/T3003-2016

STM-NSynchronousTransferModuleNN阶的同步传输模块

TCTrafficClass业务级别

TDMTimeDivisionMultiplexing时分复用

ToDTimeofDay当前时刻

TSTTest(PDU测试（PDU

UASUnavailableSecond不可用秒

UNEQUnequipped通道未装载

UNIMserNetworkInterface用户网络接口

VCVirtualContainer虚容器

VLANVirtualLocalAreaNetwork虚拟局域网

VPNVirtualPrivateNetwork虚拟专用网

VRFVirtualRoutingandForwarding虚拟路由转发

WFQWeightedFairQueuing加权公平队列

WREDWeightedRandomEarlyDetected加权随机早期检测

WTRWaittoRestore等待返回

4分组传送网的网络互通测试配置

4.1PTN域间的网络互通测试配置

PTN不同子网或管理域之间的网络互通测试配置分为以下三种:

a)基于UNI接口的网络互通测试模型如图1所示；

b)基于NNI接口的互通测试模型如图2所示；

c)基于重叠模式的互通测试模型如图3所示。

注：UNI包括ETHUNI、TDMUNI;ETHUNI包括GE/10GE/40GEA00GE等，TDMUNI包括STM-N/E1等。

图1基于UNI接口的PTN网络互通测试配置

YD/T3003-2016

注：NNI为ETHNNI，包括GE/10GE/40GEA00GE等

图2基于NNI接口的PTN网络互通测试配置

注：UNI和NNI为ETH接口，包括GEA0GE/40GE/100GE等。

图3基于重叠模式的PTN网络互通测试配置

4.2PTN与MSTP/增强型MSTP的网络互通测试配置

PTN与基于SDH的MSTP或增强型MSTP网络的互通模型有以下两种：

a)基于UM接口的网络互通模型如图4所示，根据网络应用场景，其互通拓扑又分为两种：一是图4a)

所示的双方均采用单节点互连，二是图4b)所示的PTN采用双节点连接单个MSTP节点。

5

YD/T3003-2016

注：UNI包括ETHUNI、TDMUNI;ETHUNI包括GE/10GE等，丁01'4111'11包括31]^-1^尼1等。

a)PIN与MSTP通过UNI接口的单节点互通测试配置

注：UNI包括ETHUNI、TDMUNI;ETHUNI包括GE/10GE等，丁01\11]>>11包括3丁1^-祕61等。

b)PTN与MSTP通过UNI接口的双节点对单节点互通测试配置

图4PTN与MSTP基于UN丨接口的网络互通测试配置

b)基于NNI接口的网络互通模型如图5所示。PTN和基于SDH的MSTP可基于STM-N接口互通，其网

络互通测试配置如图5a)所示；PTN和增强型MSTP也可基于以太网NNI接口实现互通（可选)，对应的网

络互通模型如图5b)所示。

注：NM为EoS封装的STM-N接口-

a)PTN与MSTP通过STM-NNNI接口的单节点互通测试配置

YD/T3003-2016

注：NNI为ETHNNI,包括GE/10GE/40GFV100GE等。

b)PTN与增强型MSTP通过MPLS-TP的以太网NNI接口互通测试配置

图5PTN与MSTP基于NNI接口的网络互通测试配置

4.3PTN与OTN、分组增强型OTN的网络互通测试配置

PTN与OTN网络互通的主要应用场景是基于客户/服务层的重叠互通方式，PTNoverOTN的重叠网络

互通测试配置如图6所示,OTN网络位于两个PTN域之间，PTN通过MPLS-TP的以太网接口NNI接口与OTN

网络互连。

图6PTNoverOTN的重叠网络互通测试配置

PTN和分组增强型OTN可基于以上方式实现互通，也可基于支持MPLS-TP封装的以太网NNI接口实现

类似于PTN域间的对等互通，如图7所示，其测试方法待研究。

7

YD/T3003-2016

注：NNI为支持MPLS-TPNNI封装的ETHNNI,包括GE/10GE/40GE/1000GE等。

图7PTN和分组增强型OTN通过MPLS-TPNNI的网络互通测试配置

4.4PTN与IP/MPLS路由器的网络互通测试配置

PTN与IP/MPLS路由器的网络互通测试采用PTNoverIP/MPLS的客户/服务层的重叠模型，如图8所

图8PTNoverIP/MPLS路由器的重叠网络互通测试配置

5PTN域间的互通测试

5.1PTN域间互通测试内容

PTN域间互通内容和要求见表1。

YD/T3003-2016

表1PTN域间互通测试内容

PTN域间互通模型UNI接口互通模型NNI接口互通模型重叠互通模型

互通技术内容E1STM-1以太网UNI以太网NNI接入PTN域：以太网

接口a接口bNNI接口；城域PTN

域：以太网UNI接口

_

业务互通TDM业务互通必选必选C必选必选

以太网业务互通——必选必选必选

L3IP业务互通可选——

L3VPN业务互通—一可选e可选—

OAM互通TDM业务告警和必选必选—必选（告警和误码—

误码互通越限传递）

以太网接入链路——必选—必选

OAM互通

以太网业务OAM——必选必选—

互通

MPLS-TPOAM———必选—

互通

保护互通STM-lMSP互通—必选———

单节点以太网LAG——必选一必选

互通

双节点以太网LAG——可选—可选

互通

MPLS-TP线性保护必选

互通（适用于双节

点互通模型）

L3VPNFRR保护可选

互通（仅适用于L3

NN1接口）

IPFRR保护互通可选

(仅适用于L3

UNI接口）

QOS互通优先级映射互通——必选必选必选

同步互通频率同步互通必选必选必选必选必选

时间同步互通——必选必选可选

注：一表不不适用

以太网UNI接口包括GE、10GE、40GE、100GE等;

以太网NNI接口包括GE、10GE、40GE、100GE等;

基于UNI接口的L3VPN业务互通仅指两个L3VPN业务的互通，多个VPN业务的互通待研究

9

YD/T3003-2016

5.2业务互通测试

5.2.1基于UN丨的业务互通测试

5.2.1.1TDM业务的互通测试

5.2.11.1E1业务J妾□的互通测试

测试目的测试TDM业务通过E1接口实现互通

测试依据YD/T2755—2014第5.2.1小节的a)

测试仪表SDH分析仪

测试配置

注：um为El接口

________________________________________图9基于E1UISI丨接口实现TDM业务互通_________________________

测试步骤a)按照图9所示的测试拓扑搭建测试环境，NE2-A和NE2-B之间通过E1接口互连，接口

可以是ITU-TG.703非平衡75ohm电接口，或ITU-TG.703平衡120ohm电接口；

b)通过A厂家网管配置1条NE1-A到NE2-A的E1业务，CES模式为SAToP,时钟模式配

置为自适应、差分或网络时钟；

c)通过B厂家网管配置1条NE1-B到NE2-B的E1业务，CES模式为SAToP，时钟模式配

置为自适应、差分或网络时钟；

d)在SDH分析仪上先后设置E1为成巾贞、成复倾和不成桢三种方式，分别测试验证

NE1-A到NE1-B的E1-E1业务是否正常连通且无误码和告警；

e)在成帧模式下，通过SDH分析仪分别测试并记录单厂家域内的E1单向时延（按照表

2的CES封装参数值设置）和NE1-A到NE1-B的E1-E1业务的端到端时延。

表2E1业务的单向时延测试

封装帧数封装时延去抖动缓存大小A域内El单向B域内El单向端到端El单向

(帧）(ms)(ms)时延（ms)时延（ms)时延（ms)

40.54

816

121.57

1628

注意事项a)应注意不同厂家的电路仿真参数（如缓存深度是指整个缓存的深度）的含义和单位

有差异；

b)E1单向时延测试结果与设置的仿真参数值相关

10

YD/T3003-2016

5.2.1.1.2STM-1业务接口的互通测试

测试目的测试TDM业务通过通道化的STM-1接口实现互通

测试依据YD/T2755—2014第5.2.1小节的b)______________

测试仪表SDH分析仪

测试配置

注：UNI为STM-1接口

图10基于STM-1UN丨接口实现TDM业务互通

测试步骤a)按照图10所示的测试拓扑搭建测试环境，NE2-A和NE2-B通过通道化STM-l(cSTM-l)

接口互连；

b)通过A厂家网管配置NE1-A到NE2-A的cSTM-1(配置63个VC-12)业务，CES模式为

SAToP；

c)通过B厂家网管配置NE1-B到NE2-B的cSTM-1(配置63个VC-12)业务，CES模式为

SAToP；

d)通过SDH分析仪验证NE1-A到NE1-B的cSTM-1中63条El业务是否正常连通且无误码

和告警；

e)任意抽选4个时隙的VC-12,通过SDH分析仪分别测试并记录单厂家域内时延，以及

NE1-A到NE1-B端到端时延（按照表3的CES封装参数值设置
