DB41/T 1842-2019 航空油料输油管道系统防雷装置检测技术规范

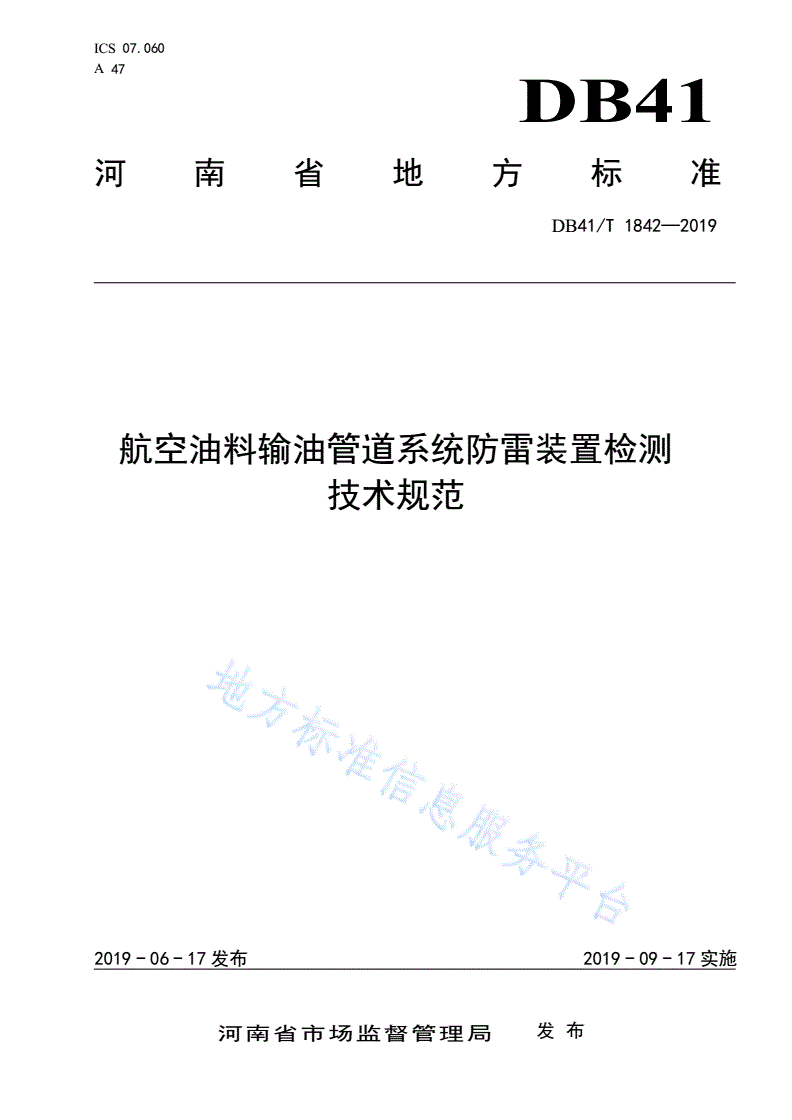

ICS07.060

A47

DB41

河南省地方标准

DB41/T1842—2019

航空油料输油管道系统防雷装置检测

技术规范

2019-06-17发布2019-09-17实施

河南省市场监督管理局发布

DB41/T1842—2019

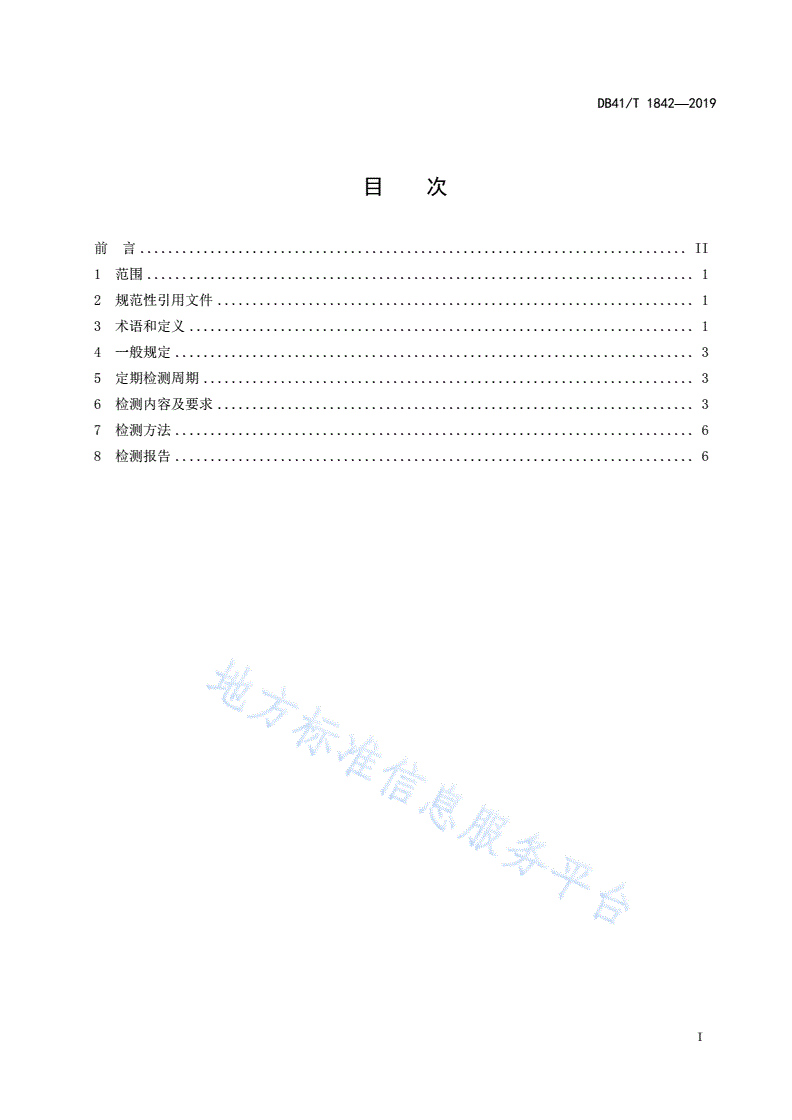

目次

前言..............................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4一般规定..........................................................................3

5定期检测周期......................................................................3

6检测内容及要求....................................................................3

7检测方法..........................................................................6

8检测报告..........................................................................6

I

DB41/T1842—2019

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由河南省气象标准化技术委员会（HN/TC7）提出并归口。

本标准起草单位：河南省气象灾害防御技术中心（河南省防雷中心）、河南省现代防雷有限公司、

华南蓝天航空油料有限公司河南分公司。

本标准主要起草人：杜晓宾、王慧中、王昆、张玉桦、吕国锋、何巍、傅国庆、邱洋、郭文哲、王

久栓、刘辉、李昂、马建状、张锋、金炼、梁强、陈方、丁稳生、张伟广、刘伟、蒋翠苹、陈青平、刘

翔、王文博、孙欣。

II

DB41/T1842—2019

航空油料输油管道系统防雷装置检测技术规范

1范围

本标准规定了航空油料输油管道系统防雷装置检测的一般规定、定期检测周期、检测内容及要求、

检测方法和检测报告等内容。

本标准适用于河南省内航空油料输油管道系统防雷装置的检测。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T21431―2015建筑物防雷装置检测技术规范

GB/T32937―2016爆炸和火灾危险场所防雷装置检测技术规范

GB50057－2010建筑物防雷设计规范

GB50169－2016电气装置安装工程接地装置施工及验收规范

GB50343－2012建筑物电子信息系统防雷技术规范

MH5008―2017民用运输机场供油工程设计规范

MH5034―2017民用运输机场供油工程施工及验收规范

QX/T232―2014防雷装置定期检测报告编制规范

SY/T6799―2010石油仪器和石油电子设备防雷和浪涌保护通用技术条件

3术语和定义

GB50057－2010、GB50169－2016、GB50343－2012、MH5008―2017界定的以及下列术语适用于

本文件。为了便于使用，本规范重复列出了相关术语和定义。

3.1

航空油料

飞机动力用油包括航空煤油（喷气式发动机用油以下简称“航煤”）和航空汽油（活塞式航空发动

机用油以下简称“航汽”）等燃料。

[MH5008―2017，定义2.1.8]

3.2

航空油料输油管道系统

为保障机场的正常运行而配套的具有收发、输转、储存、加注等功能的航空油料设施。（主要包括，

卸油站，中转油库，机场油库，输油管道，航空加油站等）以下简称“管道系统”。

3.3

防雷装置检测桩

在航空油料输油管道系统所包含的各地网之外，选择适当位置所设置的热镀锌金属桩。

1

DB41/T1842—2019

3.4

接地电阻基准桩

在航空油料输油管道系统地网中适当位置，与地网可靠连接的热镀锌金属桩。

3.5

闪电静电感应

由于雷云的作用，使附近导体上感应出与雷云符号相反的电荷，雷云主放电时，先导通道中的电荷

迅速中和，在导体上的感应电荷得到释放，如没有就近泄入地中就会产生很高的电位。

[GB50057―2010，定义2.0.14]

3.6

浪涌保护器（SPD）

用于限制瞬态过电压和泄放浪涌电流的电器，它至少包含一个非线性元件，又称电涌保护器。

[GB50343―2012，定义2.0.16]

3.7

油库

为民用运输机场提供航空油料，具有航空油料接收、
