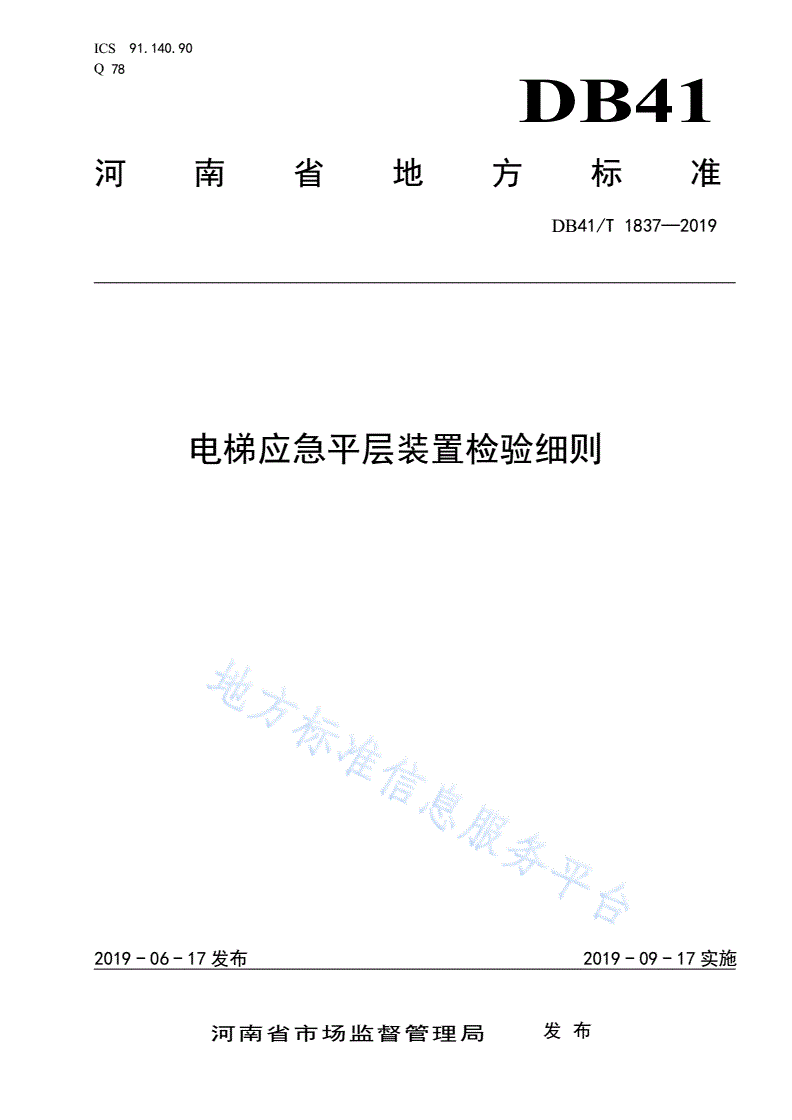

DB41/T 1837-2019 电梯应急平层装置检验细则

ICS91.140.90

Q78

DB41

河南省地方标准

DB41/T1837—2019

电梯应急平层装置检验细则

2019-06-17发布2019-09-17实施

河南省市场监督管理局发布

DB41/T1837—2019

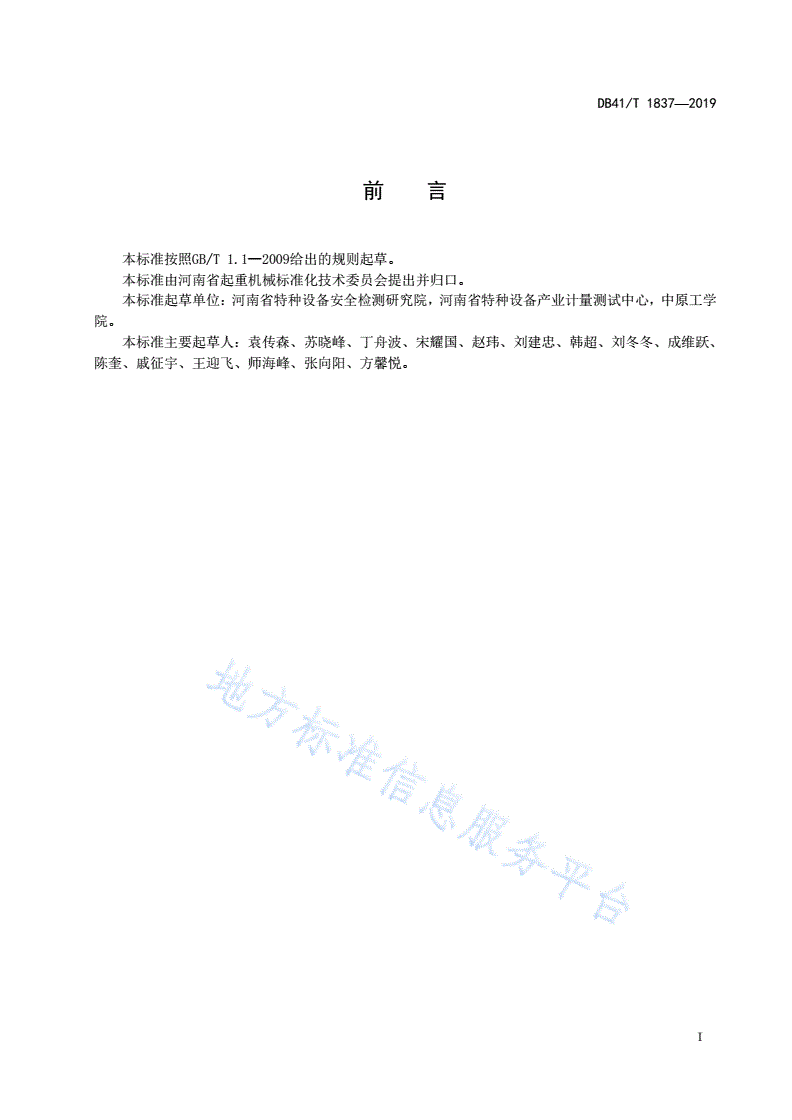

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由河南省起重机械标准化技术委员会提出并归口。

本标准起草单位：河南省特种设备安全检测研究院，河南省特种设备产业计量测试中心，中原工学

院。

本标准主要起草人：袁传森、苏晓峰、丁舟波、宋耀国、赵玮、刘建忠、韩超、刘冬冬、成维跃、

陈奎、戚征宇、王迎飞、师海峰、张向阳、方馨悦。

I

DB41/T1837—2019

电梯应急平层装置检验细则

1范围

本标准规定了电梯应急平层装置的术语和定义、基本要求、检验条件、检验内容、要求和方法、检

验报告格式和检验结论判定。

本标准适用于曳引与强制驱动电梯应急平层装置的检验。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T7024—2008电梯、自动扶梯、自动人行道术语

GB7588电梯制造与安装安全规范

GB/T19638.1—2014固定型阀控式铅酸电池术语第1部分：技术条件

GB/T36276—2018电力储能用锂离子电池

TSGT7001—2009电梯监督检验和定期检验规则——曳引与强制驱动电梯

3术语和定义

GB/T7024—2008、GB7588界定的以及下列术语和定义适用于本文件。

3.1

电梯应急平层装置

电梯供电电源发生故障或中断时，自动利用应急平层电源，将轿厢移动至层站并打开电梯轿门和层

门，乘客退出后自动关闭电梯轿门和层门的装置。

4基本要求

4.1结构要求

电梯应急平层装置的结构应满足预定用途，并满足下列要求：

a)外壳防护等级不低于IP2X；

b)外壳不得有变形和裂纹，且干燥、无污物；

c)外壳应有稳固、耐久的防护作用，并能承受正常使用的应力。

4.2安全要求

电梯应急平层装置不应使电梯的任一电气安全装置失效。

5检验条件

1

DB41/T1837—2019

5.1检验机构和人员

5.1.1检验机构

检验机构应具有国家特种设备安全监督管理部门核准的检验资质。

5.1.2检验人员

5.1.2.1现场检验至少由2名具有电梯检验员或者以上资格的人员进行。

5.1.2.2检验人员应配备和穿戴防护用品，遵守施工现场或者使用单位明示的安全管理规定。

5.2检验前准备

5.2.1检验用文件

检验应配齐下列文件：

a)本文件；

b)电梯整机合格证明；

c)电梯安装使用维护说明书；

d)应急平层装置产品质量证明文件；

e)应急平层装置安装使用维护说明书。

5.2.2检验用仪器设备

5.2.2.1检验检验用仪器设备和计量器具必须经计量检定或校准合格，并应在检定/校准的有效期内。

5.2.2.2检验人员应对使用的仪器设备和计量器具进行全面检查,保证使用仪器的可靠性。

5.2.3检验现场条件

5.2.3.1检验检验现场检验条件应符合TSGT7001—2009第十五条（一）、（二）、（三）、（四）

款的要求。

5.2.3.2电梯应急平层装置应完好无损，应急平层电源不得有漏液情况。

6检验内容、要求和方法

电梯应急平层装置检验内容、要求和方法按照附录A。

7检验报告格式

电梯应急平层装置检验报告格式按照附录B。

8检验结论判定

8.1单项检验结论的判定

2

DB41/T1837—2019

要求测试数据的项目，在“检验结果”栏中填写实测或者计算处理后的数据。未要求测试数据的项

目，经检验符合要求，在“检验结果”栏中填写“符合”；经检验不符合要求，填写“不符合”。“检

验结论”栏中只填写“合格”“不合格”等单项结论。

8.2整体检验结论的判定

单项检验结论全部合格，则整体检验结论为“合格”；单项检验结论有不合格的，则整体检验结论

为“不合格”。

3

DB41/T1837—2019

附录A

（规范性附录）

电梯应急平层装置检验内容、要求与方法

电梯应急平层装置检验内容、要求与方法见表A.1。

表A.1电梯应急平层装置检验内容、要求与方法

序号检检内容与要求检验方法

制造的相关资料：

(1)产品质量证明文件,应标明产品型号、产品编号、主要

技术参数，并且有产品制造单位的公章或者检验专用章以

技术资料审查。重点审查资料的齐全性

1及制造日期；

资料和符合性

(2)安装使用维护说明书，应包括安装、使用、日常维护

保养以及与应急平层操作方面有关的说明；

(3)电气原理图和接线图

在控制屏和控制柜前有一块净空面积，其深度不小于

2工作区域0.70m，宽度为0.50m或屏、柜的全宽(两者中的大值)，目测或者测量相关数据

高度不小于2m

(1)电梯应急平层装置设有铭牌，标明制造单位名称、产

品型号、产品编号、主要技术参数，铭牌和该装置的产品

目测，对照检查产品质量证明文件

3外观要求质量证明文件相符；

和铭牌

(2)电梯应急平层装置应完好无损，外壳不得有变形和裂

纹，其电源不得有漏液情况

(1)电梯应急平层装置的电源应有出厂合格证和铭牌，并

应相符；对照检查其出厂合格证和铭牌，应

(2)电源应安全稳定，如果采用铅酸蓄电池，应满足相符。

GB/T19638.1的有关要求；如果采用锂离子电池，应满足对照应急平层电源使用技术资料

GB/T36276—2018的要求；和实物状况。

应急平层

4(3)电源的使用寿命应符合使用说明书的要求。铅酸蓄电根据轿厢装载最大允许载荷在最

电源

池充放循环次数应符合GB/T19638.1—2014的要求；锂离大层间距间至少连续两次完成应

子蓄电池使用寿命应符合GB/T36276—2018的要求。电源急平层运行所需要的能量，测试应

应在有效期内使用，超出有效期，应及时更换；急平层电源的容量

(4)容量能满足装载不超过最大允许载荷的轿厢在最大层

间距间至少连续两次完成应急平层操作所需要的能量

4

DB41/T1837—2019

表A.1（续）

序号检检内容与要求检验方法

(1)电梯主电源开关应符合GB7588中13.4.1的要求，根据电气原理图结合主开关实物

应能立即切断电梯应急平层装置的供电；设置判断；

(2)在电梯应急平层装置的输出上应设置一断路开关或断开主开关，观察、检查电梯应

5主电源开关

等效装置，该开关或等效装置与电梯主电源开关机械联急平层装置的输出是否被切断；

动，断开主电源开关时也切断电梯应急平层装置的输出；观察电梯应急平层装置上是否设

(3)电梯应急平层装置应设置手动隔离开关置手动隔离开关

目测电气设备、线管及线槽的外

电梯应急平层装置所有电气设备及线管、线槽的外露可

6接地保护露可以导电部分与保护导体的连
