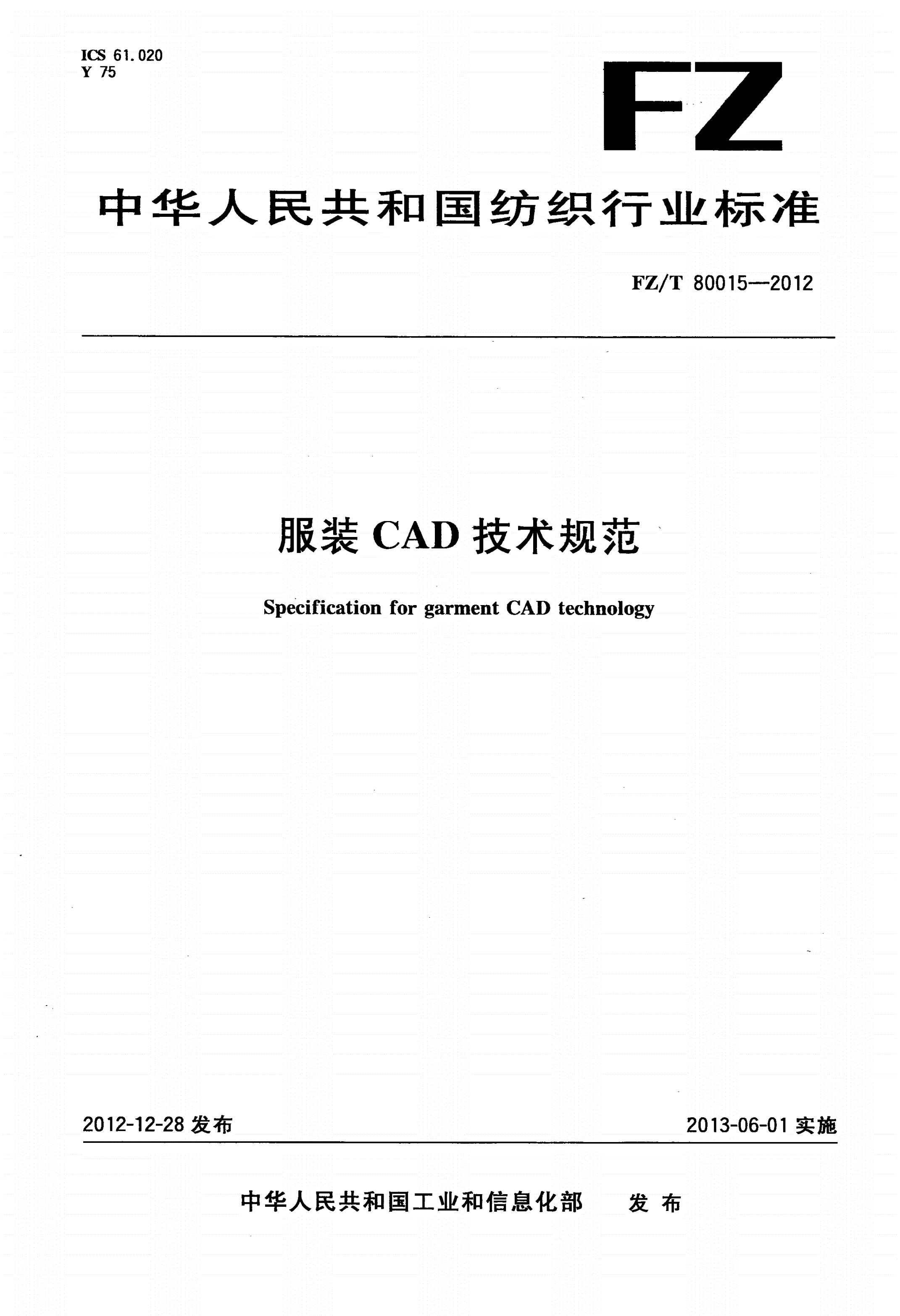

FZ/T 80015-2012 服装CAD技术规范

ICS61.020

Y75

中华人民共和国纺织行业标准

/—

FZT800152012

服装CAD技术规范

SecificationforarmentCADtechnolo

pggy

ㅤㅤㅤㅤ

2012-12-28发布2013-06-01实施

中华人民共和国工业和信息化部发布

/—

FZT800152012

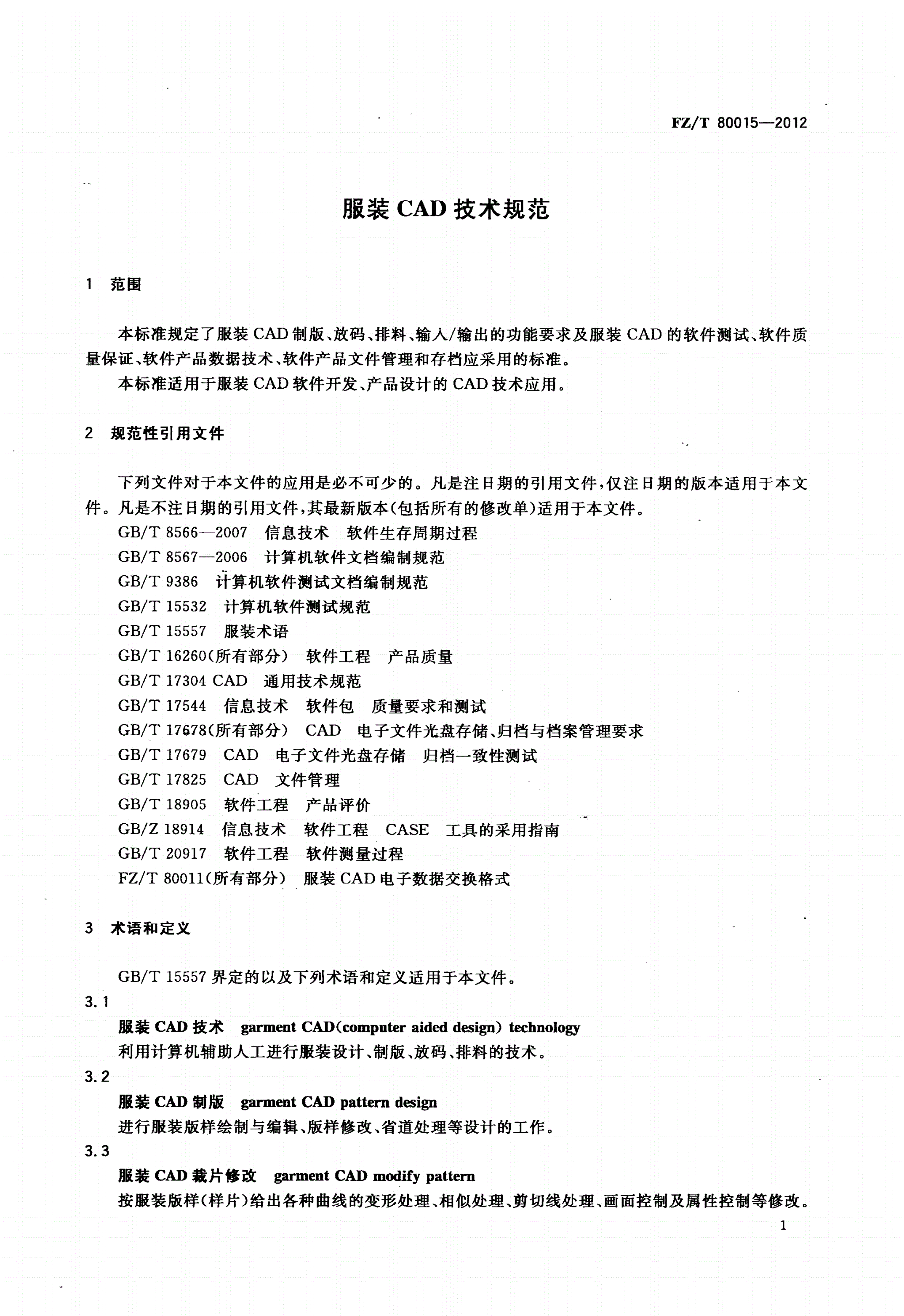

服装CAD技术规范

1范围

、、、/、

本标准规定了服装CAD制版放码排料输入输出的功能要求及服装CAD的软件测试软件质

、、。

量保证软件产品数据技术软件产品文件管理和存档应采用的标准

、。

本标准适用于服装CAD软件开发产品设计的CAD技术应用

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/—信息技术软件生存周期过程

GBT85662007

/—计算机软件文档编制规范

GBT85672006

/计算机软件测试文档编制规范

GBT9386

/计算机软件测试规范

GBT15532

/服装术语

GBT15557

/()

所有部分软件工程产品质量

GBT16260

/通用技术规范ㅤㅤㅤㅤ

GBT17304CAD

/信息技术软件包质量要求和测试

GBT17544

/()、

GBT17678所有部分CAD电子文件光盘存储归档与档案管理要求

/电子文件光盘存储归档一致性测试

GBT17679CAD

/文件管理

GBT17825CAD

/软件工程产品评价

GBT18905

/信息技术软件工程工具的采用指南

GBZ18914CASE

/软件工程软件测量过程

GBT20917

/()

所有部分服装电子数据交换格式

FZT80011CAD

3术语和定义

/界定的以及下列术语和定义适用于本文件。

GBT15557

3.1

服装技术()

CADarmentCADcomuteraideddesintechnolo

gpggy

、、、。

利用计算机辅助人工进行服装设计制版放码排料的技术

3.2

服装CAD制版armentCADatterndesin

gpg

、、。

进行服装版样绘制与编辑版样修改省道处理等设计的工作

3.3

服装CAD裁片修改armentCADmodifattern

gyp

()、、、。

按服装版样样片给出各种曲线的变形处理相似处理剪切线处理画面控制及属性控制等修改

1

/—

FZT800152012

3.4

服装CAD放码armentCADradin

ggg

/,/。

对基准规格号型的衣片进行有规则的放缩制成多种规格号型衣片的过程

3.5

服装CAD排料armentCADmarkermakin

gg

()、、,

按服装版样样片给出排料裁片生成裁片参数设定布料参数设定并输出自动排料和人机交互

式排料图及其相应的处理方法。

3.6

服装CAD绘图armentCADdrawin

gg

、—

按版样和放码图排料图以1∶1的尺寸通过图形输出设备绘图机出图或直接输入CAM工

作站。

4服装CAD软件功能要求

4.1制版功能

4.1.1画矩形

画一个几何矩形。

4.1.2画曲线

画一条曲线。

4.1.3作垂线ㅤㅤㅤㅤ

()的给定长度的线段。

通过给定的一条线段上的某一点作与该线段垂直与选择的线角度为90°

/

4.1.4画水平垂直线

(:;:

按照给定的长度画一条水平或垂直的线段水平线段的两端点坐标相同垂直线段的两端点

Y

X坐标相同)。

4.1.5画点

在指定的位置画一个点。

4.1.6画偏移点

()()

将一个点按照给定的水平显示器的水平线方向和垂直显示器的垂直线方向移动到另外一个

位置。

4.1.7连线或剪断

将两条线连接成一条或者将一条线剪断成两条。

4.1.8靠边

将一条线通过延长或者截取的方式使其线的一端搭在另一条线段上。

4.1.9连角

将两条不相交的线段延长至相交并删除交点外非选中部分。

2

/—

FZT800152012

4.1.10圆角

将两条线中指定的部分用圆弧或曲线连接起来。

4.1.11圆弧与线交点

,;,

在线上找一个点使得它与指定点之间的长度为给定长度找一个点使得它分别到两个指定点之

间的距离为给定长度。

4.1.12切线

,。

画一条从指定点到圆或曲线的切线或者两个圆之间的切线

4.1.13角度线

,。

参考某一段线按照一定角度画出的一定长度的直线

4.1.14平行线

画一条线使得它与指定线的间距为指定的大小。

4.1.15圆弧

、、()。

根据指定的圆心半径角度或圆弧长度生成圆弧

4.1.16等份

ㅤㅤㅤㅤ

把一条线平均分成若干等份。

4.1.17文字标注

在图中指定位置作文字标注。

4.1.18线调整

将一条给定的曲线按照某一些条件进行调整。

4.1.19拉伸曲线

将曲线的一端延长指定的长度。

4.1.20旋转功能

、、。

根据指定的圆心和角度将选中的点线衣片进行旋转

4.1.21测量

:。

长度测量对一段可见线段进行长度测量

:。

角度测量对两条相交线或延长相交线形成的角度进行测量

4.1.22比较长度

对测量的长度数据进行加减运算。

4.1.23缩放显示

将显示器上显示的工作区信息按照一定比例进行放大或者缩小。

3

/—

FZT800152012

4.1.24删除功能

、、、、、、、。

将不需要的点线剪口钻孔省褶文字衣片等删除

4.1.25设置线的属性

、、、。

设置线的颜色线类型显示形状辅助线输出类型等信息

4.1.26图库

、、。

创建编辑导入工艺图符或部件

4.1.27拼接调整

将多条线拼接在一起并调整它们的形状。

/

4.1.28对称粘贴对称移动

、()。

根据指定的对称轴将选中的点线粘贴移动

4.1.29移动粘贴点线

将选择的信息移动或者复制到给定的位置。

4.1.30生成衣片

根据选择的若干线生成所需的衣片。ㅤㅤㅤㅤ

4.1.31拾取辅助线

将选择的若干条线添加到指定的衣片中。

4.1.32行走比拼

,。

对若干衣片进行模拟缝合并可在模拟过程中调整衣片形状

4.1.33收省

,。

在选择的线上删除指定长度的部分后再根据展开线的形状生成一个省

4.1.34转省

将一个省的量转移到一个或多个指定位置上。

4.1.35展切

对需要展开或收缩的线根据给定的展开量或收缩量从指定的位置展开或收缩。

4.1.36褶展开

在衣片或结构线中加入需要的褶并使相关的线展开。

4.1.37加省山

根据线形状与省倒向计算省山形状。

4

/—

FZT800152012

4.1.38省展开

在衣片或结构线中加入需要的省并使相关的线展开。

4.1.39修改边线

修改边线形状。

4.1.40修改布纹线

、。

修改布纹线的方向长度

4.1.41修改钻孔

、。

修改钻孔的半径大小命令方式等属性

4.1.42修改剪口

、、、。

修改剪口的类型宽度深度角度等属性

4.1.43修改省

、。

修改省的宽度深度等属性

4.1.44修改褶

、。ㅤㅤㅤㅤ

修改褶的上下宽度褶线的形状等

4.1.45修改扣眼

、、。

修改扣眼的类型长度角度及扣眼间的间距

4.1.46分割衣片

根据指定的分割线将衣片分成两片。

4.1.47添加内边线

根据选择的多边形在指定的衣片中生成内边线。

4.1.48加缝份

生成或修改指定边线的缝份量与边角类型。

4.1.49对称翻转衣片

根据指定的对称轴翻转选中的衣片。

、

4.1.50边线辅助线转换

将辅助线转换成边线段或根据边线生成辅助线。

4.1.51合并衣片

根据两个衣片上的合并线将它们合并成一个衣片。

5

/—

FZT800152012

4.1.52数字化仪输入

利用外部设备将手工制作的衣片输入计算机的过程。

4.1.53丝绺

对衣片的丝绺方向进行标注。

4.1.54显示衣片信息

、、、、、。

在衣片上显示诸如衣片名布料份数号型面积周长等信息

4.1.55关联修改

,

将一组衣片的某些部位或缝份关联在一起当修改其中一片时与其关联的衣片的相应部位自动

修改。

4.1.56衣片对缝

将平面的衣片进行虚拟缝合以检查衣服的适身度。

4.2放码功能

4.2.1点放码

,。

通过指定水平垂直方向的间距修改指定点在各号型下的位置

4.2.2复制放码量ㅤㅤㅤㅤ

拷贝衣片上选中放码点各号型之间的档差。

4.2.3粘贴放码量

将复制的放码量应用到选中的放码点上。

4.2.4等角度放码

:,。

对放码点放码的一种方式以放码点为顶点放码之后每个号型角度与基码一致

4.2.5自动放码

根据给定的规则由软件对衣片各号型的数据进行自动计算完成放码。

4.2.6各码对齐

,,

根据指定点的放码量修改所有点的位置使得该指定点在修改后放码量为零并且衣片各号型的形

状不变。

4.3排料功能

4.3.1排料图

将衣片按一定的工艺要求放置在排版区域内的所有衣片组成的排列组合。

4.3.2经向缩水率

排料图在经向线上的缩水率。

6

/—

FZT800152012

4.3.3纬向缩水率

排料图在纬向线上的缩水率。

4.3.4利用率

排放衣片总面积与已用布总面积之比。

4.3.5折转方式

,、。

当前排料图上衣片的折转方式包括上折转下折转

4.3.6重叠量

,。

当前排料区内衣片之间的重叠距离

4.3.7放置衣片

放置衣片到排料区。

4.3.8拖动衣片

将衣片移动到排料区不同的地方。

4.3.9旋转衣片

将衣片旋转一个指定的角度。ㅤㅤㅤㅤ

4.3.10翻转衣片

将衣片按照某一个方向进行翻转。

4.3.11缩放显示

对整个排料图放大或缩小显示。

4.3.12折叠衣片

将衣片按照某一个方向进行折叠。

4.3.13展开折叠衣片

将折叠的衣片展开。

4.3.14衣片裁剪次序

输出自动裁床使用的裁剪数据时各衣片的先后裁剪顺序。

4.3.15重叠检查

检查当前排料区所放置的衣片是否有重叠。

4.3.16清除衣片

从排料区清除一个或多个已经放置了的衣片。

7

/—

FZT800152012

4.3.17切分衣片

将一个衣片切分为多个衣片。

4.3.18衣片资料

、、、、、、。

衣片的名称尺码衣片说明面积周长定单号款式名称和款式布料等

4.3.19所有放置衣片的面积

所有的衣片几何图形所占用的面积总和。

4.3.20修改剪口

、、(、、、、)、(、)。

修改剪口的长度宽度类型TUVIBOX方式裁剪只画

4.3.21修改钻孔

(、、、、、)、、。

修改钻孔的方式钻孔只画M43M44M45矩形操作方式半径

4.3.22排料结果检查

、、、、、。

查看总的衣片数放置数利用率幅长幅宽排料图边界

4.3.23基准线

,。

在排料图上画一条垂直或水平的几何直线便于对齐衣片

ㅤㅤㅤㅤ

4.3.24对格对条

、。

指定衣片与设定的条格衣片与衣片之间的位置关系

4.3.25衣片复制

在排料图上复制一个或多个衣片的几何图形。

4.3.25.1复制整个排料图

复制排料区内所有的衣片的几何图形。

4.3.25.2复制倒插整个排料图

按倒插的方式复制排料区内所有衣片的几何图形。

4.3.26合并排料图

,。

按布料名称将不同的排料文件合并到一个排料区

4.3.27自动排料

(、、、、)

根据衣片的工艺要求布纹方向对格对条避色差衣片空隙等由软件自动分析计算出衣片的排

列组合。

4.3.28优化排料

对已经现有的排料结果由软件自动进行优化处理以期待获得更好的排料结果。

8

/—

FZT800152012

/

4.4输入输出功能

4.4.1输出标准的HPGL绘图文件

//()

4.4.2输入输出FZT80011所有部分文件

//()。

输入输出符合纺织行业标准FZT80011所有部分的文件

5服装CAD图形标注

5.1剪口图形标注

剪口图形标注见表1。

表1剪口

类型图样画法说明

,

为剪口宽度为剪口

WD

,

形剪口深度点为剪口在衣片

TP

边线上的位置

ㅤㅤㅤㅤ

,

为剪口宽度为剪口

WD

,

形剪口深度点为剪口在衣片

VP

边线上的位置

,

D为剪口深度点为剪

P

I形剪口

口在衣片边线上的位置

9

/—

FZT800152012

()

表续

1

类型图样画法说明

,

为剪口宽度为剪口

WD

,

形剪口深度点为剪口在衣片

BOXP

边线上的位置

()

5.2钻孔扣位图形标注

()。

钻孔扣位图形标注见表2

()

表2钻孔扣位

类型图样画法说明

ㅤㅤㅤㅤ

,

为钻孔半径的长度

RL
