GB/Z 24840-2009 1000 kV交流系统用套管技术规范

GB/Z 24840-2009 Technical specification for bushing of 1000 kV AC system

国家标准 中文简体 被代替 已被新标准代替,建议下载标准 GB/T 24840-2018 | 页数:17页 | 格式:PDF

基本信息

标准号
GB/Z 24840-2009
相关服务
标准类型
国家标准
标准状态
被代替
中国标准分类号(CCS)
国际标准分类号(ICS)
发布日期
2009-11-30
实施日期
2010-05-01
发布单位/组织
中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会
归口单位
中国电力企业联合会
适用范围
本指导性技术文件规定了1 000 kV交流系统用高压套管一般性能、逐个试验、型式试验和现场交接试验等。
本指导性技术文件适用于1 000 kV交流系统变压器类和气体绝缘金属封闭开关设备用的1000 kV电压等级套管。

发布历史

研制信息

起草单位:
国家电网公司、国网电力科学研究院
起草人:
王晓琪、刘泽洪、彭宗仁、王绍武、吴士普、伍志荣、孙岗、陈国强、党镇平、马斌、何平、宿志一、姜继双、朱斌、聂德鑫
出版信息:
页数:17页 | 字数:29 千字 | 开本: 大16开

内容描述

lCS29.240.01

K40

a亘

中华人民共和国国家标准化指导性技术文件

GB/Z

1000

kV交流系统用套管技术规范

forof1kVAC

Technical000system

specificationbushing

2009—11-30发布

车瞀鬻鬻瓣警麟瞥星发布中国国家标准化管理委员会仪19

24840--2009

GB/Z

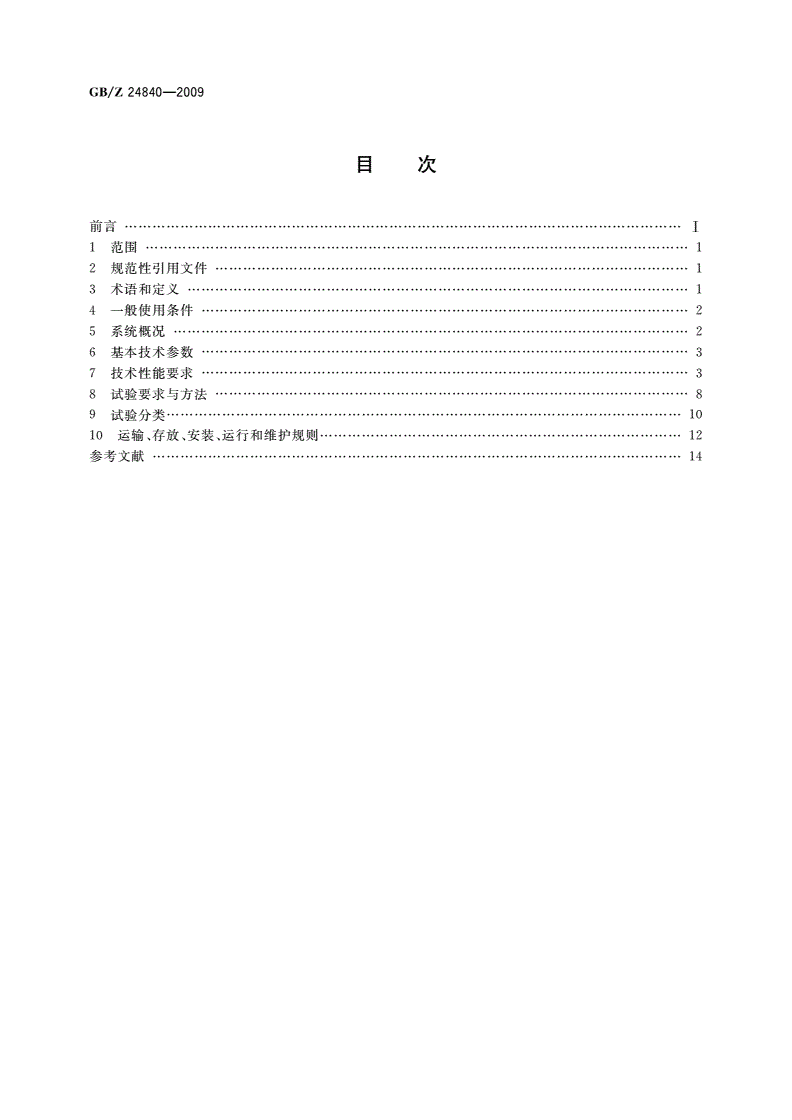

目次

前言……···…………·………………·…………··………一I

1范围………………·……………………--1

2规范性引用文件………………·………·…………·……1

3术语和定义………………………···………·…………··1

4一般使用条件……………·………·……·2

5系统概况…………………2

6基本技术参数……………3

7技术性能要求………·……………··……3

8试验要求与方法……………·……………·…···………·…………·…一8

9试验分类……………·…………··………………··……………………·10

10运输、存放、安装、运行和维护规则……·……………··12

参考文献……………………··…·…………·……·…………·………·…..14

24840--2009

GB/Z

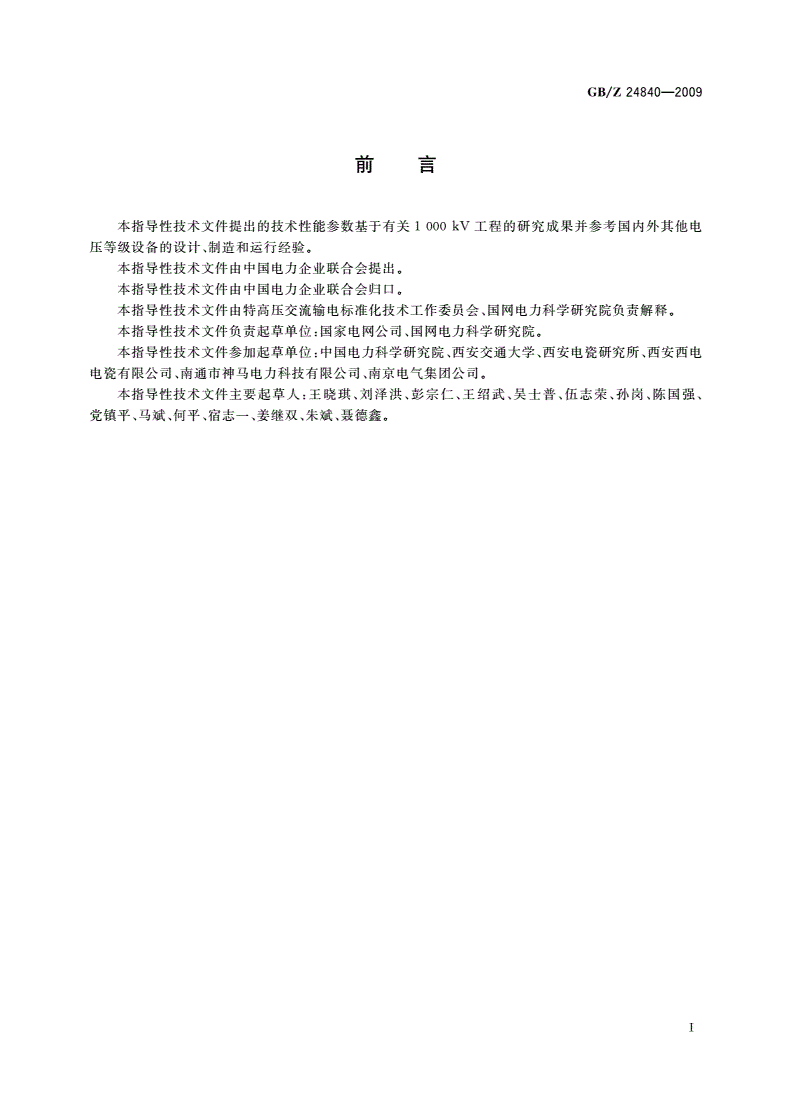

刖置

000

本指导性技术文件提出的技术性能参数基于有关1kV工程的研究成果并参考国内外其他电

压等级设备的设计、制造和运行经验。

本指导性技术文件由中国电力企业联合会提出。

本指导性技术文件由中国电力企业联合会归口。

本指导性技术文件由特高压交流输电标准化技术工作委员会、国网电力科学研究院负责解释。

本指导性技术文件负责起草单位:国家电网公司、国网电力科学研究院。

本指导性技术文件参加起草单位:中国电力科学研究院、西安交通大学、西安电瓷研究所、西安西电

电瓷有限公司、南通市神马电力科技有限公司、南京电气集团公司。

本指导性技术文件主要起草人:王晓琪、刘泽洪、彭宗仁、王绍武、吴士普、伍志荣、孙岗、陈国强、

党镇平、马斌、何平、宿志一、姜继双、朱斌、聂德鑫。

24840--2009

GB/Z

1000

kV交流系统用套管技术规范

1范围

000

本指导性技术文件规定了1kV交流系统用高压套管一般性能、逐个试验、型式试验和现场交

接试验等。

000

本指导性技术文件适用于1kV交流系统变压器类和气体绝缘金属封闭开关设备用的

1000

kV电压等级套管。

2规范性引用文件

下列文件中的条款通过本指导性技术文件引用而构成为本指导性技术文件的条款。凡是注日期的

引用文件,其随后所有的修改单(不包括勘误的内容)或修订版不适用于本指导性技术文件,然而,鼓励

根据本指导性技术文件达成协议的各方研究是否可使用这些文件的最新版本,凡是不注日期的引用文

件,其最新版本适用于本指导性技术文件。

GB/T

507绝缘油击穿电压测定法

GB/T763交流变压器在长期工作时的发热

GB

1094.3—200360076—3:

电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙(IEC

2000,MOD)

1995IEC

GB/T2423.23电工电子产品环境试验试验Q:密封(idt60068-2-17)

GB/T2900.5电工术语绝缘固体、液体和气体(GB/TIEC60050(212):

2900.5—2002,eqv

1990)

GB/T2900.8—2009,IEC60050—471:2007,IDT)

2900.8电工术语绝缘子(GB/T

00060137,MOD)

GB/T4109--2008交流电压高于iV的绝缘套管(IEC

5654—

GB/T5654液体绝缘材料工频相对介电常数、介质损耗因数和体积电子率的测量(GB/T

2007,IEC60247:2004,IDT)

IEC

GB/T60599:1999)

7252变压器油中溶解气体分析和判断导则(GB/T7252--2001,neq

7354--2003,EC60270:2000IDT)

GB/T7354局部放电测量(GB/T

GB/T7600运行中变压器油水分含量测定法(库仑法)

GB/T7601运行中变压器、气轮机油水分含量测定法(气相色谱法)

12022

GB/T12022工业六氟化硫(GB/T2006,IEC376:1971;IEC376A:1973;IEC376B:

1974,MOD)

GB/T21429户外和户内电气设备用空心复合绝缘子——定义、试验方法、接收准则和设计推荐

21429

(GB/T2008,IEC61462:1998,MOD)

DL/T000

864--2004标称电压高于1V交流架空线路用复合绝缘子使用导则

IEC000

60137:2008交流1V以上的绝缘套管

IEC

60815污秽条件下高压绝缘子的选择和尺寸确定

IEC000

62155额定电压为1

V以上的电气设备用空心增压和朱增压陶瓷和玻璃绝缘子

3术语和定义

GB/T2900.5、GB/T

2900.8、GB/T4109--2008中所确立的及下列术语和定义适用于本指导性技

术文件。

24840--2009

CB/Z

3.1

油浸纸瓷套管(oIP)oil-impregnatedpaperporcelain

bushing

主绝缘由纸卷绕的芯体,经处理后用绝缘液体(通常为变压器油)浸渍,外绝缘由瓷空心绝缘子构成

的变压器类设备用套管。

注:芯体装在绝缘套内且芯体和绝缘套之间的空间充以与浸渍时所使用的相同的绝缘液体。

3.2

composite

气体绝缘复合套管gas-insulatedbushing

由复合绝缘材料做护套的树脂浸渍纤维管构成绝缘外套,主绝缘高于大气压力的气体(除空气外)

构成并用于组合电器的套管。

3.3

气体绝缘瓷套管gas-insulatedporcelainbushing

由瓷套作为外绝缘,主绝缘高于大气压力的气体(除空气外)构成并用于组合电器的套管。

4一般使用条件

本指导性技术文件所规定的套管的一般使用条件应满足表1的规定。

表1一般使用条件

序号名称单位典型参数

最高气温℃40

最低气温℃一40

1周围空气温度

最大日温差K25

最热月平均气温度℃30

2海拔高度≤1000

3太阳辐射强度W/cm20.1

4枵秽等级级b、c、d

5覆冰厚度20

6风速‘m/s35

水平加速度m/s23

7耐受地震能力。

垂直加速度m/s21.5

日相对湿度平均值95

8湿度%

月相对湿度平均值90

9安装环境户外

10安装角度套管轴线与铅垂线夹角不超过30。

8离地面高10m处,持续10rain的100年平均最大风速。

b共振、正弦拍波试验法,激振5次,每次持续时间5个周波,各次间隔2s,并考虑其端部连接导线振动和导线张

力的影响。安全系数不小于1.67。设备本体水平加速度应计及设备支架的动力放大系数1.2。

5系统概况

000100

系统额定频率50Hz,系统标称电压1kv,系统最高运行电压1kV。

2

24840--2009

GB/Z

6基本技术参数

6.1额定电流L

套管的I,值应在下列标准值中选取(A):

0001250—l600—20002500—31504000—5000—6000。

800一1300一8

6.2套管的额定绝缘水平

套管的额定绝缘应符合表2、表3的规定。

表2开关类套管的额定绝缘水平单位为千伏

雷电冲击耐受电压湿操作冲击耐受电压工频1min耐受电压(干)

系统标设备额

(峰值)(峰值)(方均根值)

称电压定电压

全渡截波相对地相对地

10001100240018001100

表3变压器类套管的额定绝缘水平单位为千伏

雷电冲击耐受电压湿操作冲击耐受电压工频1min耐受电压(干)

系统标设备额

(ee值)(峰值)(方均根值)

称电压定电压

全渡截波相对地相对地

lOOO11002400276019501200

注:雷电截波冲击耐受电压仅变压器类套管有此要求,其峰值电压为全波值的115%,截波装置的放电时间为

2卜s~6舢。

7技术性能要求

7.1基本要求

a)套管应符合本指导性技术文件的要求,并按照相关标准和规定程序批准的图样及文件制造

b)套管的瓷套应符合IEC62155的规定;

m;

c)变压器、电抗器套管干弧距离不小于9.5m,GIS套管干孤距离不小于10

d)套管用空心绝缘子的外形结构符合IEC60815的有关规定;

e)套管用空心复合绝缘子的技术要求符合GB/T21429的规定。

7.2伞套形状的尺寸要求

a)伞套形状应满足IEC60815的要求;

b)大小伞结构的两相邻大伞间距应不小于70mm。

7.3复合套管的伞裙、护套材料

7.3.1憎水性

864--2004附录A的要求。

伞裙、护套的憎水性满足DL/T

7.3.2电气性能

硅橡胶绝缘材料的电气性能满足:

a)体积电阻率不小于1.0×10”n·m;

b)击穿场强不小于20kV/mm(厚度:2ram);

c)耐漏电起痕及电蚀损不小于TMA4.5级,蚀损深度不大于2.5ram;

d)可燃性:FV一0级。

7.3.3机械性能

硅橡胶绝缘材料的机械性能满足:

a)抗撕裂强度(直角形试样)不小于7kN/m;

24840--2009

GB/Z

b)机械扯断强度不小于3.0MPa;

c)拉断伸长率不小于100%;

d)固态胶邵氏硬度不小于50ShoreA,液态胶邵氏硬度不小于35ShoreA。

7.3.4最小护套厚度

mm。

绝缘子的最小护套厚度为5.0

7.4复合套管的管材料性能

7.4.1染料渗透试验

应满足GB/T21429的要
