GB/T 2900.7-1996 电工术语 电炭

Ics29.020

x04暑黔

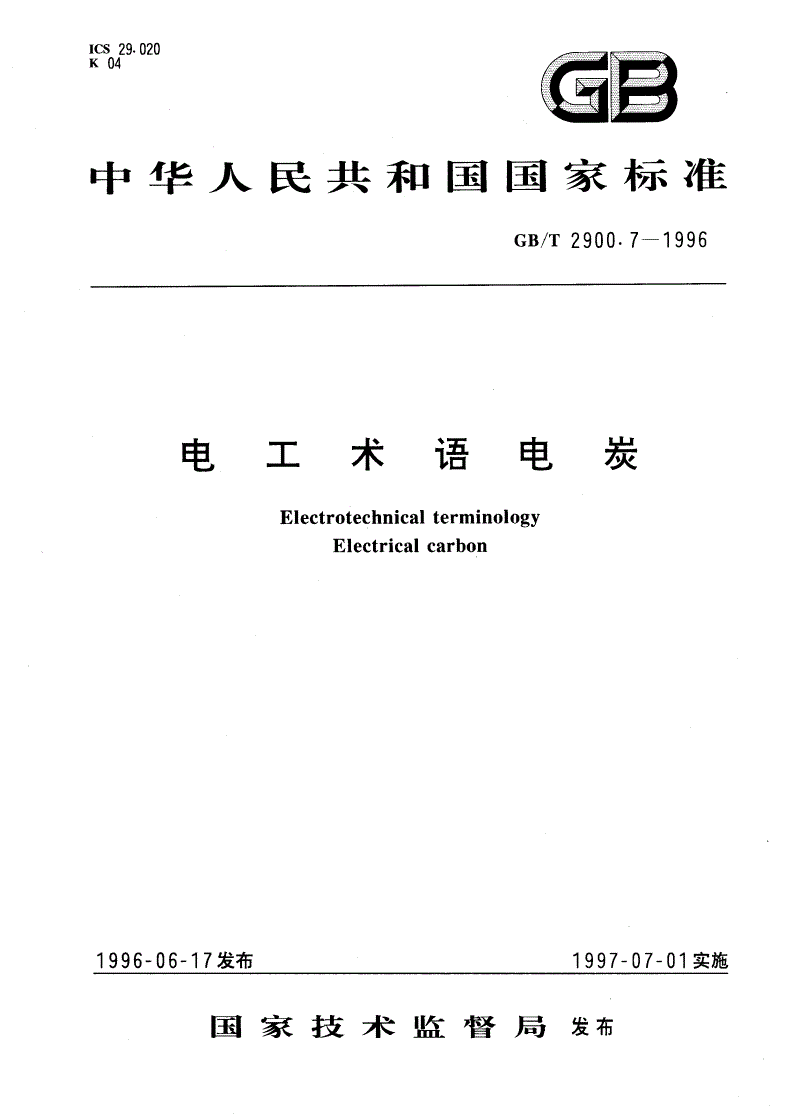

中华人民共和国国家标准

Gs/T2900.7一1996

电工术语电炭

Electrotechnicalterminology

Electricalcarbon

1996一06一17发布1997一07一01实施

国家技术监督局发布

GB/T29007一1996

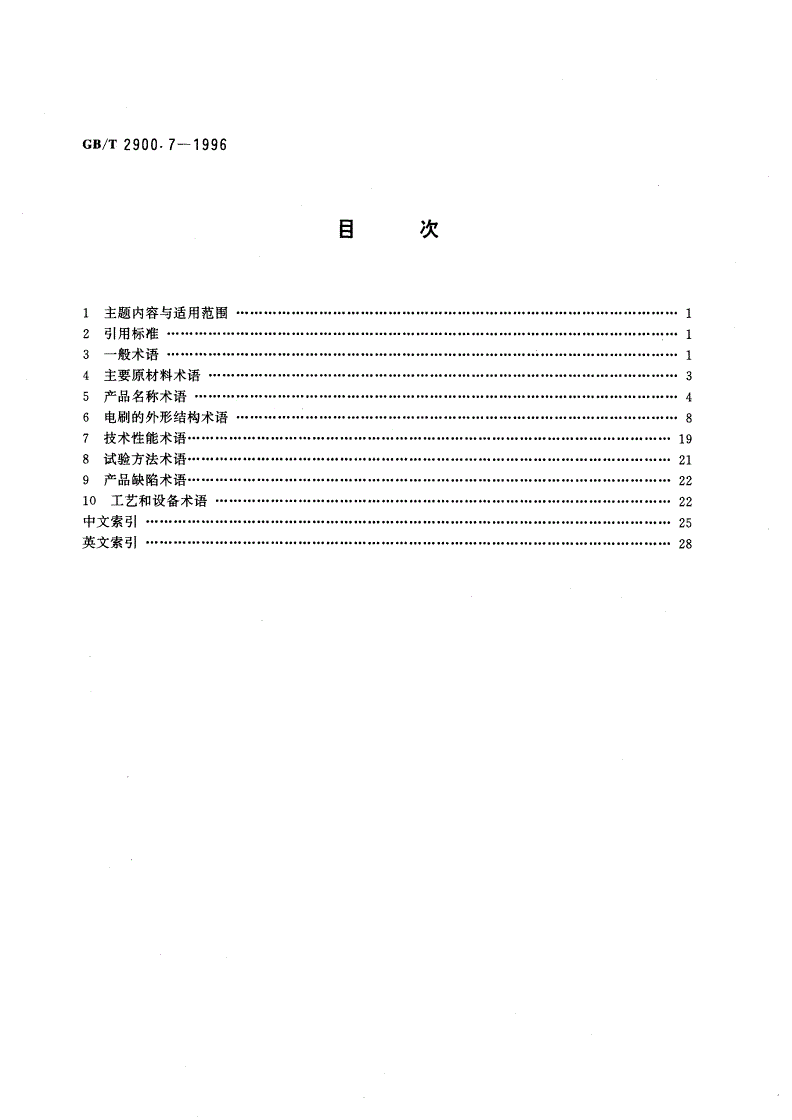

目次

主题内容与适用范围

2引用标准··”·”二‘···“···”·“··“·····”·”·“·“··········“···········“······”········，··”·“··一1

3一般术语······”····“·········”·“·“·“····”················”·“·····”···“········””·······”·”……1

4主要原材料术语·”·””··“·············“·······”······。···················”···············”··········一·3

5产品名称术语“·············“·“·······”······“··························“·······”·”·“·················一4

6电刷的外形结构术语···”··“·“·······””·”··“·······”··“····”·“·“·“····”·”·······“···”·“·“··”:8

7技术性能术语”·····“·····”··············”··”··········”·”·········””·“·········”·”······””·“·…19

8试验方法术语“·“···········“·····”·””·“·“·········”·“·“····”·“·“·····”·”，···“·········“·……21

9产品缺陷术语······”·“············“·······”····”·“·····””·”··”········”·“··”···”··············……22

10工艺和设备术语·····“·“·“······”·“·“·············“···”·”·“·“······”········”·”·····”…22

中文索引·””·”····“······”·”·”.“·“··””····“·“·“一”·“··“·········”·“·········“·····..·····“···一25

英文索引·”····””·“········””···········”·”·“·“·“·”···”·“·········”·“······，”··”····”··“·“··””·28

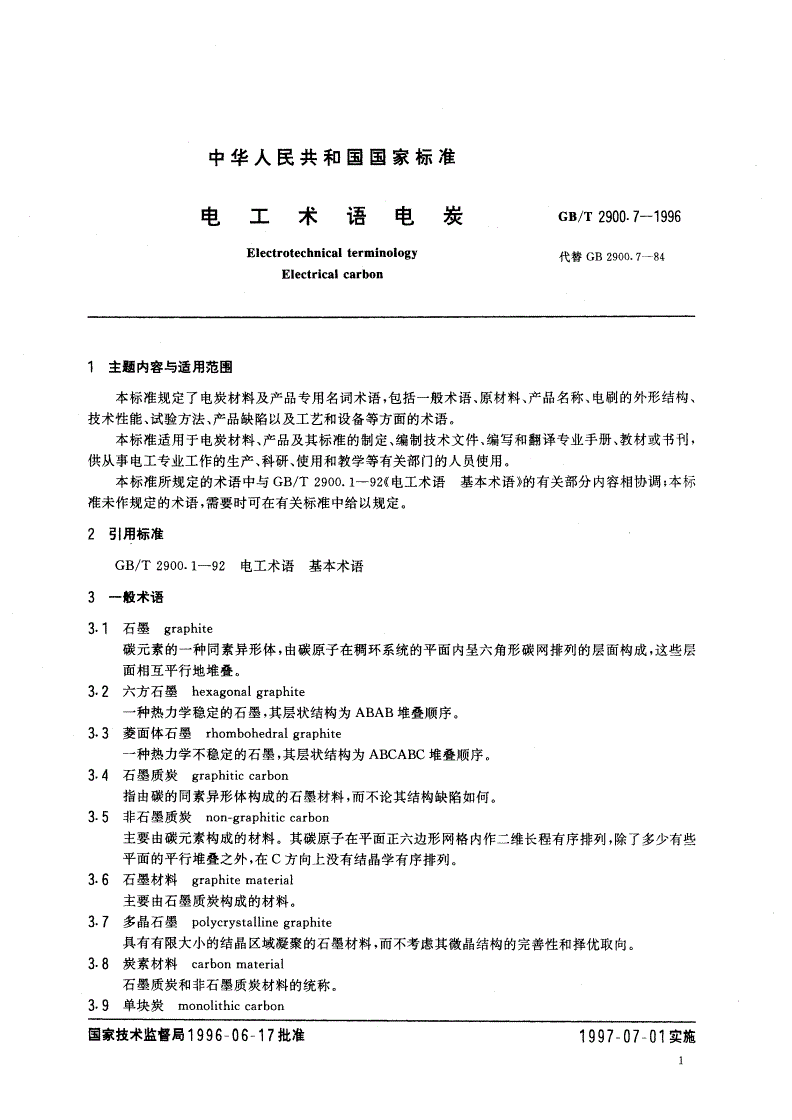

中华人民共和国国家标准

电工术语电炭GB/T2900.7-1996

Electrotechnicaiterminology代替GB2900.7-84

Electricalcarbon

主题内容与适用范围

本标准规定了电炭材料及产品专用名词术语，包括一般术语、原材料、产品名称、电刷的外形结构、

技术性能、试验方法、产品缺陷以及工艺和设备等方面的术语。

本标准适用于电炭材料、产品及其标准的制定、编制技术文件、编写和翻译专业手册、教材或书刊，

供从事电工专业工作的生产、科研、使用和教学等有关部门的人员使用。

本标准所规定的术语中与GB/T2900.1-92《电工术语基本术语》的有关部分内容相协调;本标

准未作规定的术语，需要时可在有关标准中给以规定。

231用标准

GB/T2900.1-92电工术语基本术语

一般术语

石墨graphite

碳元素的一种同素异形体，由碳原子在稠环系统的平面内呈六角形碳网排列的层面构成，这些层

面相互平行地堆叠。

六方石墨hexagonalgraphite

一种热力学稳定的石墨，其层状结构为ABAB堆叠顺序。

菱面体石墨rhombohedralgraphite

一种热力学不稳定的石墨，其层状结构为ABCABC堆叠顺序。

石墨质炭graphiticcarbon

指由碳的同素异形体构成的石墨材料，而不论其结构缺陷如何。

非石墨质炭non-graphiticcarbon

主要由碳元素构成的材料。其碳原子在平面正六边形网格内作二维长程有序排列，除了多少有些

平面的平行堆叠之外，在C方向上没有结晶学有序排列。

石墨材料graphitematerial

主要由石墨质炭构成的材料。

多晶石墨polycrystallinegraphite

具有有限大小的结晶区域凝聚的石墨材料，而不考虑其微晶结构的完善性和择优取向。

炭素材料carbonmaterial

石墨质炭和非石墨质炭材料的统称。

单块炭monolithiccarbon

国家技术监督局1996一06一17批准1997一07一01实施

I

Gs/T29007一1996

单块均质炭素材料，具有均一的显微结构，在光学显微镜下看不到任何可以区别的区域。

3.10无定形炭amorphouscarbon

不具长程有序排列的炭素材料，其c-c原子间距离偏离石墨中的原子间距(包括基面内的原子

间距)大于5%.

3.11固体炭solidcarbon

所有主要由碳元素原子构成的，以及具有石墨结构或至少具有碳原子二维有序排列层面的天然

和人造物质。

3.12结晶炭crystallinecarbon

呈结晶状态的炭，如金刚石和石墨。

3.13电炭electricalcarbon

根据电气特性要求而制造的电工用炭石墨制品，如:电机用电刷、各类炭棒、炭石墨及金属石墨触

点、炭(电阻片)柱、炭砂等。

3.14炭石墨制品carbon-graphiteproduct

以无定形炭和石墨为原材料制成的各类制品。

3.15粘合剂binder

为了增加电炭压块的机械强度或防止粉末偏析而添加的物质，在压块烧结、焙烧或固化时此种物

质炭化或固化，使制品具有必要的理化性能。

3.16炭质粘合剂carbonbinder

以碳为主要成分的粘合剂，如煤焦油和沥青等。

3.17树脂粘合剂resinbinder

以合成树脂为主要成分的粘合剂，如酚醛树脂、吠喃树脂、环氧树脂等。

3.18添加剂additive

在炭石墨制品中加入少量的能显著改善制品某些性能的物质，如提高粘合剂析焦量的添加剂、石

墨化催化剂、润滑剂等。

3.19熟粉calcinedpowder

经过缎烧或焙烧、磨粉等工艺加工，用于配料的炭素粉状材料。

3.20压粉mouldingpowder

用于模压成型的粉状材料。

3.21糊料paste

由碳质骨料、粘合剂等经加热混合，在一定温度范围内具有可塑性的物质。

3.22压坯compact

成型后未进行热处理的坯件。

同义词生坯greenpiece

3.23毛坯block

经热处理后待机械加工的坯件。

3.24荒料roughturningblock

经荒磨或荒车粗加工后的坯件。

3.25填料packingmaterial

在焙烧、烧结过程中，用来隔开和保护压坯的颗粒材料。

3.26保温料insulationmaterial

石墨化炉中装在制品外围的防氧化绝热材料。

3.27电阻料resistorredium

用于调节石墨化炉炉芯电阻的辅助材料。

Gs/T29007一1996

炉芯coreofgraphitizingfurnace

石墨化炉中装置的制品及电阻料。

炭化carbonization

将有机物加热到一定温度，使之生成几乎是纯炭残留物以提高材料的碳含量的工艺过程。

主要原材料术语

4.1天然石墨naturalgraphite

指由石墨质炭构成的矿物，而不论其晶体结构的完善性。

4.2显晶石墨phanericgraphite

微观结晶完整，晶粒直径在1pm以上，宏观呈鳞片状的夭然石墨，其六角形碳网面与鳞片的表面

平行。

同义词鳞片石墨crystallinegraphite

4.3隐晶石墨aphanericgraphite

晶粒直径平均为。.01pm-0.1pm，宏观不能辨认其晶形的天然石墨。

同义词无定形石墨amorphousgraphite

4.4人造石墨artificalgraphite

非石墨质炭，经石墨化热处理而制成的石墨。

4.5焦炭coke

由有机物经热解炭化而得到的一种非石墨质炭。

4.6石油焦petroleumcoke

石油加工中获得的高沸点碳氢化合物馏分(重质渣油)经炭化制得的焦炭，它是所有特定的石油焦

产品，如生焦、锻烧焦、针状石油焦的一个通用术语。

4.7釜式石油焦caldroncoke

渣油在铁制釜中热分解得到的焦炭。

4.8延迟石油焦delayedcoke

用延迟焦化法处理渣油制得的焦炭。

4.9煤沥青焦coalderivedpitchcoke

以煤沥青为原料，经延迟焦化制得的焦炭。

4.10炭黑carbon-black

以碳氢化合物(气、液)为原料经燃烧裂解制得的无定形炭粉末。

4.11喷雾炭黑spraycarbon-black

用液态油为原料，在一定的压力下，将油喷入炉中，在适量的空气下燃烧裂解制得的炭黑。

4.12高耐磨炭黑highwearabilitycarbon-black

用液体碳氢化合物为原料，在一定的压力下，将油喷入炉中，供给定量空气，使充分混合并燃烧裂

解，急速冷却而成的耐磨性能特别好的炭黑。

4.13乙炔炭黑acetylenecarbon-black

以乙炔为原料，用爆炸法、燃烧法或电弧法制得的炭黑。

4.14木炭charcoal

木材经干馏而制得的炭素材料。

4.15无烟煤anthracite

煤化程度最深的煤。

4.16煤焦油coaltar

由烟煤经干馏而得到的油状产物。

GB/T2900.7一1996

4.17煤沥青coalpitch

煤焦油经蒸馏后所剩下的残留物。

4.18低温沥青lowtemperaturepitch

软化点为500070℃的沥青。

同义词软沥青softenpitch

4.19中温沥青mediumpitch

软化点为700C-90℃的沥青。

4.20高温沥青hightemperaturepitch

软化点为90℃一140℃的沥青。

同义词硬沥青hardpitch

4.21改质沥青modifiedpitch

将中温沥青采用热聚法或闪蒸法深加工而得到的沥青，软化点为100'C-120'C.

4.22合成树脂syntheticresin

由人工合成的树脂。

同义词人造树脂artificialresin

4.23酚醛树脂phenolicresin

酚类和醛类缩聚而成的一类树脂的总称。通常指由苯酚或含其同系物(如甲酚、二甲酚)和甲醛作

用而得的液态或固态产品。

4.24环氧树脂epoxyresin

O

/\

含有环氧基团(-CC-)的一类树脂的总称。主要由环氧氯丙烷和多酚类(如双酚A)等缩聚而

成。

吹喃树脂furanresin

以具有吹喃环的糠醇或糠醛制成的热固性树脂的总称。

糠醇树脂furfurylalcoholresin

由糠醇缩聚而成的一种吠喃树脂。

4.27糠醛树脂furfuralresin

由糠醛缩聚而成的一种吠喃树脂。

糠酮树脂furfurylketone

由糠醛与丙酮缩聚而成的一种吠喃树脂。

29银粉silverpowder

用喷雾法将熔融的金属银制成的具有一定粒度并保证一定纯度的粉末。

铅粉leadpower

用喷雾法将熔融的金属铅制成的具有一定粒度并保证一定纯度的粉末。

锡粉tinpowder

用喷雾法将熔融的金属锡制成的具有一定粒度并保证一定纯度的粉末。

4.32铜粉copperpowder

用电解法或熔融喷雾法将金属铜制成的具有一定松装密度、一定粒度并保证一定纯度的粉末。

产品名称术语

电刷

c8/T2900.7一1996

5.1.1电刷brush

与运动件作滑动接触而形成电连接的一种导电部件。

5.1.2硬炭质电刷hardcarbonbrush

由非石墨质炭制成的电刷。

5.1.3炭石墨电刷carbon-graphitebrush

由非石景质炭和石墨的混合物制成的电刷。

5.1.4天然石墨电刷naturalgraphitebrush

以天然石墨为主要成分制成的电刷。

5.1.5电化石墨电刷electrographitebrush

由非石墨质炭或天然石墨为原料经石墨化处理而制造的电刷。

5.1.6石墨基电刷graphite-basebrush

以石墨为基体的电刷

5.1.7焦炭基电刷coke-basebursh

以焦炭为基体的电化石墨电刷。

5.1.8炭黑基电刷carbon-black-basebrush

以炭黑为基体的电化石墨电刷。

5.1.9木炭基电刷charcoal-basebrush

以木炭为基体的电化石墨电刷。

5.1.10金属石墨电刷metal-graphitebrush

以金属和石墨粉末制成的电刷。

5.1.11浸演金属石墨电刷metalimpregnatedgraphitebrush

浸渍熔融金属的电刷。

5.1.12树脂粘合电刷resin-bondedbrush

以合成树脂为粘合剂的石墨电刷。

5.2炭棒

5.2.1光谱炭棒carbonforspectrochemicalanaiysis

以低灰分的炭和石墨为主要原材料，经高温纯化处理而制成光谱分析用的炭电极。

5.2.2弧光炭棒arccarbon.

由炭素材料制成炭管，管内填入棒芯用于产生弧光的炭电极。

5.2.3电影放映炭棒cineprojectorarccarbon

用于电影放映机的直流弧光灯的强弧光炭棒。

5.2-4照相制版炭棒photoengravingarccarbon

用于照相制版作业晒版用各种交流开弧式弧光灯的弧光炭棒。

5.2.5高色温摄影炭棒highcolourtemperaturecameraarccarbon

用于拍摄影片的照明弧光灯的强弧光炭棒。

5.2.6紫外线型和阳光型炭棒ultraviolettypeandsuntypearccarbon

用于橡胶、塑料、油漆和颜料等人工老化试验的弧光灯的弧光炭棒。紫外线型炭棒用于封闭式交

流弧光灯;阳光型炭棒用于非封闭式直流弧光灯。

5.2.7炭弧气刨炭棒arc-airgougingcarbon

用于开坡口、切割及铲平焊缝等的炭电极。

5.2.8探照灯炭棒searchcarbon

用作探照灯光源的炭电极。

5.2.9阳光模拟炭棒simulatedsunlightcarbon

GB/T2900.7一1996

用于模拟阳光光源的炭电极。

5.2.10电热吸液炭棒carbonforelectricheatingabsorptionliquid

用于电热式液体蚊香及空气消毒器等的炭电极。

5.2.11铱粒炭棒iridiumgranulescarbon

与铱粒炭板相配合，用于冶炼金属铱的炭电极。

5.2.12精密铸造炭棒precisioncastingcarbon

用于精密铸造冶炼用电化石墨电极。

5.2.13电解锰炭棒electrolyticmanganesecarbon

用于电解精制二氧化锰的炭电极。

5.2.14电池炭棒carbonforcell

用于干电池阳极的炭电极。

5.2.15焊接炭棒weldingcarbon

产生电弧进行焊接的炭电极。

5.3炭柱

5.3.1炭(电阻片)柱carbon(resistor)pile

在自动调节器中作可变电阻用的炭片叠合柱。

5.4机械用炭

5.4.1机械用炭制品carbonproductsformechanicalengineering

用在各种机械中作为结构零件的炭石墨材料的简称，包括各种石墨轴承、密封环、活塞环、压缩

机滑片及摩擦片等。

5.4.2浸渍树脂机械用炭制品resinimpregnatedcarbonproductsformechanicalengineering

采用合成树脂对炭石墨基体进行浸渍处理的机械用炭制品。

5.4.3浸渍金属机械用炭制品metalimpregnatedcarbonproductsformechanicalengineering

采用耐磨性能好的易熔金属或合金对炭石墨材料进行浸渍处理的机械用炭制品。

5.4-4炭石墨滑片carbon-graphitevane

用于滑片式压缩机、转子发动机、汽油机、印刷机和真空泵等上的炭石墨密封件。

5.4.5炭石墨密封环carbon-graphitesealingring

以隔断流体沿旋转轴通过为目的而使用的炭石墨机械密封元件。

5.4.6炭石墨活塞环carbon-graphitepistonring

用于往复式压缩机上的炭活塞密封元件。

5.4.7炭石墨轴承carbon-graphitebearing

具有自润滑、耐腐蚀及摩擦系数低等特性的由炭石墨材料制成的轴承。

5.4.8青铜石墨轴承bronze-graphitebearing

以铜、锡粉和石墨粉为原材料制成的含油润滑轴承。

5.5触头

5.5.1炭石墨触头carbon-graphitecontact

由非石墨质炭和石墨制成的电气联接配件。

5.5.2金属石墨触头metal-graphitecontact

由金属和石墨的粉末制成的电气联接配件。

5.5.3无轨电车炭滑块。arboncurrentcollectorfortrolleybus

安装在无轨电车的集电靴中，与馈电线路构成电气连接的滑动炭接触体。

5-5.4电力机车炭滑板carboncurrentcollectorforrailway

安装在电力机车的受电弓上，与馈电线路构成电气连接的滑动炭接触体。

ca/T2900.7一1996

5吊车炭滑轮carbonrollerforcrane

用于桥式吊车和各种龙门吊车上的一种将电流由一个部件导向另一个部件的滚动炭接触体。

炭砂

:.:

1炭砂carbongranules

利用电阻随声压变化的特性传递声音用于送话器的低杂质炭粒。

特种炭石墨

:.)

1人造金刚石用石墨graphiteformakingsyntheticdiamond

用以合成金刚石的石墨。

2电火花加T-用石墨(电极)graphiteelectricaldischargemachining

用于电火花加工机床上的人造石墨电极。

3柔性石墨flexiblegraphite

经特殊处理制得的具有轻质、柔软、自润滑等特性的石墨材料。

4热解炭pyrolyticcarbon

挥发性碳氢化合物在1000K-2100K的温度范围内通过化学气相沉积在适当基体材料(如

炭素材料、金属、陶瓷等)表面上而制得的一种单块炭素材料。

5热解石墨pyrolyticgraphite

一种在垂直于基体表面的C轴方向具有很高的结晶学择优取向的单块石墨材料，是由热解炭

经石墨化热处理或碳氢化合物在2100K以上的温度经化学气相沉积而得到的。

6炭纤维carbonfibre

碳含量不低于93%的纤维状材料。

7玻璃状炭glassycarbon

具有很高各向同性结构，对液体和气体具有很低的渗透性，其表面和断面呈玻璃状的难石墨化

炭。

8核石墨nucleargraphite

一种用于原子反应堆芯的、中子吸收截面小于400Pa的高纯石墨。

9氟化石墨fluorinatedgraphite

由各种炭素材料和单质氟在高温下直接反应得到的固体层状聚合物。

10炭/炭复合材料。arbon/carboncomposite

炭纤维(或石墨纤维)或它的织物与树脂炭、沥青炭、热解炭复合而成的材料。

11炭/塑复合材料carbon/polymercomposite

炭纤维或炭石墨粉末与高分子材料复合而成的材料。

12炭/金属复合材料。arbon/metalcomposite

炭纤维或炭石墨粉末与金属复合而成的材料。

13炭/陶瓷复合材料carbon/ceramiccomposite

炭纤维或炭石墨粉末与陶瓷复合而成的材料。

14高纯石墨highpuritygraphite

碳含量高于99.995%的人造石墨。

15高纯石墨制品highpuritygraphiteproduct

由高纯石墨制成的制品，用于电子管阳极、栅极、制造半导体用石墨加热器、石墨模等。

16石墨防爆膜graphitesafetydisc

装在气压、液压容器或管道上的安全保护石墨附件。

17铱粒炭板iridiumgranulescarbonplate

由炭素材料与各种添加剂在加热混合后冷压制成，作为电加热源的负极和冶炼容器，用于冶炼

Gs/T29007一1996

金属铱。

18真空镀膜蒸发舟vacuumcoatingboat

用于金属蒸发离子镀膜的炭石墨发热体。

电剧的外形结构术语

6.1刷体

6}1.1切向尺寸tangentialdimension

见图1

fpzt

图1

轴向尺寸axialdimension

见图2

卑IT

图2

径向尺寸radialdimension

见图3

了

倒棱chamfer黔

见图4

中心线centreline钾

见图5

GB/T2900.7一1996

以

祝、

5︺

|..

.

风洛石‘

万

/

图1，

6.1.6接触倾斜角contactbevelangle

见图6

卜

，、

卜

乙|

而

甲

r

图，

，

径向式电刷radialbrush

见图7

1自

坦

前倾式电刷reactionbrush︷黔

见图8

省

。

6.1.9后倾式电刷trailingbrush

见图9

n日

也

10刷顶倾斜角topbevelangle酗

见图10

龙

图10

6.1.11正刷顶倾斜角positivetopbevelangle

见图n

'A'ft

图11

6.1.12负刷顶倾斜角negativetopbevelangle

GB/T2900.7一1996

见图12

韶

取

6.1.13滑入边enteringedge酗

见图13

奥

6.1.14滑出边leavingedge酗

见图14

随

6.1.15接触面。ontactsurface酗

见图15

卿

图15

6.1.16倾斜接触面bevelledcontactsurface

见图16

会

6.1.17弧形接触面radiusedcontactsurface︵豹

见图17

爵

图17

6.1.18刷顶

见图118top

10

Gs/T2900.7一1996

吻

6.1.19刷顶面topsurface酗一

见图19

黝

6.1.20圆形刷顶roundedtop翻一

见图20

黝

6.1.21圆槽形刷顶groovedtop酗一

见图21

吻

一图21

6.1.22凹槽刷顶slottedtop

见图22

黝

23倒棱刷顶chamferedtop酗一

见图23

鳃

6.1.24部分倒棱刷顶partlychamferedtop酗一

见图24

Gs/T29007一1996

6.1-25斜面刷顶bevelledtop

见图25

黝

26部分斜面刷顶partlybevelledtop触一

见图26

嘟

6.1-27刷肩，boulder酗一

见图27

吻

6.1-28斜角bevelledcorner酗一

见图28

吻

一图28

6.1-29出灰槽dustgrooves

见图29

贩

6.1-30双角刷肩doubleangleshoulder卿

同义词燕尾顶dovetailedtop

见图30

助

6.1.31圆柱头。ylindricalhead翻一

见图31

GB/T2900.7一1996

吻

6.1.32圆锥头conicalhead酗一

见图32

吻

6.1.33侧面sides酗一

见图33

4觑

、

图33

6.1.34内侧面(绕组侧)innerside(windingside)

见图34

t纂

、

图34

外侧面(非绕组侧)outerside(non-windingside)

见图35

曝寥

。

图35

6.1.36前面frontface

见图36

t爵

砂叮二

、

a

图36

6.1.37后面backface

cs/T29007一1996

见图37

逸瞻

ab

图37

6.1.38整体电刷solidbrush

见图38

吻

沪一

图38

6.1.39分瓣电刷splitbrush

见图39

匀

图39

40金属压板分瓣电刷splitbrushwithmetalclip

见图40

n

图40

41楔形刷顶分瓣电刷splitbrushwithwedgetop

见图41

It

图41

6.1-42双型号分瓣电刷dualgradesplitbrush

见图42

匀

图42

6.1-43分离式刷顶三分瓣电刷triplesplitbrushwithseparatetop-piece

见图43

cs/T2900.7一1996

6.1.44带分离式刷顶的双型号三分瓣电刷dualgradetriplesplitbrushwithseparatetop-piece

见图44

断

6.1.45悬臂式压板电刷cantileverbrush酗一

见图45

黝

6.1.46夹层电刷sandwichbrush酗一

见图46

6.1.47双型号夹层电刷dualgradesandwichbrush

见图47

6.1.48带金属网的夹层电刷metalgauzeinsertbrush

见图48

吻

6.1.49填柱电刷coredbrush一卿

见图49

匈

和一

Ga/T2900.7一1996

50前后电刷tandem
