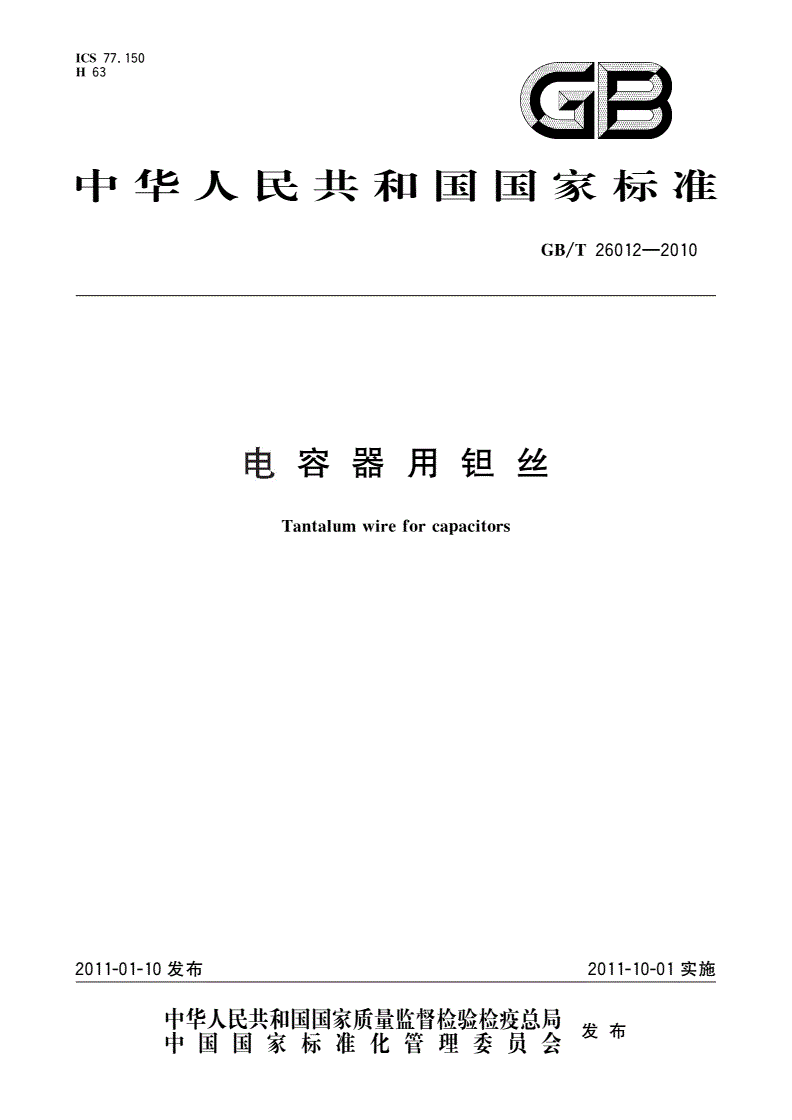

GB/T 26012-2010 电容器用钽丝

ICS77.150

H63百目

中华人民共和国国彖标准

GB/T26012—2010

电容器用钳丝

Tantalumwireforcapacitors

2011-01-10发布2011-10-01实施

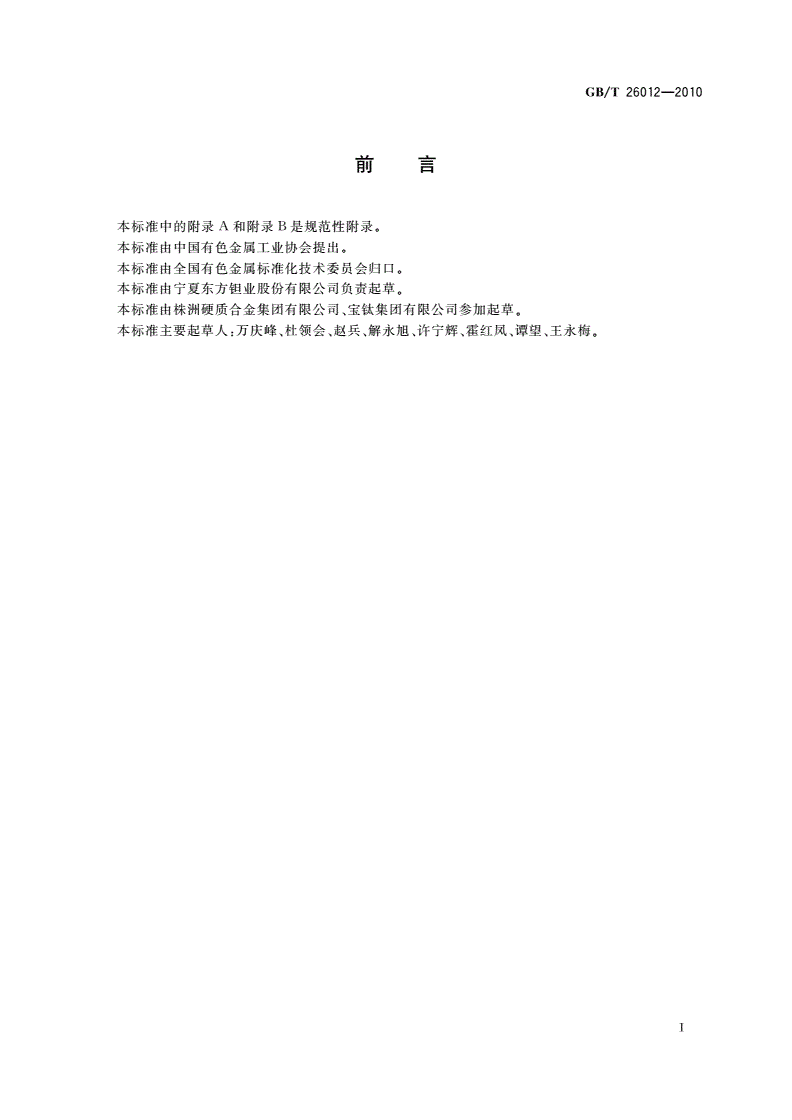

GB/T26012—2010

■ir■■i

刖吕

本标准中的附录A和附录B是规范性附录。

本标准由中国有色金属工业协会提出。

本标准由全国有色金属标准化技术委员会归口。

本标准由宁夏东方钳业股份有限公司负责起草。

本标准由株洲硬质合金集团有限公司、宝钛集团有限公司参加起草。

本标准主要起草人:万庆峰、杜领会、赵兵、解永旭、许宁辉、霍红凤、谭望、王永梅'

T

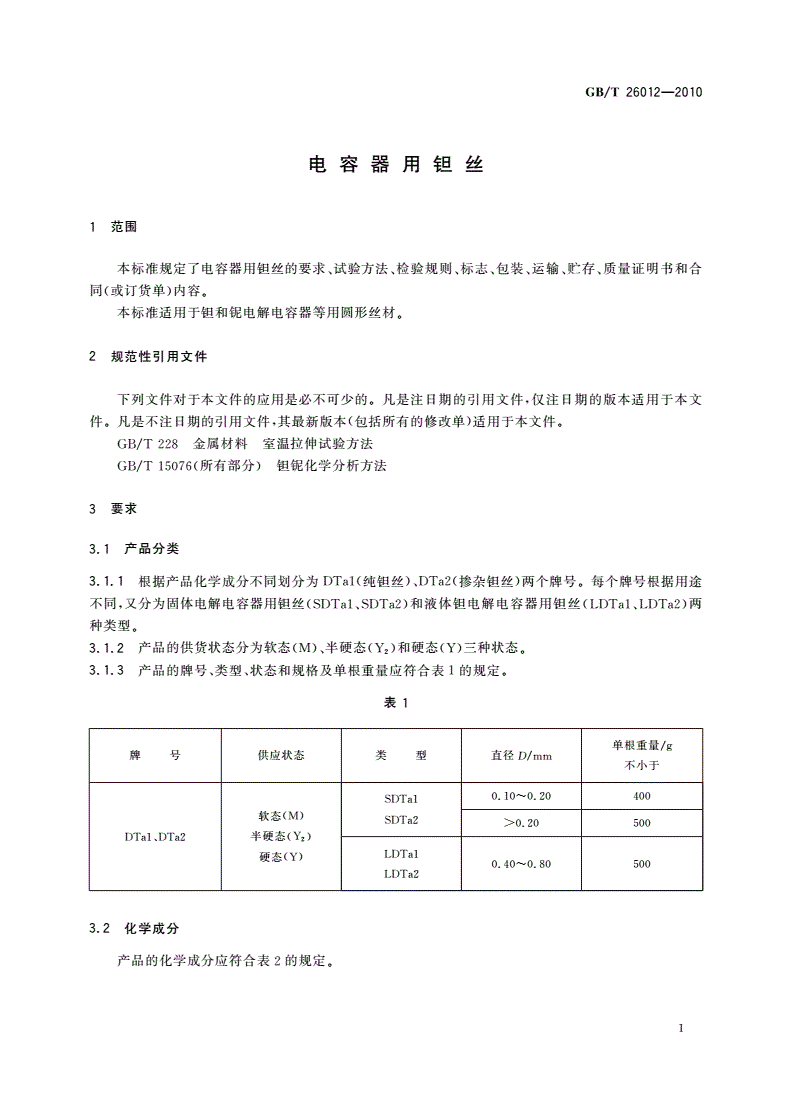

GB/T26012—2010

电容器用铤丝

1范围

本标准规定了电容器用钳丝的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书和合

同（或订货单）内容。

本标准适用于钳和锭电解电容器等用圆形丝材。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T228金属材料室温拉伸试验方法

GB/T15076（所有部分）钳錠化学分析方法

3要求

3.1产品分类

3.1.1根据产品化学成分不同划分为DTal（纯钳丝）、DTa2（掺杂钳丝）两个牌号。每个牌号根据用途

不同，又分为固体电解电容器用铉丝（SDTal、SDTa2）和液体钳电解电容器用钳丝（LDTal、LDTa2）两

种类型。

3.1.2产品的供货状态分为软态（M）、半硬态（丫2）和硬态（Y）三种状态。

3.1.3产品的牌号、类型、状态和规格及单根重量应符合表1的规定。

表1

单根重量/g

牌号供应状态类型直径D/mm

不小于

SDTal0.10〜0.20400

软态（M）SDTa2>0.20500

DTal.DTa2半硬态（丫2）

硬态（Y）LDTal

0.40〜0.80500

LDTa2

3.2化学成分

产品的化学成分应符合表2的规定。

1

GB/T26012—2010

表2%

牌号DTalDTa2

Ta,不小于99.9599.95

00.02000.0200

C0.00500.0050

0.00400.0040

H0.00150.0015

Fe0.00450.0045

Ni0.00250.0025

Cr0.00250.0025

化学成分

Nb0.00500.0050

（质量分数）杂质元索，不大于

Mo0.00200.0020

W0.00200.0020

Ti0.00050.0005

Sn0.00050.0005

Ca0.00100.0010

Na0.00200.0020

Al0.00050.0005

Si0.00300.0300

3.3尺寸及其允许偏差及椭圆度

产品直径及其允许偏差及椭圆度应符合表3的规定。

表3
