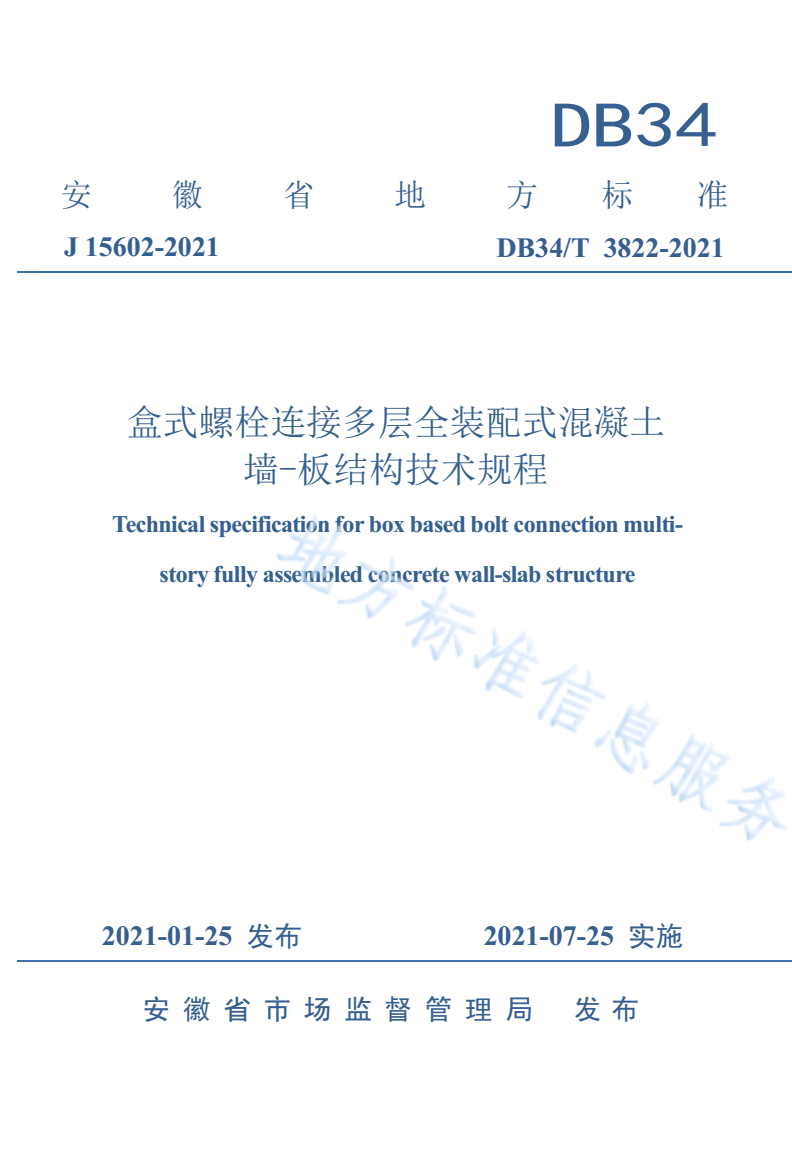

DB34/T 3822-2021 盒式螺栓连接多层全装配式混凝土墙-板结构技术规程

DB34

安徽省地方标准

J15602-2021DB34/T3822-2021

盒式螺栓连接多层全装配式混凝土

墙-板结构技术规程

Technicalspecificationforboxbasedboltconnectionmulti-

storyfullyassembledconcretewall-slabstructure

2021-01-25发布2021-07-25实施

安徽省市场监督管理局发布

安徽省地方标准

盒式螺栓连接多层全装配式

混凝土墙-板结构技术规程

Technicalspecificationforboxbasedboltconnectionmulti-

storyfullyassembledconcretewall-slabstructure

DB34/T3822-2021

主编部门：安徽省住房和城乡建设厅

批准部门：安徽省市场监督管理局

施行日期：2021年07月25日

2021年合肥

安徽省地方标准

盒式螺栓连接多层全装配式

混凝土墙-板结构技术规程

Technicalspecificationforboxbasedboltconnectionmulti-story

fullyassembledconcretewall-slabstructure

DB34/T3822-2021

*

安徽省工程建设标准设计办公室组织出版发行

（合肥市紫云路996号安徽省城乡规划建设大厦，

邮编：230091）

*

开本：850×1168毫米1/32印张：3.5字数：92千字

2021年*月第一版2021年*月第一次印刷印数：1-1000册

6

安徽省市场监督管理局

公告

第1号

安徽省市场监督管理局关于批准发布集贸

市场（大型超市）公平秤设置与管理规范等

121项地方标准的公告

安徽省市场监督管理局依法批准“集贸市场（大型超市）公平秤设

置与管理规范”等121项安徽省地方标准，现予以公布。

安徽省市场监督管理局

2021年1月27日

7

8

安徽省地方标准清单

序地方标准代替

标准名称批准日期实施日期

号编号标准号

盒式螺栓连接多层全

DB34/T

1装配式混凝土墙-板2021-01-252021-07-25

3822-2021

结构技术规程

DB34/T绿色建筑设备节能控

22021-01-252021-07-25

3823-2021制技术标准

DB34/T园林工程施工组织设

32021-01-252021-07-25

3824-2021计规范

城镇燃气用户设施安

DB34/T

4全检查和配送服务规2021-01-252021-07-25

3825-2021

范

DB34/T保温板外墙外保温

52021-01-252021-07-25

3826-2021工程技术标准

叠合板式混凝土剪

DB34/TDB34/T

6力墙结构施工及验2021-01-252021-07-25

1468-20211468-2011

收规程

DB34/T复合保温隔声板楼

72021-01-252021-07-25

3827-2021屋面工程技术规程

DB34/T建筑外墙外保温工

82021-01-252021-07-25

3828-2021程修缮技术规程

DB34/T既有住宅适老化改

92021-01-252021-07-25

3829-2021造设计标准

DB34/T装配式建筑评价技

102021-01-252021-07-25

3830-2021术规范

城市污水处理厂节

DB34/T

11能降耗运行技术规2021-01-252021-07-25

3831-2021

范

城市污水处理厂污

DB34/T

12泥处理处置技术规2021-01-252021-07-25

3832-2021

程

9

续上表：

序地方标准代替

标准名称批准日期实施日期

号编号标准号

城镇道路人行道及

DB34/T

13附属设施施工技术2021-01-252021-07-25

3833-2021

规程

DB34/T装配式住宅统一模

142021-01-252021-07-25

3834-2021数标准

DB34/T机制砂应用技术规

152021-01-252021-07-25

3835-2021程

DB34/T城镇综合管廊施工

162021-01-252021-07-25

3836-2021与质量验收规程

DB34/T装配式混凝土住宅DB34/T

172021-01-252021-07-25

1874-2021设计标准1874-2013

10

前言

根据安徽省住房和城乡建设厅《安徽省住房城乡建设厅关于印发

2017年度安徽省工程建设地方标准及标准设计制（修）订计划的通知》

（建标函〔2017〕990号）和《安徽省市场监督管理局关于下达2018

年第三批安徽省地方标准制修订计划的函》（皖市监函〔2019〕10号）

的要求，规程编制组经广泛的调查研究，认真总结工程实践，吸收近年

来的研究成果，并在广泛征求意见的基础上，制定了本规程。

本规程主要技术内容包括：1.总则；2.术语和符号；3.基本规定；

4.材料；5.建筑设计；6.结构设计；7.设备与管线系统设计；8.内装系

统设计；9.构件制作与运输；10.施工安装；11.质量验收。

本规程由安徽省住房和城乡建设厅归口管理，由合肥工业大学负责

技术内容的解释。

各单位在执行本规程时，请注意总结经验，积累资料，并及时将意

见和建议反馈给合肥工业大学土木与水利工程学院（地址：合肥市屯溪

路193号；邮编：230009），以供今后修订时参考。

本规程主编单位：合肥工业大学

长沙远大住宅工业安徽有限公司

合肥建工集团有限公司

本规程参编单位：合肥经济技术开发区住宅产业化促进中心

合肥工业大学设计院（集团）有限公司

中煤远大淮北建筑产业化有限公司

金鹏装配式建筑有限公司

安徽新瑞重工股份有限公司

安徽建筑大学

HAZ（北京）建筑科技有限公司

合肥工大共达工程检测试验有限公司

11

合肥工大建设监理有限责任公司

安徽晶天建筑设计有限公司

安徽承宇装配式建筑有限公司

本规程主要起草人员：蒋庆李浩然完海鹰种迅杨皓东

王珺占贤锴叶献国涂刚要陈杰

赵冲锋桂新辉邵叶李亚鹏王益

刘亮何利徐勤刘国福郝玮

刘运林杜建伟殷建锋翟红伟刘飞

余善文常頔冯玉龙方磊黄俊旗

杨格朱海生赵鹏王瀚钦沙慧玲

沈杰

本规程主要审查人员：罗永峰孟少平刘敏朱兆晴胡泓一

陈刚华正茂

12

目次

1总则……………1

2术语和符号………2

2.1术语…………2

2.2符号…………3

3基本规定…………5

4材料……………7

4.1混凝土、钢筋和钢材………7

4.2连接材料……………………7

4.3其他材料…………………10

5建筑设计…………12

5.1一般规定…………………12

5.2平面、立面及外墙设计…………………12

5.3防水构造…………………13

6结构设计…………15

6.1一般规定…………………15

6.2作用与作用组合…………16

6.3结构设计和分析…………16

6.4预制墙板设计……………18

6.5楼盖设计…………………20

6.6连接设计…………………21

6.7基础设计…………………23

7设备与管线系统设计……………………24

8内装系统设计…………26

8.1一般规定…………………26

8.2内装部品设计选型………26

8.3接口与连接………………27

13

9构件制作与运输………28

9.1一般规定…………………28

9.2构件制作…………………28

9.3运输与堆放………………30

10施工安装………………31

10.1一般规定…………………31

10.2安装准备…………………31

10.3构件安装…………………32

10.4安全施工…………………33

11质量验收………………34

11.1一般规定…………………34

11.2安装与连接………………35

本规程用词说明…………38

引用标准名录……………39

14

Contents

1General……………………1

2TermsandSymbols…………………2

2.1Terms………………………2

2.2Symbols……………………3

3BasicRequirements……………………5

4Materials…………………7

4.1Concrete,SteelReinforcementandSteels…………7

4.2ConnectingMaterials……………………7

4.3OtherMaterials…………10

5ArchitecturalDesign…………………12

5.1GeneralRequirements…………………12

5.2PlanElevationandFacadeDesign…………………12

5.3WaterproofJoint………13

6StructuralDesign……………………15

6.1GeneralRequirements…………………15

6.2ActionsandActionCombinations……16

6.3StructuralDesignandAnalysis……16

6.4PrecastConcreteWallPanelDesign………………18

6.5SlabDesign………………20

6.6ConnectionDesign………21

6.7FoundationDesign………23

7PipelineDesign…………24

8InteriorDecorationSystemDesign………26

8.1GeneralRequirements…………………26

8.2DesignandSelectionofInteriorDecorationParts……………26

8.3InterfaceandConnection……………27

15

9ManufacturingandTransportation………28

9.1GeneralRequirements…………………28

9.2Manufacturing……………28

9.3TransportationandStorage…………30

10ConstructionandInstallation…………31

10.1GeneralRequirements…………………31

10.2ErectionPreparation…………………32

10.3ComponentErection……………………33

10.4ConstructionSafety…………………33

11ConstructionQualityAcceptance………34

11.1GeneralRequirements…………………34

11.2ErectionandConnection……………35

ExplanationofWordinginThisSpecification…………38

ListofQuotedStandards……………………39

16

1总则

1.0.1为规范安徽省盒式螺栓连接多层全装配式混凝土墙-板结构

的应用，做到安全适用、质量可靠、技术先进、经济合理和保护环境，

促进我省建筑产业现代化发展，制定本规程。

1.0.2本规程适用于安徽省抗震设防烈度为6度、7度和8度

（0.2g）抗震设计的多层民用建筑。

1.0.3盒式螺栓连接多层全装配式混凝土墙-板结构的设计、构件

制作与运输、施工安装和质量验收，除应符合本规程的规定外，尚应

符合国家、行业和安徽省现行有关标准的规定。

1

2术语和符号

2.1术语

2.1.1盒式螺栓连接多层全装配式混凝土墙-板结构boxbasedbolt

connectionmulti-storyfullyassembledconcretewall-slabstructure

由预制混凝土墙板作为竖向承重及抗侧力构件，预制混凝土空心

楼板作为楼盖，预制构件之间均采用盒式螺栓连接，在现场装配而成

的多层墙-板结构。简称盒式螺栓连接墙-板结构。预制外墙板宜采用

预制混凝土夹心保温外墙板，预制内墙板宜采用预制混凝土空心墙板。

2.1.2盒式螺栓连接boxbasedboltconnection

螺栓杆一端拧入预埋于预制构件内的套筒或直接预埋于预制构件

内，另一端插入连接盒，通过垫圈和螺母紧固实现预制构件之间的连

接。

2.1.3连接盒connectionbox

预埋在预制构件中用于实现构件之间螺栓连接的盒式金属部件。

2.1.4预埋套筒embeddedsleeve

预埋在预制构件中用于传递螺栓的轴向拉力或压力的连接用钢套

管。

2.1.5预制混凝土夹心保温外墙板precastconcretesandwichfacade

panel

由内叶板、保温材料、外叶板和拉结件组成的预制混凝土外墙

板。简称夹心保温外墙板。仅内叶板承重。

2.1.6预制混凝土空心墙板precastconcretehollowcorewallpanel

由两侧混凝土叶板、减重材料或保温材料和混凝土肋组成的预制

混凝土墙板。简称空心墙板。两侧混凝土叶板共同承重。

2.1.7预制混凝土空心楼板precastconcretehollowcoreslab

由混凝土顶板、减重材料或保温材料、混凝土底板和混凝土肋组

2

成的预制混凝土空心楼板。简称空心楼板。

2.1.8肋间距ribspacing

相邻两肋中心线之间的距离。

2.1.9协同设计collaborativedesign

盒式螺栓连接墙-板结构设计中，通过建筑、结构、设备与管线、

内装等专业相互配合，运用信息化技术手段，满足设计、制作与运输

及施工安装等要求的一体化设计。

2.1.10管线分离pipeandwiredetachedfromstructuresystem

将设备管线布置在结构系统之外的方式。

2.2符号

2.2.1材料性能

C30——立方体抗压强度标准值为30N/mm2的混凝土强度等级；

HPB300——强度级别为300MPa的热轧光圆钢筋；

M10——强度等级为10MPa的普通砂浆；

Q235B——屈服强度为235MPa的B级碳素结构钢。

2.2.2作用、作用效应及承载力

N——与墙肢水平剪力设计值V相应的垂直于结合面的轴向

力设计值；

R——结构构件承载力；

S——结构构件内力组合的设计值；

V——墙肢水平剪力设计值；

Vj——预制墙板竖向接缝的剪力设计值；

Vjd——持久设计状况下接缝剪力设计值；

VjdE——地震设计状况下接缝剪力设计值；

Vu——持久设计状况下墙板底部接缝受剪承载力设计值；

VuE——地震设计状况下墙板底部接缝受剪承载力设计值；

V1

uE——单个高强度螺栓的受剪承载力设计值。

3

2.2.3几何参数

B——墙肢宽度；

H——墙肢高度。

2.2.4计算系数及其他

RP0.2——非比例延伸强度；

N——螺栓数量；

γRE——承载力抗震调整系数；

γ0——结构重要性系数。

4

3基本规定

3.0.1盒式螺栓连接墙-板结构宜进行协同设计，宜采用建筑信息

模型（BIM）技术。

3.0.2盒式螺栓连接墙-板结构应符合“模块化”的设计理念，遵

循“少规格、多组合”的设计原则，设计时应符合现行国家标准《建

筑模数协调标准》GB/T50002和相关模数协调规定。

3.0.3盒式螺栓连接墙-板结构应满足承载能力、刚度和延性要求，

应避免因部分构件或连接的破坏而导致整个结构丧失承受重力荷载、

风荷载和地震作用的能力。

3.0.4盒式螺栓连接墙-板结构不适用于特别不规则的建筑。

3.0.5盒式螺栓连接墙-板结构房屋的层数和总高度限值应符合表

的规定，层高不应超过4m。

表3.0.5盒式螺栓连接墙-板结构房屋的层数和总高度限值

抗震设防烈度6度7度8度

高度（m）18159

层数653

注：1房屋的总高度指室外地面到主要屋面板板顶或檐口的高度，半地下

室从地下室室内地面算起，全地下室和嵌固条件好的半地下室应允

许从室外地面算起；对带阁楼的坡屋面应算到山尖墙的1/2高度处；

2室内外高差大于0.6m时，房屋总高度应允许比表中的数据适当增

加，但增加量应少于1.0m；

3乙类的盒式螺栓连接墙-板结构房屋仍按本地区设防烈度查表，其

层数应减少一层且总高度应降低3m。

3.0.6抗震设防烈度为6、7、8度时，抗震设防类别为丙类的盒式

螺栓连接墙-板结构房屋的抗震等级应分别按四、四、三级采用，抗震

5

设防类别为乙类的盒式螺栓连接墙-板结构房屋的抗震等级应分别按四、

三、二级采用。

3.0.7盒式螺栓连接墙-板结构房屋的最大高宽比不宜超过表3.0.7

的规定。

表3.0.7盒式螺栓连接墙-板结构房屋的最大高宽比

抗震设防烈度6度7度8度

最大高宽比2.52.52.0

3.0.8预制混凝土构件深化设计，应符合下列规定：

1应符合模数协调原则，优化预制构件的尺寸，减少预制构件

的种类和拼装次数；

2应满足制作、堆放、运输以及施工吊装要求，并应便于施工

安装和进行质量控制及验收；

3应满足建筑、结构、设备与管线、内装等各专业对设计、制

作和施工安装等环节的要求；

4应对构件的脱模、吊装、运输、堆放、施工等环节的受力状

况进行核算。

3.0.9内装设计宜采用工业化生产的集成内装部品部件，应减少施

工现场的湿作业。

3.0.10二次装修时不应损坏楼板、墙板等结构构件及构件之间的连

接。

6

4材料

4.1混凝土、钢筋和钢材

4.1.1混凝土、钢筋和钢材的力学性能指标应符合现行国家标

准《混凝土结构设计规范》GB50010和《钢结构设计标准》GB

50017的有关规定。

4.1.2空心墙板混凝土强度等级不应低于C30，其它预制构件

的混凝土强度等级不宜低于C30。空心楼板拼缝后浇混凝土强度

等级不应低于空心楼板的混凝土强度等级。

4.1.3钢筋焊接网的钢筋性能应符合现行行业标准《钢筋焊接

网混凝土结构技术规程》JGJ114的有关规定，焊接质量应符合现

行行业标准《钢筋焊接及验收规程》JGJ18的有关规定。

4.2连接材料

4.2.1用于连接预制混凝土构件的连接盒和预埋件的材料应符

合现行国家标准《混凝土结构设计规范》GB50010和《钢结构设

计标准》GB50017的规定。

4.2.2预埋套筒材料及实测力学性能应符合现行行业标准《钢

筋机械连接套筒》JG/T163的有关规定。

4.2.3连接用焊接材料、螺栓、套筒等紧固件的材料应符合国

家现行标准《钢结构设计标准》GB50017、《钢结构焊接规范》

GB50661和《钢筋焊接及验收规程》JGJ18等的规定。

4.2.4连接夹心保温外墙板内、外叶板的拉结件宜采用纤维增

强塑料（FRP）拉结件或不锈钢拉结件，并应符合下列要求：

1当采用纤维增强塑料（FRP）拉结件时：

1）纤维增强塑料（FRP）拉结件在保温层中的横截面积不应

小于50mm2，横截面任一方向尺寸（边长或直径）不宜

7

小于3mm；

2）纤维增强塑料（FRP）拉结件的抗拔承载力和抗剪承载

力应符合表4.2.4-1的规定；

表4.2.4-1纤维增强塑料（FRP）拉结件材料力学性能指标

项目性能指标试验方法

拉伸强度标准值（MPa）≥700

《预制保温墙体用纤维

拉伸弹性模量（GPa）≥40增强塑料（FRP）连接件》JG/T

层间剪切强度标准值561

≥30

（MPa）

注：表中各项强度应为具有95%保证率的标准值，弹性模量为平均值。

3）纤维增强塑料（FRP）拉结件的纤维体积含量不宜低于

60%。当采用玻璃纤维增强塑料时，应选用高强型、含碱

量小于0.8%的无碱玻璃纤维或耐碱型玻璃纤维，不得使

用中碱玻璃纤维及高碱玻璃纤维；

4）纤维增强塑料（FRP）拉结件尚应符合《预制保温墙体用

纤维增强塑料连接件》JG/T561的相关规定。

2当采用不锈钢拉结件时：

1）不锈钢拉结件用不锈钢宜采用统一数字代号为S316XX系

列的奥氏体型不锈钢，并应符合现行国家标准《不锈钢棒》

GB/T1220、《不锈钢冷加工钢棒》GB/T4226、《不锈钢

冷轧钢板和钢带》GB/T3280和《不锈钢热轧钢板和钢带》

GB/T4237的有关规定；

2）不锈钢拉结件的抗拉、抗压强度标准值应取其规定非比例

延伸强度RP0.2，不锈钢材料的抗力分项系数取1.165，

抗剪强度设计值可按其抗拉强度设计值的58%采用，弹性

模量、泊松比和线膨胀系数可按表4.2.4-2采用。

8

表4.2.4-2不锈钢拉结件材料力学性能指标

项目性能指标

弹性模量（MPa）1.93105

泊松比0.3

线膨胀系数（/℃）1.60×10-5

4.2.5螺栓孔中的灌浆料应采用水泥基灌浆料，灌浆料的性能应满

足表4.2.5要求。

表4.2.5灌浆料性能要求

项目性能指标试验方法

《普通混凝土拌合物性能试验

泌水率（%）0

方法标准》GB/T50080

流动度初始≥200《水泥基灌浆材料应用技术

(mm)30min保留值≥150规范》GB/T50448

1d≥35

抗压

《水泥基灌浆材料应用技术

强度3d≥55

规范》GB/T50448

(MPa)

28d≥80

竖向3h≥0.02

《水泥基灌浆材料应用技术

膨胀率24h与3h的

0.02~0.50规范》GB/T50448

(%)膨胀率之差

《混凝土外加剂匀质性试验

氯离子含量(%)≤0.06

方法》GB/T8077

4.2.6连接用坐浆料的性能要求应满足表4.2.6要求。

9

表4.2.6坐浆料性能要求

项目性能指标试验方法

胶砂

初始≥150《水泥胶砂流动度测定方法》

流动度

GB/T2419

（mm）30min≥140

《普通混凝土拌合物性能试验

泌水率（%）0

方法标准》GB/T50080

《建筑砂浆基本性能试验

初凝时间（h）≥2

方法标准》JGJ/T70

1d≥30

抗压强度《水泥胶砂强度检验

3d≥40

(MPa)方法（ISO法）》GB/T17671

28d≥50

《混凝土外加剂匀质性试验方法》

氯离子含量(%)≤0.06

GB/T8077

4.3其他材料

4.3.1预制构件脱模、翻转、吊装用内埋式螺母或内埋式吊钉及配

套的吊具，应根据相应的产品标准和应用技术规定选用；当采用吊环

时，应采用未经冷加工的HPB300钢筋或Q235B圆钢制作。

4.3.2夹心保温外墙板接缝处密封材料应与预制混凝土具有适应性，

并具有低模量、高弹性、防霉、防水、耐候等性能，除应满足设计要

求外，其性能应满足国家现行及行业标准《建筑密封胶分级和要求》

GB/T22083、《混凝土接缝用建筑密封胶》JC/T881及相关规定。

4.3.3接缝中的防火封堵材料和背衬材料应符合现行国家标准《建

筑设计防火规范》GB
