GB/T 14408-1993 一般工程与结构用低合金铸钢件

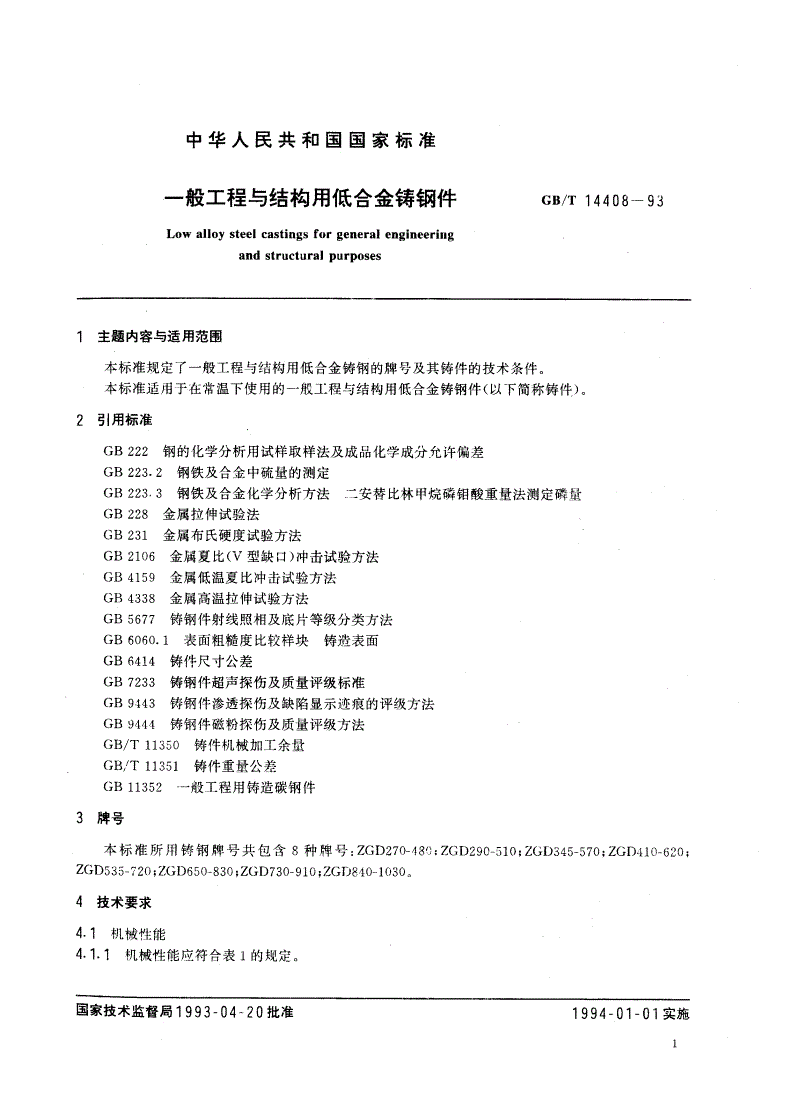

中华人民共和国国家标准

一般工程与结构用低合金铸钢件GB/T14408一93

Lowalloysteelcastin翻‘forgeneralengineering

andstructuralpurposes

1主题内容与适用范围

本标准规定了一般工程与结构用低合金铸钢的牌号及其铸件的技术条件

本标准适用于在常温下使用的一般工程与结构用低合金铸钢件(以下简称铸件)。

2引用标准

GB222钢的化学分析用试样取样法及成品化学成分允许偏差

GB223.2钢铁及合金中硫量的测定

GB223.3钢铁及合金化学分析方法二安替比林甲烷磷铂酸重量法测定磷量

GB228金属拉伸试验法

GB231能属布氏硬度试验方法

GB2106金属夏比(V型缺日)冲击试验方法

GB4159金属低温夏比冲击试验方法

GB4338金属高温拉伸试验方法

GB5677铸钢件射线照相及底片等级分类方法

GB6060.1表面粗糙度比较样块铸造表面

GB6414铸件尺寸公差

GB7233铸钢件超声探伤及质量评级标准

GB9443铸钢件渗透探伤及缺陷显示迹痕的评级方法

GB9444铸钢件磁粉探伤及质量评级方法

GBIT11350铸件机械加工余量

GBIT11351铸件重量公差

GB11352一般工程用铸造碳钢件

3牌号

木标准所用铸钢牌号共包含8种牌号:ZGD270-480;ZGD290-510;ZGD345-570;ZGD410-620

ZGD535-720;ZGD650-830;ZGD730-910;ZGD840一10300

4技术要求

41机械性能

4门.1机械性能应符合表1的规定

国家技术监督局1993一04一20批准1994一01一01实施

Gs/T14408一93

表1机械性能

最小值

屈服强度抗拉强度延伸率收缩率

牌号

氏或凡。几00

MPaMPa%%

ZGD270-4802704801835

ZGD290-5102905101635

ZGD345-5703455701435

ZGD410-6204106201335

ZGD535-7205357201230

ZGD650-8306508301O25

ZGD730-910730910822

ZGD840-10308401030620

注:表中机械性能值取自28mm厚标准试块

4.1.2若以冲击功作为检验指标，可代替断面收缩率。冲击试样应采用V型缺口，具体数值由供需双

方协商确定

4.2化学成分

4.2.1各牌号化学成分中的硫、磷含量应符合表2规定。

4.2.2除非供需双方另有规定，各牌号的化学成分由供方确定，并且除硫、磷外，其它元素不作为验收

依据。

表2
