JJF 1870-2020 倾斜摇摆试验台校准规范

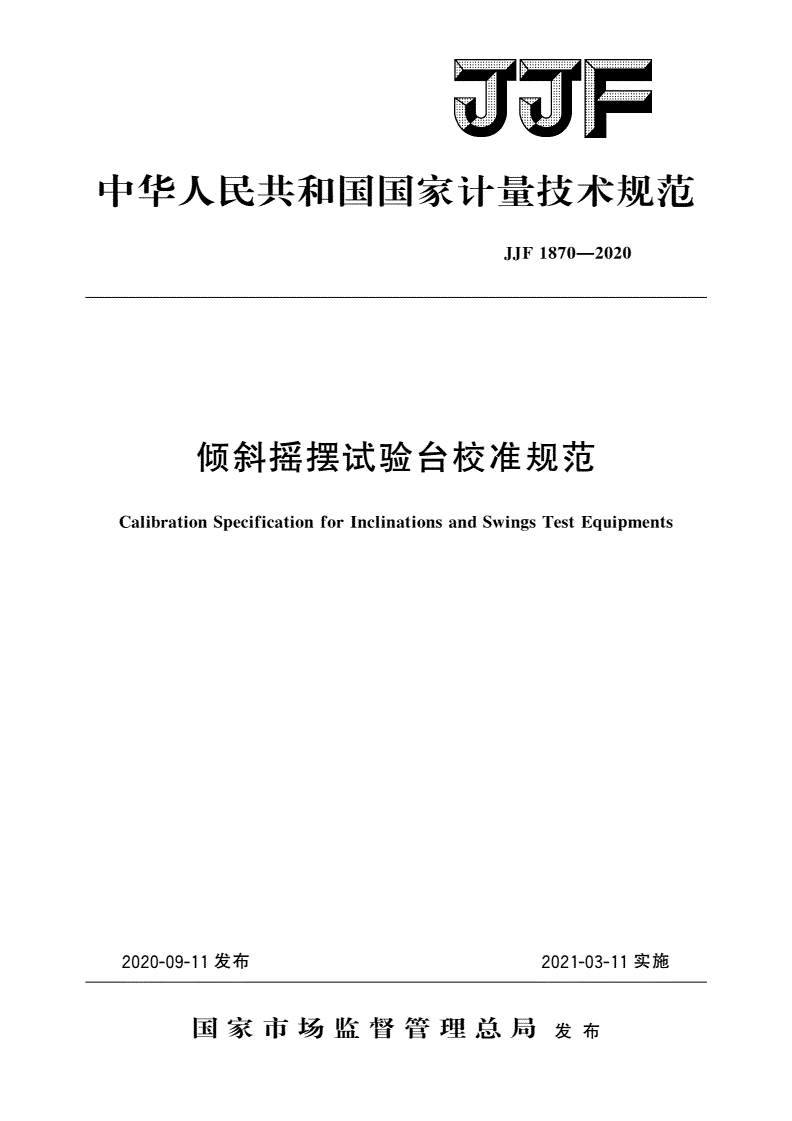

中华人民共和国国家计量技术规范

JJF1870—2020

倾斜摇摆试验台校准规范

CalibrationSpecificationforInclinationsandSwingsTestEquipments

2020-09-11发布2021-03-11实施

国家市场监督管理总局发布

JJF1870—2020

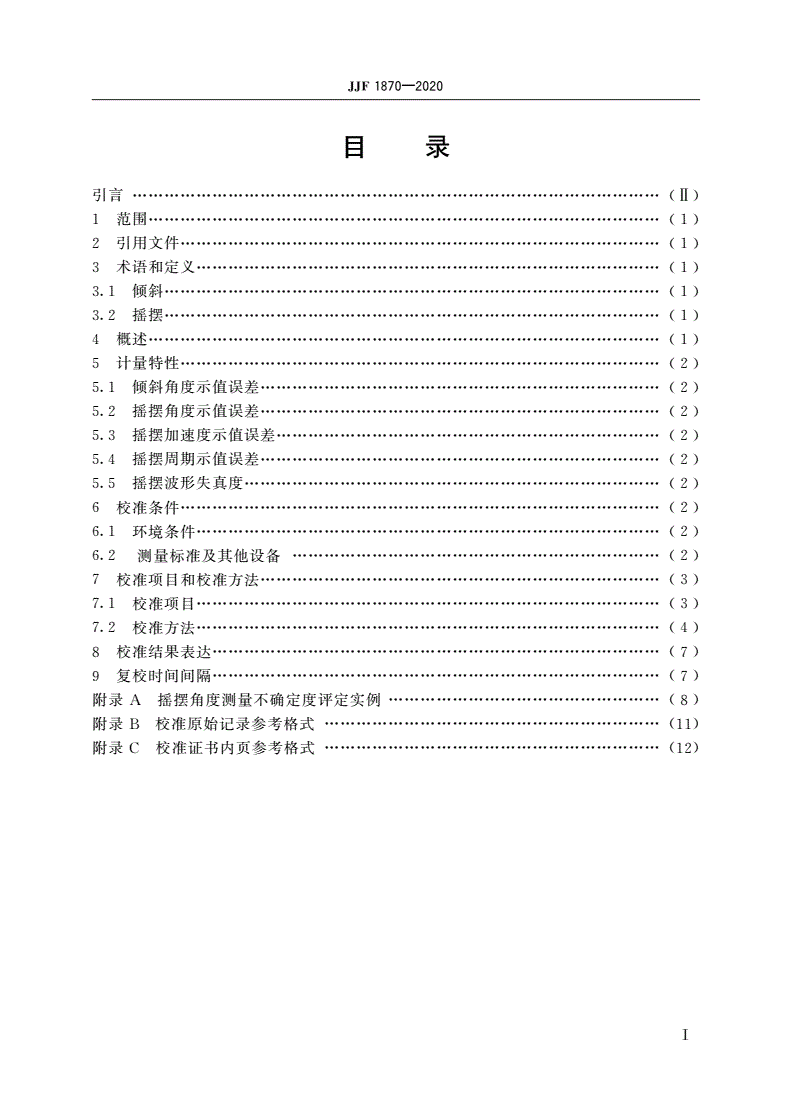

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语和定义

3……………(1)

倾斜

3.1…………………(1)

摇摆

3.2…………………(1)

概述

4……………………(1)

计量特性

5………………(2)

倾斜角度示值误差

5.1…………………(2)

摇摆角度示值误差

5.2…………………(2)

摇摆加速度示值误差

5.3………………(2)

摇摆周期示值误差

5.4…………………(2)

摇摆波形失真度

5.5……………………(2)

校准条件

6………………(2)

环境条件

6.1……………(2)

测量标准及其他设备

6.2……………(2)

校准项目和校准方法

7…………………(3)

校准项目

7.1……………(3)

校准方法

7.2……………(4)

校准结果表达

8…………(7)

复校时间间隔

9…………(7)

附录摇摆角度测量不确定度评定实例

A……………(8)

附录校准原始记录参考格式

B………(11)

附录校准证书内页参考格式

C………(12)

Ⅰ

JJF1870—2020

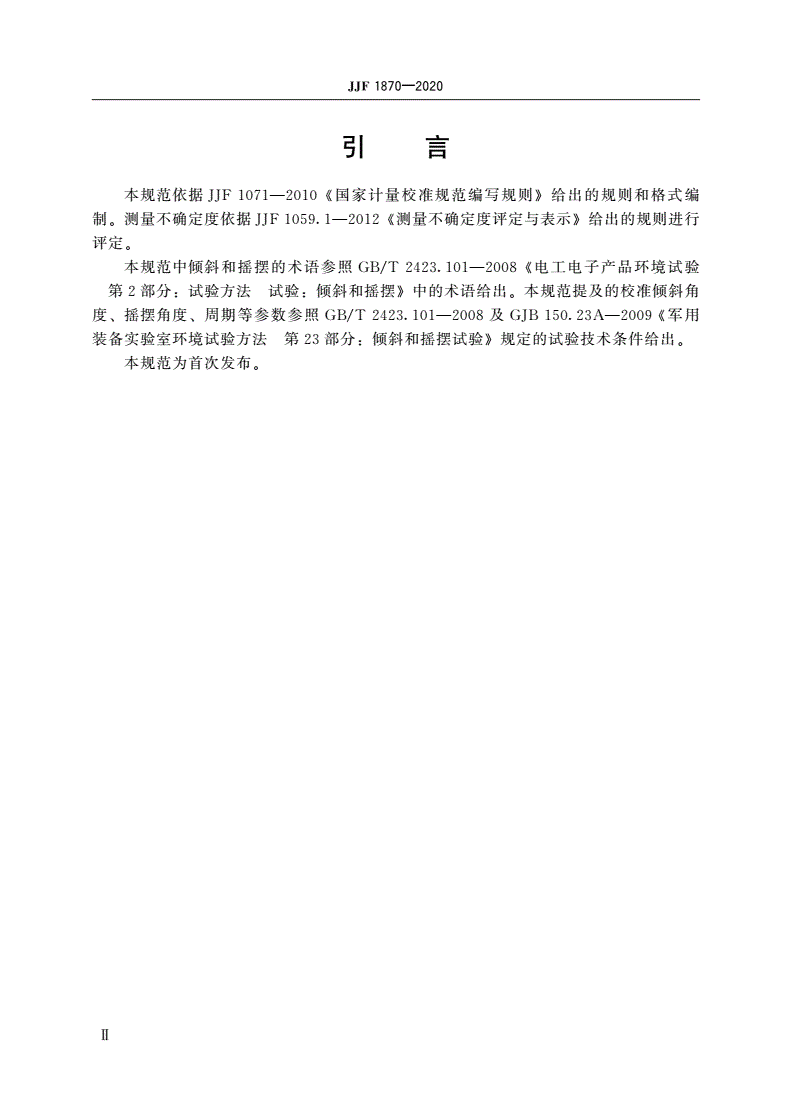

引言

本规范依据国家计量校准规范编写规则给出的规则和格式编

JJF1071—2010《》

制测量不确定度依据测量不确定度评定与表示给出的规则进行

。JJF1059.1—2012《》

评定

。

本规范中倾斜和摇摆的术语参照电工电子产品环境试验

GB/T2423.101—2008《

第部分试验方法试验倾斜和摇摆中的术语给出本规范提及的校准倾斜角

2::》。

度摇摆角度周期等参数参照及军用

、、GB/T2423.101—2008GJB150.23A—2009《

装备实验室环境试验方法第部分倾斜和摇摆试验规定的试验技术条件给出

23:》。

本规范为首次发布

。

Ⅱ

JJF1870—2020

倾斜摇摆试验台校准规范

1范围

本规范适用于倾斜摇摆试验台以下简称试验台的校准

()。

2引用文件

本规范引用了下列文件

:

电动振动试验系统

JJG948

测量不确定度评定与表示

JJF1059.1—2012

振动冲击转速计量术语及定义

JJF1156—2006

电工电子产品环境试验第部分试验方法试验倾

GB/T2423.101—20082::

斜和摇摆

军用装备实验室环境试验方法第部分倾斜和摇摆

GJB150.23A—200923:

试验

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3术语和定义

倾斜

3.1inclinations

包括纵倾横倾两种形式纵倾是船舶中纵剖面垂直于静止水面但是中横剖面与

、。,

铅锤面成一纵倾角时的浮态横倾是船舶中横剖面垂直于静止水面但是中纵剖面与铅

。,

锤面成一横倾角时的浮态

。

摇摆

3.2swings

有纵摇横摇艏摇纵荡横荡和垂荡六种形式横摇纵摇和艏摇是指船舶绕

、、、、。、

其纵向横向和垂向个坐标轴所做的交变性角位移运动纵荡横荡和垂荡是指船舶

、3;、

沿其纵向横向和垂向个坐标轴所做的往复性平移运动

、3。

4概述

倾斜摇摆试验台用于模拟船舶由于海损事故操纵装载不平衡和风力造成的倾斜

、、

摇摆环境以及由船舶受风力海浪等外力作用所造成的正弦摇摆和正弦直线运动等环

,、

境试验台可以模拟产生纵倾横倾纵摇横摇艏摇纵荡横荡和垂荡及其相互

。、、、、、、

耦合的运动试验台倾斜摇摆方向定义如图所示

。1。

1

JJF1870—2020

图倾斜摇摆试验台倾斜和摇摆方向

1

X纵荡Y横荡Z垂荡横倾横摇纵倾纵摇艏摇

—;—;—;1—/;2—/;3—

5计量特性

倾斜角度示值误差

5.1

试验台倾斜角度示值与实际测量倾斜角度的偏差包括纵倾角度示值误差和横倾角

,

度示值误差

。

摇摆角度示值误差

5.2

试验台摇摆角度示值与实际测量摇摆角度的偏差包括纵摇角度示值误差横摇角

,、

度示值误差和艏摇角度示值误差

。

摇摆加速度示值误差

5.3

试验台摇摆加速度示值与实际测量摇摆加速度的偏差包括纵荡加速度示值误差

,、

横荡加速度示值误差和垂荡加速度示值误差

。

摇摆周期示值误差

5.4

试验台摇摆周期示值与实际测量摇摆周期的偏差包括纵摇横摇艏摇纵荡

,、、、、

横荡和垂荡种工况的周期示值误差

6。

摇摆波形失真度

5.5

试验台摇摆波形的谐波失真度包括纵摇横摇艏摇纵荡横荡和垂荡种工

,、、、、6

况的波形失真度

。

注:以上计量特性要求可以参照国家标准或国家军用标准相应条款给出的技术指标要求。

6校准条件

环境条件

6.1

温度

6.1.1:(20±15)℃。

相对湿度不大于

6.1.2:90%。

实验室及其周围环境应无强振动和冲击源无强电磁场强声场的干扰

6.1.3,、。

测量标准及其他设备

6.2

动态信号分析仪

6.2.1

主要用于摇摆幅值周期和波形失真度的测量技术指标满足以下要求

、。:

2

JJF1870—2020

频率范围

a):0.1Hz~10kHz;

电压测量不确定度k

b):0.5%(=2);

时间测量不确定度k

c):0.1%(=2)。

数字电压表

6.2.2

主要用于倾斜测量技术指标满足以下要求

。:

直流电压范围

a):-100V~+100V;

电压测量不确定度k

b):0.1%(=2)。

具有零频响应的加速度计

6.2.3

选用具有零频响应的高灵敏度加速度计以下简称加速度计例如变电容式加速

(),

度计应变加速度计和伺服加速度计等技术指标满足以下要求

、。:

频率范围

a):DC~60Hz;

频率响应在范围内小于

b):DC~60Hz2%;

横向灵敏度不大于

c):3%;

测量不确定度k

d):2.0%(=2)。

倾角传感器

6.2.4

主要用于倾斜测量技术指标满足以下要求

。:

角度测量范围

a):±70°;

测量不确定度k

b):0.1°(=2)。

转角传感器

6.2.5

主要用于艏摇测量技术指标满足以下要求

。:

频率范围

a):0.1Hz~60Hz;

转角测量范围

b):±20°;

测量不确定度k

c):2.0%(=2)。

7校准项目和校准方法

为满足不同的倾斜和摇摆试验标准的要求试验台应在空载条件下进行其计量特性

,

的校准试验台的校准可以根据试验台的实际特性指标及用户要求选择本规范中适用的

,

项目进行

。

校准项目

7.1

校准项目如表所示

1。

表1校准项目表

序号项目校准设备

倾斜角度示值误差数字电压表加速度计或倾角传感器

1,

摇摆角度示值误差动态信号分析仪加速度计转角传感器

2,,

摇摆加速度示值误差动态信号分析仪
