GB/T 45602-2025 船舶与海洋技术 可调式滚轮闸刀掣链器

ICS4702050

CCSU.21.

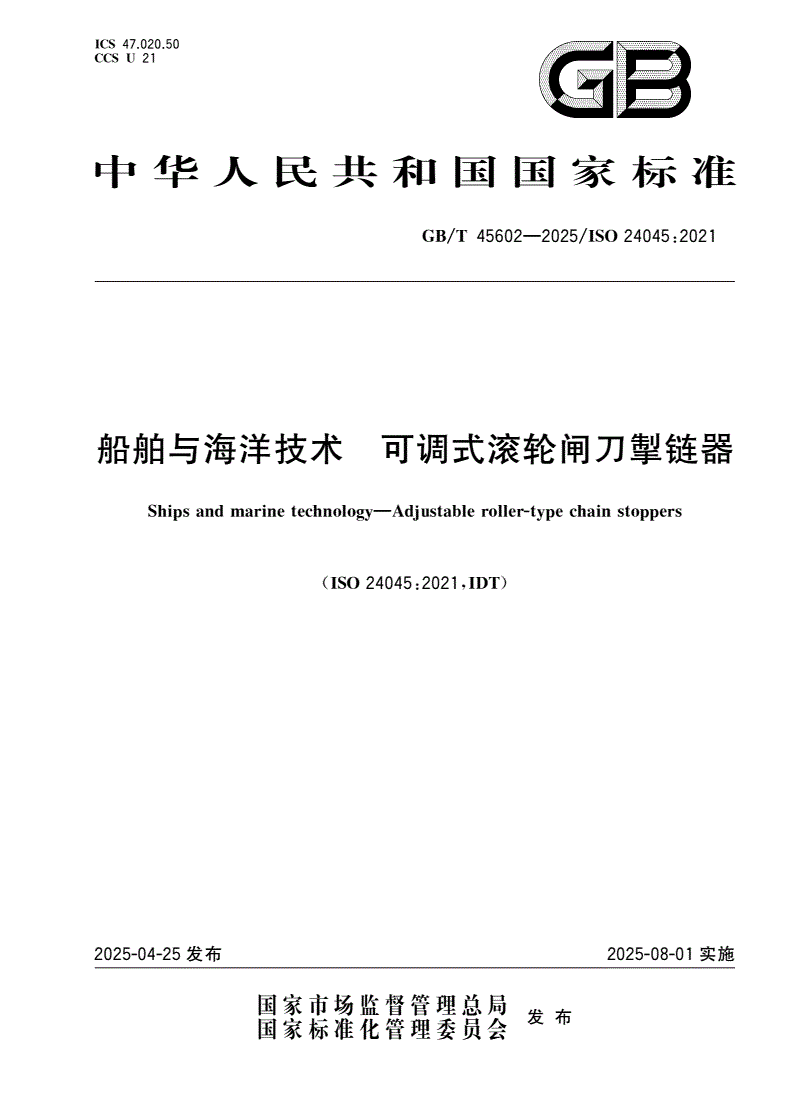

中华人民共和国国家标准

GB/T45602—2025/ISO240452021

:

船舶与海洋技术可调式滚轮闸刀掣链器

Shipsandmarinetechnology—Adjustableroller-typechainstoppers

ISO240452021IDT

(:,)

2025-04-25发布2025-08-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T45602—2025/ISO240452021

:

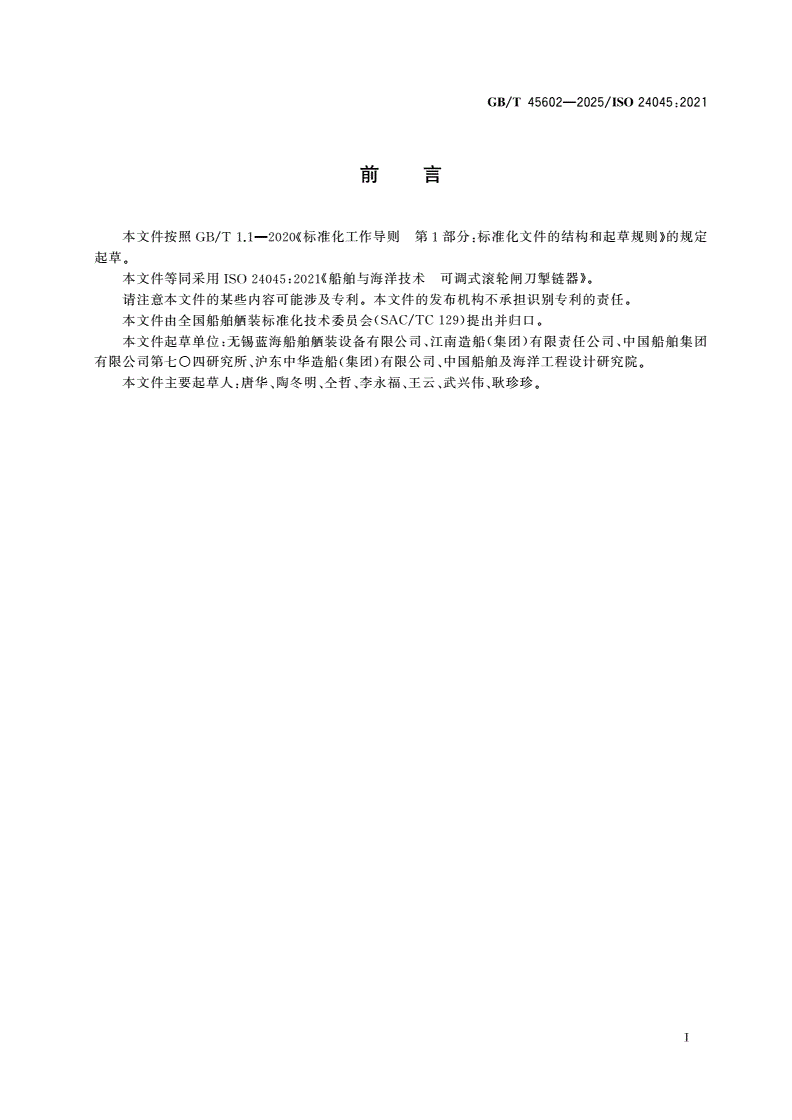

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件等同采用船舶与海洋技术可调式滚轮闸刀掣链器

ISO24045:2021《》。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由全国船舶舾装标准化技术委员会提出并归口

(SAC/TC129)。

本文件起草单位无锡蓝海船舶舾装设备有限公司江南造船集团有限责任公司中国船舶集团

:、()、

有限公司第七〇四研究所沪东中华造船集团有限公司中国船舶及海洋工程设计研究院

、()、。

本文件主要起草人唐华陶冬明仝哲李永福王云武兴伟耿珍珍

:、、、、、、。

Ⅰ

GB/T45602—2025/ISO240452021

:

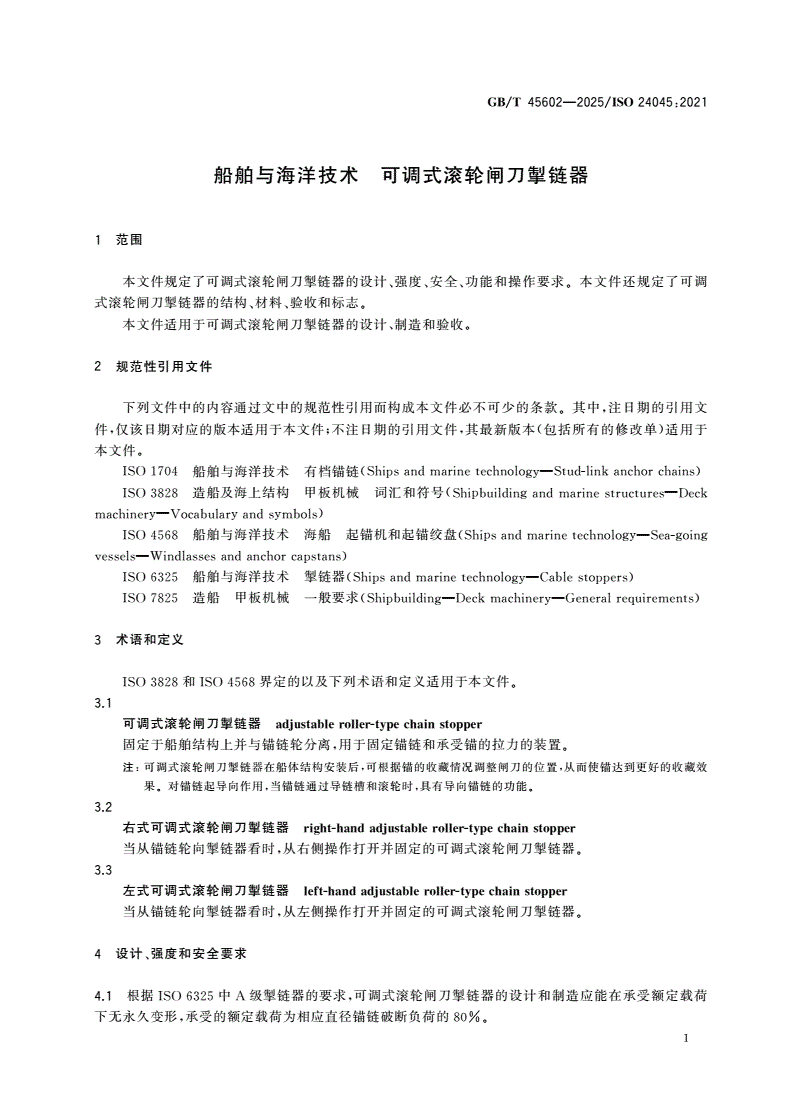

船舶与海洋技术可调式滚轮闸刀掣链器

1范围

本文件规定了可调式滚轮闸刀掣链器的设计强度安全功能和操作要求本文件还规定了可调

、、、。

式滚轮闸刀掣链器的结构材料验收和标志

、、。

本文件适用于可调式滚轮闸刀掣链器的设计制造和验收

、。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

船舶与海洋技术有档锚链

ISO1704(Shipsandmarinetechnology—Stud-linkanchorchains)

造船及海上结构甲板机械词汇和符号

ISO3828(Shipbuildingandmarinestructures—Deck

machinery—Vocabularyandsymbols)

船舶与海洋技术海船起锚机和起锚绞盘

ISO4568(Shipsandmarinetechnology—Sea-going

vessels—Windlassesandanchorcapstans)

船舶与海洋技术掣链器

ISO6325(Shipsandmarinetechnology—Cablestoppers)

造船甲板机械一般要求

ISO7825(Shipbuilding—Deckmachinery—Generalrequirements)

3术语和定义

和界定的以及下列术语和定义适用于本文件

ISO3828ISO4568。

31

.

可调式滚轮闸刀掣链器adjustableroller-typechainstopper

固定于船舶结构上并与锚链轮分离用于固定锚链和承受锚的拉力的装置

,。

注可调式滚轮闸刀掣链器在船体结构安装后可根据锚的收藏情况调整闸刀的位置从而使锚达到更好的收藏效

:,,

果对锚链起导向作用当锚链通过导链槽和滚轮时具有导向锚链的功能

。,,。

32

.

右式可调式滚轮闸刀掣链器right-handadjustableroller-typechainstopper

当从锚链轮向掣链器看时从右侧操作打开并固定的可调式滚轮闸刀掣链器

,。

33

.

左式可调式滚轮闸刀掣链器left-handadjustableroller-typechainstopper

当从锚链轮向掣链器看时从左侧操作打开并固定的可调式滚轮闸刀掣链器

,。

4设计强度和安全要求

、

41根据中级掣链器的要求可调式滚轮闸刀掣链器的设计和制造应能在承受额定载荷

.ISO6325A,

下无永久变形承受的额定载荷为相应直径锚链破断负荷的

,80%。

1

GB/T45602—2025/ISO240452021

:

42锚链的公称规格应符合中的级要求

.ISO17043。

43可调式滚轮闸刀掣链器应满足对甲板机械的一般要求和的要求

.ISO78254.4、4.5。

44在中额定载荷的设计应力不应超过材料的屈服应力可调式滚轮闸刀掣链器的设计应能防止

.4.1,

链环高弯曲力矩的产生可调式滚轮闸刀掣链器的强度应按照附录计算

。A。

45可调式滚轮闸刀掣链器的闸刀在关闭位置时应能可靠有效地防止其逐渐运动到打开位置避免释

.,

放锚链使其抛出在打开闸刀时应操作方便并能可靠地固定

。,。

46可调式滚轮闸刀掣链器制造注意事项见附录

.B。

5功能和操作要求

51可调式滚轮闸刀掣链器应安装在起锚机和锚链筒之间在船舶航行中能有效地控制锚链在船舶

.,,

锚泊时能有效地锁住锚链并能承受锚链的公称破断负荷

,80%。

52可调式滚轮闸刀掣链器操作应方便和安全因误操作可能对操作者产生危险的部件应装有锁紧

.。

装置

。

53在无负载的状态下可调式滚轮闸刀掣链器应能手动操作直径以下锚链的操作力不应

.,。84mm

超过直径或以上的锚链其操作力不应超过

350N,84mm500N。

6结构

61可调式滚轮闸刀掣链器的结构按图主要尺寸按表

.1,1。

标引序号说明

:

支座垫圈

1———;10———;

滚轮开口销

2———;11———;

衬套平衡块

3———;12———;

轴调整垫块

4———;13———;

油杯止动板

5———;14———;

导链槽螺栓

6———;15———;

闸刀平衡块固定座

7———;16———;

插销带舌插销

8———;17———。

销轴

9———;

注此图为左式可调式滚轮闸刀掣链器右式与之对称

:,。

图1可调式滚轮闸刀掣链器的结构

2

GB/T45602—2025/ISO240452021

:

表1可调式滚轮闸刀掣链器的主要尺寸

公称锚链尺寸BBDadLLLLHHT质量

1d1
