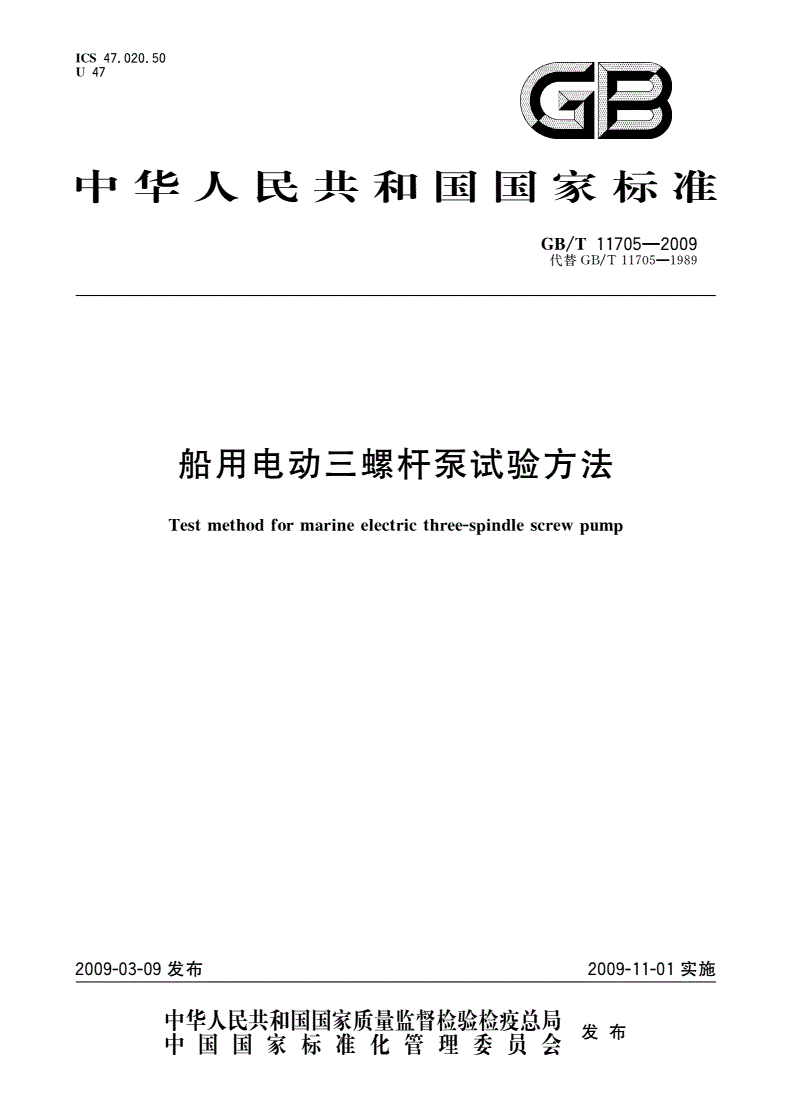

GB/T 11705-2009 船用电动三螺杆泵试验方法

ICS47.020.50

U47

中华人民共和国国家标准

GB/T11705—2009

代替GB/T11705—1989

船用电动三螺杆泵试验方法

Testmethodformarineelectricthree-spindlescrewpump

2009-03-09发布2009-11-01实施

发布

GB/T11705—2009

-1.Z-—1—

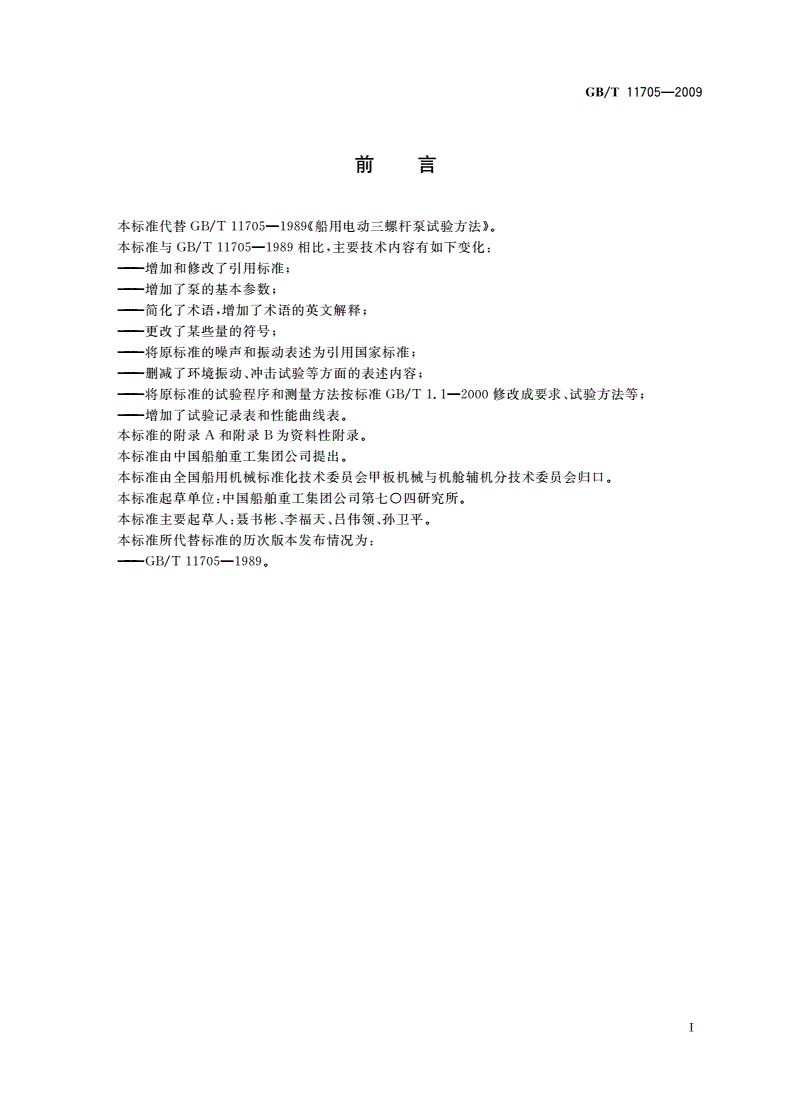

刖弓

本标准代替GB/T11705—1989《船用电动三螺杆泵试验方法》。

本标准与GB/T11705—1989相比，主要技术内容有如下变化：

——增加和修改了引用标准；

——增加了泵的基本参数；

——简化了术语，增加了术语的英文解释；

更改了某些量的符号；

——将原标准的噪声和振动表述为引用国家标准；

——删减了环境振动、冲击试验等方面的表述内容；

—将原标准的试验程序和测量方法按标准GB/T1.1-2000修改成要求、试验方法等;

增加X*试验记录表和性能曲线表。

本标准的附录A和附录B为资料性附录。

本标准由中国船舶重工集团公司提出。

本标准由全国船用机械标准化技术委员会甲板机械与机舱辅机分技术委员会归口。

本标准起草单位：中国船舶重工集团公司第七O四研究所。

本标准主要起草人：聂书彬、李福天、吕伟领、孙卫平。

本标准所代替标准的历次版本发布情况为：

——GB/T11705—1989O

T

GB/T11705—2009

船用电动三螺杆泵试验方法

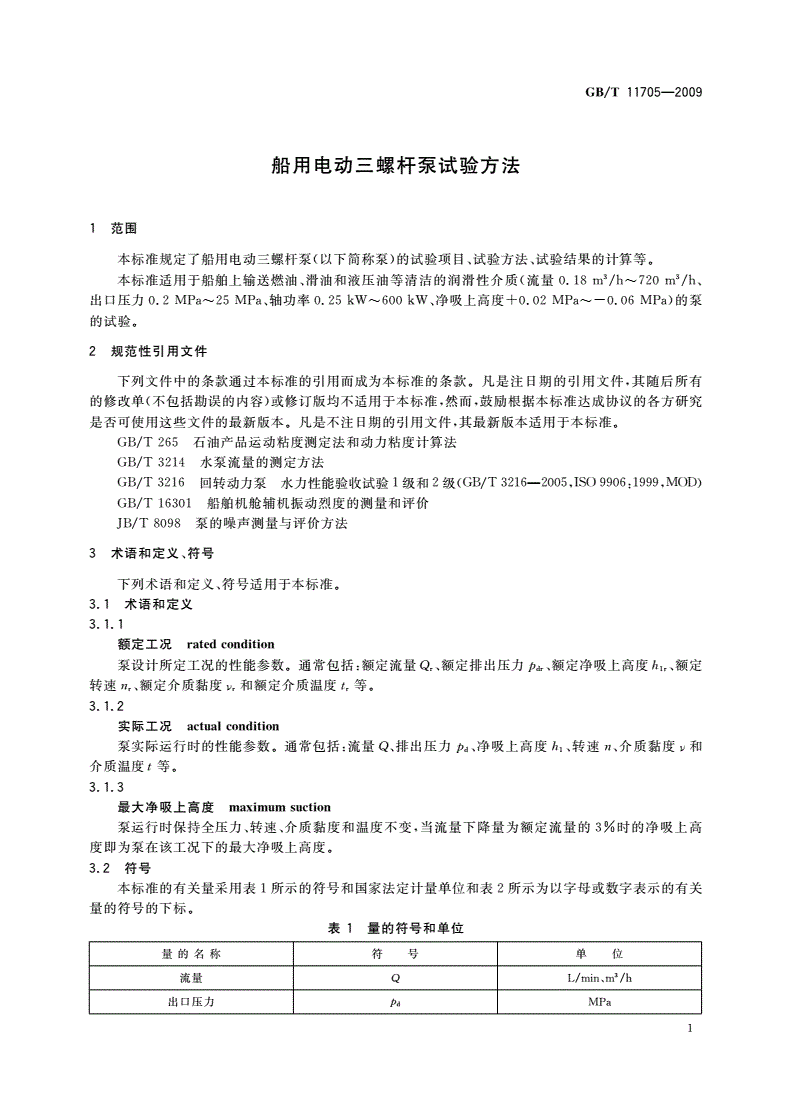

1范围

本标准规定了船用电动三螺杆泵（以下简称泵）的试验项目、试验方法、试验结果的计算等。

本标准适用于船舶上输送燃油、滑油和液压油等清洁的润滑性介质（流量0.18应/h〜720m：7h.

出口压力0.2MPa〜25MPa、轴功率0.25kW~600kW、净吸上高度+0.02MPa〜一0.06MPa）的泵

的试验。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T265石油产品运动粘度测定法和动力粘度计算法

GB/T3214水泵流量的测定方法

GB/T3216回转动力泵水力性能验收试验1级和2级（GB/T3216—2005,ISO9906：1999,MOD）

GB/T16301船舶机舱辅机振动烈度的测量和评价

JB/T8098泵的噪声测量与评价方法

3术语和定义、符号

下列术语和定义、符号适用于本标准。

3.1术语和定义

3.1.1

额定工况ratedcondition

泵设计所定工况的性能参数。通常包括:额定流量Q、额定排出压力〃dr、额定净吸上高度/“r、额定

转速心、额定介质黏度几和额定介质温度乙等。

3.1.2

实际工况actualcondition

泵实际运行时的性能参数。通常包括：流量Q、排出压力加、净吸上高度氐、转速"、介质黏度p和

介质温度/等。

3.1.3

最大净吸上高度maximumsuction

泵运行吋保持全压力、转速、介质黏度和温度不变，当流量下降量为额定流量的3%吋的净吸上高

度即为泵在该工况下的最大净吸上高度。

3.2符号

本标准的有关量采用表1所示的符号和国家法定计量单位和表2所示为以字母或数字表示的有关

量的符号的下标。

表1量的符号和单位

量的名称符号单位

流量QL/min、m；'/h

出口压力MPa

1

GB/T11705—2009

表1（续）

量的名称符号单位

进口压力仇MPa

净吸上高度/<!m、MP“

转速nr/min

功率PkW

泵输入功率PrkW

泵输出功率PukW

黏度pmm2/s

温度/°C

机械效率可tn

容积效率

总效率7

振动烈度Urtnsmm/s

密度pkg/m3

表2作下标用的字母和数字

下标意义

r额定工况

1
