中华人民共和国国家标准

GB/T23903—2009

射线图像分辨力测试计

Resolutionindicatorsforrayimage

2009-05-26发布2009-12-01实施

发布

GB/T23903—2009

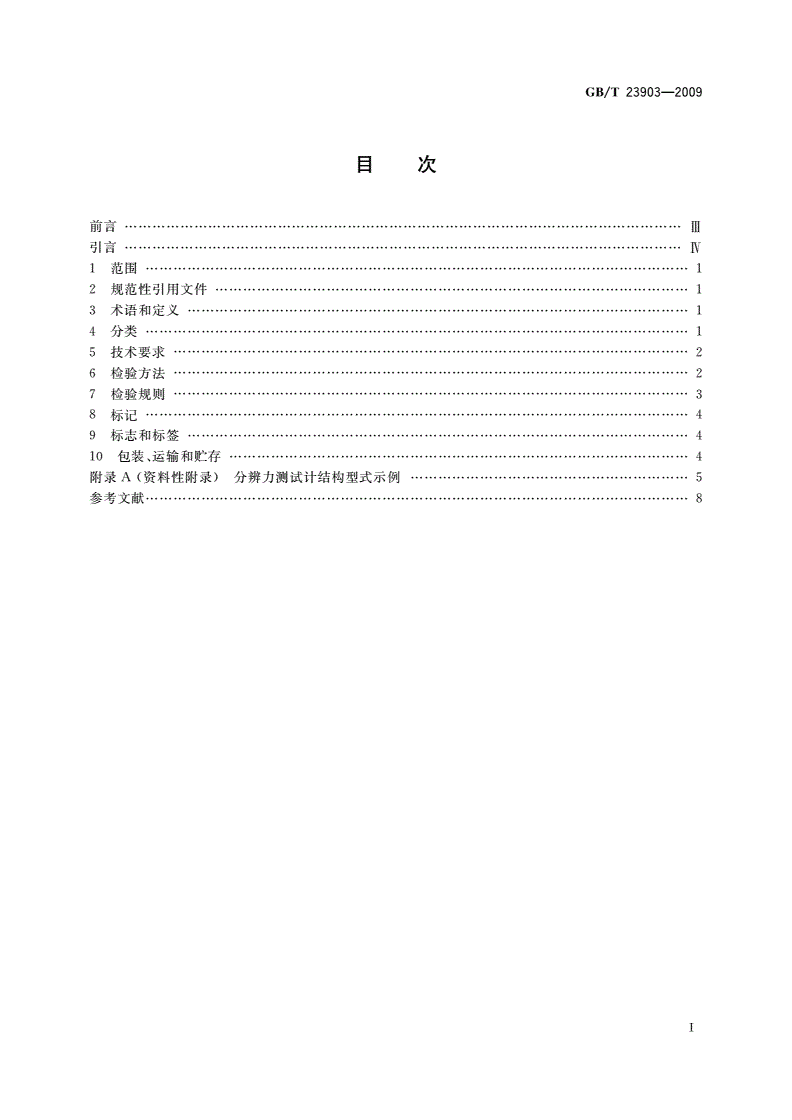

目次

前言ni

引言N

1范围1

2规范性引用文件1

3术语和定义1

4分类1

5技术要求2

6检验方法2

7检验规则3

8标记4

9标志和标签4

10包装、运输和贮存4

附录A（资料性附录）分辨力测试计结构型式示例5

参考文献8

T

GB/T23903—2009

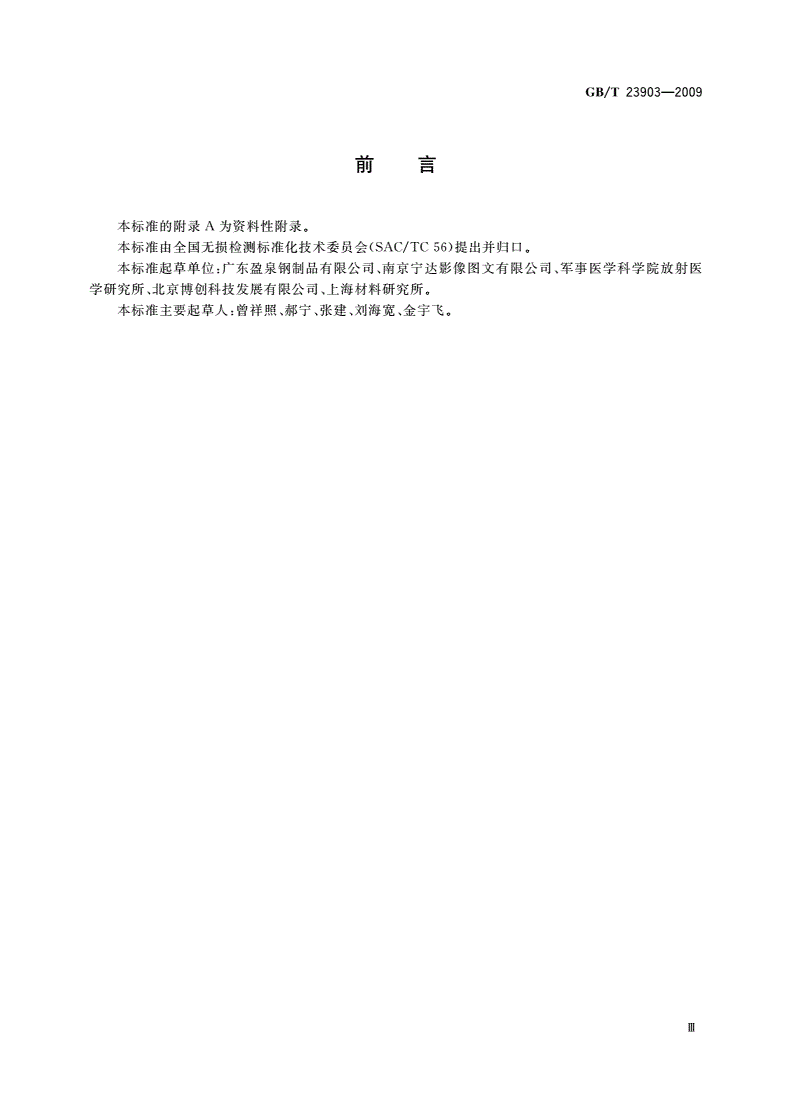

本标准的附录A为资料性附录。

本标准由全国无损检测标准化技术委员会(SAC/TC56)提出并归口。

本标准起草单位:广东盈泉钢制品有限公司、南京宁达影像图文有限公司、军事医学科学院放射医

学研究所、北京博创科技发展有限公司、上海材料研究所。

本标准主要起草人：曾祥照、郝宁、张建、刘海宽、金宇飞。

ni

GB/T23903—2009

引言

射线检测系统分辨力和射线检测图像分辨力以及射线照相底片分辨力是考核成像系统质量和图像

成像质量以及照相底片质量的重要指标，也是射线检测设备和检测图像质量验收的重要依据，需要用质

量检测器具对其进行客观的测量，这个器具便是射线成像用分辨力测试计。它能起到客观描述图像分

辨力的作用，直观地反映图像的分辨力性能指标，是成像检测质量控制系统的重要器具。分辨力测试计

不仅可用于射线常规检测，也可以用于射线数字成像检测、工业CT、医用CT、医用X光诊断设备及图

像质量的检测。

用分辨力测试计可测定X射线成像系统的可视分辨力、增感屏-胶片系统的分辨力、图像传输系统

的分辨力，也可测试成像系统的调制传递函数（MTF）。

标准中分辨力测试计的线对数列和结构形式为推荐性和提示性，可根据实际使用的需要选择相应

的结构和形式。

GB/T23903—2009

射线图像分辨力测试计

1范围

本标准规定了射线图像分辨力测试计的分类、技术要求和检验方法。

本标准适用于由铅合金或与其密度相当的金属制成的分辨力测试计。

本标准适用于分辨力测试计的型式检验和出厂检验。本标准也可作为用户订货的验收依据。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T1470铅及铅領合金板

GB/T12604.2无损检测术语射线照相检测（GB/T12604.2—2005,ISO5576：1997,

Non-destructivetesting—IndustrialX-rayandgamma-rayradiology—Vocabulary,IDT）

GB/T19001质量管理体系要求（GB/T19001—2008,IS（）9001：2008,IDT）

GB/T27025检测和校准实验室能力的通用要求（GB/T27025—2008,ISO/IEC17025：2005,

IDT）

3术语和定义

GB/T12604.2确立的以及下列术语和定义适用于本标准。

3.1

线条line

分辨力测试计中的规定长度和宽度的金属线，通常由铅、钮或铸等重金属制成。

3.2

线对linepair

由一根线条和与其宽度相等的相邻间距（空间）组成。

3.3

线对密度densityoflinepair

线对宽度方向上单位长度内的线对总数,单位为LP/mm0

3.4

线对束fagotoflinepair

由"根长度和宽度相同的线条和与其宽度相同的位于线条间的"一1个间距（空间）组成。

4分类

本标准所适用的分辨力测试计型式可按如下分类。

a）按线对束排列规律可分为：

1）等差排列；

2）等比排列。

b）按线对束排列可分为：

1）平行排列；
