DB37/T 3593.2-2019 乡村电力建设 第2部分：通用技术标准

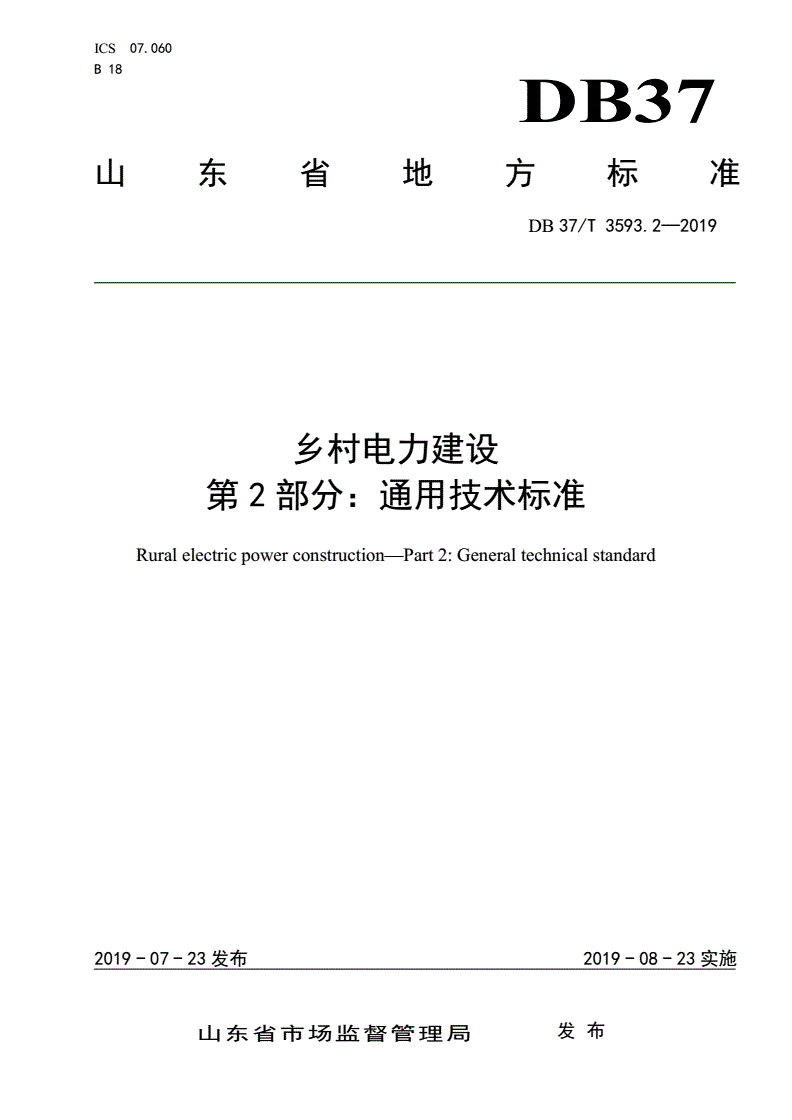

ICS07.060

B18

DB37

山东省地方标准

DB37/T3593.2—2019

乡村电力建设

第2部分：通用技术标准

Ruralelectricpowerconstruction—Part2:Generaltechnicalstandard

2019-07-23发布2019-08-23实施

山东省市场监督管理局发布

DB37/T3593.2—2019

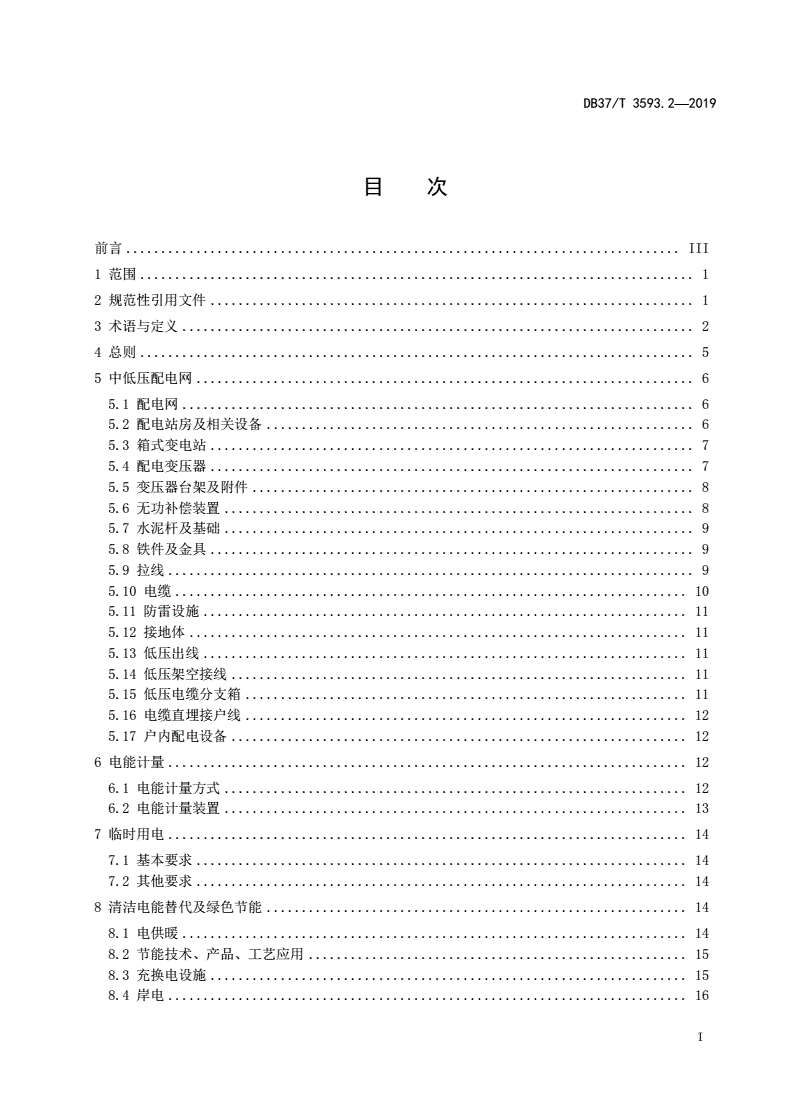

目次

前言...............................................................................III

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语与定义.........................................................................2

4总则...............................................................................5

5中低压配电网.......................................................................6

5.1配电网.........................................................................6

5.2配电站房及相关设备.............................................................6

5.3箱式变电站.....................................................................7

5.4配电变压器.....................................................................7

5.5变压器台架及附件...............................................................8

5.6无功补偿装置...................................................................8

5.7水泥杆及基础...................................................................9

5.8铁件及金具.....................................................................9

5.9拉线...........................................................................9

5.10电缆.........................................................................10

5.11防雷设施.....................................................................11

5.12接地体.......................................................................11

5.13低压出线.....................................................................11

5.14低压架空接线.................................................................11

5.15低压电缆分支箱...............................................................11

5.16电缆直埋接户线...............................................................12

5.17户内配电设备.................................................................12

6电能计量..........................................................................12

6.1电能计量方式..................................................................12

6.2电能计量装置..................................................................13

7临时用电..........................................................................14

7.1基本要求......................................................................14

7.2其他要求......................................................................14

8清洁电能替代及绿色节能............................................................14

8.1电供暖........................................................................14

8.2节能技术、产品、工艺应用......................................................15

8.3充换电设施....................................................................15

8.4岸电..........................................................................16

I

DB37/T3593.2—2019

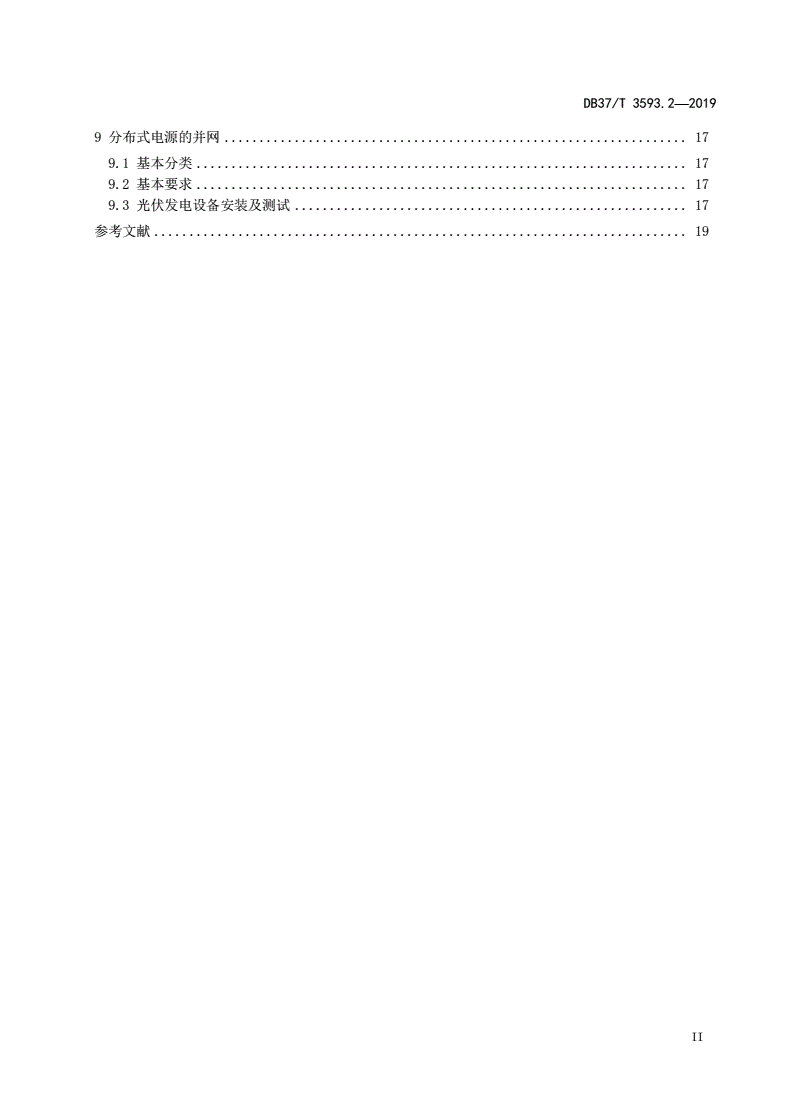

9分布式电源的并网..................................................................17

9.1基本分类......................................................................17

9.2基本要求......................................................................17

9.3光伏发电设备安装及测试........................................................17

参考文献............................................................................19

II

DB37/T3593.2—2019

前言

DB37/T3593乡村电力建设系列标准分为以下3个部分：

——第1部分：规划编制指南；

——第2部分：通用技术标准；

——第3部分：服务规范。

本部分为DB37/T3593的第2部分。

本部分按照GB/T1.1—2009给出的规则起草。

本部分由山东省市场监督管理局、国网山东省电力公司提出、归口并监督实施。

本部分起草单位：国网山东省电力公司。

本部分主要起草人：李民、孙冰莹、王治国、袁存兵、王庆华、文艳、孟海磊、郑富强、刘澍、翟

锦奎、陈晓东、赵辰宇、董啸、王志梁、鞠文杰、刘霄慧、李强、马法伟、左新斌。

III

DB37/T3593.2—2019

乡村电力建设第2部分：通用技术标准

1范围

本标准规定了乡村配电网建设、改造应遵循的主要技术原则。

本标准适用于山东省内指导以村为单位的乡村配电网建设工作。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T12325电能质量供电电压允许偏差

GB/T12326电能质量电压波动和闪变

GB/T13955剩余电流动作保护装置安装和运行

GB/T14549电能质量公用电网谐波

GB/T15543电能质量三相电压不平衡

GB/T15945电能质量电力系统频率偏差

GB/T16934电能计量柜

GB/T18487.1电动汽车传导充电系统第1部分：通用要求

GB/T19065电加热锅炉系统经济运行

GB/T19596电动汽车术语

GB/T20052三相变压器能效限定值及节能评价值

GB24819普通照明用LED模块安全要求

GB26859电力安全工作规程电力线路部分

GB26860电力安全工作规程发电厂和变电所电气部分

GB/T28569电动汽车交流充电桩电能计量

GB/T29316电动汽车充换电设施电能质量技术要求

GB/T29317电动汽车充换电设施术语

GB/T29781电动汽车充电站通用要求

GB/T32000美丽乡村建设指南

GB/T33592分布式电源并网运行控制规范

GB/T33593分布式电源并网技术要求

GB/T34932分布式光伏发电系统远程监控技术规范

GB/T36028.1靠港船舶岸电系统技术条件第1部分：高压供电

GB/T36028.2靠港船舶岸电系统技术条件第2部分：低压供电

GB50019工业建筑供暖通风与空气调节设计规范

GB/T50052供配电系统设计规范

GB/T50054低压配电设计规范

GB50056电热设备电力装置设计规范

1

DB37/T3593.2—2019

GB/T50062电力装置的继电保护和自动装置设计规范

GB50149电气装置安装工程母线装置施工及验收规范

GB50966电动汽车充电站设计规范

NB/T32015分布式电源接入配电网技术规定

NB/T33002电动汽车交流充电桩技术条件

NB/T33011分布式电源接入电网测试技术规范

NB/T33018电动汽车充换电设施供电系统技术规范

NB/T33019电动汽车充换电设施运行管理规范

NB/T33022电动汽车充电站初步设计内容深度规定

DL/T448电能计量装置技术管理规程

DL/T477农村低压电气安全工作规程

DL493农村低压安全用电规程

DL/T499农村低压电力技术规程

DL/T599城市中低压配电网改造技术导则

DL/T601架空绝缘配电线路设计技术规程

DL/T736农村电网剩余电流动作保护器安装运行规程

DL/T825电能计量装置安装接线规则

DL/T5118农村电力网规划设计导则

DL/T522010kV及以下架空配电线路设计技术规程

DB37/T2737.1山东省生态文明乡村（美丽乡村）建设规范

DB37/T2908电动汽车充电基础设施消防安全技术规程

DB37/T5061住宅小区供配电设施建设标准

SD131电力系统技术导则

《供电营业规则》电力工业部令第8号

《电力供应与使用条例》国务院令第196号

3术语与定义

下列术语和定义适用于本文件。

3.1

美丽乡村beautifulvillage

经济、政治、文化、社会和生态文明协调发展，产业兴旺、生态宜居、乡风文明、治理有效、生活

富裕的可持续发展乡村（包括建制村和自然村）。

3.2

供配电设施powersupplyanddistributionfacilities

从配电网电源点至居民电能计量装置（含表箱、电表）及相关低压供电公建设施的产权分界处的电

气设施。

3.3

产权分界点divisionpointofproperty

供电企业和用户资产（维护、管理）的电气设备连接分界处。

2

DB37/T3593.2—2019

3.4

配电室distributionroom

主要为低压用户配送电能，设有中压进线（可有少量出线）、配电变压器和低压配电装置，带有低

压负荷的户内配电场所称为配电室。

3.5

箱式变电站cabinet/pad-mounteddistributionsubstation

安装于户外，也称预装式变电站或组合式变电站，指将中压开关、配电变压器、低压出线开关、无

功补偿装置和计量装置等设备共同安装于一个封闭箱体内的户外配电装置。

3.6

电缆分支箱cablebranchbox

也称电缆分接箱，完成配电系统中电缆线路的汇集和分接功能。

3.7

低压供电半径lowvoltagepowersupplyradius

从变电站（配电变压器）低压侧出线到其供电的最远负荷点之间的线路长度，不包含表后线路长度。

3.8

接户线connectingline

从低压电力线路到用户室外计量装置的一段线路为接户线。

3.9

进户线incomingline

从用户室外计量箱出线端至用户室内第一支持物或配电装置的一段线路为进户线。

3.10

TN系统TNsystem

电力系统的一点直接接地，电气装置的外露可导电部分通过保护线与该接地点相连接。根据中性导

体（N）和保护导体（PE）的配制方式，TN系统可分为如下三类：

a)TN-C系统，整个系统的N、PE线是合一的；

b)TN-C-S系统，系统中有一部分线路的N、PE线是合一的；

c)TN-S系统，整个系统的N、PE线是分开的。

3.11

TT系统TTsystem

电力系统有一点直接接地，电气装置的外露可导电部分通过保护线接至与电力系统接地点无关的接

地极。

3.12

配电自动化distributionautomation

3

DB37/T3593.2—2019

以一次网架和设备为基础，以配电自动化系统为核心，综合利用多种通信方式，实现对配电系统的

监测与控制，并通过与相关应用系统的信息集成，实现配电系统的科学管理。

3.13

电能计量装置electricenergymeteringdevice

由各种类型的电能表或与计量用电压、电流互感器（或专用二次绕组）及其二次回路相连接组成的

用于计量电能的装置，包括成套的电能计量柜（箱、屏）。

3.14

智能电能表smartelectricitymeter

由测量单元、数据处理单元、通信单元等组成，具有电能量计量、信息存储及处理、实时监测、自

动控制、信息交互等功能的电能表。

3.15

用电信息采集终端electricenergydataacquisitionterminal

对各测量点进行用电信息采集的设备，简称采集终端。可实现电能表数据的采集、管理、转发或执

行控制命令。用电信息采集终端按应用场所分为厂站采集终端、专变采集终端、集中抄表终端（包括集

中器、采集器）、回路状态巡检仪等类型。

3.16

电能计量封印electricenergymeteringseal

具有自锁、防撬、防伪等功能，用来防止未授权的人员非法开启电能计量装置及相关设备，或确保

电能计量装置不被随意开启，且具有法定效力的一次性使用的专用标识物体。

3.17

通信接口转换器communicationinterfaceconverter

通信接口转换器可通过RS-485、微功率无线、M-BUS等多种通信接口采集电、水、气、热表数据，

并能与用电信息采集终端或手持设备进行数据交换的设备。

3.18

临时用电temporaryelectricityconsumption

小型基建工地、农田基本建设和非正常年景的抗旱、排涝等用电，时间一般不超过6个月。临时用

电不包括农业周期性季节用电，如脱粒机、小电泵等电力设备。

3.19

充换电设施charging/batteryswapinfrastructure

为电动汽车提供电能的相关设施的总称。一般包括充电站、电池更换站、电池配送中心、集中或分

散布置的交流充电桩等。

3.20

交流充电桩ACchargingspot

采用传导方式为具有车载充电机的电动汽车提供交流电能的专用装置。

4

DB37/T3593.2—2019

3.21

船舶岸电系统shore-to-shippowersupplysystem

在船舶停靠港口时，由岸上供电设施向船舶提供电力的系统。

3.22

岸电电源shore-to-shippower

能够提供适合靠岸船舶电压和频率的专用供电装置，可分为高压岸电电源和低压岸电电源。

3.23

孤岛islanding

公共电网失压时，电源仍保持对用户电网中的某一部分线路继续供电的状态。孤岛现场可分为非计

划性孤岛现象和计划性孤岛现象。

注1：非计划性孤岛现象：非计划、不受控地发生孤岛现象。

注2：计划性孤岛现象：按预先设置的控制策略，有计划地发生孤岛现象。

3.24

光伏方阵photovoltaicarray

光伏方阵又称光伏阵列，是由若干个光伏组件在机械和电气上按一定方式组装在一起并且具有固定

的支撑结构而构成的
