GB/T 3884.21-2018 铜精矿化学分析方法 第21部分：铜、硫、铅、锌、铁、铝、钙、镁、锰量的测定 波长色散X射线荧光光谱法

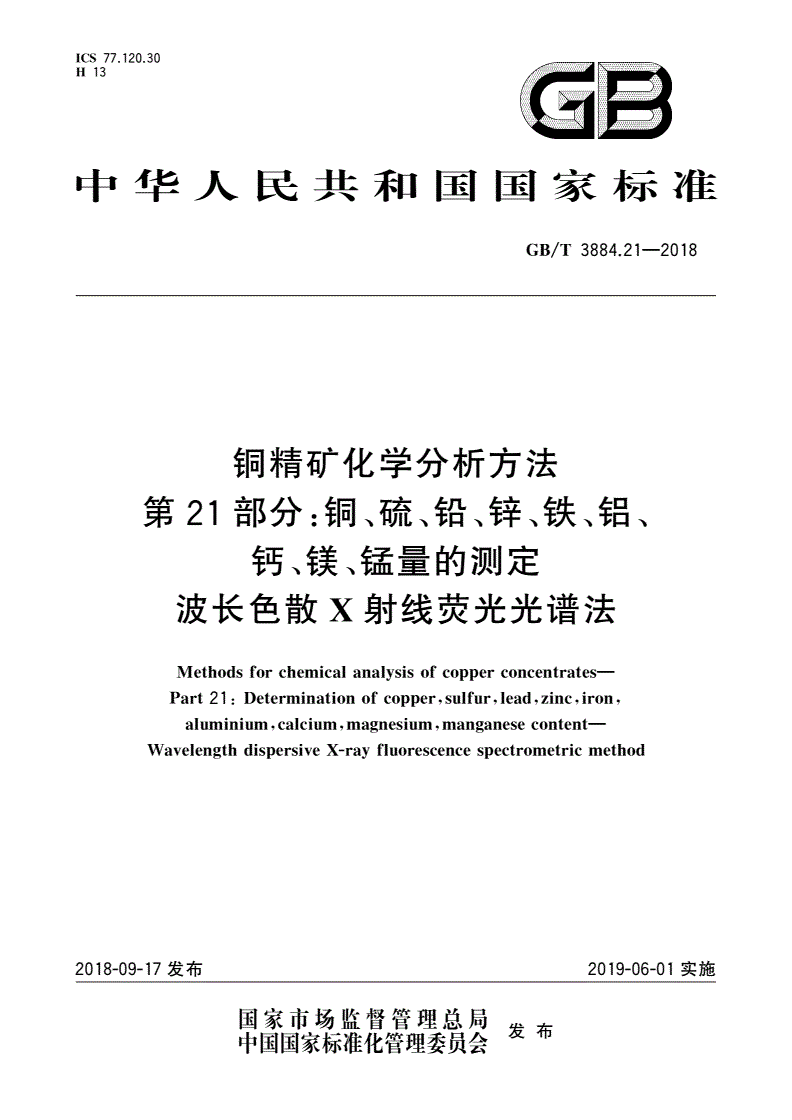

ICS77.120.30

H13

国；

中华人民共和国国家标准

GB/T3884.21-2018

铜精矿化学分析方法

第21部分：铜、硫、铅、铸、铁、铝、

钙、镇、锚量的测定

波长色散X射线荧光光谱法

Methodsforchemicalanalysisofcopperconcentrates-

Part21:Determinationofcopper,sulfur,lead,zinc,iron,

aluminium,calcium,magnesium,manganesecontent一

WavelengthdispersiveX-rayfluorescencespectrometricmethod

2018-09-17发布2019-06-01实施

国家市场监督管理总局峪非

中国国家标准化管理委员会0(.."I(J

GB/T3884.21-2018

目u昌

GB/T3884《铜精矿化学分析方法》分为21个部分：

一一第1部分：铜量的测定1i!Jl!量法；

第2部分：金和1银量的测定火焰原子吸收光谱法和火试金法；

第3部分：硫量的测定重量法和燃烧－滴定法；

一一第4部分：氧化镜量的测定火焰原子吸收光谱法；

一一第5部分：氟量的测定离子选择电极法；

一一第6部分：铅、悻、铺和锦量的测定火焰原子吸收光谱法；

一一第7部分：铅量的~rj定Na2EDTA滴定法；

第8部分：辞量的视rj定Na2EDTA滴定法；

第9部分：刑和协铸量的坝rj定氢化物发生－原子荧光光谱法、澳酸何i商定法和二乙基二硫代

甲酸银分光光度法；

一一第10部分：锦量的测定氢化物发生－原子荧光光谱法；

一一第11部分：来量的测定冷原子吸收光谱法；

一一第12部分：氟和氯量的测定离子色谱法；

第13部分：铜量的测定电解法；

一一第14部分：金和银量的测定火试金重量法和原子吸收光谱法；

－一第15部分：轶量的测定重锵酸饵滴定法；

一一一第16部分：二氧化硅量的测定氟硅酸仰滴定法和重量法；

一一第17部分：三氧化二铜量的测定锵天青S胶束增榕光度法和沉淀分离－氟盐置换－

Na2EDTA滴定了去；

第18部分：刑、锦、钻、铅、悻、锦、铺、钻、氧化镜、氧化钙量的测定电感相合等离子体原子发

射光谱法；

一一第19部分：钝量的测定电感搁合等离子体质谱法；

一一第20部分：隶量的测定同体进样直接法；

一一第21部分：铜、硫、铅、辞、铁、相、钙、镜、锚量的泪rj定波长色散X射线荧光光谱法。

本部分为GB/T3884的第21部分。

本部分按照GB/T1.12009给出的规则起草。

本部分向中同有色金属－「业协会提耐。

本部分由全同有色金属标准化技术委员会（SAC/TC243）归｜二｜。

本部分负责起草单位：南通归入境检验检疫局检验检疫综合技术中心、鲸鱼罔归入境检验检疫局综

合技术服务中心、连云港出入境检验检疫局检验检疫综合技术中心。

本部分参加起草单位：广东省下业分析检测中心、江苏归入境检盼检疫局工业产品检测中心、中华

人民共和同防城港出入境检验检疫局、阳行样光铜业有限公司、广东省资源综合利用研究所、福建紫金

矿冶测试技术有限公司厦门分公司、紫金铜业有限公司。

本部分主要起草人：窦怀智、张晓冬、精宁、蒋晓光、庄梅、王恒、谢辉、肖飞燕、严文勋、郑建明、唐梦奇、

万双、李先和、于丽丽、胡洁、夏珍珠、罗文、赖秋祥。

I

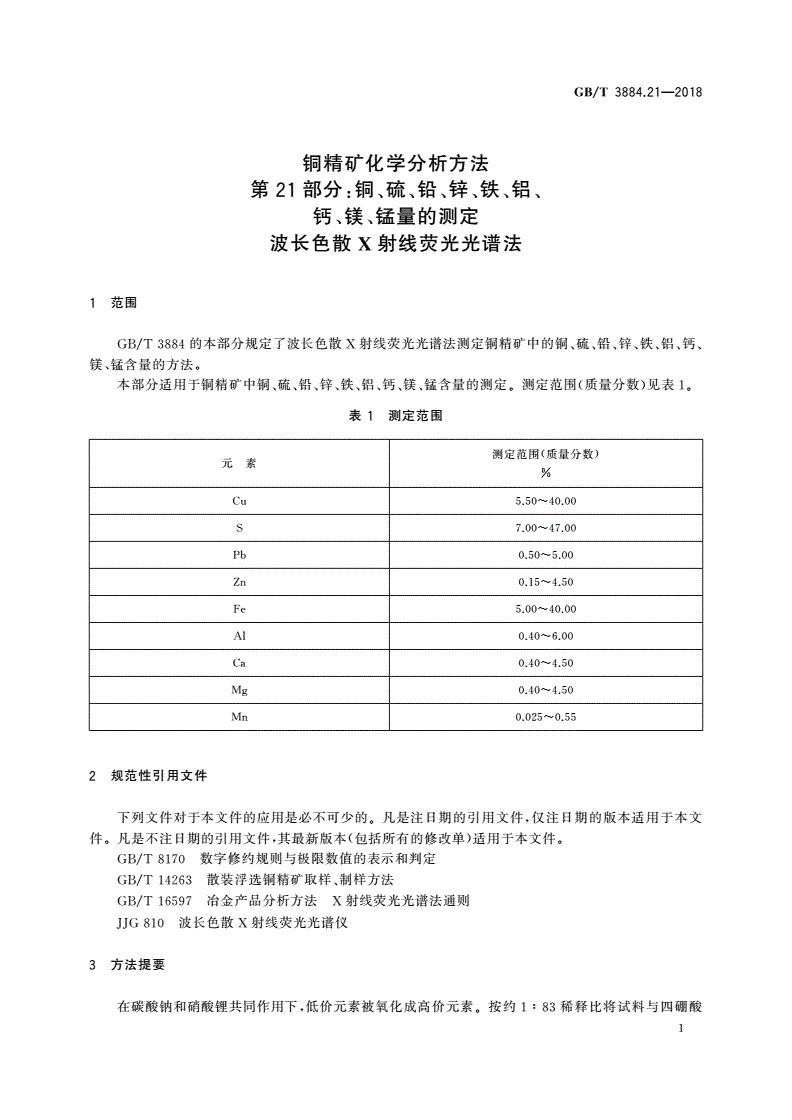

GB/T3884.21-2018

铜精矿化学分析方法

第21部分：铜、硫、铅、铸、铁、铝、

钙、锐、锚量的测定

波长色散X射线荧光光谱法

1范围

GB/T3884的本部分规定了波长色散X射线荧光光谱法测定铜精矿中的铜、硫、铅、悻、铁、相、钙、

镜、锺含量的方法。

本部分适用于铜精矿中铜、硫、铅、悻、铁、相、钙、蝶、锺含量的测定。测定范围（质量分数）见表1。

表1测定范围

测定范围（质茧分数）

元素

%

Cu5.50～40.。。

s7.00～47目。。

Pb0.50~5.00

Zn0.15~4.50

Fe5.00~40.00

Al0.40~6.00

Ca0.40~4.50

Mg0.40~4.50

Mn0.025~0.55

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T8170数字修约规则与极限数值的表示和判定

GB/T14263散装浮选铜精矿取样、制样方法

GB/T16597冶金产品分析方法X射线荧光光谱法通则

.TJG810波Lt色散X射线荧光光谱仪

3方法提要

在碳酸$内和硝酸钮共同作用下，低价元素被氧化成高价元素。按约1:83稀释比将试料与四础l酸

GB/T3884.21-2018

钮－偏删酸组混合熔剂熔铸成试料片，在仪器最佳测量条件下测量试料片中待测元素特征谱线的X射线

荧光强度，并进行元素间干扰效应校正，从校准曲线上得出试料片中待测元素的含量，再计算州试样中

待~lj元素的含量。

4试剂和材料

｜除非另有说明，在分析中应仅使用确认为分析纯的试剂。

4.1标准样品：与试料同类型的系列有证标准样品（CRM）或标准物质（GBW）。

4.2混合熔剂：四棚酸钮－偏棚酸鲤混合熔剂(12:22），应在600°C下灼烧4h，稍冷，然后置于干燥器

中冷却至室泪。

4.3元水碳酸铀：使用前，应在270℃～300℃下干燥2h。

4.4二氧化硅：使用前，应在105℃下干燥2h。

4.5硝酸钮：使用前，应在105℃下干燥2h0

4.6腆化镀。

4.7氯甲烧混合气体：体积分数为90%的氧气和体积分数为10%的甲烧。

5仪
