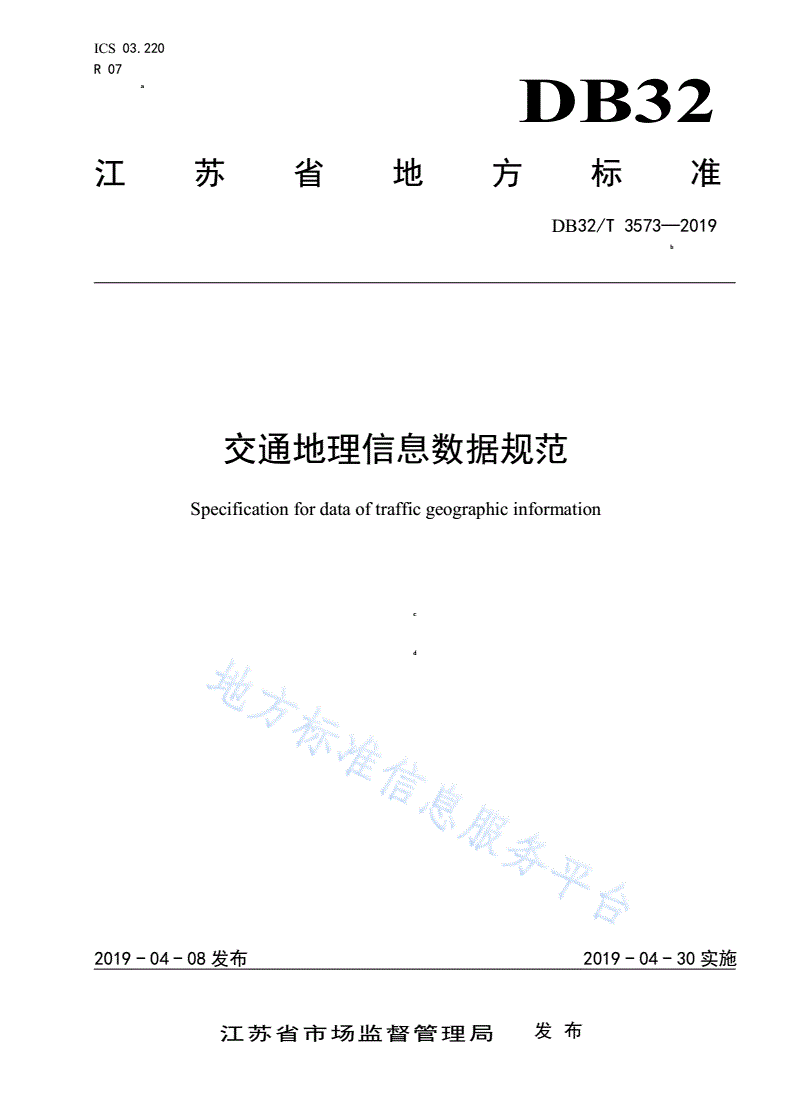

DB32/T 3573-2019 交通地理信息数据规范

ICS03.220

R07

aDB32

江苏省地方标准

DB32/T3573—2019

b

交通地理信息数据规范

Specificationfordataoftrafficgeographicinformation

c

d

2019-04-08发布2019-04-30实施

江苏省市场监督管理局发布

DB32/T3573-2019

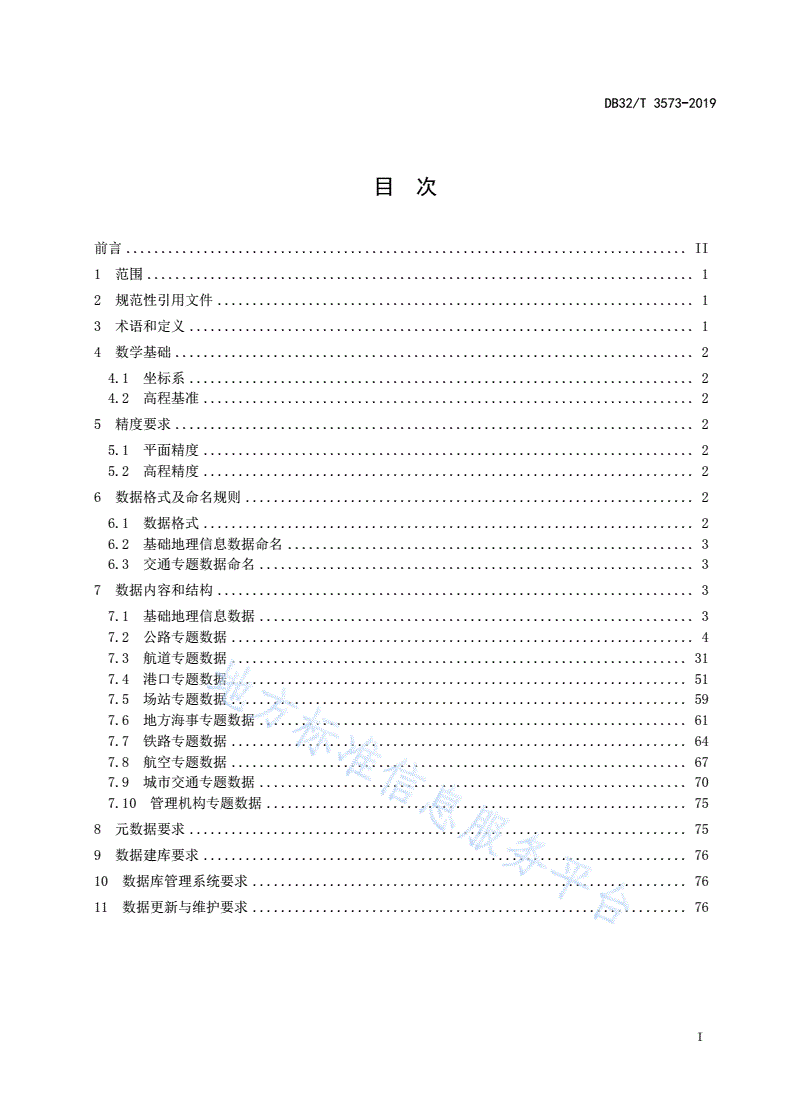

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4数学基础..........................................................................2

4.1坐标系........................................................................2

4.2高程基准......................................................................2

5精度要求..........................................................................2

5.1平面精度......................................................................2

5.2高程精度......................................................................2

6数据格式及命名规则................................................................2

6.1数据格式......................................................................2

6.2基础地理信息数据命名..........................................................3

6.3交通专题数据命名..............................................................3

7数据内容和结构....................................................................3

7.1基础地理信息数据..............................................................3

7.2公路专题数据..................................................................4

7.3航道专题数据.................................................................31

7.4港口专题数据.................................................................51

7.5场站专题数据.................................................................59

7.6地方海事专题数据.............................................................61

7.7铁路专题数据.................................................................64

7.8航空专题数据.................................................................67

7.9城市交通专题数据.............................................................70

7.10管理机构专题数据............................................................75

8元数据要求.......................................................................75

9数据建库要求.....................................................................76

10数据库管理系统要求..............................................................76

11数据更新与维护要求..............................................................76

I

DB32/T3573-2019

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由江苏省交通通信信息中心提出。

本标准由江苏省交通运输厅归口。

本标准起草单位：江苏省交通通信信息中心、江苏省基础地理信息中心、江苏天地图地理信息工程

技术公司。

本标准主要起草人：邱卫云、刘昱君、鲁威、许成涛、王会娜、鲁伟、孙妍、石善球、张浩、李凯、

李璐、廖磊、聂时贵、潘敏。

II

DB32/T3573-2019

交通地理信息数据规范

1范围

本标准规定了交通地理信息数据的数学基础、精度要求、数据格式及命名规则、数据内容和结构、

元数据要求、数据建库要求、数据库管理系统要求及更新维护要求。

本标准适用于省、市、县三级交通地理信息数据的建库、更新和维护。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T917公路路线标识规则和国道编号

GB/T10302中华人民共和国铁路车站代码

GB/T11708公路桥梁命名编号和编码规则

GB/T17941数字测绘成果质量要求

GB/T18316数字测绘成果质量检查与验收

GB/T19710地理信息元数据

GB/T21740基础地理信息城市数据库建设规范

GB/T25344中华共和国铁路线路名称代码

GB/T33462基础地理信息1:10000地形要素数据规范

JT/T24中国港口代码

IHOS-52SpceificationsforChartContentandDisplayAspectsofEcdis（电子海图显示标

准）

IHOS-57TransferStandardforDigitalHydrographicData（数字式海道测量数据传输标准）

3术语和定义

下列术语和定义适用于本文件。

3.1

交通地理信息trafficgeographicinformation

交通地理信息包括基础地理信息和交通专题地理信息两部分。交通专题地理信息是反映和描述交通

要素的空间位置、形态和属性的信息，包括公路、航道、港口、场站、地方海事、铁路、航空、城市交

通、管理机构等交通要素信息。

注：基础地理信息是反映地球表层水系、居民地及建筑设施、交通、管线、境界和政区、地貌、植被与土质等自然

和人文要素的位置、形态和属性的基本信息，以及地名和地理空间参照信息。主要通过数字矢量地图数据（数

字线划地图数据）、数字正射影像数据、数字高程模型数据、数字栅格地图数据等形式来表现。[GB/T21740-2008，

3.1]

1

DB32/T3573-2019

3.2

数据集dataset

可以识别的数据集合。

注：通过诸如空间范围或要素类型的限制，数据集在物理上可以是更大数据集较小的部分。从理论上讲，数据集可

以小到更大数据集内的单个要素或要素属性。一张硬拷贝地图或图表均可以被认为是一个数据集。[GB/T

19710-2005，4.2]

3.3

电子航道图electronicnauticalchart

按照IHOS-57对航道要素及相关信息进行采集、组织形成的矢量海图数据集，并根据IHOS-52对数

据渲染进行相关技术处理，制作而成数字化的航道专题成果。

3.4

元数据metadata

关于数据的数据。[GB/T19710，4.5]

4数学基础

4.1坐标系

应采用CGCS2000大地坐标系。

4.2高程基准

应采用1985国家高程基准。

5精度要求

5.1平面精度

平地、丘陵地区明显地物点相对于邻近控制点的平面中误差范围应优于或等于±5m，山地地物点的

点位中误差范围应优于或等于±7.5m。

5.2高程精度

平地和丘陵地的高程点和等高线相对于邻近野外控制点的高程中误差均小于±0.35m与±1.2m。

6数据格式及命名规则

6.1数据格式

基础地理信息数据宜采用Shapefile或UDD/UDB格式。

交通专题地理信息数据宜采用Shapefile或UDD/UDB格式。

影像数据格式宜采用GeoTIFF或UDD/UDB格式。

2

DB32/T3573-2019

6.2基础地理信息数据命名

基础地理信息的数据库、图层及字段的命名方式应符合GB/T33462的规定。

6.3交通专题数据命名

6.3.1数据集命名

公路、航道、港口、场站、地方海事、铁路、航空、城市交通和管理机构9类交通专题的空间数据

集应采用“专题类别码+_版本信息”进行命名，版本信息依据日期而定，日期采用“YYYYMMDD”格式进

行区分。专题类别码按照公路、航道、港口、场站、地方海事、铁路、航空、城市交通和管理机构9大

交通专题分别定义（见表1）。

示例1：2018年12月10日更新的公路专题数据库的名称为：“GL_20181210”。

表1专题类别码表

序号交通专题专题类别码

1公路GL

2航道HD

3港口GK

4场站CZ

5地方海事HS

6铁路TL

7航空HK

8城市交通CJ

9管理机构JG

6.3.2图层命名

图层的命名规则为：“专题类别码+图层自定义代号”，图层自定义代号根据图层的中文名称确定，

采用中文名称的拼音首字母，所有字母统一用大写表示。若两个图层根据此方法命名出现重复，则采用

图层中文名称的前两个字的全拼，后接其他字的拼音首字母，以此类推。

示例2：公路专题中里程桩层命名为：“GLLCZ”。

6.3.3字段命名

字段命名采用字段中文名称首字的全拼，后接其他字的拼音首字母；若同一图层中两个字段根据此

方法命名出现重复，则采用字段名称的前两个字的全拼，后接其他字的拼音首字母，以此类推。

示例3：公路专题中“高速国道”图层中“路段编码”字段，命名为：“LUDBM”。

6.3.4扩展规则

若交通专题分类、交通专题图层或字段需有扩充，应符合本文件6.3.1、6.3.2、6.3.3的要求。

7数据内容和结构

7.1基础地理信息数据

基础地理数据的分类与组织应遵守GB/T33462中的规定。

3

DB32/T3573-2019

7.2公路专题数据

7.2.1数据内容

公路专题数据集共含32个专题数据图层，包括：公路路网、高速公路、国道、省道、县道、乡道、

村道、匝道线、里程桩、百米桩、匝道点、公路桥梁、公路渡口、公路隧道、公路涵洞、服务区、加油

站、汽车维修站、应急电话、收费站、苏通卡服务点、出入口、交叉路口、车辆检测器、交调站、气象

检测器、能见度仪器、公路摄像机、可变情报板、超限检测站、养护中心、应急处置中心。公路专题数

据图层划分如下：

表2公路空间数据图层划分

序号图层描述几何类型内容描述图层代码

包括高速公路、国道、省道、县

1公路路网线道、乡道、村道及互通的GLLW

道路中心线及信息

高速公路及路线上互通的

2高速公路线GLGSGD

道路中心线及信息

国道及路线上互通的

3国道线GLPTGD

道路中心线及信息

省道及路线上互通的

4省道线GLPTSD

道路中心线及信息

县道及路线上互通的

5县道线GLXD

道路中心线及信息

乡道及路线上互通的

6乡道线GLXIANGD

道路中心线及信息

7村道线农村道路中心线及信息GLCD

8匝道线线匝道中心线及信息GLZDX

高速公路、国道、省道上的里程

9里程桩点GLLCZ

桩所在位置及信息

高速公路、国道、省道上的百米

10百米桩点GLBMZ

桩所在位置及信息

高速公路、国道、省道上的枢纽

11匝道点点GLZDD

匝道、互通匝道所在位置及信息

高速公路、国道、省道上的不跨

12公路桥梁点GLQL

长江的大桥所在位置及信息

高速公路、国道、省道上非经过

13公路渡口点GLDK

长江的渡口所在位置及信息

高速公路、国道、省道上的隧道

14公路隧道点GLSUID

所在位置及信息

高速公路、国道、省道上的涵洞

15公路涵洞点GLHD

所在位置及信息

4

DB32/T3573-2019

序号图层描述几何类型内容描述图层代码

高速公路、国道、省道上的共建

16服务区点服务区、停车休息区、观景台、GLFWQ

文化长廊等的所在位置及信息

高速公路、国道、省道上的加油

17加油站点GLJYZ

站所在位置及信息

高速公路、国道、省道上的汽车

18汽车维修站点GLQCWXZ

维修站所在位置及信息

高速公路、国道、省道上的应急

19应急电话点GLYJDH

电话所在位置及信息

高速公路、国道、省道上的收费

20收费站点站，包括主站、子站所在位置及GLSFZ

信息

高速公路、国道、省道上的苏通

21苏通卡服务点点GLSTKSB

卡服务点所在位置及信息

高速公路、国道、省道上的出入

22出入口点GLCRK

口所在位置及信息

高速公路、国道、省道上的交叉

23交叉路口点GLJCLK

路口所在位置及信息

高速公路、国道、省道上的车辆

24车辆检测器点GLCLJCQ

检测器所在位置及信息

高速公路、国道、省道上的交调

25交调站点GLJDZ

站所在位置及信息

高速公路、国道、省道上的气象

26气象检测器点GLQXJCQ

检测器所在位置及信息

高速公路、国道、省道上的能见

27能见度仪器点GLNJDYQ

度仪所在位置及信息

高速公路、国道、省道上的公路

28公路摄像机点GLSXJ

摄像机所在位置及信息

高速公路、国道、省道上的可变

29可变情报板点GLKBQBB

情报板所在位置及信息

高速公路、国道、省道上的超限

30超限检测站点GLZCJCZ

检测站所在位置及信息

高速公路、国道、省道上的养护

31养护中心点GLYHZX

中心所在位置及信息

高速公路、国道、省道上的应急

32应急处置中心点GLYJCZZX

处置中心所在位置及信息

7.2.2数据结构

7.2.2.1公路路网

表3公路路网表结构

5

DB32/T3573-2019

序号字段名称字段描述字段类型字段长度备注

道路全称，如“沈阳—海口

1LUXMC路线名称文本型100

国家高速公路”

2LUXBM路线编码文本型30GB/T917-2009

互通所在路线唯一标识，

3LUXWYBS路线唯一标识文本型50

如：“LX0000000000921”

4WEIYBS唯一标识文本型20路线唯一标识码

原始唯一标识码，如：

5YUANSWYBS原始唯一标识文本型20“S55-0000000000000650

”

6LUXJC路线简称文本型30道路简称，如：“沈海高速”

7CHEDS车道数16位整型4整条公路车道总数

8JISDJ技术等级文本型30道路技术等级，如：“高速”

设计车速，如：“100公里/

9SHEJCS设计车速文本型20

小时”

10DAOLLX道路类型文本型20道路类型,如：“高速”

11GONGXLBM共线路编码文本型30与路段共线的道路编码

道路所在地级市，如：“南

12SUOZDQ所在地区文本型30

京市”

道路所在地级市编码，如：

13SUOZDQBM所在地区编码文本型30

“320100”

14CAIJSJ采集时间文本型8采用“YYYYMMDD”格式

15RUKSJ入库时间文本型8采用“YYYYMMDD”格式

数据来源，如：“厅公路中

16SHUJLY数据来源文本型50

心”

注：道路类型（高速/国道/省道/县道/乡道/村道）；技术等级（高速/一级/二级/三级/四级/等外）

7.2.2.2高速公路

表4高速公路表结构

序号字段名称字段描述字段类型字段长度备注

路线全称，如：“南京-宣城

1LUXMC路线名称文本型100

高速公路”

2LUXBM路线编码文本型30GB/T917-2009

路线唯一标识，如：

3LUXWYBS路线唯一标识文本型50

“LX0000000000942”

高速公路唯一标识码，如：

4WEIYBS唯一标识文本型50

“LX0000000000942”

原始唯一标识码，如：

5YUANSWYBS原始唯一标识文本型50“S55-0000000000000650
