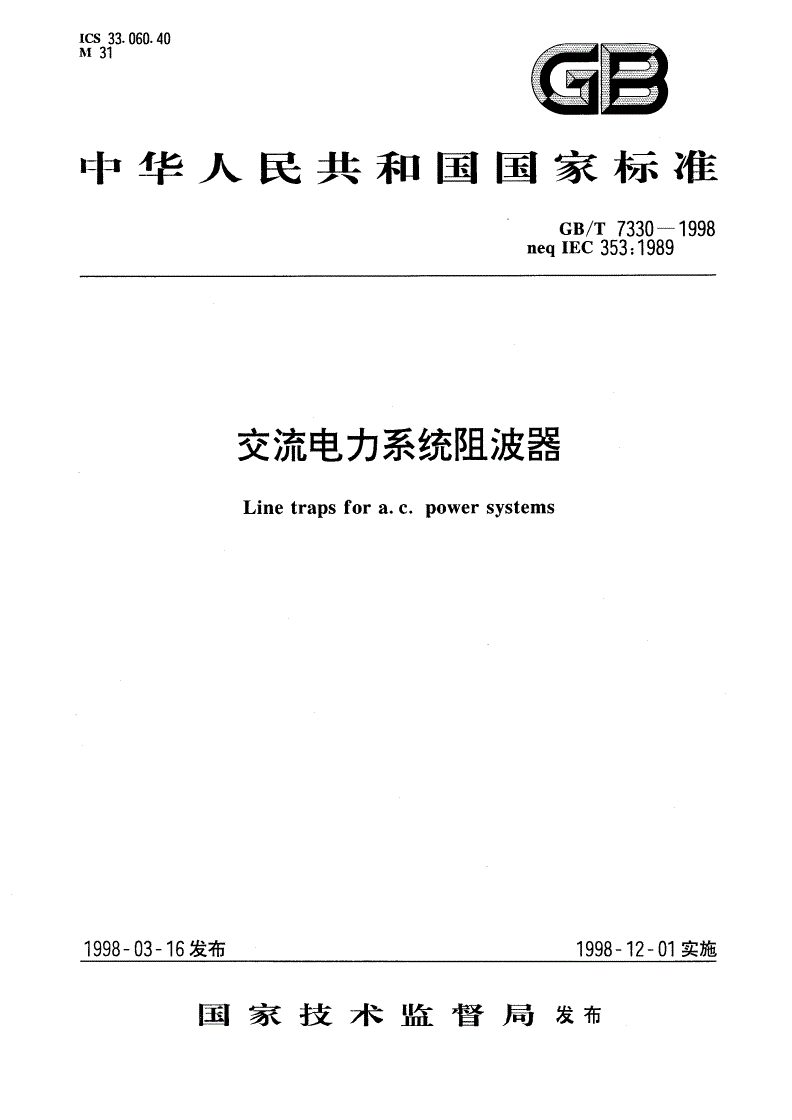

GB/T 7330-1998 交流电力系统阻波器

华人民共和国国家标准

交流电力系统阻波器

发布实施

国家技术监督局发布

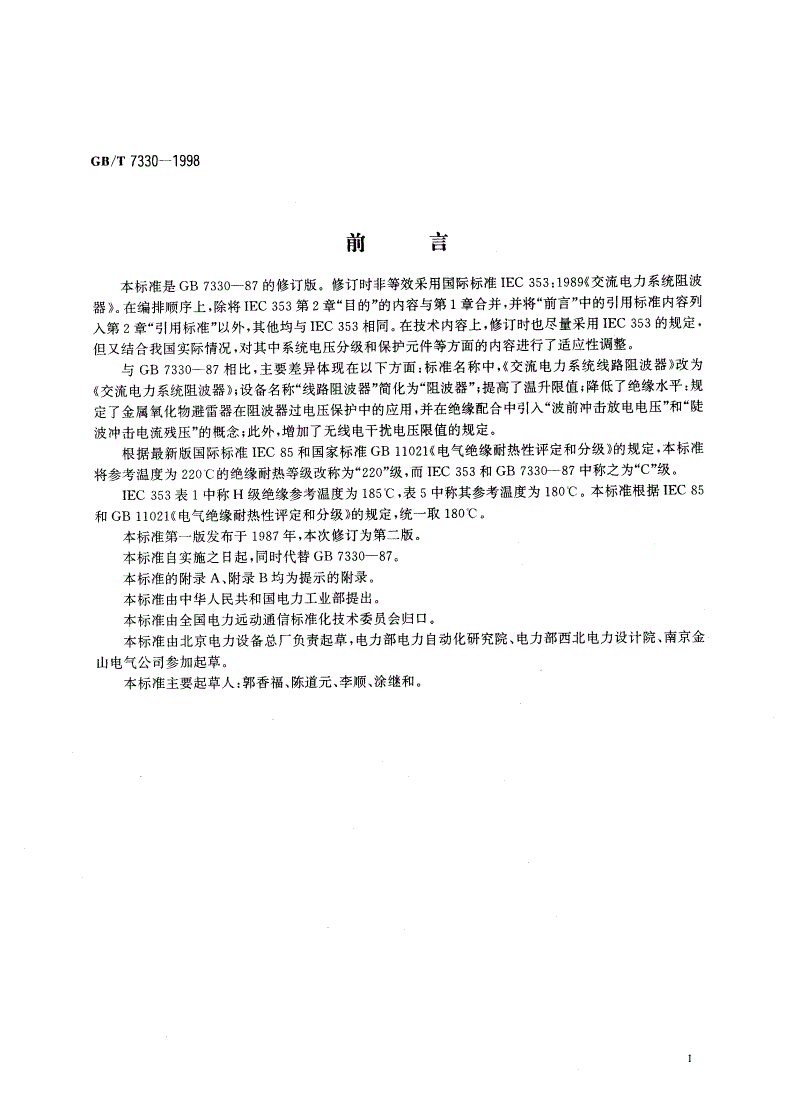

前言

标准是的修订版修订时非等效采用国际标准交流电力系统阻

波器在编排顺序上除将第章目的的内容与第章合并并将前言中的引用标准内容

列入第章引用标准以外其他均与相同在技术内容上修订时也尽量采用的规

定但又结合我国实际情况对其中系统电压分级和保护元件等方面的内容进行了适应性调整

与相比主要差异体现在以下方面标准名中交流电力系统线路阻波器改为

交流电力系统阻波器设备名线路阻波器简化为阻波器提高了温升限值降低了绝缘水平规

定了金属氧化物避雷器在阻波器过电压保护中的应用并在绝缘配合中引入波前冲击放电电压和陡

波冲击电流残压的概念此外增加了无线电干扰电压限值的规定

根据最新版国际标准和国家标准电气绝缘耐热性评定和分级的规定标准

将参考温度为的绝缘耐热等级改称为级而和中称之为级

表中级绝缘参考温度为表中其参考温度为本标准根据

和电气绝缘耐热性评定和分级的规定统一取

标准第一版发布于年次修订为第二版

标准自实施之日起同时代替

标准的附录附录均为提示的附录

标准由中华人民共和国电力工业部提出

标准由全国电力远动通信标准化技术委员会归口

本标准由北京电力设备总厂负责起草电力部电力自动化研究院电力部西北电力设计院南京金

山电气公司参加起草

标准主要起草人郭香福陈道元李顺涂继和

中华人民共和国国家标准

交流电力系统阻波器代替

第一篇总则

范围

标准规定了有关阻波器的定义要求试验方法及额定值

标准适用于串接于高压交流输电线中的阻波器该设备用以防止频率一般在

范围内的载波信号在电力系统各种条件下发生过度损耗并使得来自邻近电力线载波系统的干扰降到

最小

标准不适用于为其他目的连接在高压输电线上的电感器以及用于交直流换流站的阻波器交直

流换流站阻波器所在电力系统条件未在标准中规定有关资料见附录提示的附录

引用标准

下列标准所包含的条文通过在本标准中引用而构成为标准的条文标准出版时所示版本均

为有效所有标准都会被修订使用本标准的各方应探讨使用下列标准最新版本的可能性

高压输变电设备的绝缘配合

高电压试验技术

电力变压器第二部分温升

交流高压电器动热稳定试验方法

电工名词术语

变压器高压电器和套管的接线端子

交流系统用碳化硅阀式避雷器

电气绝缘的耐热性评定和分级

交流无间隙金属氧化物避雷器

高压电器设备无线电干扰测试方法

交流电力系统线路阻波器用有串联间隙金属氧化物避雷器

符号

以下符号不包括在使用时有注解的以及仅在附录中出现的符号

温度系数

分流损耗

以阻塞电阻为基础的分流损耗

固有电容

以阻塞阻抗为基础的频带

国家技术监督局批准实施

以阻塞电阻为基础的频带

中心频率

以阻塞电阻为基础的中心频率

额定工频

额定持续电流

额定短时电流第一个半波的非对峰值

额定短时电流稳态分量有效值

主线圈导体内短时电流的密度

主线圈的工频电感

主线圈的真实电感

主线圈的额定电感

阻塞电阻

温度系数的倒数

额定工频下额定短时电流在阻波器上的感应电压

系统最高电压

阻塞阻抗

温度

工作条件

标准条件

标准条件应为户外运行阻波器在日照雨雾霜雪及结冰等情况下应能实现所要求的功能盐

雾工业污秽等恶劣的大气条件应在制造与用户间的具体协议中规定

海拔高度

除非与制造厂有特殊协议并采取保证其适用性的措施阻波器不应在海拔以上地区使用

环境温度

除非与制造厂有特殊协议并采取保证其适用性的措施阻波器工作环境的空气温度不应超过

的范围

工业频率

标准适用于工业频率为或的电力系统

波形

应用本标准时可以认为工频电流电压具有接近正弦波的波形

异常工作条件

如果和规定的要求不能满足则应按第章和处理

第二篇定义

标准采用下列定义其他术语见系列标准的各有关部分

概述

阻波器一般由电感型式的主线圈调谐装置以及保护元件组成串接在高压输电线中载波信号连接

点与相邻的电力系统元件如母线变压器等之间跨接于主线圈的调谐装置经适当调谐可使阻波器

在一个多个载波频率点或连续的载波频带内呈现较高的阻抗而工频阻抗则可忽略不计阻波器也可

用来限制电力系统分支点载波功率的损失

图中和给出了典型的阻波器电路

单频调谐阻波器频带调谐阻波器

图阻波器电路

主线圈

承载高压输电线工频电流的电感线圈

视在电感

主线圈的电抗除以确定该电抗的角频率的固有电容的影响未被补偿

工频电感

主线圈在工业频率下的电感

真实电感

主线圈在规定频率下的自电感固有电容的影响补偿

额定电感

主线圈在的真实电感

固有电容

与真实电感一起使主线圈在自谐振频率点谐振的电容固有电容的数值决定于主线圈的结构设

计

自谐振频率

主线圈的真实电感与固有电容一起产生的谐振频率

主线圈的电阻

主线圈在直流状态下的电阻

温度系数

温度每变化电阻率变化量与时电阻率的比值

额定工频

阻波器所连接的高压电力系统的工频

调谐装置

与主线圈并联由电容器电感器电阻器组成的部件这些元件由阻波器的载频性能要求确定不

一定同时具备

保护元件

跨接于主线圈和调谐装置的元件使阻波器不会因暂态过电压损坏调谐装置中的个别元件可以加

装其他保护元件

载波频率特性

电力系统的元件如变压器母线线路等相当于在阻波器以外接在线路和大地之间的一个阻抗该

阻抗与阻波器的阻抗相串联形成载波通道的分路该分路所引起的信号功率的损耗取决于两部分阻抗

的向量和在最不利的情况下两阻抗中的电抗分量可能会相互抵消从而使得总分路阻抗降低到不合

要求的数值为了消除这种可能性以及进一步消除由电力系统开关操作引起的分流损耗的变化阻波

器的阻塞阻抗应含有电阻分量阻波器的性能可以只按其电阻分量评价

阻塞阻抗

在规定的载波频带内整台阻波器的复阻抗

阻塞电阻

阻塞阻抗的电阻分量

分流损耗

由于阻波器阻塞能力有限而引起的载波信号的损耗取一与输电线特性阻抗相等的阻抗在与

阻波器并联和不并联两种情况下该阻抗两端信号电压的比值定义为分流损耗以表示

以阻塞电阻为基础的分流损耗

在阻塞阻抗中的电抗分量被完全抵消的条件下由于阻塞阻抗中电阻分量有限而引起的载波信号

的损耗

以阻塞阻抗为基础的频带

载波频带或见图在此频带内阻塞阻抗的模值不低于规定值或分流损耗不超过

规定值

以阻塞电阻为基础的频带

载波频带或在此频带内阻塞电阻不低于规定值或以阻塞电阻为基准的分流损耗不超

过规定值见图

单频调谐阻波器

频带调谐阻波器

但

图阻波器频带的定义

中心频率

阻塞频带边界频率的几何平均值

以阻塞电阻为基础的中心频率

以阻塞电阻为基础的阻塞频带边界频率的几何平均值频带调谐阻波器的等于

品质因数

主线圈在规定频率下的电抗值对电阻值的比值

电流

额定持续电流

在规定工频下连续流过主线圈而不会使温升超过限值的最大电流的有效值

额定短时电流

在一定时间内通过主线圈而不会引起热损坏或机械损坏的短路电流稳态分量有效值短时电流

第一个半波的非对峰值应取为该有效值的倍

紧急过载电流

在一定时间内主线圈能够承受而不引起永久性损坏且不至于显著缩短使用寿命的电流

第三篇要求

一般要求

主线圈

主线圈的额定电感应从第章的推荐值中选择并不低于规定值的如对互换性有要求制

造应与用户协确定适当的上限

注计算阻塞电阻或以阻塞电阻为基准的带宽时应采用下偏差

自谐振频率

该频率应高于但额定电感大于的阻波器除外这种阻波器主线圈由于实际结构

的限制可能无法使该频率达到这一数值

品质因数

如对互换性有要求主线圈在的品质因数应不小于主线圈的实际结构会影响值

电流额定值

持续电流和短时电流的额定值应与第章及第章的推荐值一致

调谐装置

调谐装置应设计得在通过额定持续电流额定短时电流或紧急过载电流时主线圈的温升及磁场不

会引起阻塞性能的显著变化也不会引起任何损坏调谐装置的布置应考虑到便于更换

保护元件

建议采用符合或规定的金属氧化物避雷器符合规定的碳化硅阀

式避雷器也可采用避雷器的设计及安装应保证在主线圈通过额定持续电流额定短时电流紧急过载

电流时温升和磁场不会使其功能发生显著变化也不会引起任何损坏不仅当额定短时电流通过阻波

器时在阻波器两端间感应的工频电压不应使它动作或放电而且在它动作于某种冲击过电压后相继

而来的短时电流感应的工频
