GB/T 8892-2014 压力表用铜合金管

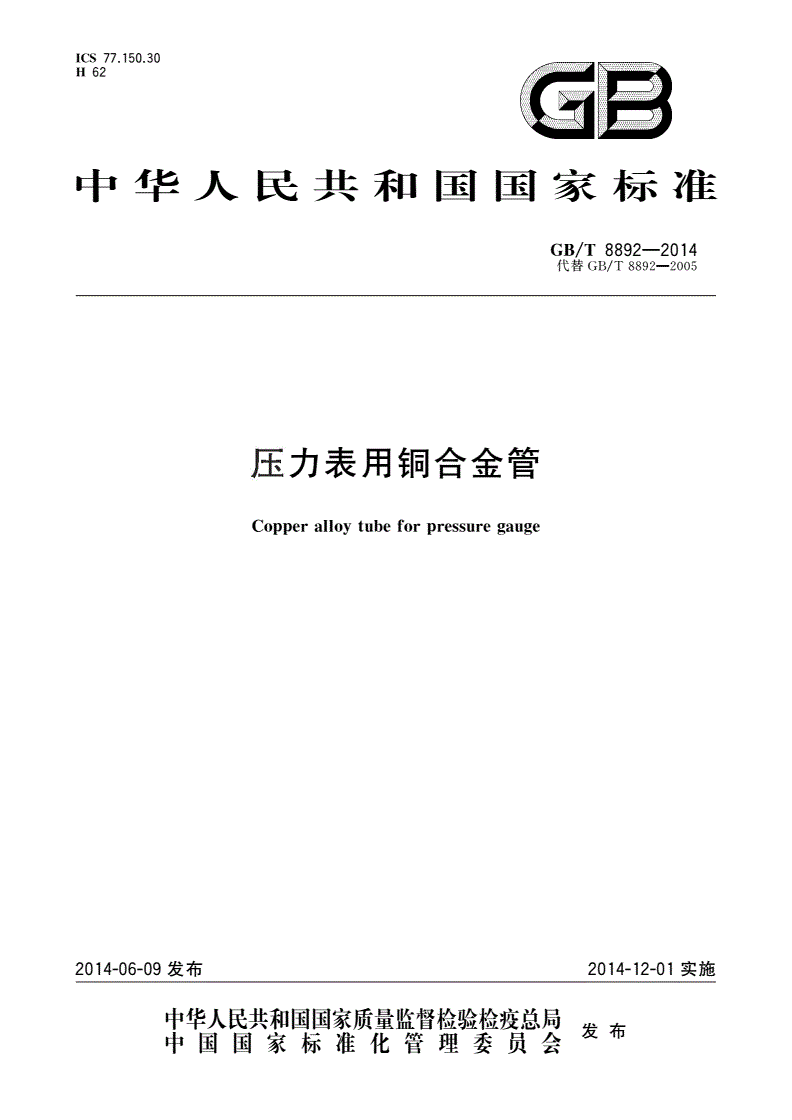

ICS77.150.30

H62

中华人民共和国国彖标准

GB/T8892—2014

代替GB/T8892—2005

压力表用铜合金管

Copperalloytubeforpressuregauge

2014-06-09发布2014-12-01实施

GB/T8892—2014

■ir■■i

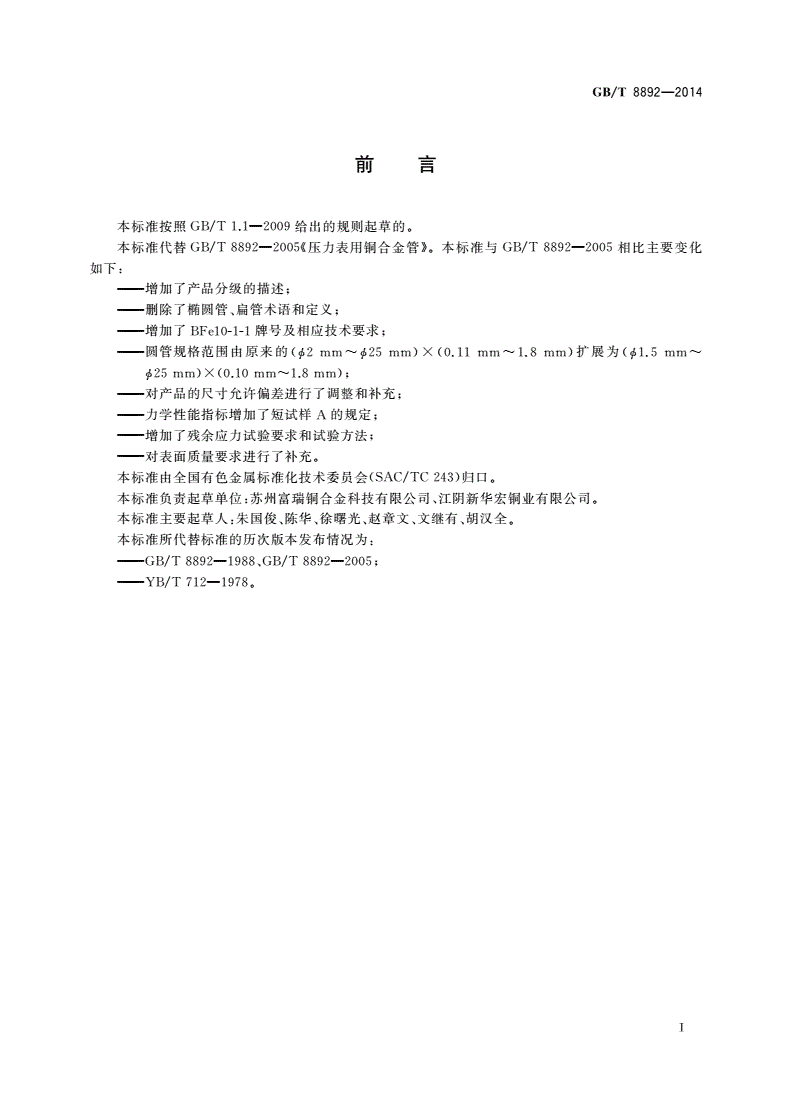

刖吕

本标准按照GB/T1.1—2009给出的规则起草的。

本标准代替GB/T8892—2005《压力表用铜合金管》。本标准与GB/T8892—2005相比主要变化

如下：

——增加了产品分级的描述；

——删除了椭圆管、扁管术语和定义；

——增加了BFelO-1-l牌号及相应技术要求；

圆管规格范围由原来的(/2mm〜/25mm)X(0.11mm〜1.8mm)扩展为(^1.5mm〜

/25mm)X(0.10mm〜1.8mm)；

——对产品的尺寸允许偏差进行了调整和补充；

——力学性能指标增加了短试样A的规定；

——增加了残余应力试验要求和试验方法；

——对表面质量要求进行了补充。

本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。

本标准负责起草单位：苏州富瑞铜合金科技有限公司、江阴新华宏铜业有限公司。

本标准主要起草人:朱国俊、陈华、徐曙光、赵章文、文继有、胡汉全。

本标准所代替标准的历次版本发布情况为：

——GB/T8892—1988.GB/T8892—2005；

——YB/T712—19780

T

GB/T8892—2014

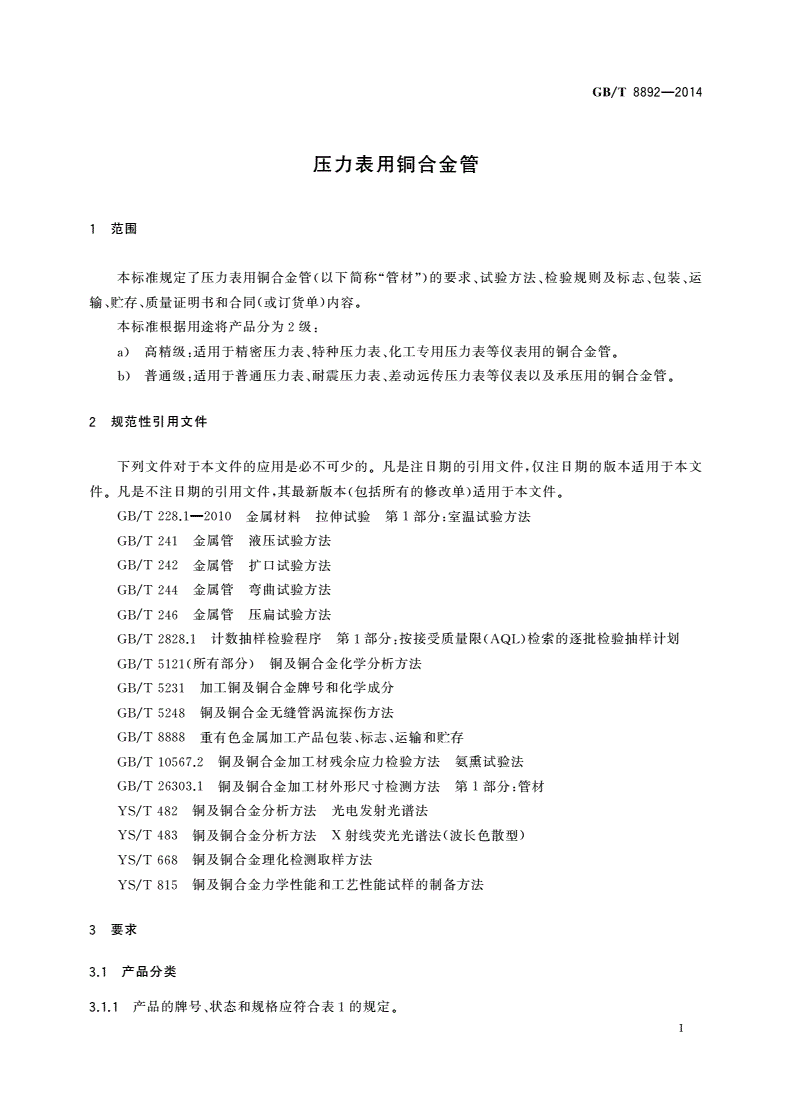

压力表用铜合金管

1范围

本标准规定了压力表用铜合金管（以下简称“管材”）的要求、试验方法、检验规则及标志、包装、运

输、贮存、质量证明书和合同（或订货单）内容。

本标准根据用途将产品分为2级：

a）高精级:适用于精密压力表、特种压力表、化工专用压力表等仪表用的铜合金管"

）普通级:适用于普通压力表、耐震压力表、差动远传压力表等仪表以及承压用的铜合金管。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T228.1—2010金属材料拉伸试验第1部分:室温试验方法

GB/T241金属管液压试验方法

GB/T242金属管扩口试验方法

GB/T244金属管弯曲试验方法

GB/T246金属管压扁试验方法

GB/T2828.1计数抽样检验程序第1部分:按接受质量限（AQL）检索的逐批检验抽样计划

GB/T5121（所有部分）铜及铜合金化学分析方法

GB/T5231加工铜及铜合金牌号和化学成分

GB/T5248铜及铜合金无缝管涡流探伤方法

GB/T8888重有色金属加工产品包装、标志、运输和贮存

GB/T10567.2铜及铜合金加工材残余应力检验方法氨熏试验法

GB/T26303.1铜及铜合金加工材外形尺寸检测方法第1部分:管材

YS/T482铜及铜合金分析方法光电发射光谱法

YS/T483铜及铜合金分析方法X射线荧光光谱法（波长色散型）

YS/T668铜及铜合金理化检测取样方法

YS/T815铜及铜合金力学性能和工艺性能试样的制备方法

3要求

3.1产品分类

3.1.1产品的牌号、状态和规格应符合表1的规定。

1

GB/T8892—2014

表1产品的牌号、状态和规格

牌号代号状态规格/mm

软化退火(060)

QSn4-0.3T51010

半硬+应力消除(HR02)圆管(DX?XZ)见图la)

QSn6.5-0.1T5151O

硬+应力消除(HR04)(01.5〜025)X(0.10~1.80)X<6000

扁管(AXBX/XZ)见图lb)

半硬+应力消除(HR02)

H68T26300(7.5〜20)X(5〜7)X(0.15〜1.0)X=6000

硬+应力消除(HR04)

椭圆管(AXBXtXl)见图lc)

半硬+应力消除(HR02)(5〜15)X(2.5—6)X(0.15〜1.0)X<6000

BFelO-1-1T70590

硬+应力消除(HR04)

注：根据用户需要，可供应其他牌号、形状、状态和规格的管材。

3.1.2铜合金管材的横截面形状类型如图1所示:

D——圆管的外径；

t——管材壁厚；

A——扁管或椭圆管的长轴；

r——扁管或椭圆管小半径；

R椭圆管大半径；

B——扁管或椭圆管的短轴。

图1管材的横截面形状示意图

3.1.3标记示例

产品标记按产品名称、标准编号、牌号(代号)、状态和规格的顺序表示。标记示例如下：

示例1：用QSn4-0.3(T51010)制造的外径为20mm、壁厚为1.0mm、长度为4000mm的供应状态为软化退火态

(060)的高精级圆形管材标记为：

管GB/T8892-QSn4-0.3060高-020X1.0X4000或管GB/T8892-T51010060高-020X1.0X4000

示例2：用IT68(T26300)制造的长轴A为20mm、短轴B为6mm、壁厚为1.0mm、长度为2500的供应状态为半

硬+应力消除态(HR02)的普通级扁管标记为：

扁管GB/T8892-H68HR02-20X6X1.0X2500或扁管GB/T8892-T26300HR02-20X6X1.0X2500

示例3：用BFel0-l-l(T70590)制造的长轴.4为15mm、短轴B为5mm、壁厚为0.7mm、长度为3000mm的供应

状态为硬+应力消除态(I-IR04)普通级椭圆形管材标记为：

椭圆管GB/T8892-BFelO-l-lHR04-15X5X0.7X3000或椭圆管GB/T8892-T70590HR04-15X5X0.7X3000

2

GB/T8892—2014

3.2化学成分

管材的化学成分应符合GB/T5231中相应牌号的规定。

3.3外形尺寸及允许偏差

3.3.1外径和壁厚的允许偏差

3.3.1.1圆管外径和壁厚的允许偏差应符合表2的规定。
