GB/T 26475-2011 桥式抓斗卸船机

ICs053．020．99

J80

g雷

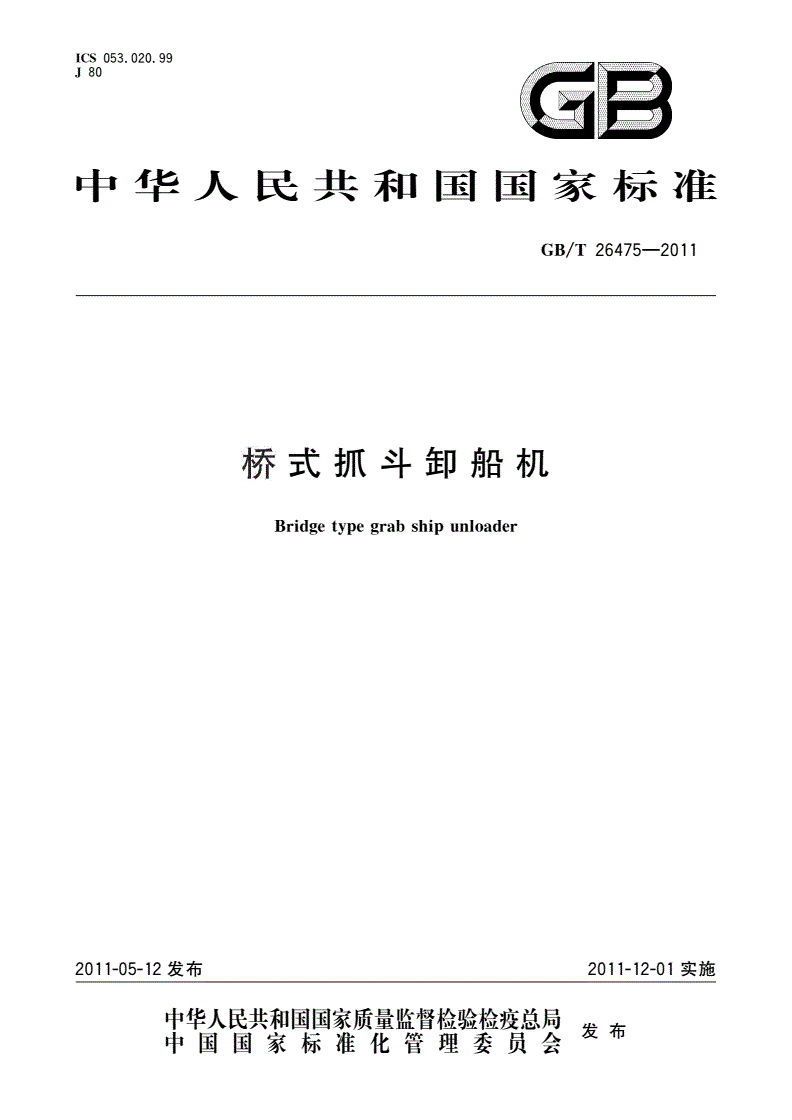

中华人民共和国国家标准

26475—2011

GB／T

桥式抓斗卸船机

unloader

Bridgetypegrabship

201

1-05-12发布

宰瞀髅鬻瓣警糌瞥星发布中国国家标准化管理委员会促19

26475--2011

GB／T

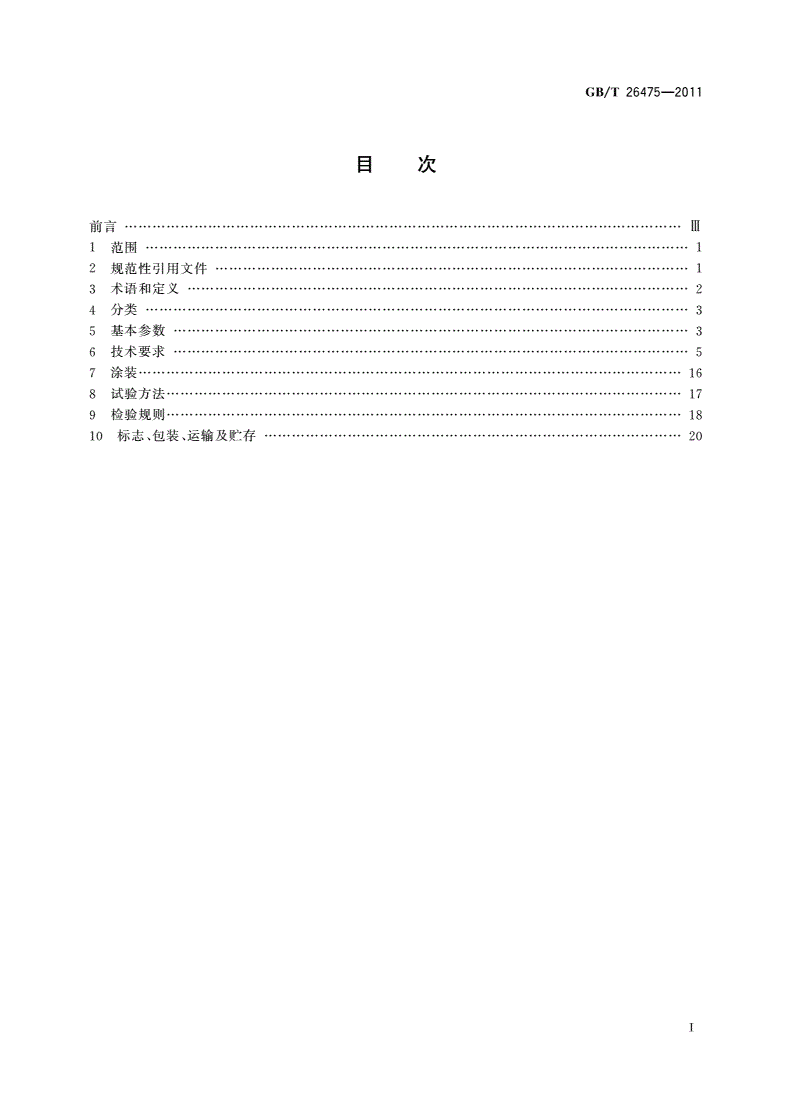

目次

前言………·………·…………·……………Ⅲ

1范围………………………1

2规范性引用文件………····……………·-1

3术语和定义………………2

5基本参数……………·…………………”3

6技术要求……………………··…………·5

7涂装………………………16

8试验方法…………………17

9检验规则…………………18

10标志、包装、运输及贮存………·……··20

GB／T26475—2011

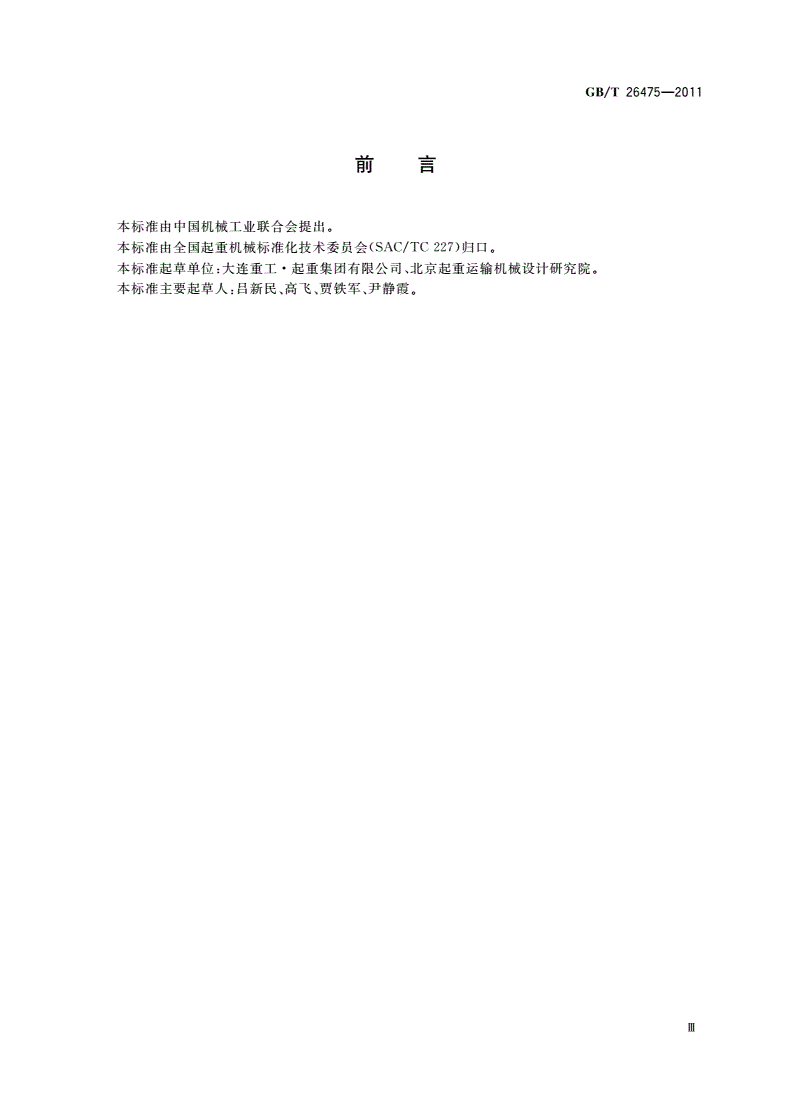

前言

本标准由中国机械工业联合会提出。

本标准由全国起重机械标准化技术委员会(SAC／TC227)归口。

本标准起草单位：大连重工·起重集团有限公司、北京起重运输机械设计研究院。

本标准主要起草人：吕新民、高飞、贾铁军、尹静霞。

Ⅲ

GB／T26475—2011

桥式抓斗卸船机

1范围

000

本标准规定了额定生产率为400t／h～5t／h桥式抓斗卸船机(以下简称卸船机)的分类、基本参

数、技术要求、涂装、试验方法、检验规则、标志、包装、运输及贮存。

本标准适用于接卸煤炭或矿石的卸船机，其他散料类的卸船机也可参照使用。

本标准不适用于安装在趸船上的桥式抓斗卸船机。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注El期的引用文件，其最新版本适用于本标准。

780：1997，MOD)

GB／T191包装储运图示标志(GB／T191—2008，ISO

GB

755--2008旋转电机定额和性能(IEC60034-1：2004，IDT)

GB／T1228钢结构用高强度大六角头螺栓(GB／T1228--2006，ISO7412：1984，NEQ)

GB／T1229钢结构用高强度大六角螺母(GB／T1229--2006，ISO4775：1984，NEQ)

GB／T1230钢结构用高强度垫圈(GB／T1230--2006，ISO7416：1984，NEQ)

GB／T

1231钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件

GB2893--2008，ISO3864-1：2002，MOD)

2893安全色(GB

3323--2005，EN1435：1997，MOD)

GB／T3323金属熔化焊焊接接头射线照相(GB／T

GB／T3766IsO4413：1998)

液压系统通用技术条件(GB／T3766--2001，eqv

GB／T

3811—2008起重机设计规范

GB4208--2008，IEC

4208外壳防护等级(IP代码)(GB60529：2001，IDT)

GB

5226．1机械电气安全机械电气设备第1部分：通用技术条件(GB5226．1—2008，

IEC

60204—1：2005，IDT)

GB5226．2

机械安全机械电气设备第32部分：起重机械技术条件(GB5226．2—2002，

idtIEC

60204—32：1998)

ISO

GB／T5905起重机试验规范和程序(GB／T5905--1986，idt4310：1981)

GB

6067．1—2010起重机械安全规程第1部分；总则

GB／T6974．1起重机术语第1部分：通用术语(GB／T6974．1—2008，IsO4306—1：2007，

IDT)

5974．5—2008，ISO4806—5：

GB／T6974．5起重机术语第5部分；桥式和门式起重机(GB／T

2005，IDT)

GB

8918重要用途钢丝绳(GB8918--2006，ISO3154：1988，MOD)

ISO

GB／T8923涂装前钢材表面锈蚀等级和除锈等级(GB／T8923—1988，eqv8501-1：1988)

9286ISO

GB／T色漆和清漆漆膜的划格试验(GB／T2409：1992)

9286--1998，eqv

GB／T

9330．1塑料绝缘控制电缆第1部分：一般规定

GB／T9330．2塑料绝缘控制电缆第2部分：聚氯乙烯绝缘和护套控制电缆

GB／T9331船舶电气装置额定电压1kV和3kV挤包绝缘非径向电场单芯和多芯电力电缆

9331--2008，IEC60092-353：1995，IDT)

(G13／T

】

CB／T26475--2011

GB／T10095(所有部分)

圆柱齿轮精度制LlSO1328(所有部分)]

GB／T10183．1～2010，

10183．1起重机车轮及大车和小车轨道公差第1部分；总则(GB／T

ISO

12488一I：2005．IDT)

GB／T

10236半导体变流器与供电系统的兼容及干扰防护导则

GB／T

10595带式输送机

GB

12602起重机械超载保护装置

GB／T

13306标牌

GB／T

13384机电产品包装通用技术条件

GB

13955剩余电流动作保护装置安装和运行

GB60947—1：2001，MOD)

14048．1一z006低压开关设备和控制设备第1部分总则(IEC

GB／T14406--2011通用门式起重机

GB15052--2010，ISO13200；1995,IDT)

15052起重机安全标志和危险图形符号总则(GB

GB／T18224桥式抓斗卸船机安全规程

19418--2003，ISO

GB／T19418钢的弧焊接头缺陷质量分级指南(GB／T5817：1992，IDT)

8566—1：1992，

20303．1～2006，ISO

GB／T20303．1起重机司机室第1部分：总则(GB／T

IDT)

20303．5—2006，

GB／T20303．5起重机司机室第5部分：桥式和门式起重机(GB／T

ISO

8566—5：1992，IDT)

24809．5—2009，

GB／T24809．5起重机对机构的要求第5部分：桥式和门式起重机(GB／T

ISO

10972—5：2006，IDT)

GB

50231机械设备安装工程施工及验收通用规范

GB50256

电气装置安装工程起重机电气装置施工及验收规范

GB

50278起重设备安装工程施工及验收规范

6392

JB／T起重机车轮

JB／T8905．1起重机用三支点减速器

JB／T8905．2起重机用底座式减速器

JB／T8905．3起重机用立式减速器

JB／T8905．4起重机用套装式减速器

JB／T9008起重机三合一减速器

JB／T10559起重机械无损检测钢焊缝超声检测

JB／T10816起重机用底座式硬齿面减速器

JB／T10817起重机甩三支点硬齿面减速器

JGJ

82钢结构高强度螺栓连接技术规程

3术语和定义

GB／T6974．1和GB／T6974．5确立的及下列术语和定义适用于本标准。

3．1

壤定生产率ratMcapacity

额定生产率是指卸船机在规定条件下，单位时间内能从船上卸下货物总质量的理论值。通常以

吨每小时(t／h)为单位。

3．2

额定起重量rated

liftingcapacity

额定起重量是指与额定生产率、工作速度和工作行程相匹配的起重量，该起重量为抓斗自身质量与

2

26475—20

CB／T

斗内物料质量之和。通常以吨(t)为单位

4分类

卸船机按小车的驱动方式分为自行式和牵引式两种。

41自行式

卸船机的小车运行机构设在小车上．称为自秆式抓斗卸船机。

42牵引式

卸船机的小车运行通过绳索牵引，牵引驱动装置设在固定的机器房内，称为牵引式抓斗卸船机。

牵引式卸船机按抓斗的起升、开闭机构是否设在小车上分为半牵引式和全牵引式两种。

421半牵引式

卸船机的起升、开闭机构设在小车上，小车运行通过绳索牵引，牵引驱动装置设在固定的机器房内，

称为半牵引式抓斗卸船机。

422全牵引式

卸船机的起升、开团机构以及小车运行机构均设在固定的机器房内，通过绳索的牵引，实现小车璜

定的运动(运行、抓卸物料)，称为全牵引式抓斗卸船机。

常用的全牵引式卸船机根据小车运行时抓斗水平移动的实现方式又丹为差动式和补偿式两类。

常用的垒牵引差动式卸船机如图1所示。

圈

5基本参数

5l攘定生产辜

额定生产率一般宜优先采用表1所给定的数值

寰14＆*№§小时

ooo

额定±f率400；500，600．800，looo，1250．1500．1800．2000．2250，2500；3ooo；3600．4ooo．4500{5

＆辐￡±F率超m±*范目目，日自供镕口方另行约定．

26475—2011

GB／T

5．2额定起重量

额定起重量一般宜优先采用表2所给定的数值。

裹2单位为吨

额定起重量lO}12．5；16；20；25132；40；45；50；56；63；71；80；90

注：额定起重量超出上述范围时，可由供需双方另行约定。

5．3工作级别

按GB／T3811的规定，卸船机整机的工作级别通常为A8级。主要机构的工作级别见表3。

裹3

机构使用等级载荷状态级别机构工作级别

起升、开闭机构T8L4M8

小车运行机构T8L4M8

卸船机运行机构T5L3M6

臂架俯仰机构T4L3M5

司机室运行机构T4L3M5

注：工作级别超出上述规定时，可由供需双方另行约定。

5．4工作速度

主要机构的工作速度见表4。

表4

机构工作速度

起升、开闭机构(负载／空载)(60～180)／(100～240)m／rain

小车运行机构(100～280)m／rain

卸船机运行机构(20～40)m／min

臂架俯仰机构(5～10)m／min，单行程

司机室运行机构(20～25)m／rain

注：工作速度超出上述规定时，可由供需双方另行约定。

5．5轨距、基距、轮距

供需双方除应约定卸船机的跨度(代号s)、基距(代号B)、轮距外，还应约定缓冲器中心高和两端

缓冲器撞头平面间的距离。

5．6外伸距、内伸距、后伸距

供需双方应约定以码头水侧轨道中心起计的抓斗最大外伸距(代号L1)、抓斗最大内伸距(代号

L2)或后伸距，司机室最大外伸距和最大内伸距。

5．7起升高度

闭合抓斗提升至最高位置，抓斗底部至码头轨道顶面的距离为轨上起升高度(代号H1，需满足用

抓斗的吊耳吊运清舱机的需要)；张开抓斗下降至船舱最低位置，抓斗底部的刃口至码头轨道顶面的距

离为轨下起升高度(代号H2，需满足用抓斗抓取船舱底部物料的需要)；起升高度是指二者之和。

5．8门架净空间

门架跨内的净空高度和宽度应满足场地设备通行的需要，并应在合同中约定。

5．9现场相关接口

5．9．1码头轨道与轮压

供需双方应约定：码头的轨道型号和轨道面至地面间的距离；码头允许的正常工作轮压、腿压；非工

4

26475--2011

GB／T

作状态下最大轮压、最大腿压。

5．9．2物料与抓斗

例(％)、含水量(％)、动堆积角(。)、静堆积角(。)等。

5．9．2．2按被卸物料的物理特性商定卸船机需配备的抓斗型号规格。必要时可按数种不同的物料容

重分档来配备数种抓斗，针对不同物料容重适时换斗，以提高卸船效率。

5．9．3代表船型

供需双方应约定代表船型及其全长、船宽、型深、全高、满载吃水、空载吃水、舱口宽和高等，还应约

定码头标高，轨道标高，设计高水位、低水位和平均水位等。

5．9．4现场设施信息

供需双方应约定作业码头地面设施信息。如码头平面布置和标高要求(包括卸船机运行距离、水倨

轨中心与岸壁距离、护舷厚度、锚定坑、顶升、防风系缆、系缆柱、轨道端部的止挡器、避碰限制等要求)、

供电点及供水点的型式和布置、地面带式输送机及其廊道布置等和其相关接口情况。

如果要求整机滚装运输时，还应约定整机滚装运输时的地面容许承压和上岸方向等技术数据。

5．9．5工况

供需双方应约定平均每天作业班次、工作时间、年作业天数和年卸货量等。

5．9．6抑尘方式

供需双方应约定卸船机配备抑尘装置的供水方式、供水点和供水行程。通常，对于煤炭和矿石一般

推荐采用洒水喷雾抑尘。

洒水喷雾抑尘的供水方式有以下几种：

a)采用水缆卷筒供水方式时，供水点应设在有效工作行程的中点；

b)采用水槽吸水供水方式时，供水点应为有效工作行程的全行程；

c)采用机上贮水箱供水方式时，供水应为地面定点定时供水。

6技术要求

6．1总则

24809．5的要求。卸船

卸船机设置的各机构及其布局、机构的部件尺寸及定位布置，应符合GB／T

机的设计、制造应符合GB／T3811和本标准的有关规定。

6．2环境条件

6．2．1电源殛供电方式

kV或

动力电源：一般情况下，采用三相交流动力电源，频率为50Hz或60Hz，电压一般常用6

10kv，采用高压电缆卷筒供电。供电系统在卸船机馈电线接入处的电压波动不应超过额定电压的

士10％，卸船机内部电压损失应符合GB／T3811的规定。

特殊情况下采用380V动力电源，低压电缆卷筒等供电方式。

检修电源：三相四线制，交流380V、50Hz或440V、60Hz。

6．2．2气候环境条件

6．2．2．1工作场合有盐雾、雷暴、风和海洋气候的侵蚀。

6．2．2．2工作环境温度一般为一20℃～+40℃。

6．2．2．3年平均相对湿度不应大于90％(可有凝露)。

000000

6．2．2．4卸船机安装使用地点的海拔不应超过lm(超过1m时按GB755的规定对电动机进

000

行容量校核，超过2m时应对电器件进行容量校核)。

6．2．2．5电动机的运行条件应符合GB755--2008中第6章和第7章的
