YC/T 517-2014 卷烟密集式仓储系统技术规范

ICS65.160

X85

备案号:—

484592015

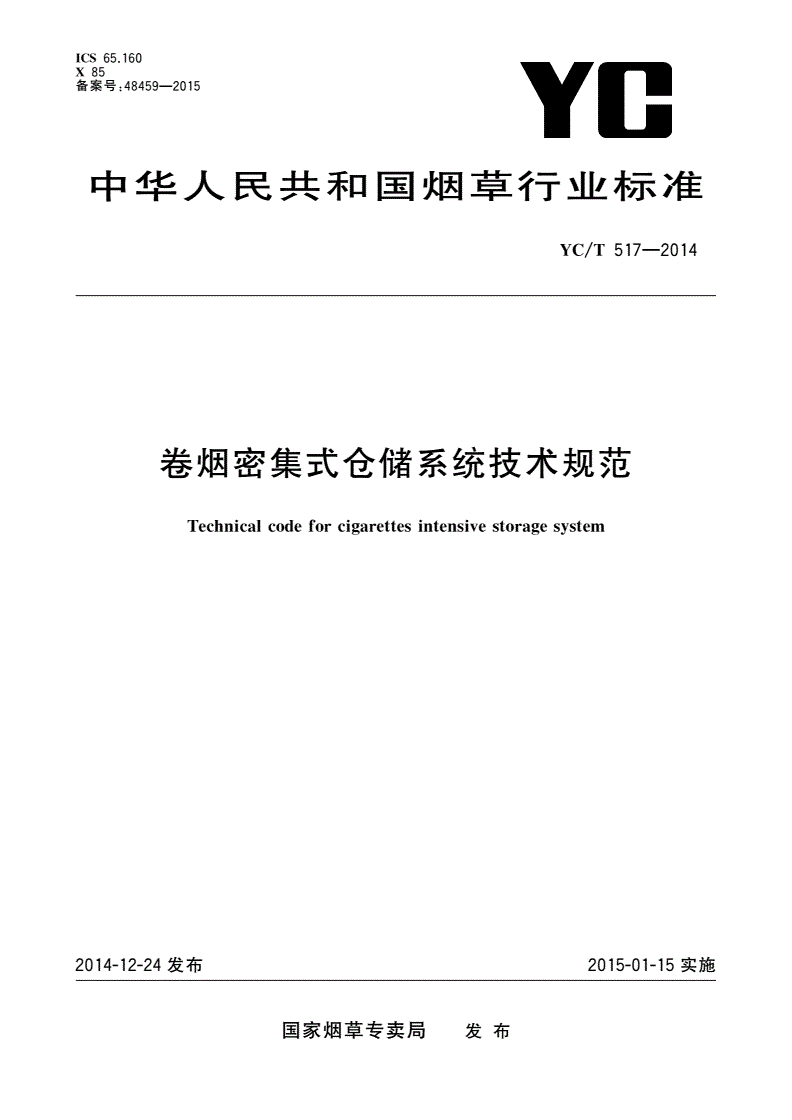

中华人民共和国烟草行业标准

/—

YCT5172014

卷烟密集式仓储系统技术规范

Technicalcodeforciarettesintensivestoraesstem

ggy

ㅤㅤㅤㅤ

2014-12-24发布2015-01-15实施

国家烟草专卖局发布

/—

YCT5172014

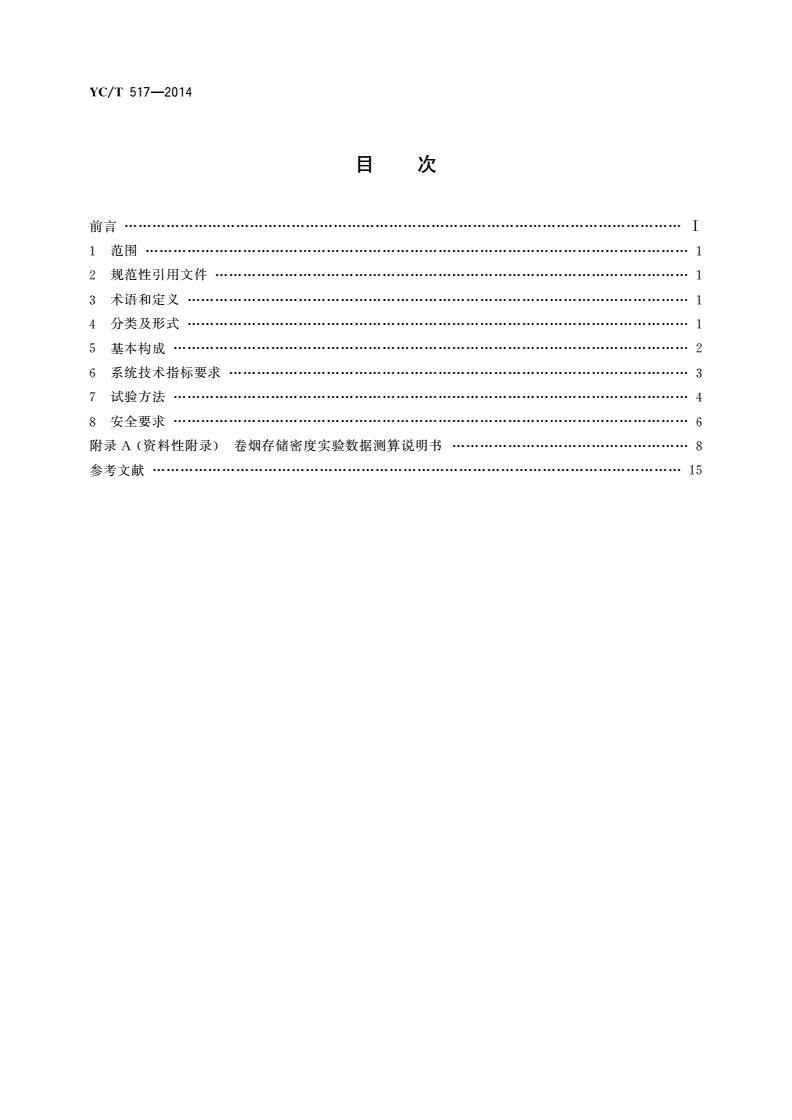

目次

前言…………………………Ⅰ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4分类及形式………………1

5基本构成…………………2

6系统技术指标要求………………………3

7试验方法…………………4

8安全要求…………………6

()……………

附录A资料性附录卷烟存储密度实验数据测算说明书8

参考文献……………………15

ㅤㅤㅤㅤ

/—

YCT5172014

卷烟密集式仓储系统技术规范

1范围

、。

本标准规定了卷烟密集式仓储系统的定义判定标准及主要工艺环节的技术规范

、。

本标准适用于卷烟密集式仓储系统的规划设计和建设活动

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

GB13869用电安全导则

/声学声压法测定噪声源声功率级现场比较法

GBT16538

/物流术语

GBT18354

GB50016建筑设计防火规范

GB50037建筑地面设计规范

GB50084自动喷水灭火系统设计规范

GB50116火灾自动报警系统设计规范

GB50140建筑灭火器配置设计规范

ㅤㅤㅤㅤ

/卷烟物流配送中心设计规范

YCT335

/()

YCT384所有部分烟草企业安全生产标准化规范

3术语和定义

/界定的以及下列术语和定义适用于本文件。

GBT18354

3.1

卷烟存储单元ciarettesstockkeeinunit

gpg

。、(),

卷烟进行存储作业的物理单位有件垛由多件组合为一个单元或托盘垛等多种形式以托盘垛

为主要形式。

3.2

卷烟存储密度ciarettesstoraedensit

ggy

存储卷烟实体总体积与存储空间总容积的比值。

3.3

卷烟密集式仓储系统ciarettesintensivestoraesstem

ggy

,,

采用特定的货架结构配套相应的设备和软件对卷烟存储单元在货架上进行平面横向和立面竖向

,。

连续紧密摆放使卷烟存储密度大于等于0.4的仓储系统

4分类及形式

4.1设备分类

卷烟密集式仓储系统的核心存储设备类型包括但不限于:

1

/—

YCT5172014

———,

动力式货架是在水平的存储通道上安装链条或其他固定式动力装置使用固定式动力装置带

。

动一个水平存储通道内的卷烟存储单元全部同时进行单向或双向运动的仓储设备动力式货

,

架可以在水平存储通道的同一端移入和移出卷烟存储单元也可以在水平存储通道的两端分

别移入和移出卷烟存储单元。

———,

穿梭式货架是在水平的存储通道上安装穿梭板或其他活动式动力装置所需的轨道使用穿梭

。

板带动一个水平存储通道内的卷烟存储单元单个逐次进行单向或双向运动的仓储设备穿梭

,

式货架可以在水平存储通道的同一端移入和移出卷烟存储单元也可以在水平存储通道的两

端分别移入和移出卷烟存储单元。

———,

重力式货架是在一定倾斜角度的存储通道上安装阻尼式滚筒借助卷烟存储单元自身重力使

一个倾斜存储通道内的卷烟存储单元全部同时从通道高端到通道低端的方向进行单向运动的

。,

仓储设备重力式货架在倾斜存储通道的高端移入卷烟存储单元在倾斜存储通道的低端移

出卷烟存储单元。

———,

后推式货架是在一定倾斜角度的存储通道上安装无阻尼滚筒或无阻尼托板借助外部推力和

卷烟存储单元自身重力的综合作用使一个倾斜存储通道内的卷烟存储单元全部同时进行双向

。。

运动的仓储设备后推式货架在倾斜存储通道的低端移入和移出卷烟存储单元

4.2卷烟存储单元码放形式

。

卷烟密集式仓储系统的配置应与卷烟存储单元的码放形式相匹配托盘垛卷烟存储单元宜采用

/,

30件托盘的交叉立放的码放形式也可以根据仓库实际条件采用其他有利于卷烟安全保管和高效入

。、。

出库的合理的码放形式不同的托盘垛码放形式应选择与之匹配的码拆盘作业方式和设备

ㅤㅤㅤㅤ

5基本构成

5.1入库子系统

,,

5.1.1对于经输送线传输到入库子系统的件箱可直接以件单元的形式入库也可采用机械或人工码

,;,

盘以垛或托盘垛单元的形式入库对于以整托盘形式传输到入库子系统的卷烟存储单元经自动或人

工整理外形后入库。

,、;

5.1.2对于件或垛形式的卷烟存储单元可采用输送辊道移载穿梭车或堆垛机等设备完成入库对于

,。

托盘垛形式的卷烟存储单元可采用叉车或堆垛机等设备完成入库

,

5.1.3入库子系统的设计和设备选型应与卷烟存储单元的形式相匹配应保证卷烟存储单元的稳定

、,、、、、、。

性避免散垛并综合考虑投资运维费设备稳定性易维修性用工数量劳动强度等因素

5.1.4入库子系统的设备数量配置应与企业经营规模和卸货能力相匹配。

5.2仓储子系统

、。

5.2.1仓储子系统内的卷烟存储单元可以是件垛或托盘垛中的一种形式或几种形式的组合

、、

5.2.2仓储子系统可以使用动力式货架穿梭式货架重力式货架或后推式货架中的一种设备或几种

设备的组合。

、、

5.2.3仓储子系统设计和设备选型以高卷烟存储密度高卷烟吞吐速度高货位利用率和低散垛率为

,、、、、、。

主要原则并综合考虑投资运维费设备稳定性易维修性用工数量劳动强度等因素

/,。

5.2.4仓储子系统的设备数量配置应满足YCT335对总仓储量的需求并与出库能力相匹配

5.2.5仓储子系统的布局和安装应考虑消防设施的安装空间及维修的便捷。

2

/—

YCT5172014

5.3出库子系统

;

5.3.1对于以件的形式存储的卷烟存储单元可以直接出库对于以垛或托盘垛的形式存储的卷烟存储

,,。

单元可采用设备自动拆盘或人工拆盘然后以件的形式出库也可直接以垛或托盘垛的形式出库

,、

5.3.2对于以件或垛的形式出库的卷烟存储单元可采用输送辊道移载穿梭车或堆垛机等设备完成

;,。

出库对于托盘垛形式的卷烟存储单元可采用叉车或堆垛机等设备完成出库

,

5.3.3出库子系统的设计和设备选型应与后续工序要求的卷烟存储单元形式相匹配并综合考虑投

、、、、、、。

资运维费设备稳定性易维修性用工数量劳动强度现场管理等因素

、、。

5.3.4出库子系统的设备数量配置应与后续工序需求的能力品规数品规出库顺序相匹配

6系统技术指标要求

6.1工作环境要求及使用条件

6.1.1工作环境

、、、、、

强电弱电和气源气路应根据具体的卷烟密集式仓储系统的用电量用电点布线要求和用气量

、。

用气点需求提前设计布置完善

6.1.2使用条件

、。

使用卷烟密集式仓储系统进行存储的卷烟的尺寸规格重量和包装应符合卷烟工艺规范要求

ㅤㅤㅤㅤ

6.2整体性能技术要求

6.2.1卷烟密集式仓储系统整体性能技术要求指标如表1。

表卷烟密集式仓储系统整体性能技术要求指标

1

技术参数指标标准试验方法

()

入库能力≥上一工艺环节卸货的设计能力详见7.3.1

出库能力≥下一工艺环节的设备总能力需求详见7.3.2

卷烟存储密度≥0.4详见7.3.3

托盘垛散垛率/5详见7.3.4

≤110

设备噪声()按/规定

≤75dBAGBT16538

,,,

6.2.2卷烟密集式仓储系统应实现卷烟的高密度存储达到充分利用仓库空间提高存储量提高系统

,,。

效率降低仓储成本节省建设投资和节能环保等目的

、。

6.2.3卷烟密集式仓储系统应满足异型烟的入库存储和出库需求

6.2.4卷烟密集式仓储系统应满足卷烟的入库存储和分拣出库同时或分时作业的要求。

,

6.2.5卷烟密集式仓储系统的入库作业能力应满足卷烟入库量的需求分拣出库能力应与后续工艺环

节设备能力相匹配。

、、。

6.2.6卷烟密集式仓储系统应具有入出库扫码盘点应急出库等功能

,、。

6.2.7卷烟密集式仓储系统可配套空托盘自动回收系统实现空托盘自动传输拆垛及码垛功能

3

/—

YCT5172014

6.3信息系统技术要求

6.3.1系统功能要求

,。

卷烟密集式仓储系统的信息系统应符合高度信息化和适度自动化的要求减少人为因素的干扰

,,、。

信息系统采用现场总线方式采用三层控制结构即调度管理层现场控制层和设备执行层系统除具

,:

备正常的仓储作业管理功能以外还应具备以下功能

———,,

卷烟存储单元入库时存储通道的分配灵活既可以由人工设置卷烟存储单元与存储通道的对

,;

应关系又可以由系统自动分配存储通道

———支持单存储通道内存储同一品规的多个卷烟存储单元的存储模式;

———支持同一品规的多个卷烟存储单元在多个存储通道的存储模式;

———,;

支持混合存储模式即在单个存储通道内可以存储多个品规的多个卷烟存储单元

———、、、

能够实时检测并显示同一存储通道内每个卷烟存储单元的位置变动状态品规卷烟数量库

龄等仓储管理信息;

———,,

能够实时检测并显示各个存储通道内的卷烟存储单元数量当数量达到设定的界限时系统应

能进行自动提示报警;

———,

当小品规或滞销品规的卷烟存储单元长期占用存储通道而影响正常作业时系统应自动提示

,;

报警并支持自动优化或人工调整通道以提高货位利用率

———,,;

当某存储通道出现故障时系统应可以人工屏蔽此通道不影响系统整体的正常运行

———,,,

卷烟存储单元出库时既要满足先入先出的原则又要考虑任务均衡具备存储通道内卷烟存

ㅤㅤㅤㅤ

储单元数量少者先出的功能。

6.3.2系统接口要求

,:

卷烟密集式仓储系统应与所需的各个软件信息系统接口包括但不限于以下接口

———与国家局生产经营决策系统和营销系统的接口;

———与卷烟物流管理信息系统的接口;

———与分拣系统的接口;

———与企业资源管理系统ERP的接口;

———与企业生产执行系统MES的接口。

7试验方法

7.1试验条件

7.1.1试验工作环境和条件应符合6.1的要求。

、,。

7.1.2测试用的各种仪器仪表应经计量部门检定合格并在使用有效期内其精度应与被检测件的

技术要求相适应。

7.2电源电压波动和接地电阻测试

,。

7.2.1设备在6.1规定的环境条件下工作60min以上观察设备能否正常工作

,;。

7.2.2用接地电阻表测量接地电阻应符合6.1的规定目测检查接地线线色是否正确

,。

7.2.3由专业测试机构提供年度监测报告测试结果应合格

4

/—

YCT5172014

7.3整体性能技术要求试验方法

7.3.1卷烟密集式仓储系统入库能力

():

卷烟密集式仓储系统入库能力按式计算

1

…………()

PAMBN1

=×+×

式中:

———,(/);

P系统入库能力单位为箱每小时箱h

———,

A件烟单入库口入库能力指一个入库口内的卸货入库设备或人工在单位时间内最多能够完

,(/);

成的卷烟入库数量单位为箱每小时箱h

M———件烟入库口数量;

———,

B整托盘卷烟单入库口入库能力指一个入库口内的卸货入库设备或人工在单位时间内最多

,(/);

能够完成的卷烟数量单位为箱每小时箱h

N———整托盘卷烟入库口数量。

7.3.2卷烟密集式仓储系统出库能力

():

卷烟密集式仓储系统出库能力按式计算

2

…………()

QCY2

=×

式中:

———,(/);

Q系统出库能力单位为箱每小时箱h

———。

C单出库口的出库能力指一个出库口的设备或人工在单位时间内最多能够完成的卷烟出

,(/);

库拆解数量单位为箱每小时箱h

ㅤㅤㅤㅤ

Y———卷烟出库口数量。

7.3.3卷烟存储密度

,,():

在仓储区存储空间内记录实际存储卷烟的总量按式计算卷烟存储密度

3

S

…………()

Mc=3

V

式中:

Mc———卷烟存储密度;

3

———,();

S存储空间内存储卷烟总量的体积单位为立方米m

3

———,,()。

V存储空间的总容积即卷烟仓储区内廓净空间的总容积单位为立方米m

7.3.4托盘垛散垛率

,、

托盘垛卷烟正常出入库时观察并记录因散垛掉烟和烟垛变形使托盘垛不能正常输入存储通道内

,():

的托盘垛数量按式计算托盘垛散垛率

4

Qs

…………()

Ks=×100%4

Qb

式中:

K———托盘垛散垛率,;

s%

———,;

Qs托盘垛散垛数量单位为件

———,。

Qb托盘垛总数量单位为件

7.4信息系统试验方法

,,、

信息系统功能试验模拟卷烟密集式仓储系统生产作业情况根据信息系统的构成按模块按功能

5

/—

YCT5172014

,。。

逐项进行测试测试结果应符合6.3的规定具体测试方法见表2

表信息系统功能试验测试方法

2

序号测试项目测试方法测试结果

检测存储通道能否既可以人工设置卷烟存储单

,

存储通道分配形成多个随机的入库指令执行

,

1元与存储通道的对应关系又可以自动实现存储

的灵活性随机的入库作业

通道的分配

形成同一品规多个存储单元的

单通道单品规多单元检测单存储通道内能否存储同一品规的多个卷

,

2入库指令执行单通道内存储入

的存储模式烟存储单元

库作业

形成同一品规大量存储单元的

单品规多通道的检测同一品规的多个卷烟存储单元能否在多个

,

3入库指令执行多通道内存储入

存储模式存储通道内存储

库作业

形成多个品规多个存储单元的

检测在单个存储通道内是否可以存储多个品规

,

4混合通道的存储模式入库指令执行单通道内存储入

的多个卷烟存储单元

库作业

检测同一存储通道内的每个卷烟存储单元的位

形成储位调整和信息查询的仓

动态储位管理、、、

5置变动状态品规卷烟数量库龄等仓储管理信

,

储指令执行仓储作业

息能否实时显示

形成存储单元数量达到设定界检测各个存储通道内的卷烟存储单元数量达到

6超量自动报警

,,

限的仓储指令执行仓储作业设定的界限时系统能否实时进行自动提示报警

ㅤㅤㅤㅤ

检测当少量的卷烟存储单元长期占用存储通道

形成少量存储单元长期占道的

超期自动报警,,

7时系统能否自动提示报警并支持自动优化或

,

仓储指令执行仓储作业

人工调整通道

,

形成某存储通道出现故障的仓检测当某存储通道出现故障时系统能否人工屏

8故障屏蔽

,,

储指令执行仓储作业蔽此通道不影响系统整体的正常运行

,、

形成随机和极端的出库指令执检测能否同时考虑先入先出的原则和任务均衡

9出库策略

行出库作业存储通道内卷烟存储单元数量少者先出的原则

8安全要求

8.1消防

、/。。

消防系统应符合和的规定宜采用预作用喷淋系统

8.1.1GB50016GB50084YCT335

。。

8.1.2卷烟密集式仓储区内应按GB50140规定配置灭火器宜选用磷酸盐干粉灭火器

8.1.3火灾自动报警系统应符合GB50116的规定。

8.1.4消防系统应符合当地消防部门的具体验收标准。

8.2作业安全

8.2.1人员作业应符合YC/T384的规定。

8.2.2安全生产管理应符合职业健康安全管理体系的要求。

6

/—

YCT5172014

8.3用电安全

卷烟密集式仓储系统的用电应符合GB13869的规定。

8.4地面荷载

8.4.1卷烟密集式仓储系统的地面荷载计算和地面设计应满足GB50037的规定。

、、

8.4.2地面活荷载可按卷烟密集式仓储系统实际使用情况物料堆放存取工具等荷重引起的局部荷

载及集中荷载的实际情况计算。

、。

8.4.3库区地面设计货架基础设计应按设备要求控制不均匀沉降

ㅤㅤㅤㅤ

7

/—

YCT5172014

附录

A

()

资料性附录

卷烟存储密度实验数据测算说明书

A.1三层横梁式托盘货架卷烟存储密度

A.1.1三层横梁式托盘货架仓储区基础参数

,;

三层横梁式托盘货架仓储区的参数详见表A.1标准件烟的尺寸参数详见表A.2三层横梁式托盘

货架仓储区布局示意图详见图A.1。

表A.1三层横梁式托盘货架仓储区参数表

类型仓储区长度/仓储区宽度/货架区高度//

mmm总储量件数件

三层货架58.7486.351840

表A.2件烟尺寸参数表

类型长度/ㅤㅤㅤㅤ///3

m宽度m高度m单件烟体积m

标准件烟0.60.50.30.09

8

/—

YCT5172014

ㅤㅤㅤㅤ

图A.1三层货架仓储区布局示意图

A.1.2三层横梁式托盘货架卷烟存储密度测算

S10.0951840

×

Mc1===0.26

V58.7486.3

1××

A.2后推式货架卷烟存储密度

A.2.1后推式货架仓储区基础参数

,;

后推式货架仓储区的参数详见表A.3标准件烟的尺寸参数详见表A.4后推式货架仓储区布局示

意图详见图A.2。

表A.3后推式货架仓储区参数表

////

类型仓储区长度m仓储区宽度m货架区高度m
